Passiv DWDM, kanalavstand og O-bånd

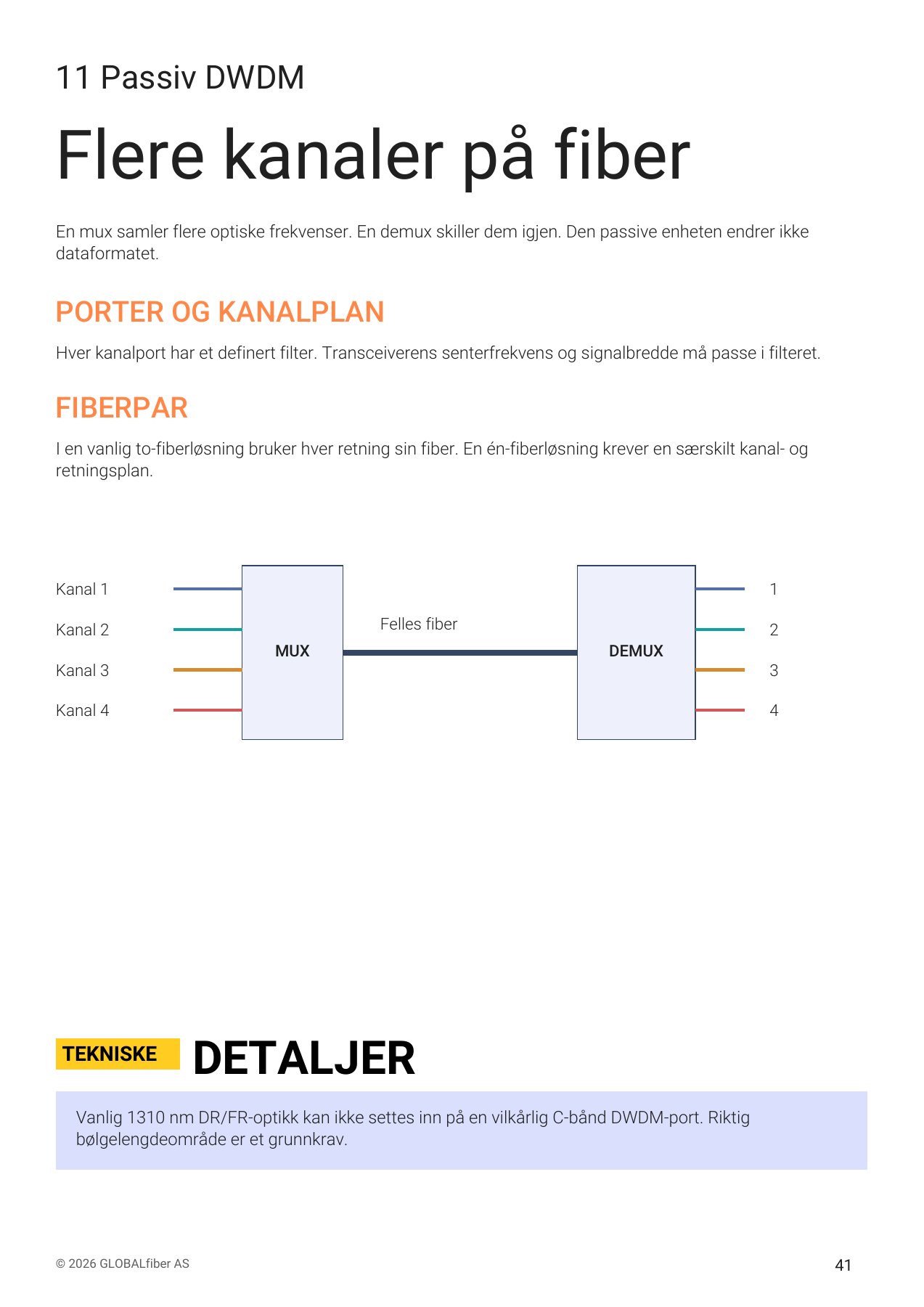

En mux samler flere optiske frekvenser. En demux skiller dem igjen. Den passive enheten endrer ikke dataformatet.

PORTER OG KANALPLAN

Hver kanalport har et definert filter. Transceiverens senterfrekvens og signalbredde må passe i filteret.

FIBERPAR

I en vanlig to-fiberløsning bruker hver retning sin fiber. En én-fiberløsning krever en særskilt kanal- og retningsplan.

Vanlig 1310 nm DR/FR-optikk kan ikke settes inn på en vilkårlig C-bånd DWDM-port. Riktig bølgelengdeområde er et grunnkrav.

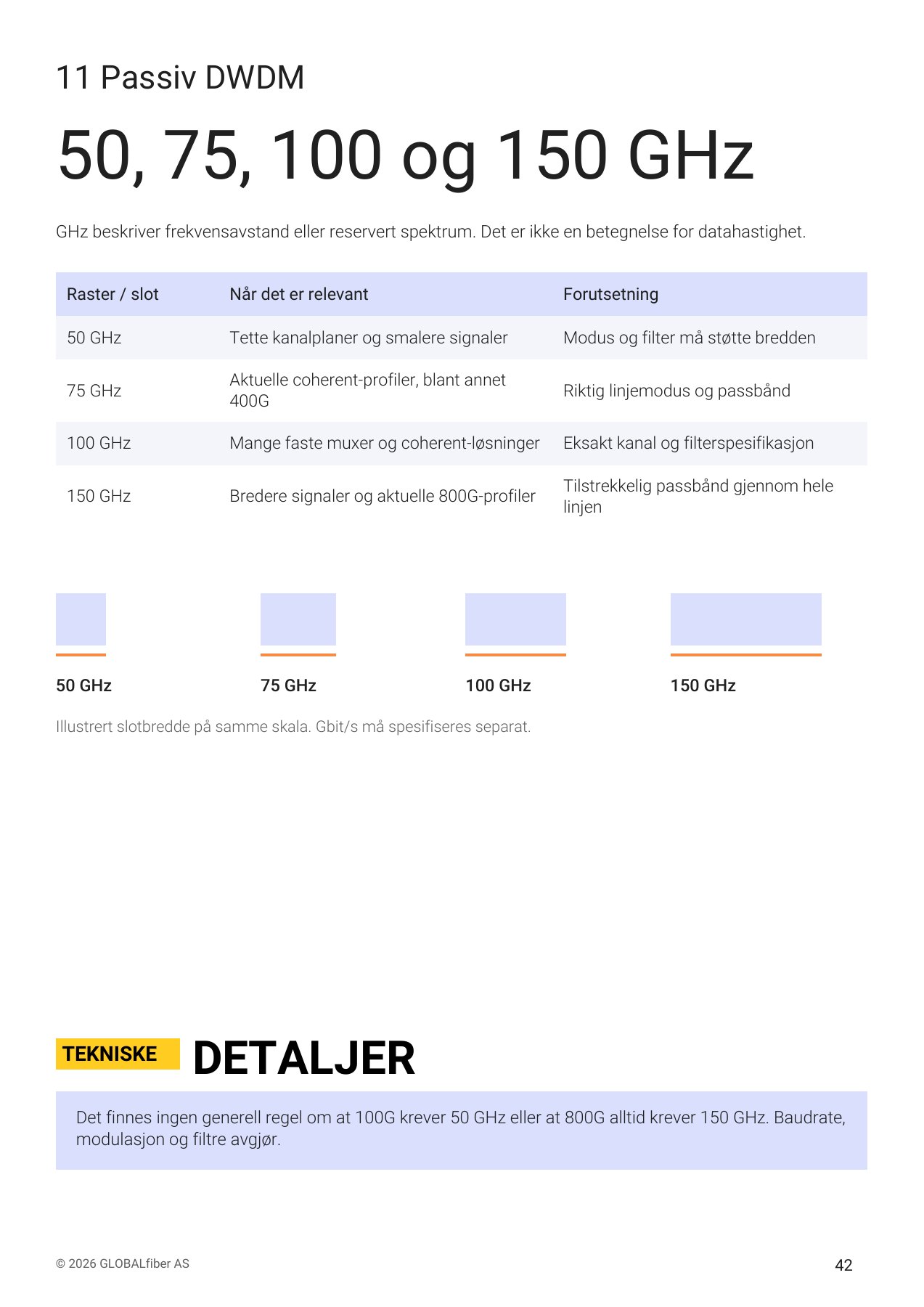

GHz beskriver frekvensavstand eller reservert spektrum. Det er ikke en betegnelse for datahastighet.

Det finnes ingen generell regel om at 100G krever 50 GHz eller at 800G alltid krever 150 GHz. Baudrate, modulasjon og filtre avgjør.

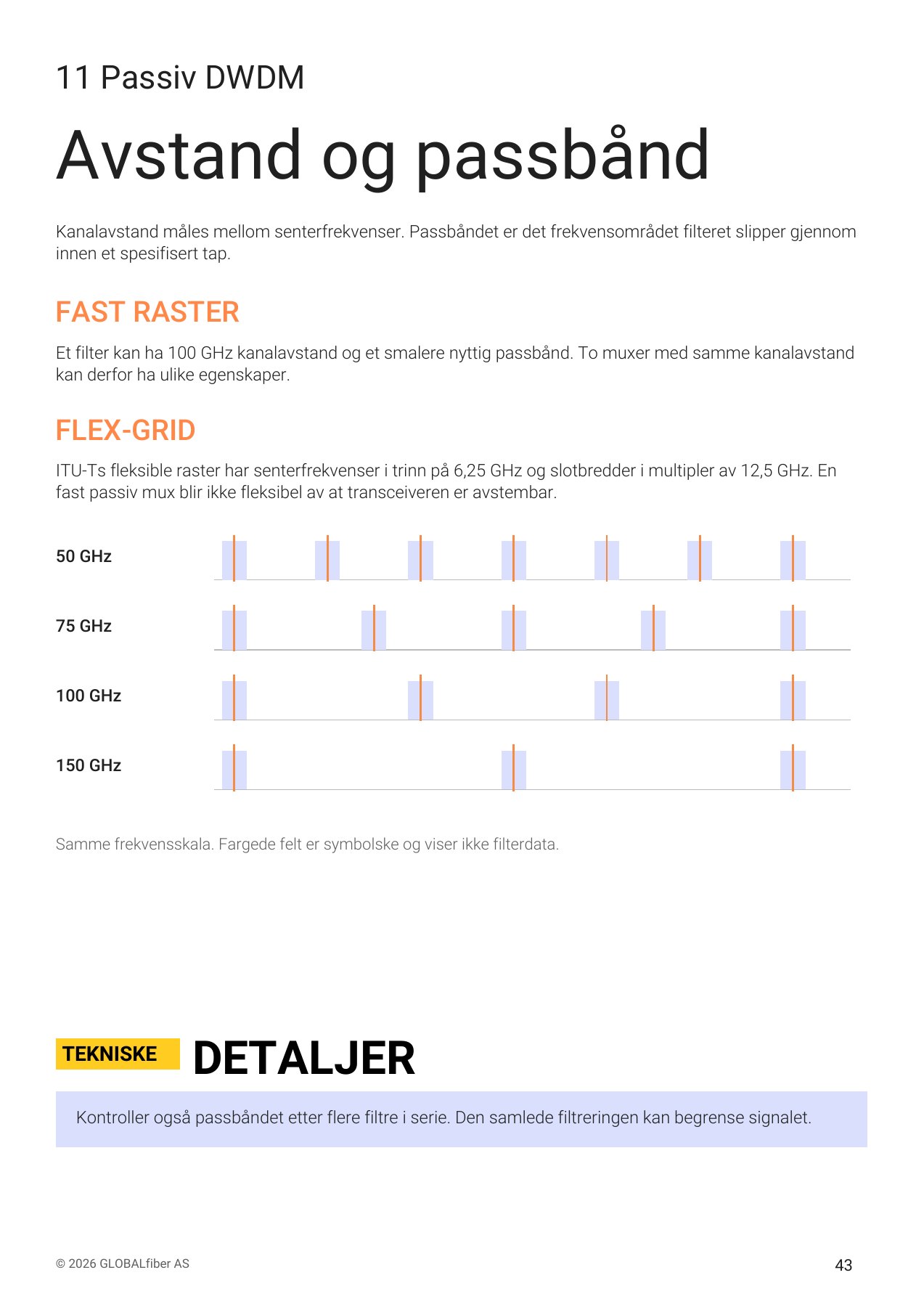

Kanalavstand måles mellom senterfrekvenser. Passbåndet er det frekvensområdet filteret slipper gjennom innen et spesifisert tap.

FAST RASTER

Et filter kan ha 100 GHz kanalavstand og et smalere nyttig passbånd. To muxer med samme kanalavstand kan derfor ha ulike egenskaper.

FLEX-GRID

ITU-Ts fleksible raster har senterfrekvenser i trinn på 6,25 GHz og slotbredder i multipler av 12,5 GHz. En fast passiv mux blir ikke fleksibel av at transceiveren er avstembar.

Kontroller også passbåndet etter flere filtre i serie. Den samlede filtreringen kan begrense signalet.

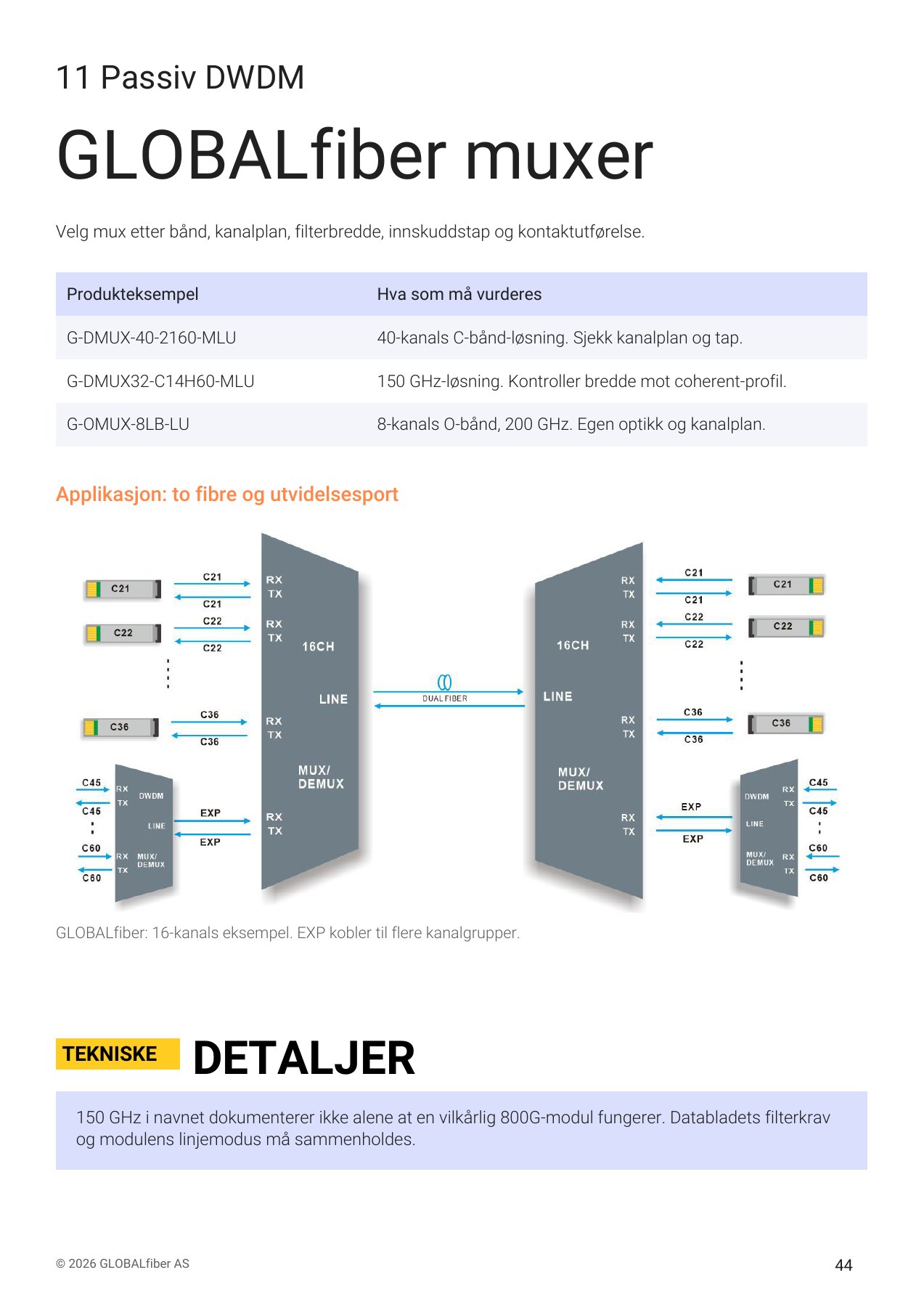

Velg mux etter bånd, kanalplan, filterbredde, innskuddstap og kontaktutførelse.

150 GHz i navnet dokumenterer ikke alene at en vilkårlig 800G-modul fungerer. Databladets filterkrav og modulens linjemodus må sammenholdes.

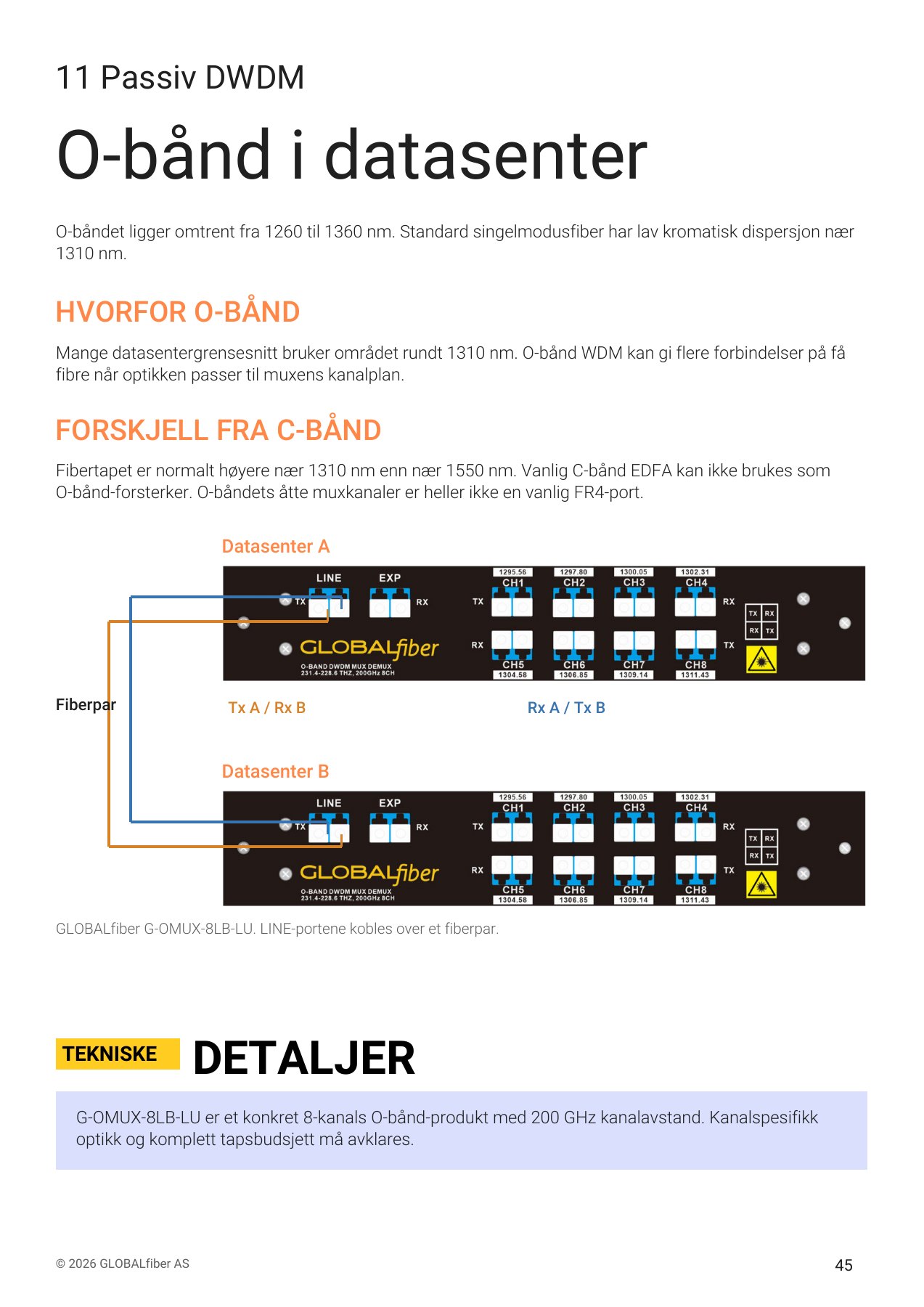

O-båndet ligger omtrent fra 1260 til 1360 nm. Standard singelmodusfiber har lav kromatisk dispersjon nær 1310 nm.

HVORFOR O-BÅND

Mange datasentergrensesnitt bruker området rundt 1310 nm. O-bånd WDM kan gi flere forbindelser på få fibre når optikken passer til muxens kanalplan.

FORSKJELL FRA C-BÅND

Fibertapet er normalt høyere nær 1310 nm enn nær 1550 nm. Vanlig C-bånd EDFA kan ikke brukes som O-bånd-forsterker. O-båndets åtte muxkanaler er heller ikke en vanlig FR4-port.

G-OMUX-8LB-LU er et konkret 8-kanals O-bånd-produkt med 200 GHz kanalavstand. Kanalspesifikk optikk og komplett tapsbudsjett må avklares.
