Fiberkabling, MPO/MTP og polaritet

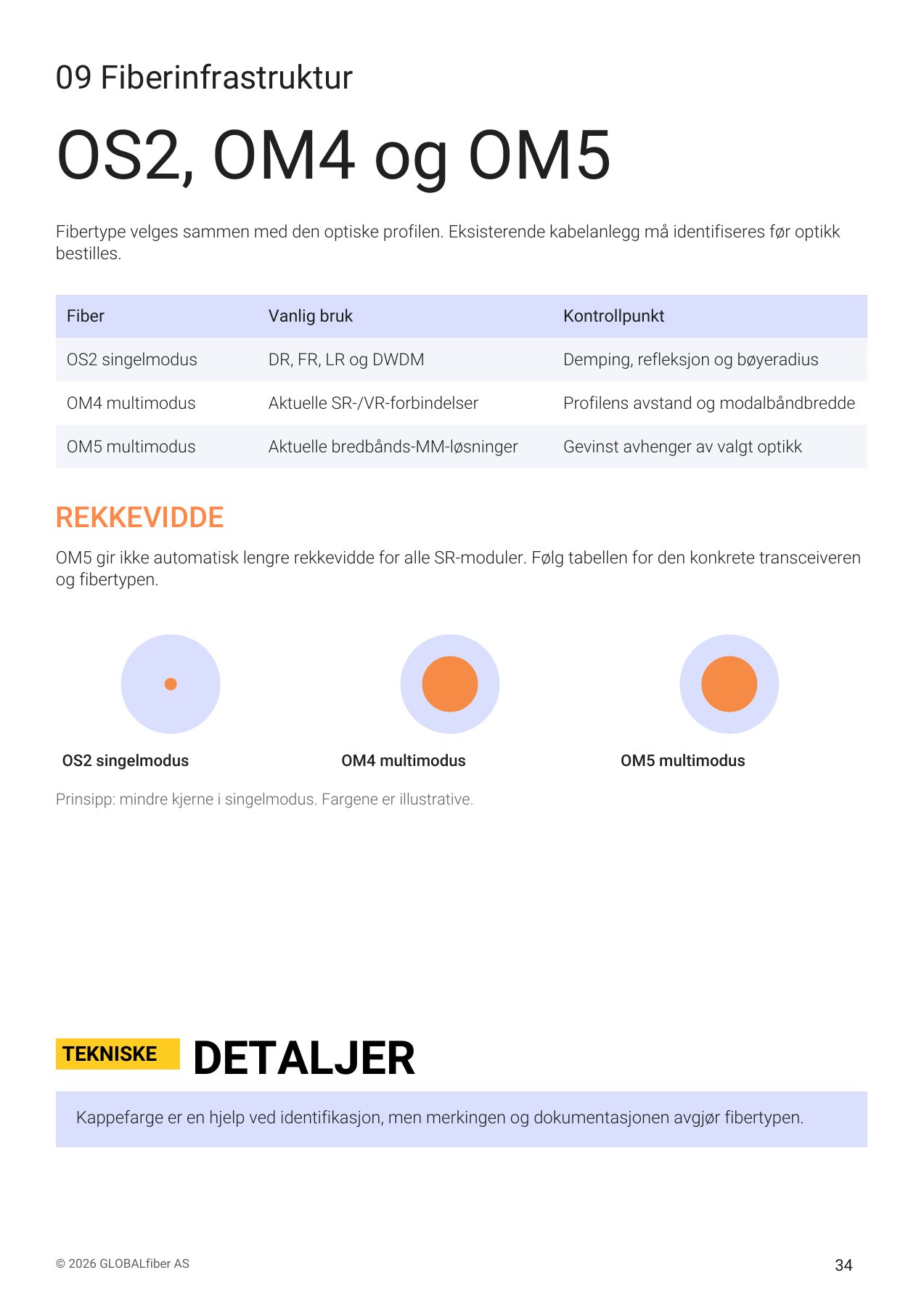

Fibertype velges sammen med den optiske profilen. Eksisterende kabelanlegg må identifiseres før optikk bestilles.

REKKEVIDDE

OM5 gir ikke automatisk lengre rekkevidde for alle SR-moduler. Følg tabellen for den konkrete transceiveren og fibertypen.

Kappefarge er en hjelp ved identifikasjon, men merkingen og dokumentasjonen avgjør fibertypen.

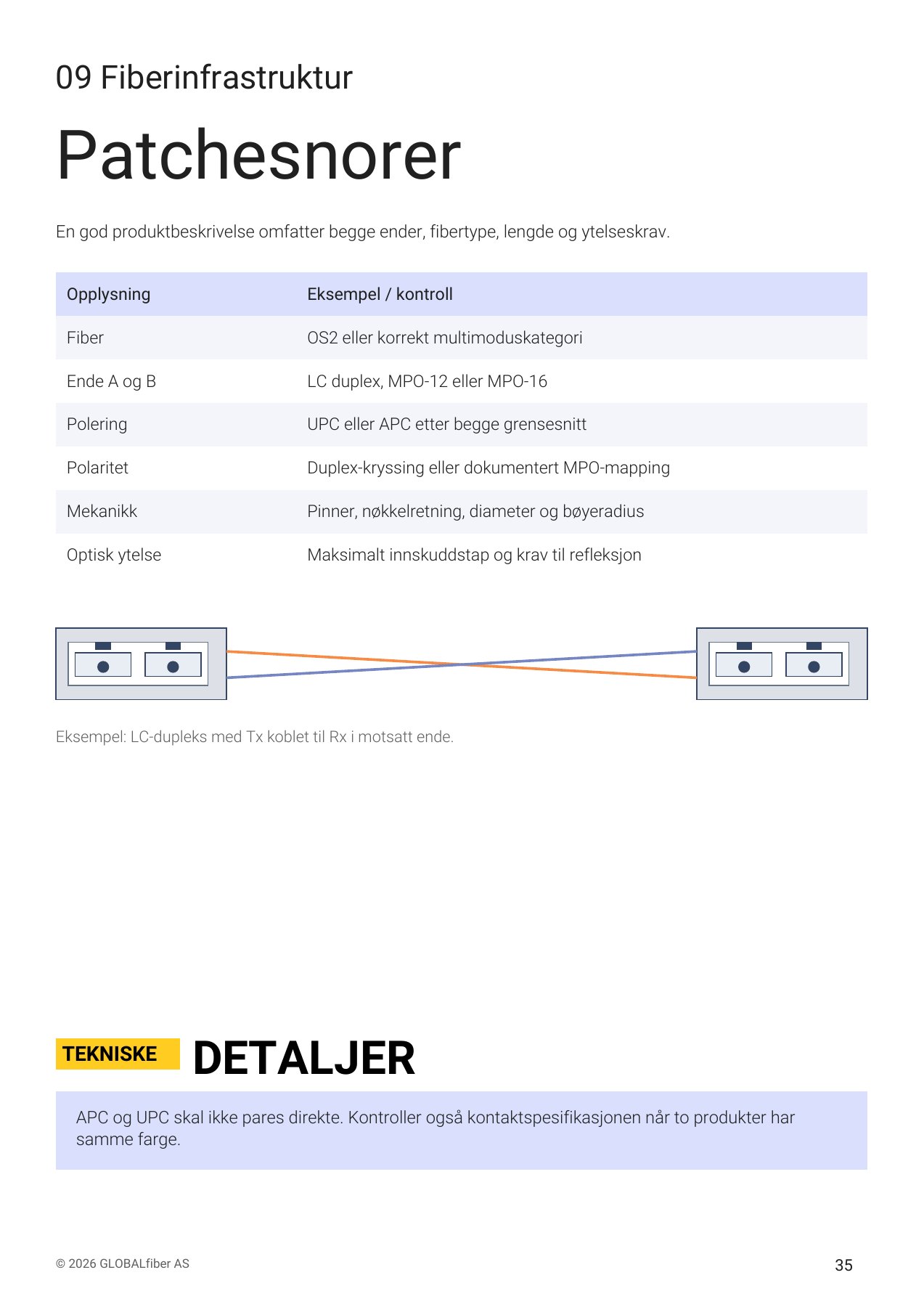

En god produktbeskrivelse omfatter begge ender, fibertype, lengde og ytelseskrav.

APC og UPC skal ikke pares direkte. Kontroller også kontaktspesifikasjonen når to produkter har samme farge.

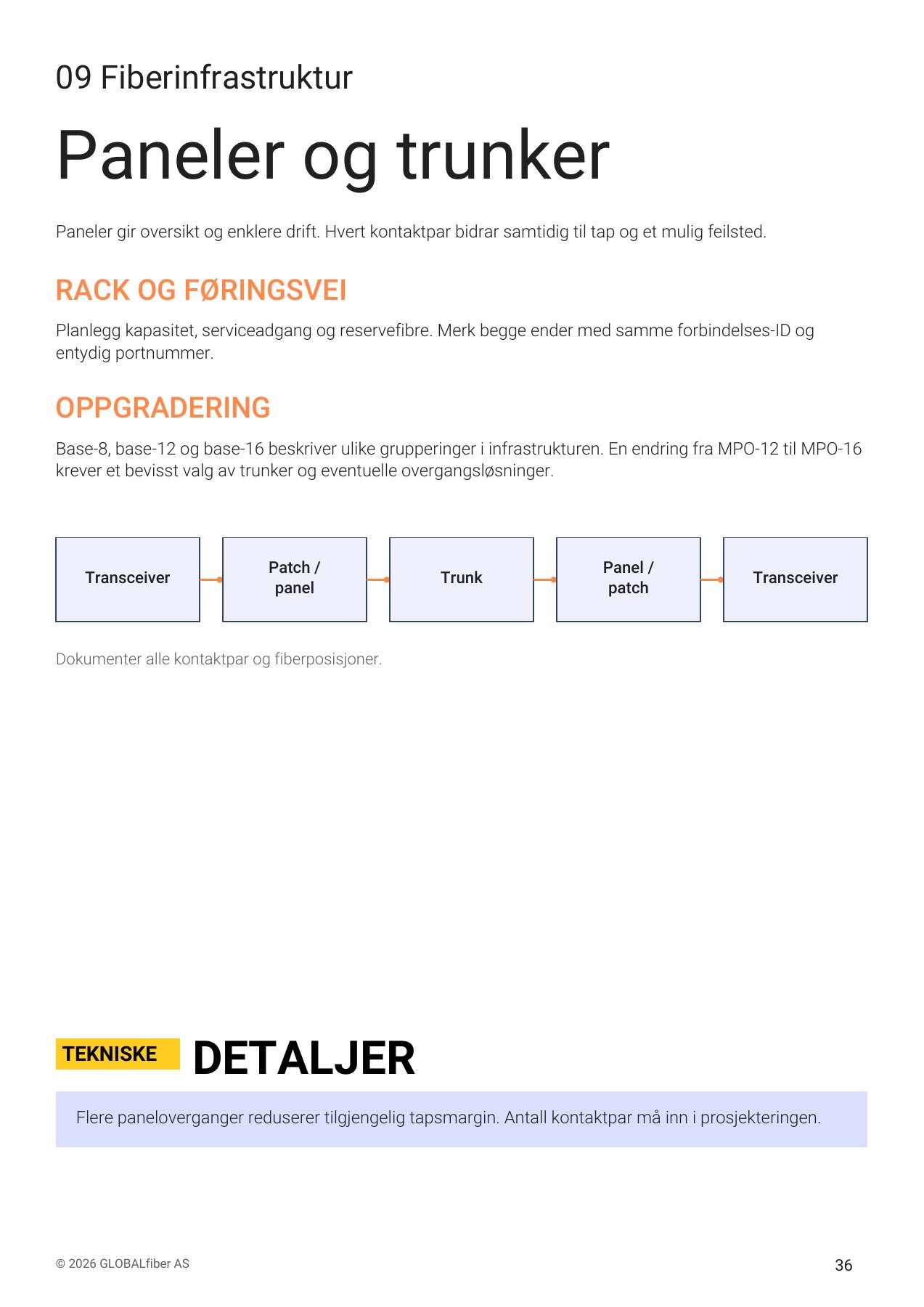

Paneler gir oversikt og enklere drift. Hvert kontaktpar bidrar samtidig til tap og et mulig feilsted.

RACK OG FØRINGSVEI

Planlegg kapasitet, serviceadgang og reservefibre. Merk begge ender med samme forbindelses-ID og entydig portnummer.

OPPGRADERING

Base-8, base-12 og base-16 beskriver ulike grupperinger i infrastrukturen. En endring fra MPO-12 til MPO-16 krever et bevisst valg av trunker og eventuelle overgangsløsninger.

Flere paneloverganger reduserer tilgjengelig tapsmargin. Antall kontaktpar må inn i prosjekteringen.

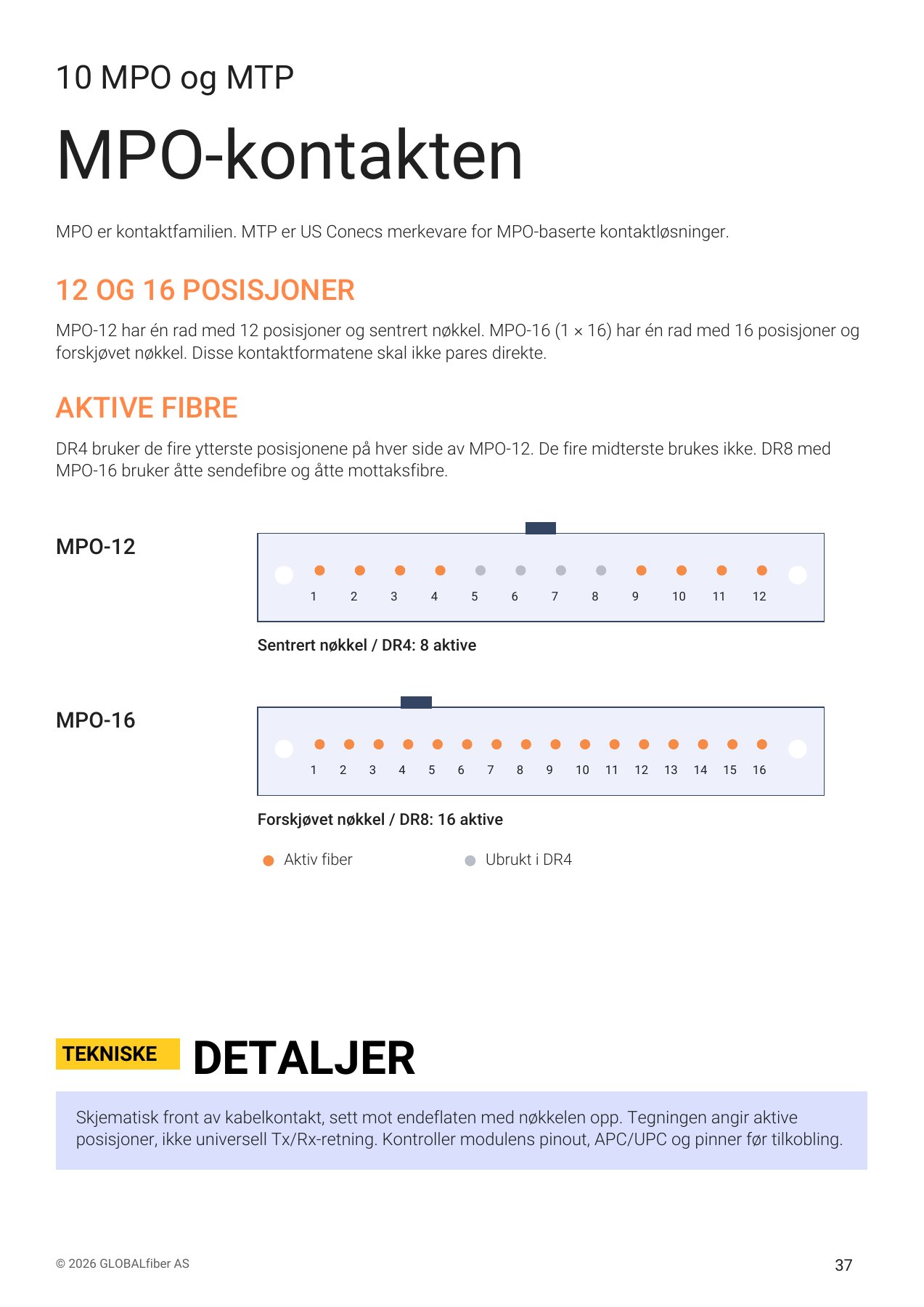

MPO er kontaktfamilien. MTP er US Conecs merkevare for MPO-baserte kontaktløsninger.

12 OG 16 POSISJONER

MPO-12 har én rad med 12 posisjoner og sentrert nøkkel. MPO-16 (1 × 16) har én rad med 16 posisjoner og forskjøvet nøkkel. Disse kontaktformatene skal ikke pares direkte.

AKTIVE FIBRE

DR4 bruker de fire ytterste posisjonene på hver side av MPO-12. De fire midterste brukes ikke. DR8 med MPO-16 bruker åtte sendefibre og åtte mottaksfibre.

Skjematisk front av kabelkontakt, sett mot endeflaten med nøkkelen opp. Tegningen angir aktive posisjoner, ikke universell Tx/Rx-retning. Kontroller modulens pinout, APC/UPC og pinner før tilkobling.

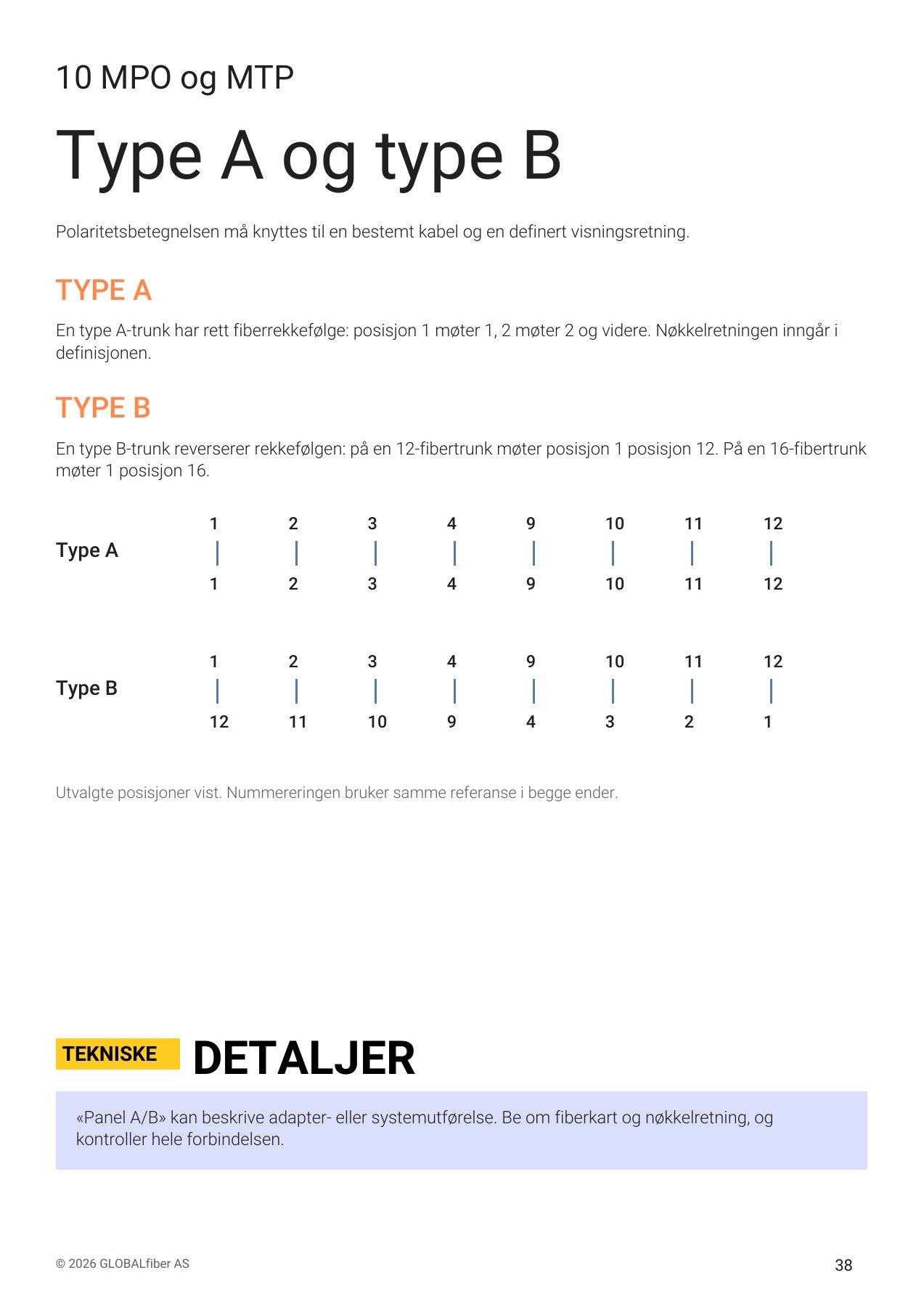

Polaritetsbetegnelsen må knyttes til en bestemt kabel og en definert visningsretning.

TYPE A

En type A-trunk har rett fiberrekkefølge: posisjon 1 møter 1, 2 møter 2 og videre. Nøkkelretningen inngår i definisjonen.

TYPE B

En type B-trunk reverserer rekkefølgen: på en 12-fibertrunk møter posisjon 1 posisjon 12. På en 16-fibertrunk møter 1 posisjon 16.

«Panel A/B» kan beskrive adapter- eller systemutførelse. Be om fiberkart og nøkkelretning, og kontroller hele forbindelsen.

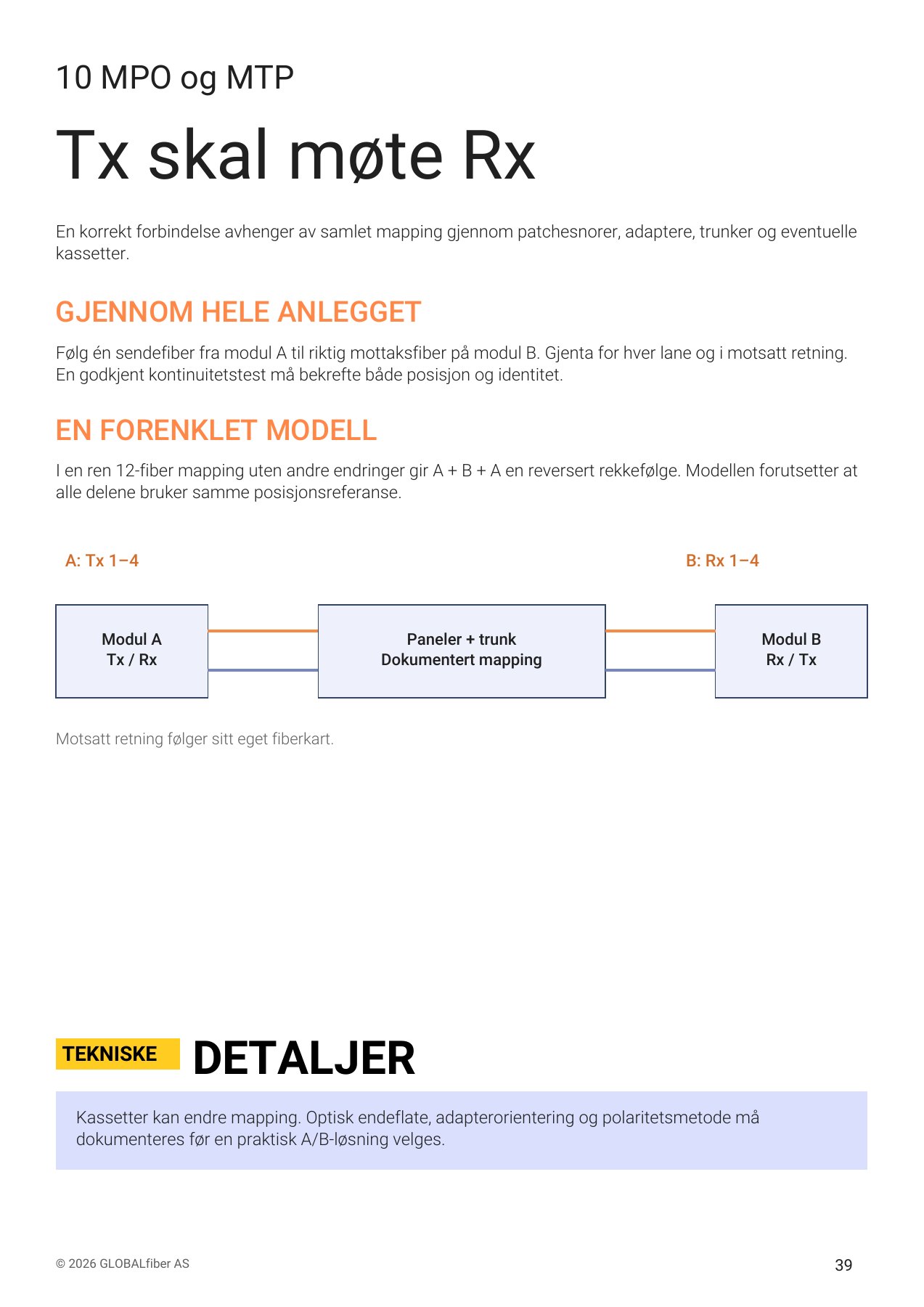

En korrekt forbindelse avhenger av samlet mapping gjennom patchesnorer, adaptere, trunker og eventuelle kassetter.

GJENNOM HELE ANLEGGET

Følg én sendefiber fra modul A til riktig mottaksfiber på modul B. Gjenta for hver lane og i motsatt retning. En godkjent kontinuitetstest må bekrefte både posisjon og identitet.

EN FORENKLET MODELL

I en ren 12-fiber mapping uten andre endringer gir A + B + A en reversert rekkefølge. Modellen forutsetter at alle delene bruker samme posisjonsreferanse.

Kassetter kan endre mapping. Optisk endeflate, adapterorientering og polaritetsmetode må dokumenteres før en praktisk A/B-løsning velges.

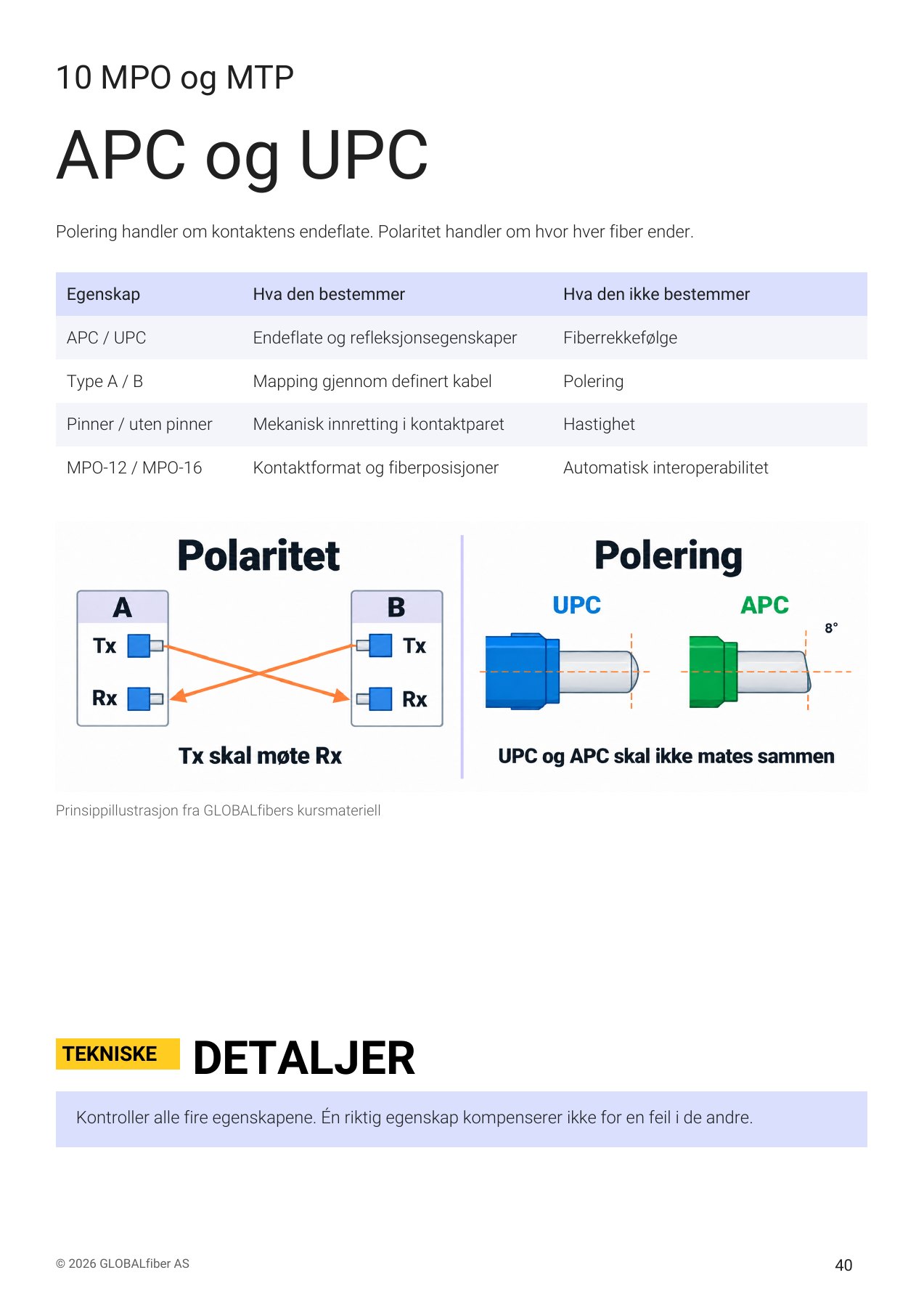

Polering handler om kontaktens endeflate. Polaritet handler om hvor hver fiber ender.

Kontroller alle fire egenskapene. Én riktig egenskap kompenserer ikke for en feil i de andre.
