Konnektorer og polering

konnektor. en innføring

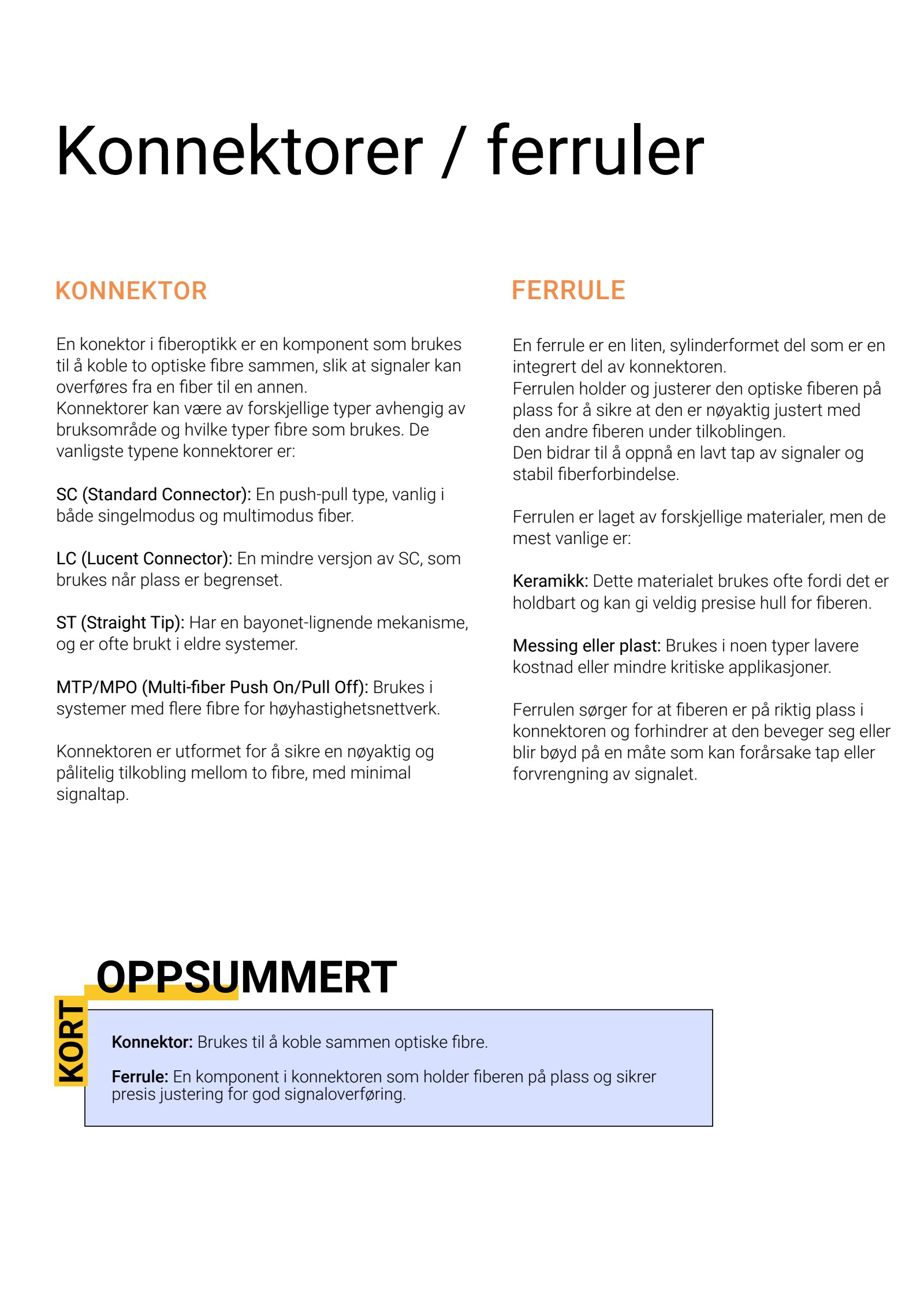

KONNEKTO R FERRULE En konektor i fiberoptikk er en komponent som brukes til å koble to optiske fibre sammen, slik at signaler kan overføres fra en fiber til en annen. Konnektorer kan være av forskjellige typer avhengig av bruksområde og hvilke typer fibre som brukes. De vanligste typene konnektorer er: SC (Standard Connector): En push-pull type, vanlig i både singelmodus og multimodus fiber. LC (Lucent Connector): En mindre versjon av SC, som brukes når plass er begrenset. ST (Straight Tip): Har en bayonet-lignende mekanisme, og er ofte brukt i eldre systemer. MTP/MPO (Multi-fiber Push On/Pull Off): Brukes i systemer med flere fibre for høyhastighetsnettverk. Konnektoren er utformet for å sikre en nøyaktig og pålitelig tilkobling mellom to fibre, med minimal signaltap. En ferrule er en liten, sylinderformet del som er en integrert del av konnektoren. Ferrulen holder og justerer den optiske fiberen på plass for å sikre at den er nøyaktig justert med den andre fiberen under tilkoblingen. Den bidrar til å oppnå en lavt tap av signaler og stabil fiberforbindelse. Ferrulen er laget av forskjellige materialer, men de mest vanlige er: Keramikk: Dette materialet brukes ofte fordi det er holdbart og kan gi veldig presise hull for fiberen. Messing eller plast: Brukes i noen typer lavere kostnad eller mindre kritiske applikasjoner. Ferrulen sørger for at fiberen er på riktig plass i konnektoren og forhindrer at den beveger seg eller blir bøyd på en måte som kan forårsake tap eller forvrengning av signalet. Konnektorer / ferruler Konnektor: Brukes til å koble sammen optiske fibre. Ferrule: En komponent i konnektoren som holder fiberen på plass og sikrer presis justering for god signaloverføring. KORT OPPSUMMERT

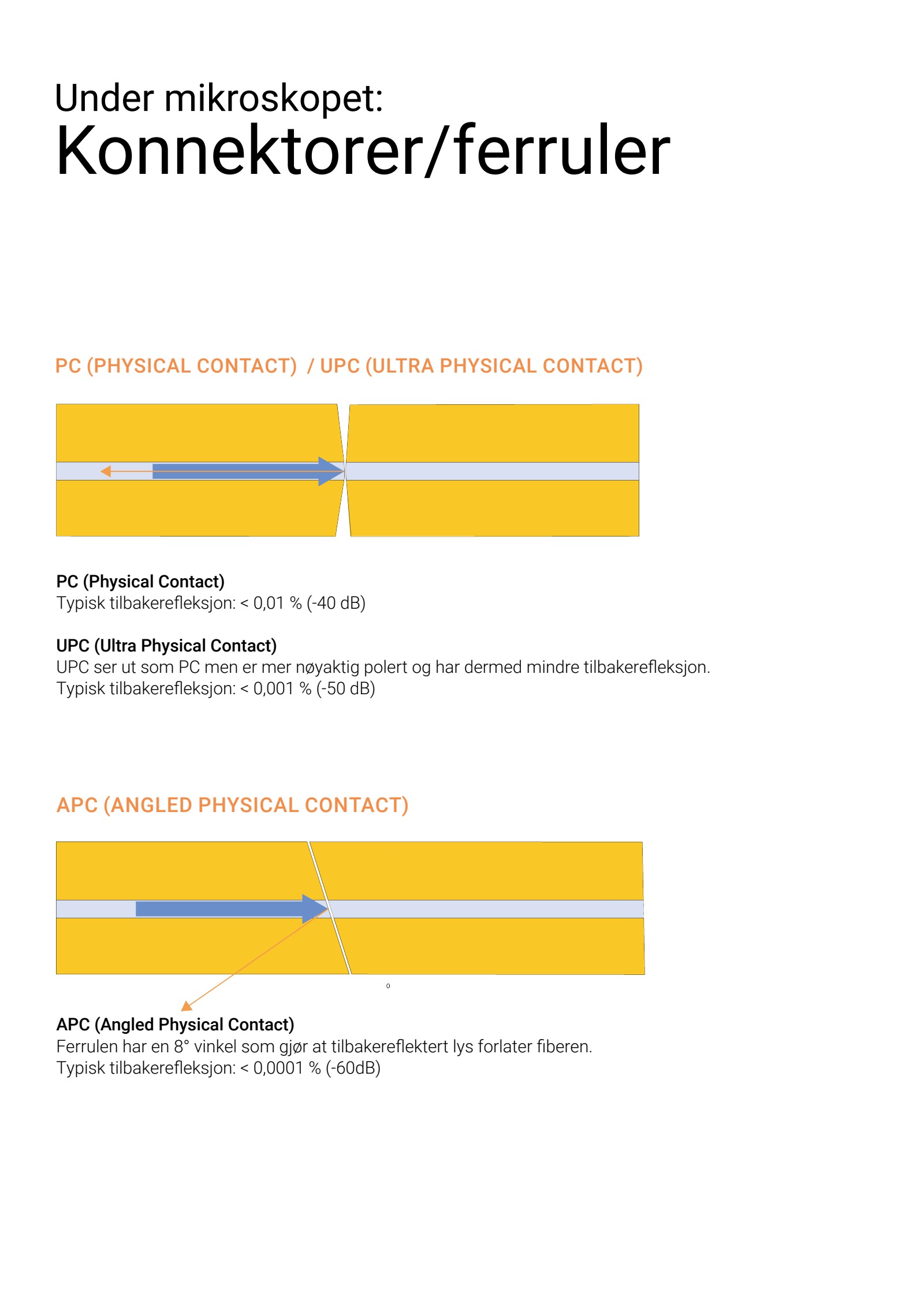

PC (PHYSICAL CONTACT ) / UPC (ULTRA PHYSICAL CONTACT ) APC (ANGLE D PHYSICAL CONTACT ) Under mikroskopet: Konnektorer/ferruler PC (Physical Contact) Typisk tilbakerefleksjon: < 0,01 % (-40 dB) UPC (Ultra Physical Contact) UPC ser ut som PC men er mer nøyaktig polert og har dermed mindre tilbakerefleksjon. Typisk tilbakerefleksjon: < 0,001 % (-50 dB) APC (Angled Physical Contact) Ferrulen har en 8° vinkel som gjør at tilbakereflektert lys forlater fiberen. Typisk tilbakerefleksjon: < 0,0001 % (-60dB)

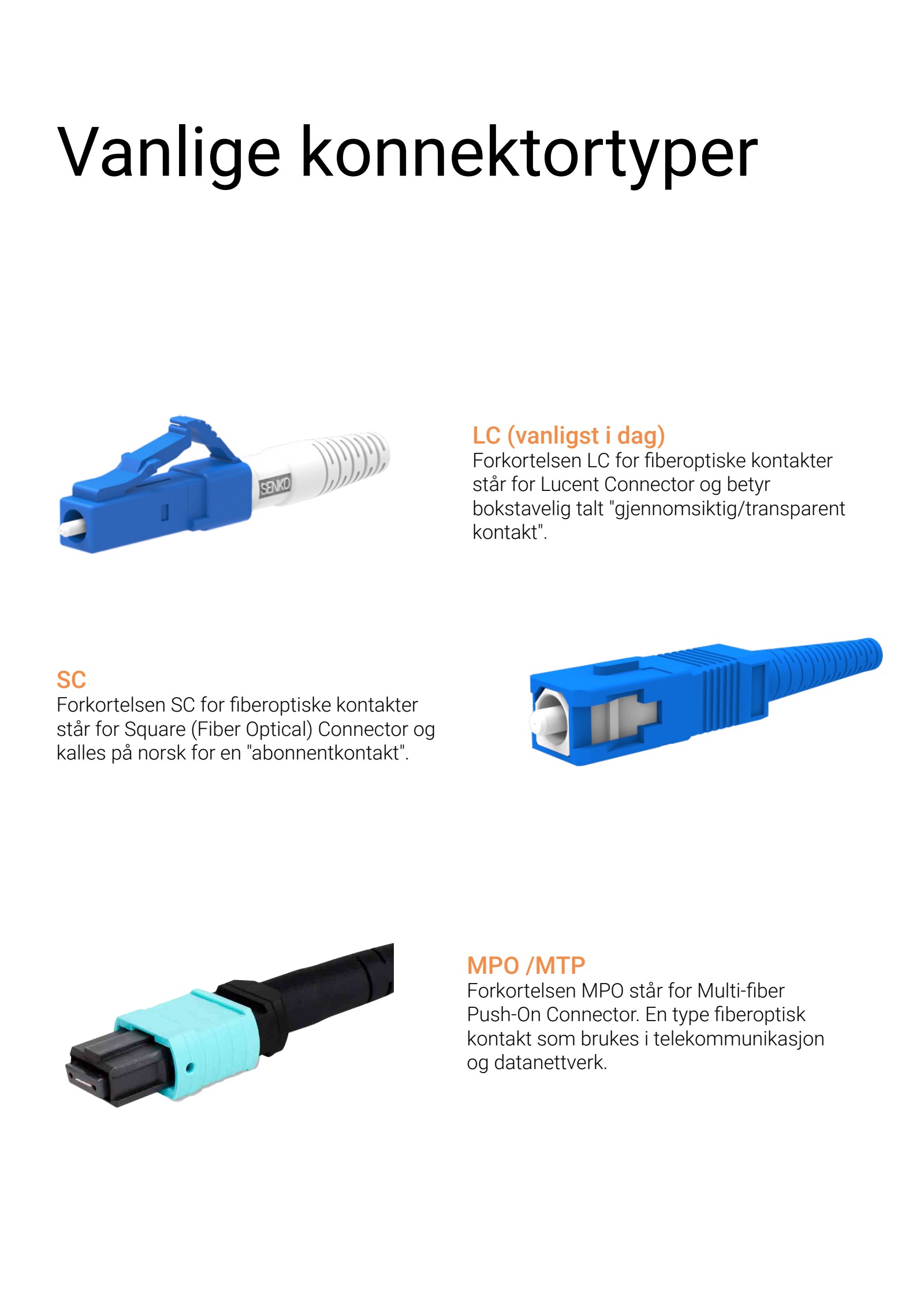

Vanlige konnektortyper LC (vanligst i dag) Forkortelsen LC for fiberoptiske kontakter står for Lucent Connector og betyr bokstavelig talt "gjennomsiktig/transparent kontakt". SC Forkortelsen SC for fiberoptiske kontakter står for Square (Fiber Optical) Connector og kalles på norsk for en "abonnentkontakt". MPO /MTP Forkortelsen MPO står for Multi-fiber Push-On Connector. En type fiberoptisk kontakt som brukes i telekommunikasjon og datanettverk.

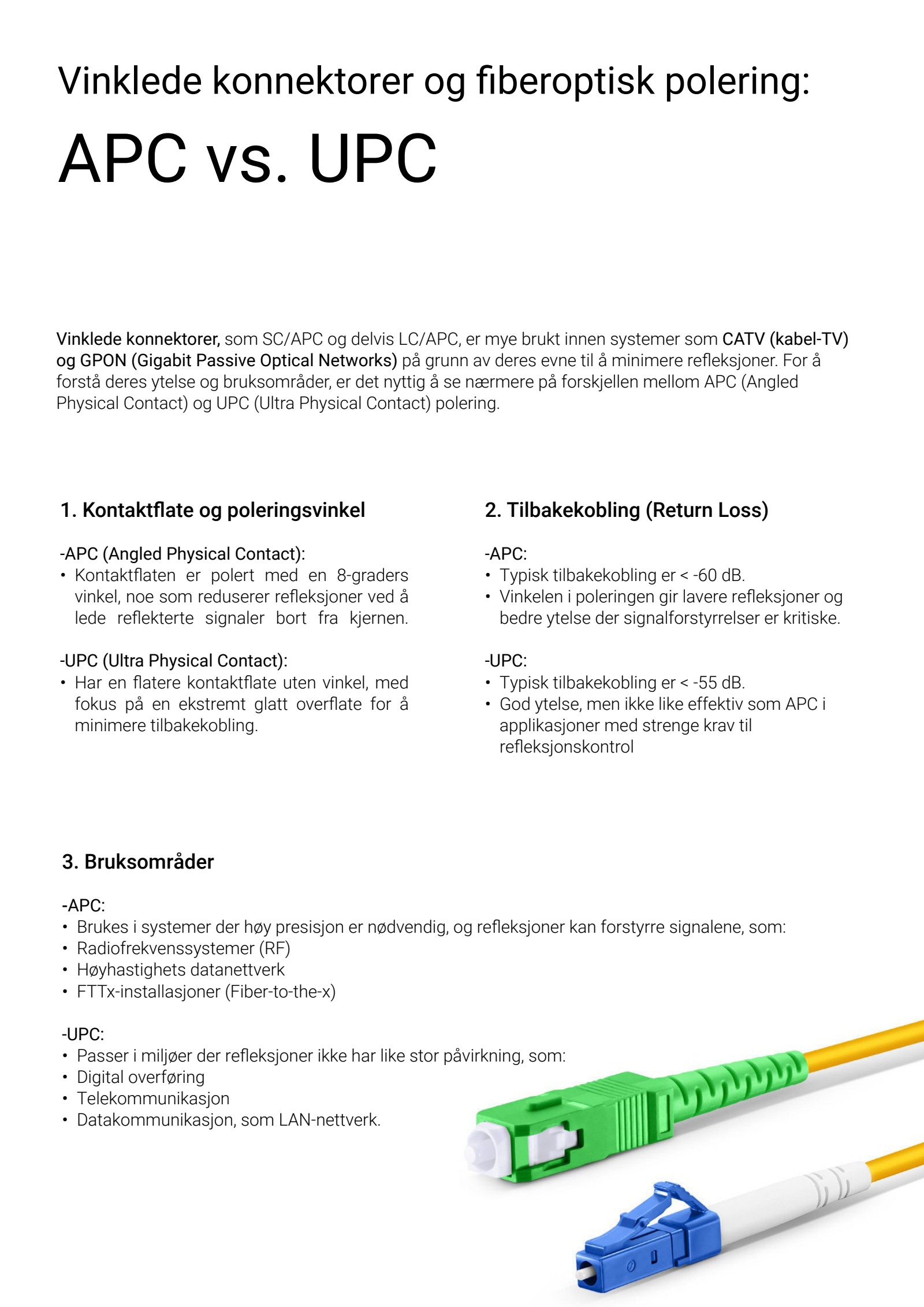

Vinklede konnektorer, som SC/APC og delvis LC/APC, er mye brukt innen systemer som CATV (kabel-TV) og GPON (Gigabit Passive Optical Networks) på grunn av deres evne til å minimere refleksjoner. For å forstå deres ytelse og bruksområder, er det nyttig å se nærmere på forskjellen mellom APC (Angled Physical Contact) og UPC (Ultra Physical Contact) polering. 1. Kontaktflate og poleringsvinkel -APC (Angled Physical Contact): • Kontaktflaten er polert med en 8-graders vinkel, noe som reduserer refleksjoner ved å lede reflekterte signaler bort fra kjernen. -UPC (Ultra Physical Contact): • Har en flatere kontaktflate uten vinkel, med fokus på en ekstremt glatt overflate for å minimere tilbakekobling. 3. Bruksområder -APC: • Brukes i systemer der høy presisjon er nødvendig, og refleksjoner kan forstyrre signalene, som: • Radiofrekvenssystemer (RF) • Høyhastighets datanettverk • FTTx-installasjoner (Fiber-to-the-x) -UPC: • Passer i miljøer der refleksjoner ikke har like stor påvirkning, som: • Digital overføring • Telekommunikasjon • Datakommunikasjon, som LAN-nettverk. 2. Tilbakekobling (Return Loss) -APC: • Typisk tilbakekobling er < -60 dB. • Vinkelen i poleringen gir lavere refleksjoner og bedre ytelse der signalforstyrrelser er kritiske. -UPC: • Typisk tilbakekobling er < -55 dB. • God ytelse, men ikke like effektiv som APC i applikasjoner med strenge krav til refleksjonskontrol Vinklede konnektorer og fiberoptisk polering: APC vs. UPC

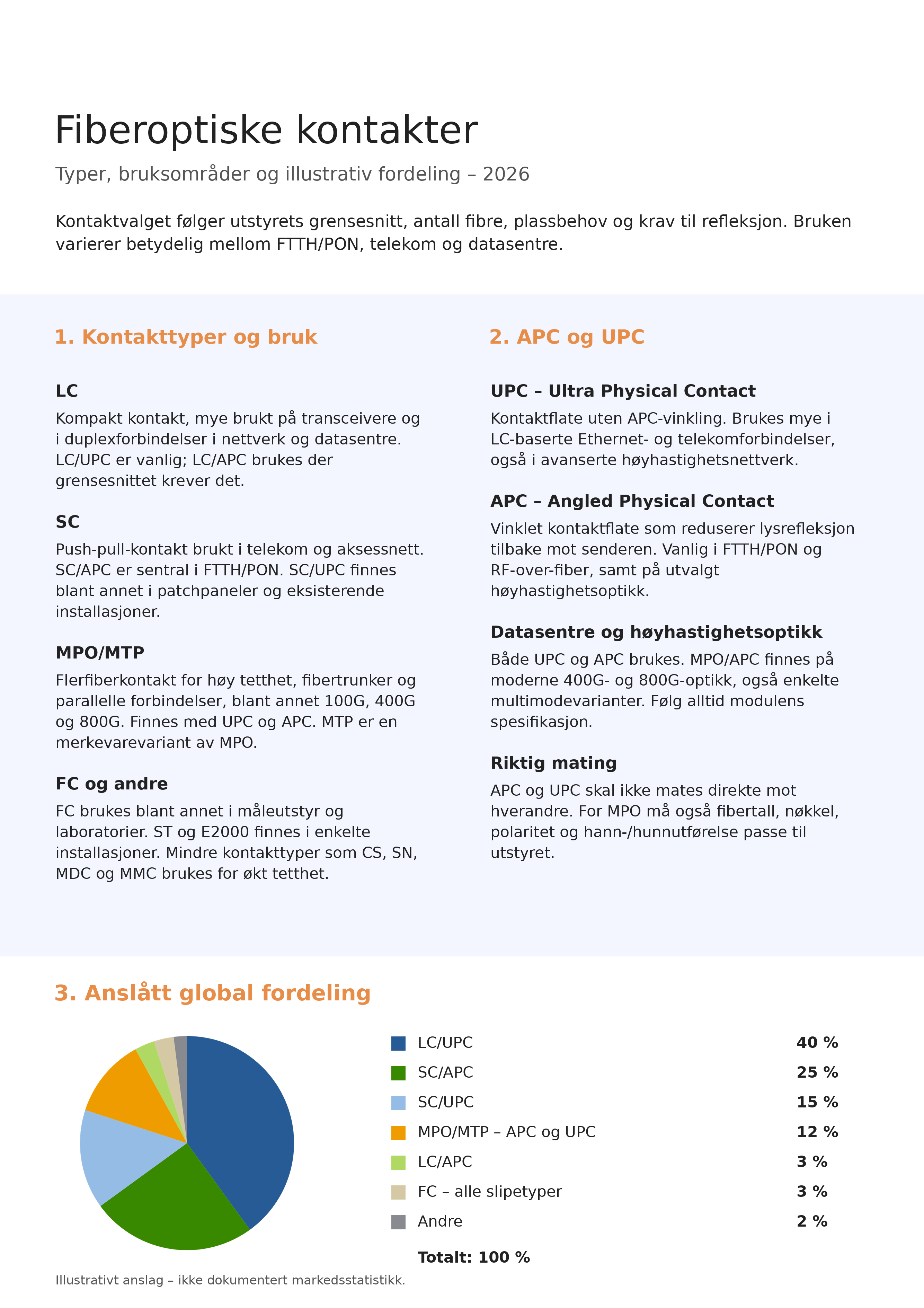

Fiberoptiske kontakter Typer, bruksområder og illustrativ fordeling – 2026 Kontaktvalget følger utstyrets grensesnitt, antall fibre, plassbehov og krav til refleksjon. Bruken varierer betydelig mellom FTTH/PON, telekom og datasentre. 1. Kontakttyper og bruk LC Kompakt kontakt, mye brukt på transceivere og i duplexforbindelser i nettverk og datasentre. LC/UPC er vanlig; LC/APC brukes der grensesnittet krever det. SC Push-pull-kontakt brukt i telekom og aksessnett. SC/APC er sentral i FTTH/PON. SC/UPC finnes blant annet i patchpaneler og eksisterende installasjoner. MPO/MTP Flerfiberkontakt for høy tetthet, fibertrunker og parallelle forbindelser, blant annet 100G, 400G og 800G. Finnes med UPC og APC. MTP er en merkevarevariant av MPO. FC og andre FC brukes blant annet i måleutstyr og laboratorier. ST og E2000 finnes i enkelte installasjoner. Mindre kontakttyper som CS, SN, MDC og MMC brukes for økt tetthet. 2. APC og UPC UPC – Ultra Physical Contact Kontaktflate uten APC-vinkling. Brukes mye i LC-baserte Ethernet- og telekomforbindelser, også i avanserte høyhastighetsnettverk. APC – Angled Physical Contact Vinklet kontaktflate som reduserer lysrefleksjon tilbake mot senderen. Vanlig i FTTH/PON og RF-over-fiber, samt på utvalgt høyhastighetsoptikk. Datasentre og høyhastighetsoptikk Både UPC og APC brukes. MPO/APC finnes på moderne 400G- og 800G-optikk, også enkelte multimodevarianter. Følg alltid modulens spesifikasjon. Riktig mating APC og UPC skal ikke mates direkte mot hverandre. For MPO må også fibertall, nøkkel, polaritet og hann-/hunnutførelse passe til utstyret. 3. Anslått global fordeling LC/UPC: 40 % SC/APC: 25 % SC/UPC: 15 % MPO/MTP – APC og UPC: 12 % LC/APC: 3 % FC – alle slipetyper: 3 % Andre: 2 % Totalt: 100 % Illustrativt anslag – ikke dokumentert markedsstatistikk.

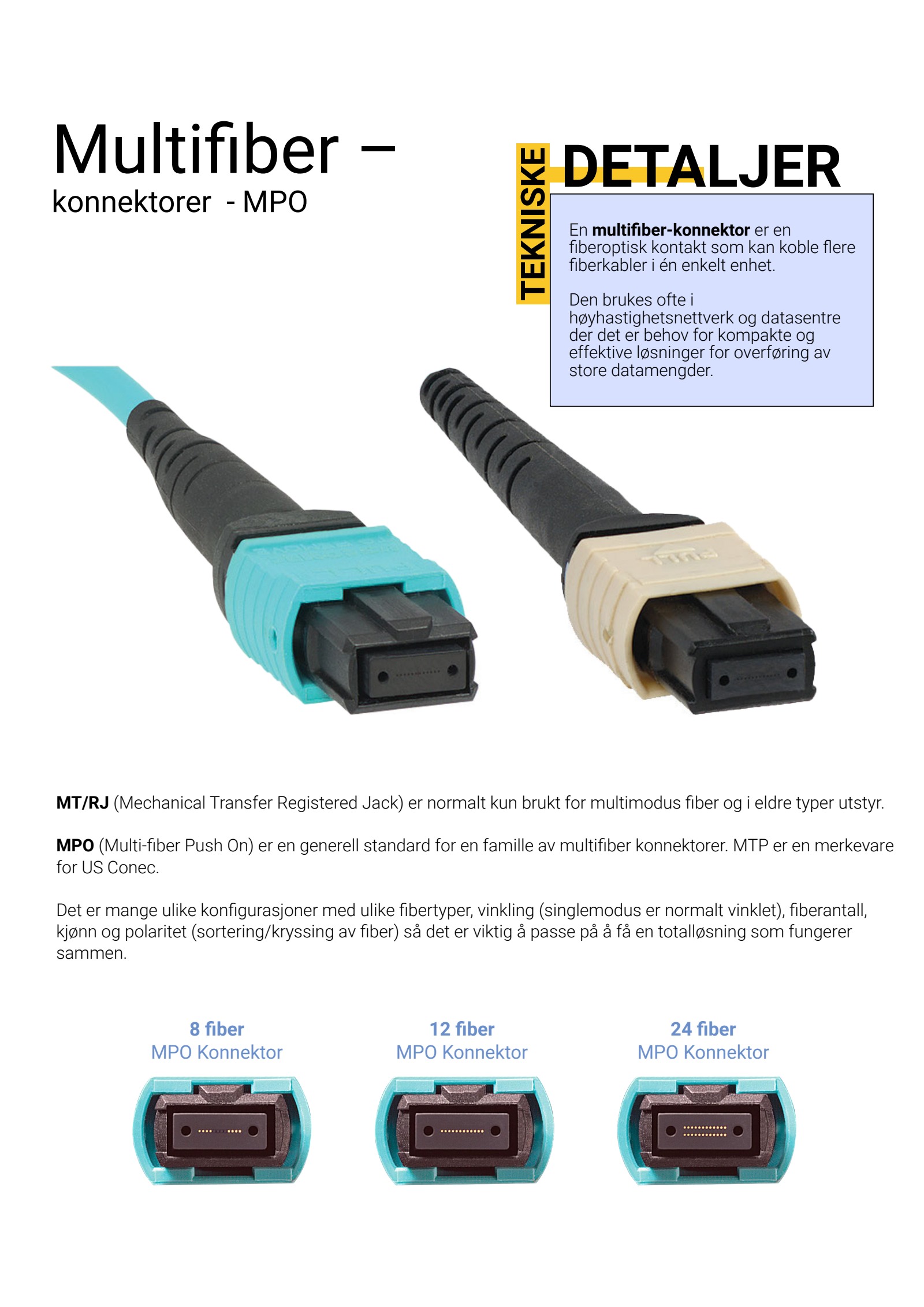

Multifiber – konnektorer - MPO En multifiber-konnektor er en fiberoptisk kontakt som kan koble flere fiberkabler i én enkelt enhet. Den brukes ofte i høyhastighetsnettverk og datasentre der det er behov for kompakte og effektive løsninger for overføring av store datamengder. TEKNISKE DETALJER MT/RJ (Mechanical Transfer Registered Jack) er normalt kun brukt for multimodus fiber og i eldre typer utstyr. MPO (Multi-fiber Push On) er en generell standard for en famille av multifiber konnektorer. MTP er en merkevare for US Conec. Det er mange ulike konfigurasjoner med ulike fibertyper, vinkling (singlemodus er normalt vinklet), fiberantall, kjønn og polaritet (sortering/kryssing av fiber) så det er viktig å passe på å få en totalløsning som fungerer sammen. 8 fiber MPO Konnektor 12 fiber MPO Konnektor 24 fiber MPO Konnektor
