Optiske grensesnitt og kabling

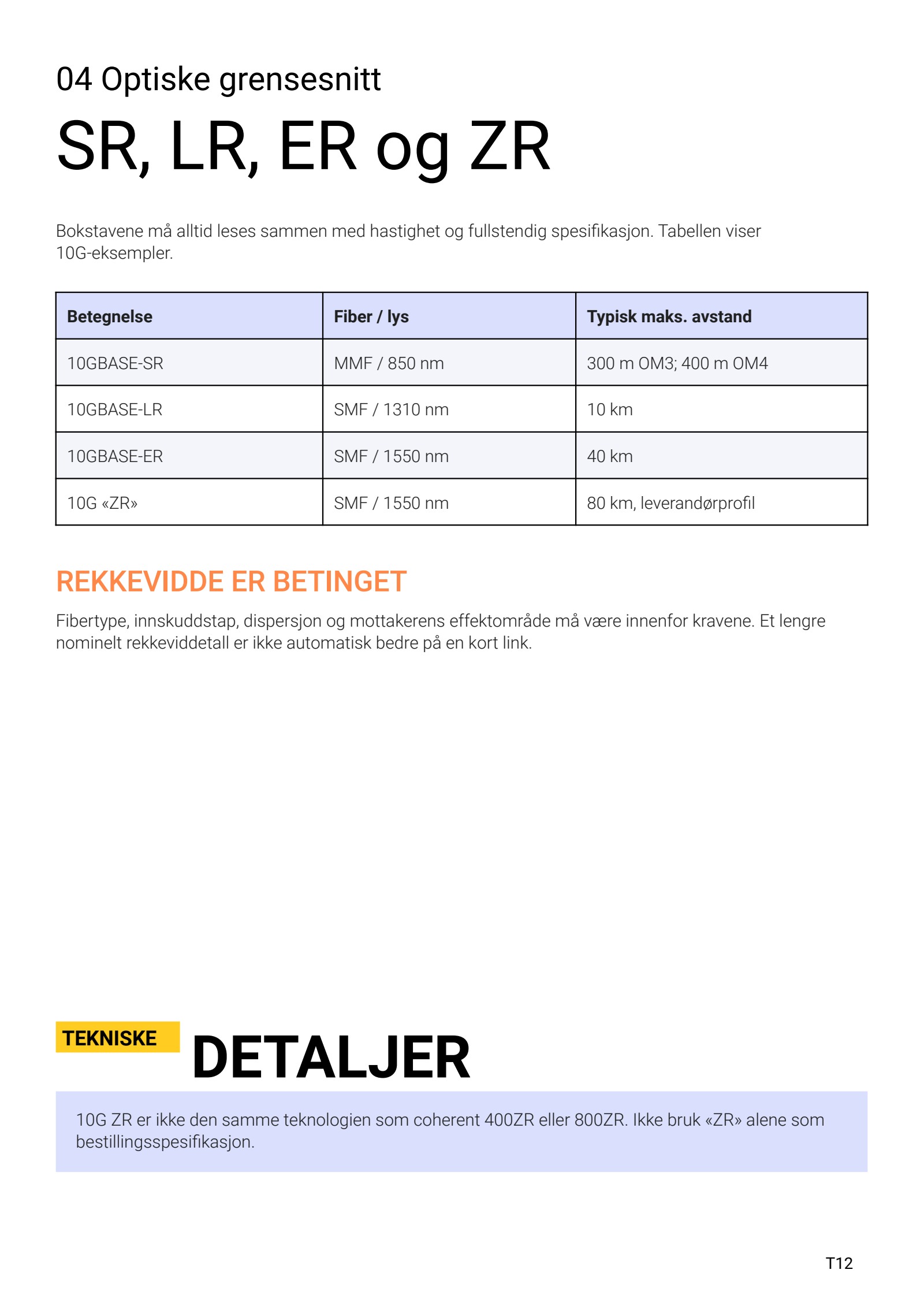

04 Optiske grensesnitt SR, LR, ER og ZR Bokstavene må alltid leses sammen med hastighet og fullstendig spesifikasjon. Tabellen viser 10G-eksempler. Betegnelse Fiber / lys Typisk maks. avstand 10GBASE-SR MMF / 850 nm 300 m OM3; 400 m OM4 10GBASE-LR SMF / 1310 nm 10 km 10GBASE-ER SMF / 1550 nm 40 km 10G «ZR» SMF / 1550 nm 80 km, leverandørprofil REKKEVIDDE ER BETINGET Fibertype, innskuddstap, dispersjon og mottakerens effektområde må være innenfor kravene. Et lengre nominelt rekkeviddetall er ikke automatisk bedre på en kort link. TEKNISKE DETALJER 10G ZR er ikke den samme teknologien som coherent 400ZR eller 800ZR. Ikke bruk «ZR» alene som bestillingsspesifikasjon. T12

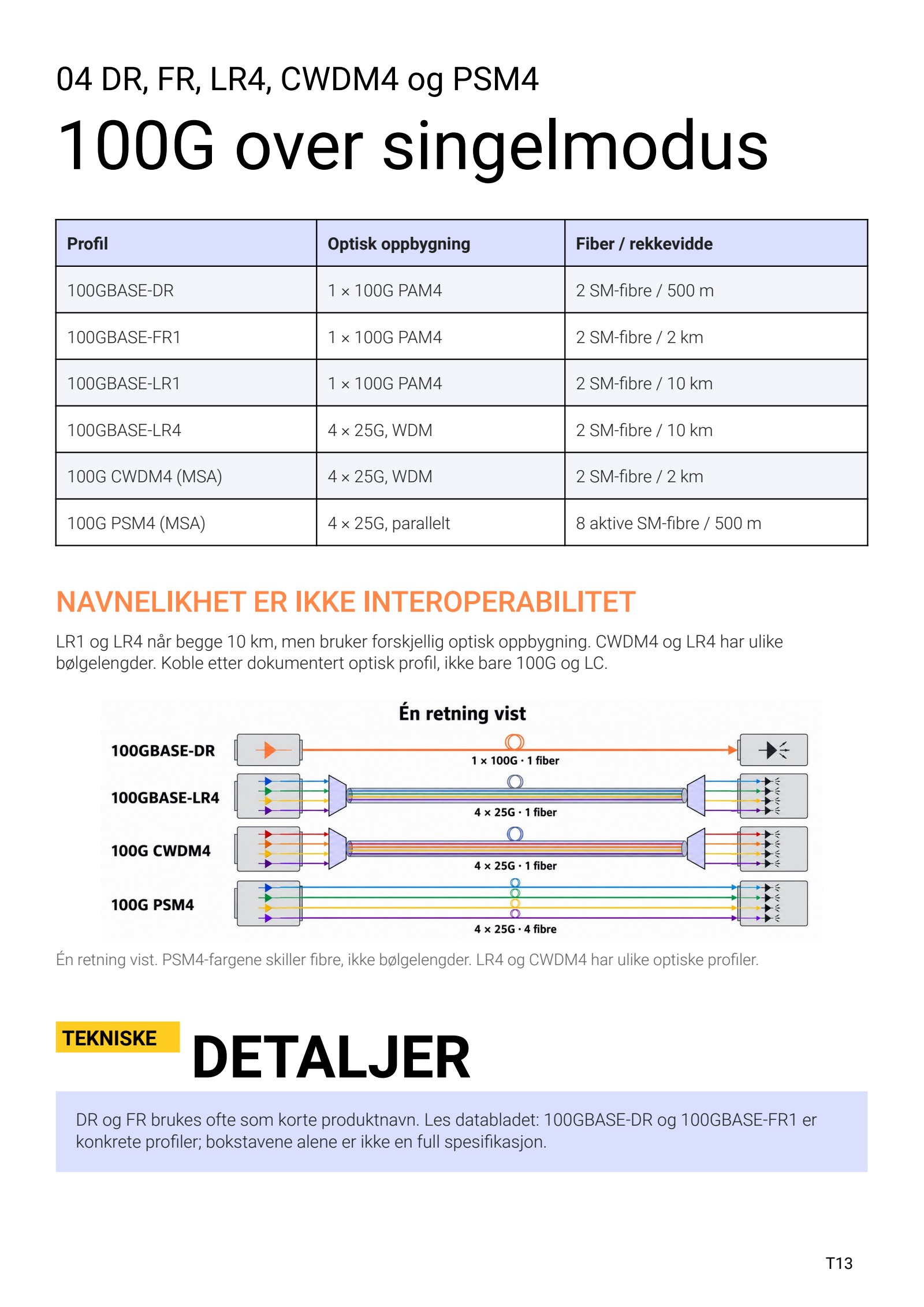

04 DR, FR, LR4, CWDM4 og PSM4 100G over singelmodus Profil Optisk oppbygning Fiber / rekkevidde 100GBASE-DR 1 × 100G PAM4 2 SM-fibre / 500 m 100GBASE-FR1 1 × 100G PAM4 2 SM-fibre / 2 km 100GBASE-LR1 1 × 100G PAM4 2 SM-fibre / 10 km 100GBASE-LR4 4 × 25G, WDM 2 SM-fibre / 10 km 100G CWDM4 (MSA) 4 × 25G, WDM 2 SM-fibre / 2 km 100G PSM4 (MSA) 4 × 25G, parallelt 8 aktive SM-fibre / 500 m NAVNELIKHET ER IKKE INTEROPERABILITET LR1 og LR4 når begge 10 km, men bruker forskjellig optisk oppbygning. CWDM4 og LR4 har ulike bølgelengder. Koble etter dokumentert optisk profil, ikke bare 100G og LC. Én retning vist. PSM4-fargene skiller fibre, ikke bølgelengder. LR4 og CWDM4 har ulike optiske profiler. TEKNISKE DETALJER DR og FR brukes ofte som korte produktnavn. Les databladet: 100GBASE-DR og 100GBASE-FR1 er konkrete profiler; bokstavene alene er ikke en full spesifikasjon. T13

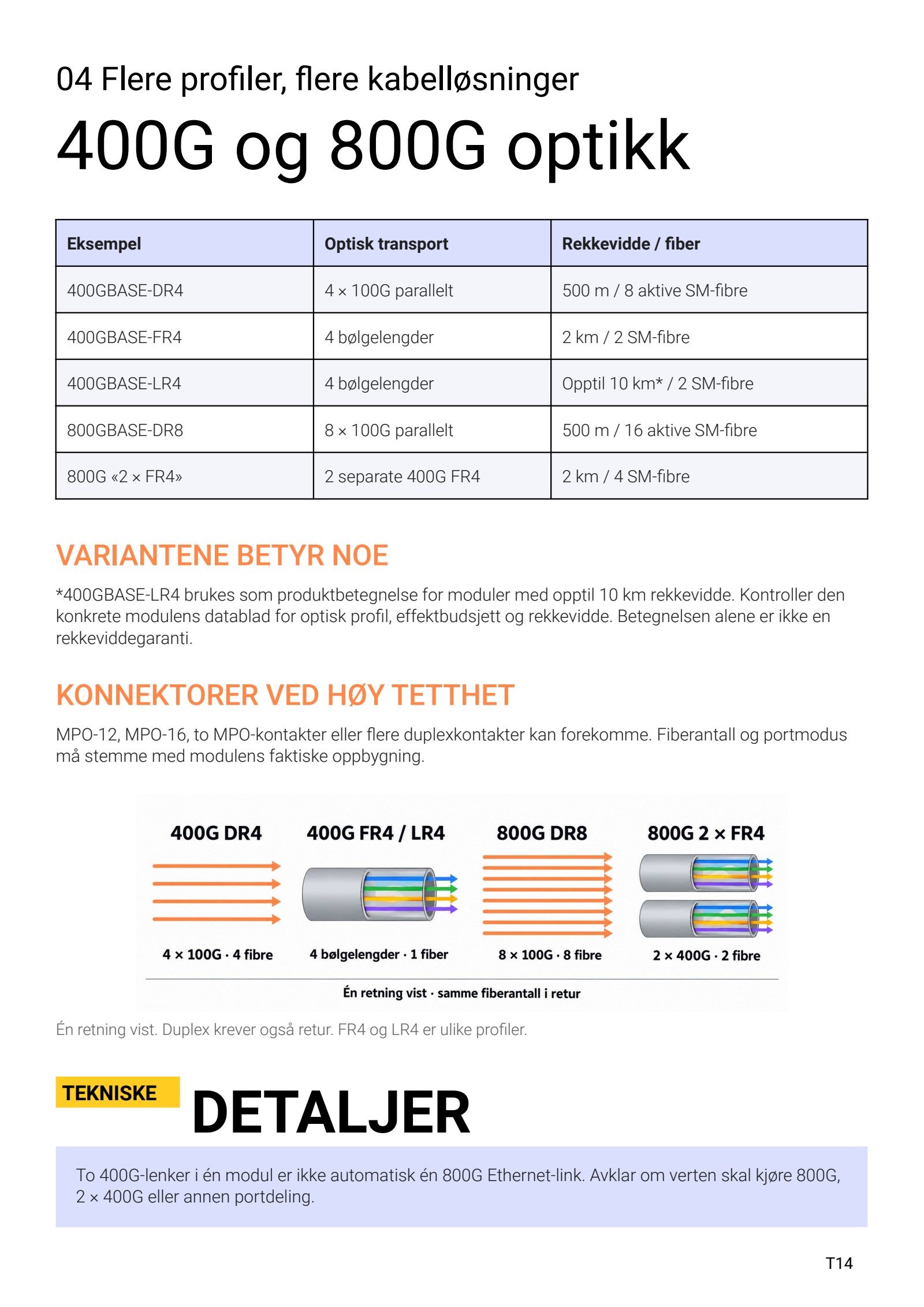

04 Flere profiler, flere kabelløsninger 400G og 800G optikk Eksempel Optisk transport Rekkevidde / fiber 400GBASE-DR4 4 × 100G parallelt 500 m / 8 aktive SM-fibre 400GBASE-FR4 4 bølgelengder 2 km / 2 SM-fibre 400GBASE-LR4 4 bølgelengder Opptil 10 km* / 2 SM-fibre 800GBASE-DR8 8 × 100G parallelt 500 m / 16 aktive SM-fibre 800G «2 × FR4» 2 separate 400G FR4 2 km / 4 SM-fibre VARIANTENE BETYR NOE *400GBASE-LR4 brukes som produktbetegnelse for moduler med opptil 10 km rekkevidde. Kontroller den konkrete modulens datablad for optisk profil, effektbudsjett og rekkevidde. Betegnelsen alene er ikke en rekkeviddegaranti. KONNEKTORER VED HØY TETTHET MPO-12, MPO-16, to MPO-kontakter eller flere duplexkontakter kan forekomme. Fiberantall og portmodus må stemme med modulens faktiske oppbygning. Én retning vist. Duplex krever også retur. FR4 og LR4 er ulike profiler. TEKNISKE DETALJER To 400G-lenker i én modul er ikke automatisk én 800G Ethernet-link. Avklar om verten skal kjøre 800G, 2 × 400G eller annen portdeling. T14

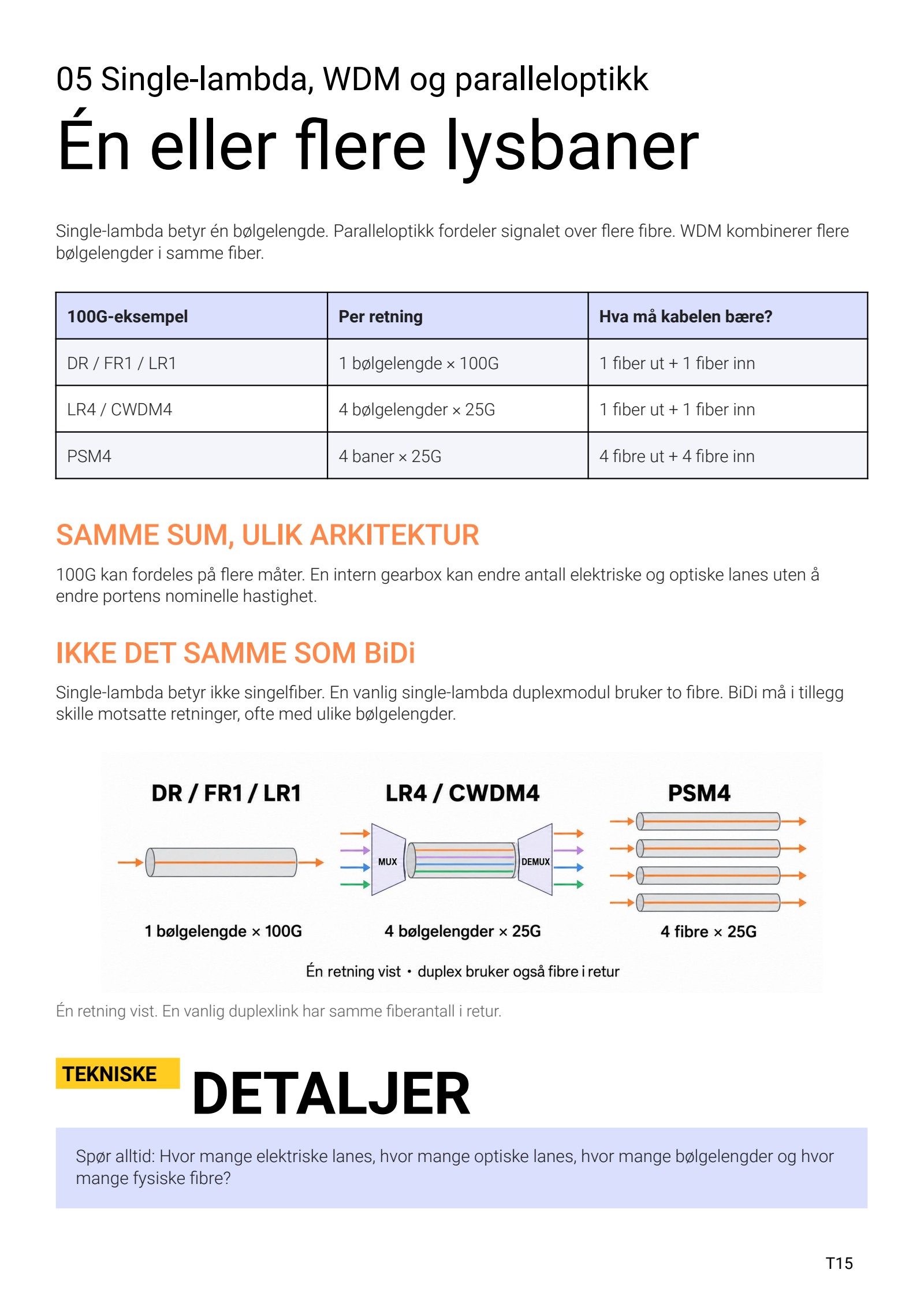

05 Single-lambda, WDM og paralleloptikk Én eller flere lysbaner Single-lambda betyr én bølgelengde. Paralleloptikk fordeler signalet over flere fibre. WDM kombinerer flere bølgelengder i samme fiber. 100G-eksempel Per retning Hva må kabelen bære? DR / FR1 / LR1 1 bølgelengde × 100G 1 fiber ut + 1 fiber inn LR4 / CWDM4 4 bølgelengder × 25G 1 fiber ut + 1 fiber inn PSM4 4 baner × 25G 4 fibre ut + 4 fibre inn SAMME SUM, ULIK ARKITEKTUR 100G kan fordeles på flere måter. En intern gearbox kan endre antall elektriske og optiske lanes uten å endre portens nominelle hastighet. IKKE DET SAMME SOM BiDi Single-lambda betyr ikke singelfiber. En vanlig single-lambda duplexmodul bruker to fibre. BiDi må i tillegg skille motsatte retninger, ofte med ulike bølgelengder. Én retning vist. En vanlig duplexlink har samme fiberantall i retur. TEKNISKE DETALJER Spør alltid: Hvor mange elektriske lanes, hvor mange optiske lanes, hvor mange bølgelengder og hvor mange fysiske fibre? T15

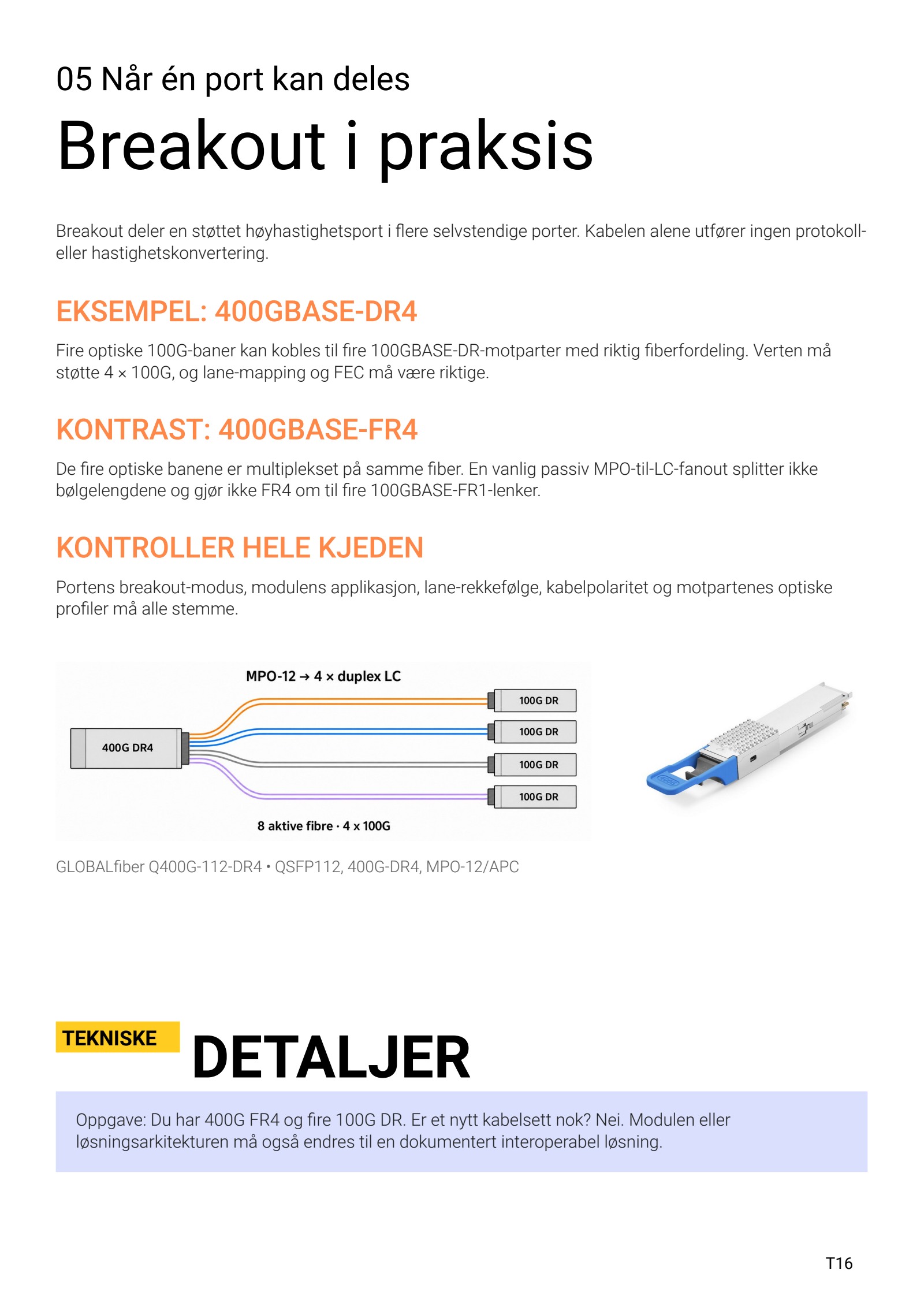

05 Når én port kan deles Breakout i praksis Breakout deler en støttet høyhastighetsport i flere selvstendige porter. Kabelen alene utfører ingen protokoll- eller hastighetskonvertering. EKSEMPEL: 400GBASE-DR4 Fire optiske 100G-baner kan kobles til fire 100GBASE-DR-motparter med riktig fiberfordeling. Verten må støtte 4 × 100G, og lane-mapping og FEC må være riktige. KONTRAST: 400GBASE-FR4 De fire optiske banene er multiplekset på samme fiber. En vanlig passiv MPO-til-LC-fanout splitter ikke bølgelengdene og gjør ikke FR4 om til fire 100GBASE-FR1-lenker. KONTROLLER HELE KJEDEN Portens breakout-modus, modulens applikasjon, lane-rekkefølge, kabelpolaritet og motpartenes optiske profiler må alle stemme. GLOBALfiber Q400G-112-DR4 • QSFP112, 400G-DR4, MPO-12/APC TEKNISKE DETALJER Oppgave: Du har 400G FR4 og fire 100G DR. Er et nytt kabelsett nok? Nei. Modulen eller løsningsarkitekturen må også endres til en dokumentert interoperabel løsning. T16

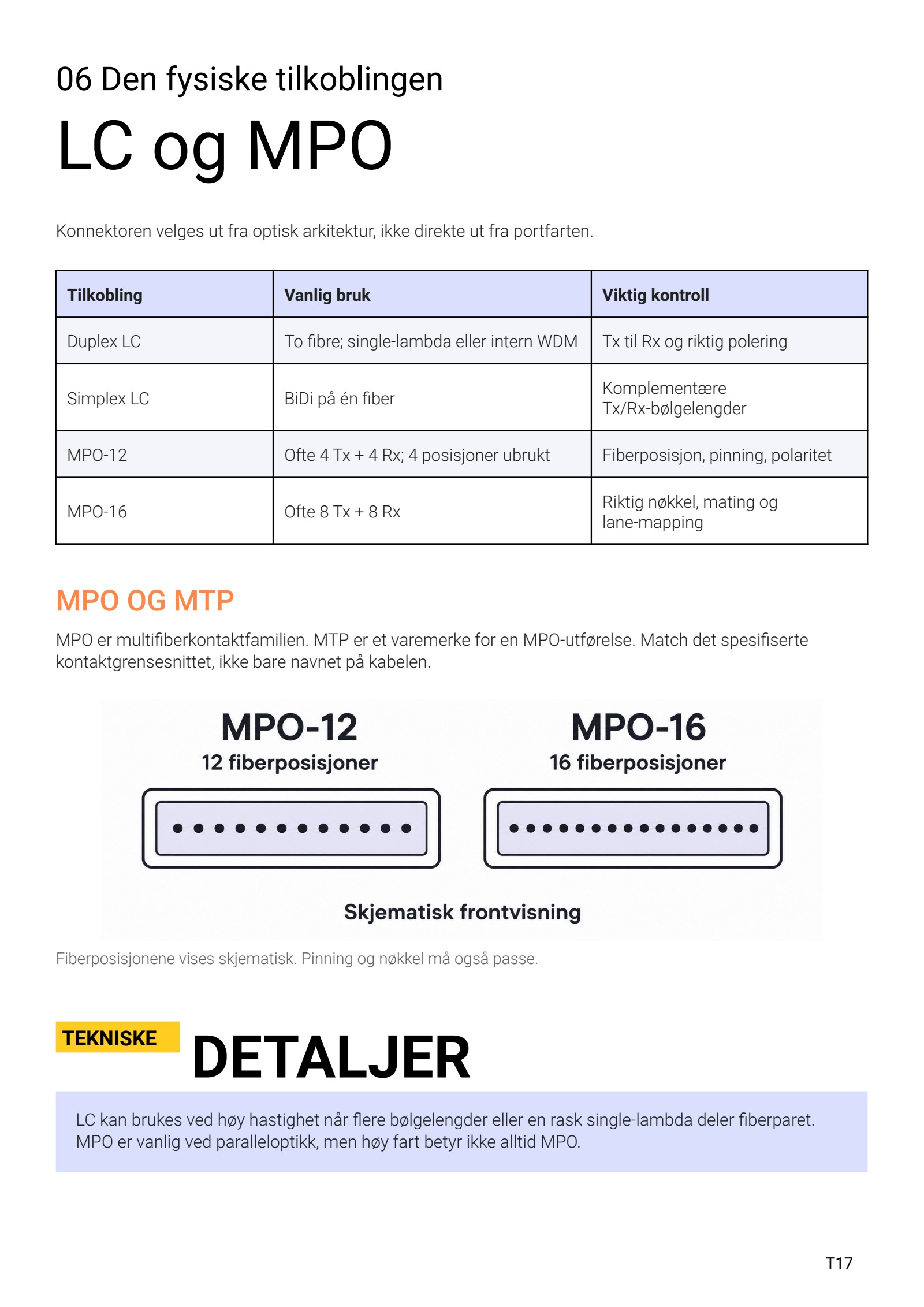

06 Den fysiske tilkoblingen LC og MPO Konnektoren velges ut fra optisk arkitektur, ikke direkte ut fra portfarten. Tilkobling Vanlig bruk Viktig kontroll Duplex LC To fibre; single-lambda eller intern WDM Tx til Rx og riktig polering Simplex LC BiDi på én fiber Komplementære Tx/Rx-bølgelengder MPO-12 Ofte 4 Tx + 4 Rx; 4 posisjoner ubrukt Fiberposisjon, pinning, polaritet MPO-16 Ofte 8 Tx + 8 Rx Riktig nøkkel, mating og lane-mapping MPO OG MTP MPO er multifiberkontaktfamilien. MTP er et varemerke for en MPO-utførelse. Match det spesifiserte kontaktgrensesnittet, ikke bare navnet på kabelen. Fiberposisjonene vises skjematisk. Pinning og nøkkel må også passe. TEKNISKE DETALJER LC kan brukes ved høy hastighet når flere bølgelengder eller en rask single-lambda deler fiberparet. MPO er vanlig ved paralleloptikk, men høy fart betyr ikke alltid MPO. T17

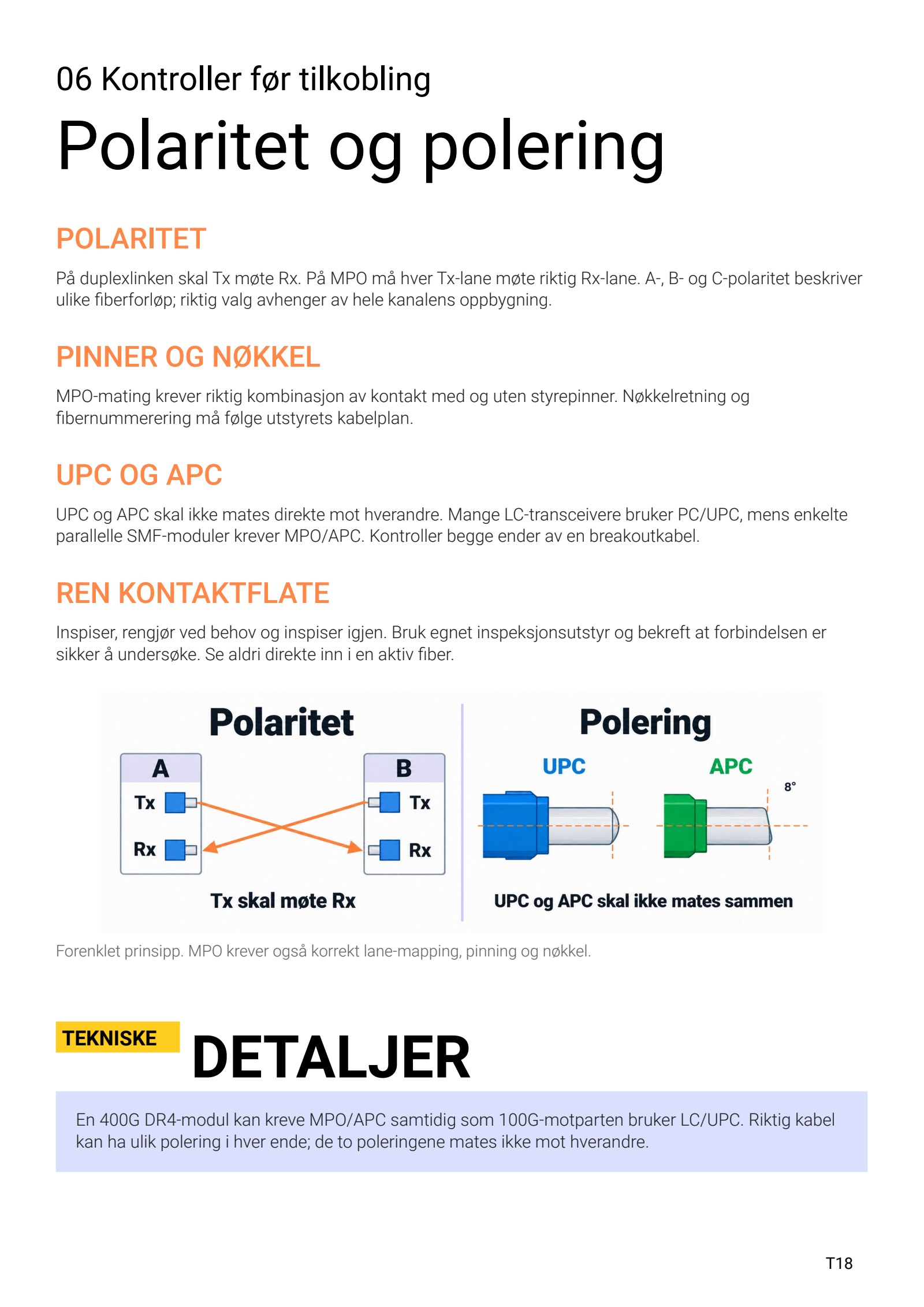

06 Kontroller før tilkobling Polaritet og polering POLARITET På duplexlinken skal Tx møte Rx. På MPO må hver Tx-lane møte riktig Rx-lane. A-, B- og C-polaritet beskriver ulike fiberforløp; riktig valg avhenger av hele kanalens oppbygning. PINNER OG NØKKEL MPO-mating krever riktig kombinasjon av kontakt med og uten styrepinner. Nøkkelretning og fibernummerering må følge utstyrets kabelplan. UPC OG APC UPC og APC skal ikke mates direkte mot hverandre. Mange LC-transceivere bruker PC/UPC, mens enkelte parallelle SMF-moduler krever MPO/APC. Kontroller begge ender av en breakoutkabel. REN KONTAKTFLATE Inspiser, rengjør ved behov og inspiser igjen. Bruk egnet inspeksjonsutstyr og bekreft at forbindelsen er sikker å undersøke. Se aldri direkte inn i en aktiv fiber. Forenklet prinsipp. MPO krever også korrekt lane-mapping, pinning og nøkkel. TEKNISKE DETALJER En 400G DR4-modul kan kreve MPO/APC samtidig som 100G-motparten bruker LC/UPC. Riktig kabel kan ha ulik polering i hver ende; de to poleringene mates ikke mot hverandre. T18
