Ethernet, Fibre Channel, InfiniBand og kobber

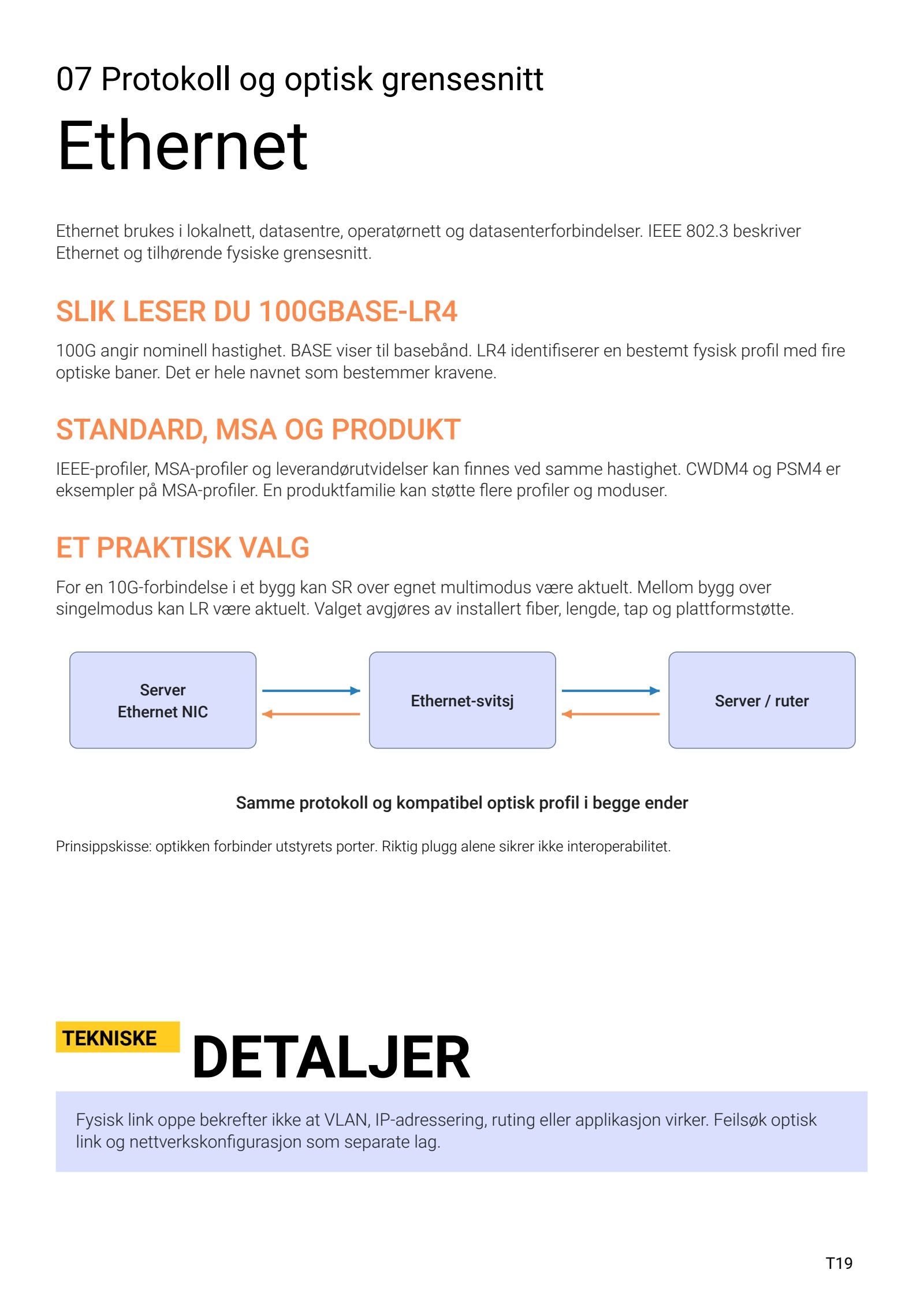

07 Protokoll og optisk grensesnitt Ethernet Ethernet brukes i lokalnett, datasentre, operatørnett og datasenterforbindelser. IEEE 802.3 beskriver Ethernet og tilhørende fysiske grensesnitt. SLIK LESER DU 100GBASE-LR4 100G angir nominell hastighet. BASE viser til basebånd. LR4 identifiserer en bestemt fysisk profil med fire optiske baner. Det er hele navnet som bestemmer kravene. STANDARD, MSA OG PRODUKT IEEE-profiler, MSA-profiler og leverandørutvidelser kan finnes ved samme hastighet. CWDM4 og PSM4 er eksempler på MSA-profiler. En produktfamilie kan støtte flere profiler og moduser. ET PRAKTISK VALG For en 10G-forbindelse i et bygg kan SR over egnet multimodus være aktuelt. Mellom bygg over singelmodus kan LR være aktuelt. Valget avgjøres av installert fiber, lengde, tap og plattformstøtte. TEKNISKE DETALJER Fysisk link oppe bekrefter ikke at VLAN, IP-adressering, ruting eller applikasjon virker. Feilsøk optisk link og nettverkskonfigurasjon som separate lag. T19 Server Ethernet NIC Ethernet-svitsj Server / ruter Samme protokoll og kompatibel optisk profil i begge ender Prinsippskisse: optikken forbinder utstyrets porter. Riktig plugg alene sikrer ikke interoperabilitet.

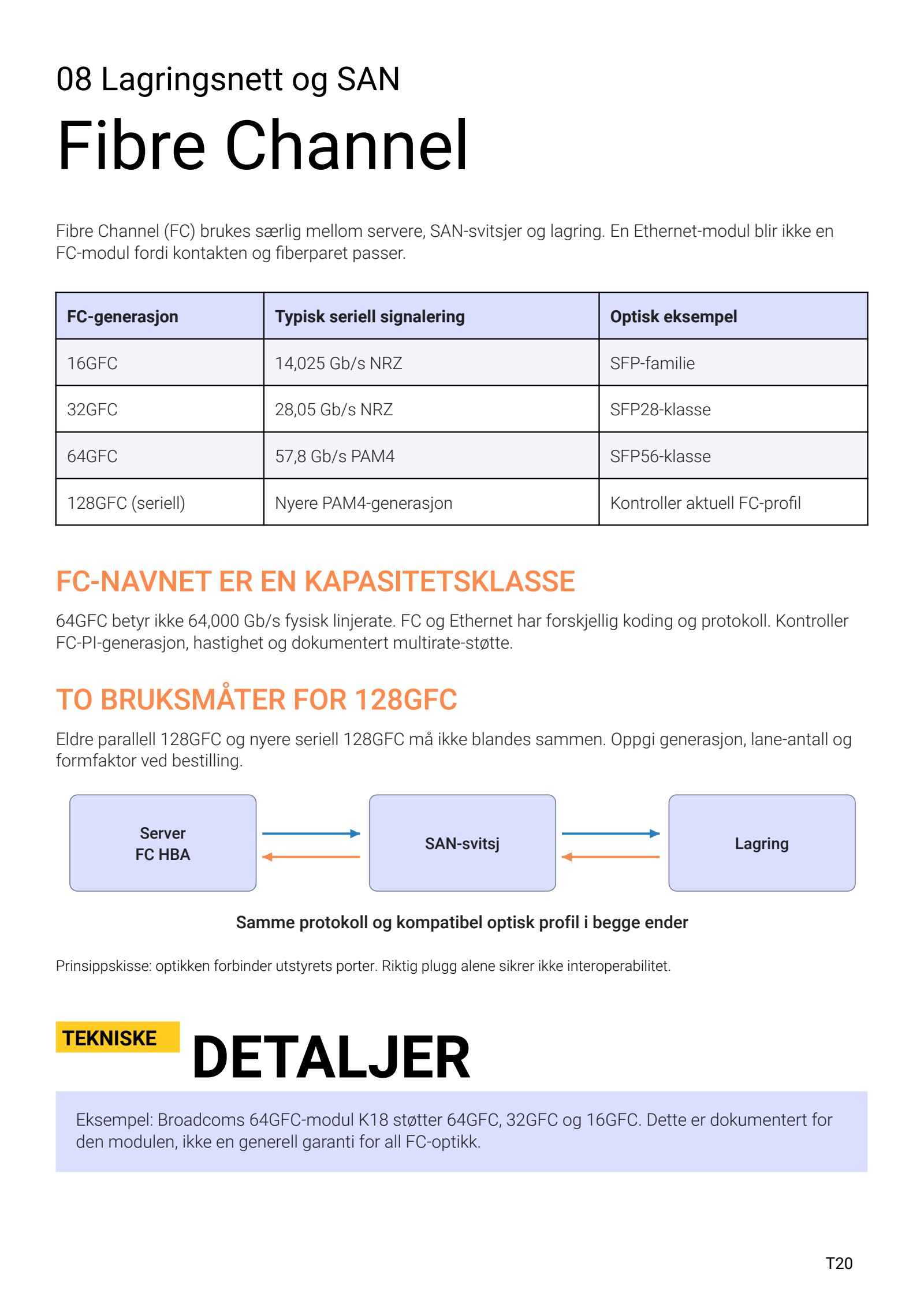

08 Lagringsnett og SAN Fibre Channel Fibre Channel (FC) brukes særlig mellom servere, SAN-svitsjer og lagring. En Ethernet-modul blir ikke en FC-modul fordi kontakten og fiberparet passer. FC-generasjon Typisk seriell signalering Optisk eksempel 16GFC 14,025 Gb/s NRZ SFP-familie 32GFC 28,05 Gb/s NRZ SFP28-klasse 64GFC 57,8 Gb/s PAM4 SFP56-klasse 128GFC (seriell) Nyere PAM4-generasjon Kontroller aktuell FC-profil FC-NAVNET ER EN KAPASITETSKLASSE 64GFC betyr ikke 64,000 Gb/s fysisk linjerate. FC og Ethernet har forskjellig koding og protokoll. Kontroller FC-PI-generasjon, hastighet og dokumentert multirate-støtte. TO BRUKSMÅTER FOR 128GFC Eldre parallell 128GFC og nyere seriell 128GFC må ikke blandes sammen. Oppgi generasjon, lane-antall og formfaktor ved bestilling. TEKNISKE DETALJER Eksempel: Broadcoms 64GFC-modul K18 støtter 64GFC, 32GFC og 16GFC. Dette er dokumentert for den modulen, ikke en generell garanti for all FC-optikk. T20 Server FC HBA SAN-svitsj Lagring Samme protokoll og kompatibel optisk profil i begge ender Prinsippskisse: optikken forbinder utstyrets porter. Riktig plugg alene sikrer ikke interoperabilitet.

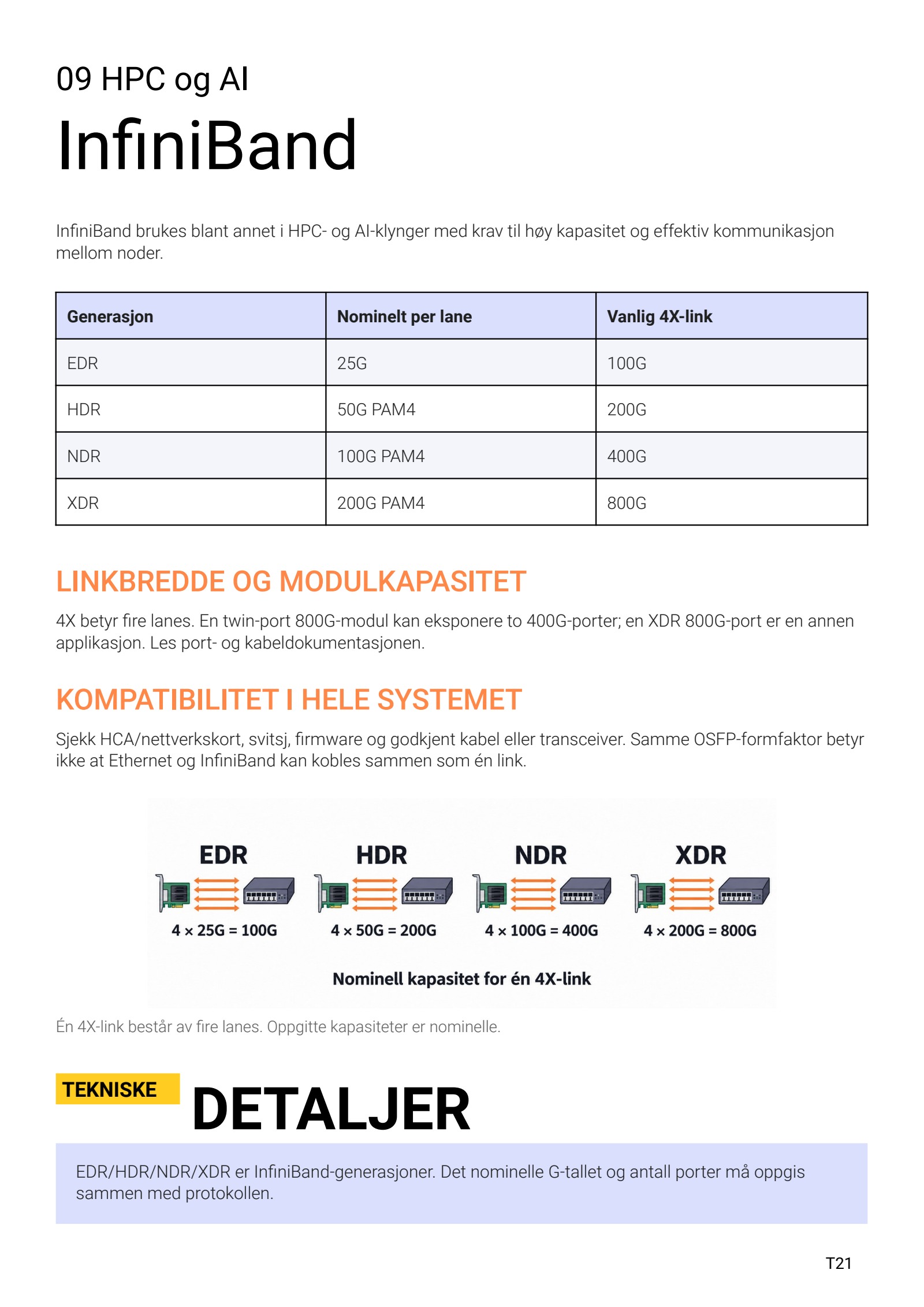

09 HPC og AI InfiniBand InfiniBand brukes blant annet i HPC- og AI-klynger med krav til høy kapasitet og effektiv kommunikasjon mellom noder. Generasjon Nominelt per lane Vanlig 4X-link EDR 25G 100G HDR 50G PAM4 200G NDR 100G PAM4 400G XDR 200G PAM4 800G LINKBREDDE OG MODULKAPASITET 4X betyr fire lanes. En twin-port 800G-modul kan eksponere to 400G-porter; en XDR 800G-port er en annen applikasjon. Les port- og kabeldokumentasjonen. KOMPATIBILITET I HELE SYSTEMET Sjekk HCA/nettverkskort, svitsj, firmware og godkjent kabel eller transceiver. Samme OSFP-formfaktor betyr ikke at Ethernet og InfiniBand kan kobles sammen som én link. Én 4X-link består av fire lanes. Oppgitte kapasiteter er nominelle. TEKNISKE DETALJER EDR/HDR/NDR/XDR er InfiniBand-generasjoner. Det nominelle G-tallet og antall porter må oppgis sammen med protokollen. T21

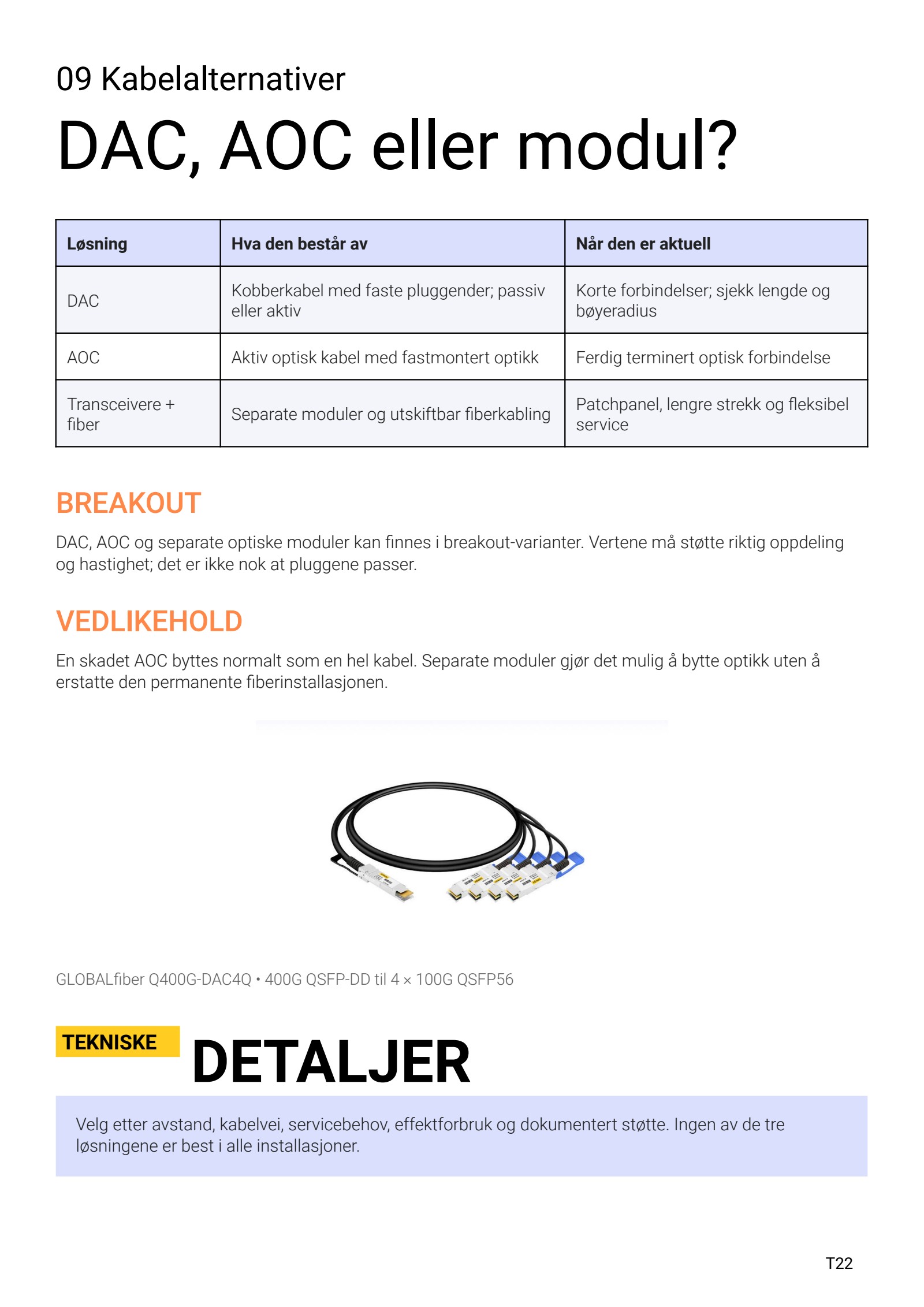

09 Kabelalternativer DAC, AOC eller modul? Løsning Hva den består av Når den er aktuell DAC Kobberkabel med faste pluggender; passiv eller aktiv Korte forbindelser; sjekk lengde og bøyeradius AOC Aktiv optisk kabel med fastmontert optikk Ferdig terminert optisk forbindelse Transceivere + fiber Separate moduler og utskiftbar fiberkabling Patchpanel, lengre strekk og fleksibel service BREAKOUT DAC, AOC og separate optiske moduler kan finnes i breakout-varianter. Vertene må støtte riktig oppdeling og hastighet; det er ikke nok at pluggene passer. VEDLIKEHOLD En skadet AOC byttes normalt som en hel kabel. Separate moduler gjør det mulig å bytte optikk uten å erstatte den permanente fiberinstallasjonen. GLOBALfiber Q400G-DAC4Q • 400G QSFP-DD til 4 × 100G QSFP56 TEKNISKE DETALJER Velg etter avstand, kabelvei, servicebehov, effektforbruk og dokumentert støtte. Ingen av de tre løsningene er best i alle installasjoner. T22

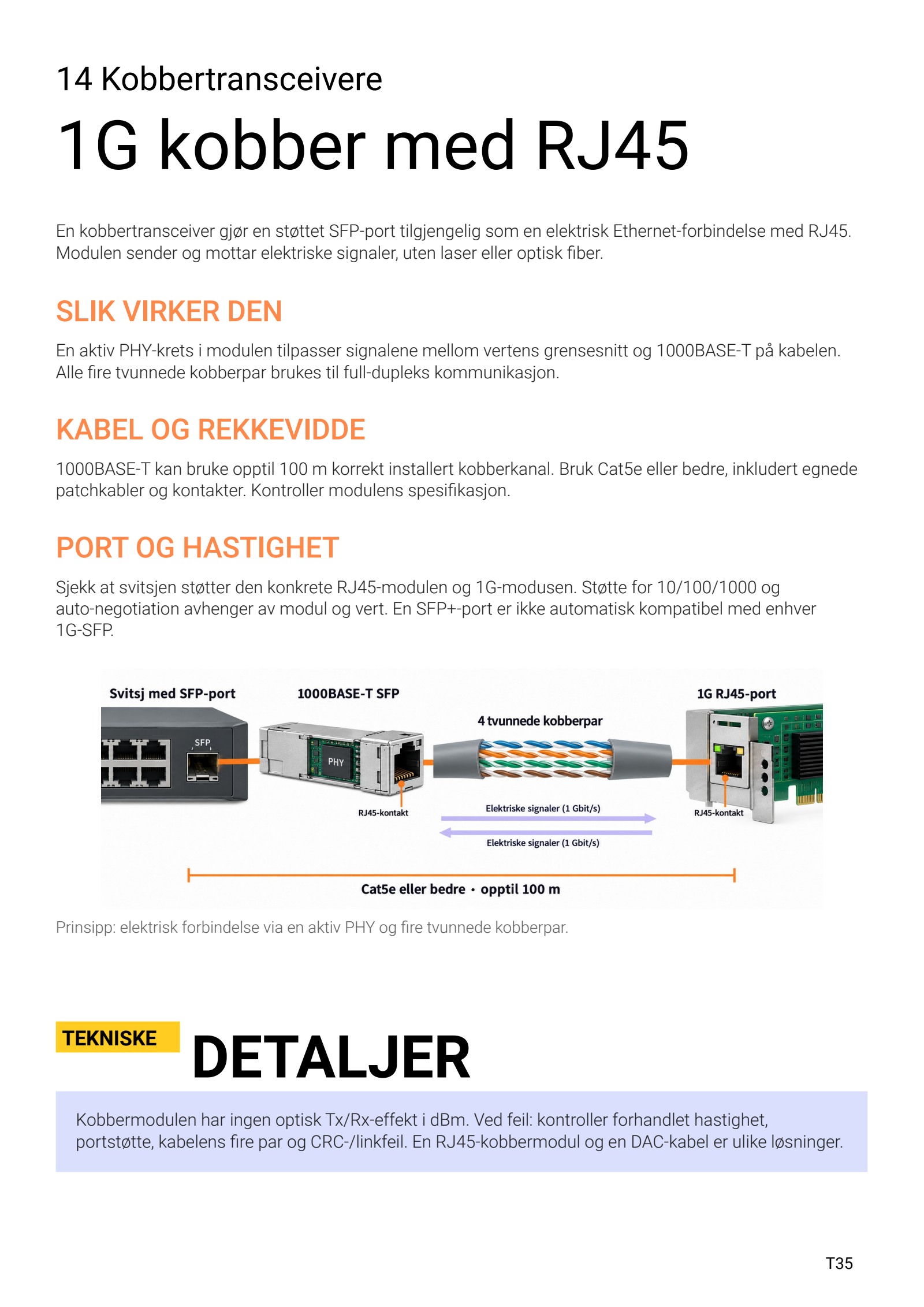

14 Kobbertransceivere 1G kobber med RJ45 En kobbertransceiver gjør en støttet SFP-port tilgjengelig som en elektrisk Ethernet-forbindelse med RJ45. Modulen sender og mottar elektriske signaler, uten laser eller optisk fiber. SLIK VIRKER DEN En aktiv PHY-krets i modulen tilpasser signalene mellom vertens grensesnitt og 1000BASE-T på kabelen. Alle fire tvunnede kobberpar brukes til full-dupleks kommunikasjon. KABEL OG REKKEVIDDE 1000BASE-T kan bruke opptil 100 m korrekt installert kobberkanal. Bruk Cat5e eller bedre, inkludert egnede patchkabler og kontakter. Kontroller modulens spesifikasjon. PORT OG HASTIGHET Sjekk at svitsjen støtter den konkrete RJ45-modulen og 1G-modusen. Støtte for 10/100/1000 og auto-negotiation avhenger av modul og vert. En SFP+-port er ikke automatisk kompatibel med enhver 1G-SFP . Prinsipp: elektrisk forbindelse via en aktiv PHY og fire tvunnede kobberpar. TEKNISKE DETALJER Kobbermodulen har ingen optisk Tx/Rx-effekt i dBm. Ved feil: kontroller forhandlet hastighet, portstøtte, kabelens fire par og CRC-/linkfeil. En RJ45-kobbermodul og en DAC-kabel er ulike løsninger. T35

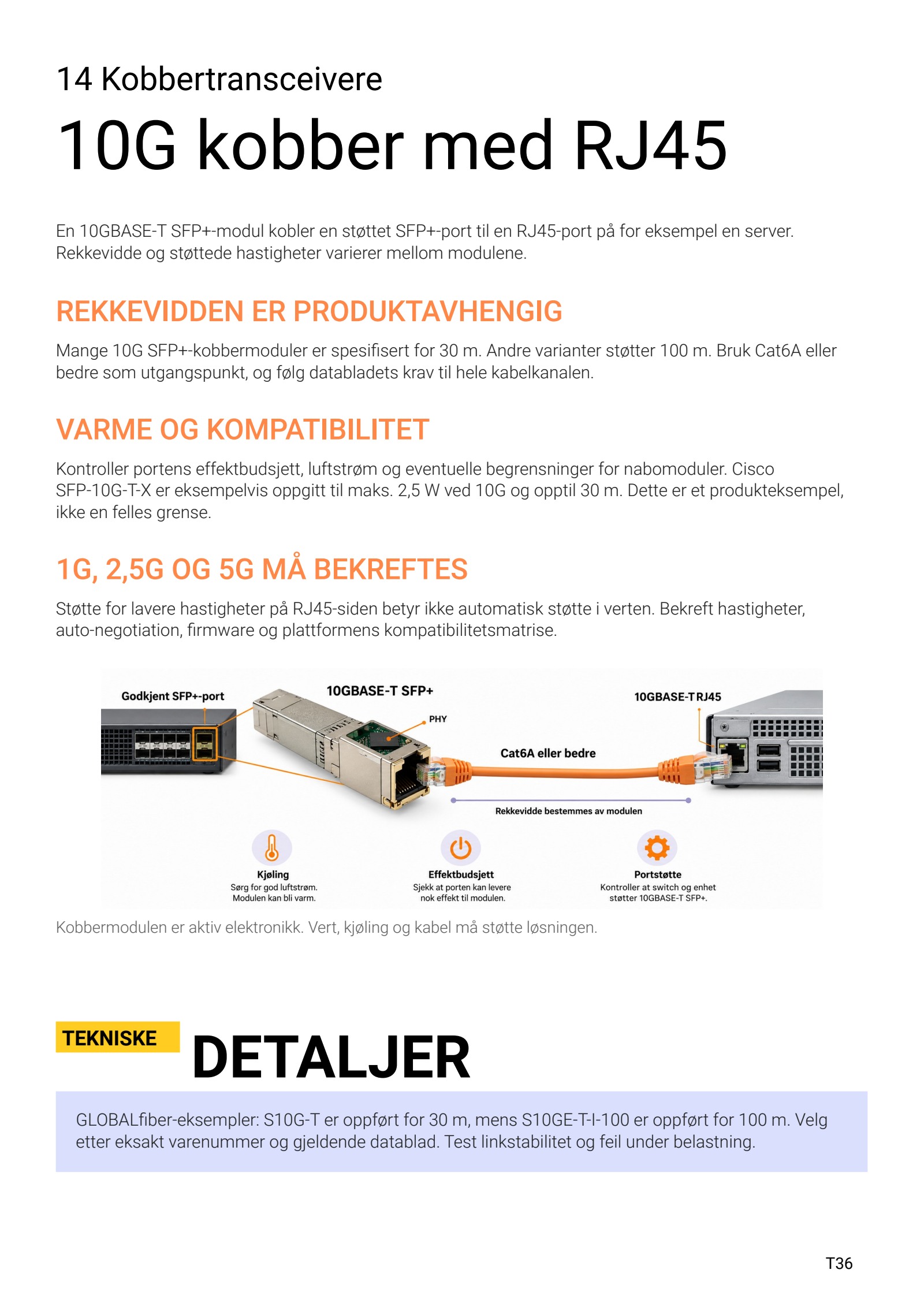

14 Kobbertransceivere 10G kobber med RJ45 En 10GBASE-T SFP+-modul kobler en støttet SFP+-port til en RJ45-port på for eksempel en server. Rekkevidde og støttede hastigheter varierer mellom modulene. REKKEVIDDEN ER PRODUKTAVHENGIG Mange 10G SFP+-kobbermoduler er spesifisert for 30 m. Andre varianter støtter 100 m. Bruk Cat6A eller bedre som utgangspunkt, og følg databladets krav til hele kabelkanalen. VARME OG KOMPATIBILITET Kontroller portens effektbudsjett, luftstrøm og eventuelle begrensninger for nabomoduler. Cisco SFP-10G-T-X er eksempelvis oppgitt til maks. 2,5 W ved 10G og opptil 30 m. Dette er et produkteksempel, ikke en felles grense. 1G, 2,5G OG 5G MÅ BEKREFTES Støtte for lavere hastigheter på RJ45-siden betyr ikke automatisk støtte i verten. Bekreft hastigheter, auto-negotiation, firmware og plattformens kompatibilitetsmatrise. Kobbermodulen er aktiv elektronikk. Vert, kjøling og kabel må støtte løsningen. TEKNISKE DETALJER GLOBALfiber-eksempler: S10G-T er oppført for 30 m, mens S10GE-T-I-100 er oppført for 100 m. Velg etter eksakt varenummer og gjeldende datablad. Test linkstabilitet og feil under belastning. T36
