DAC, AOC og breakout

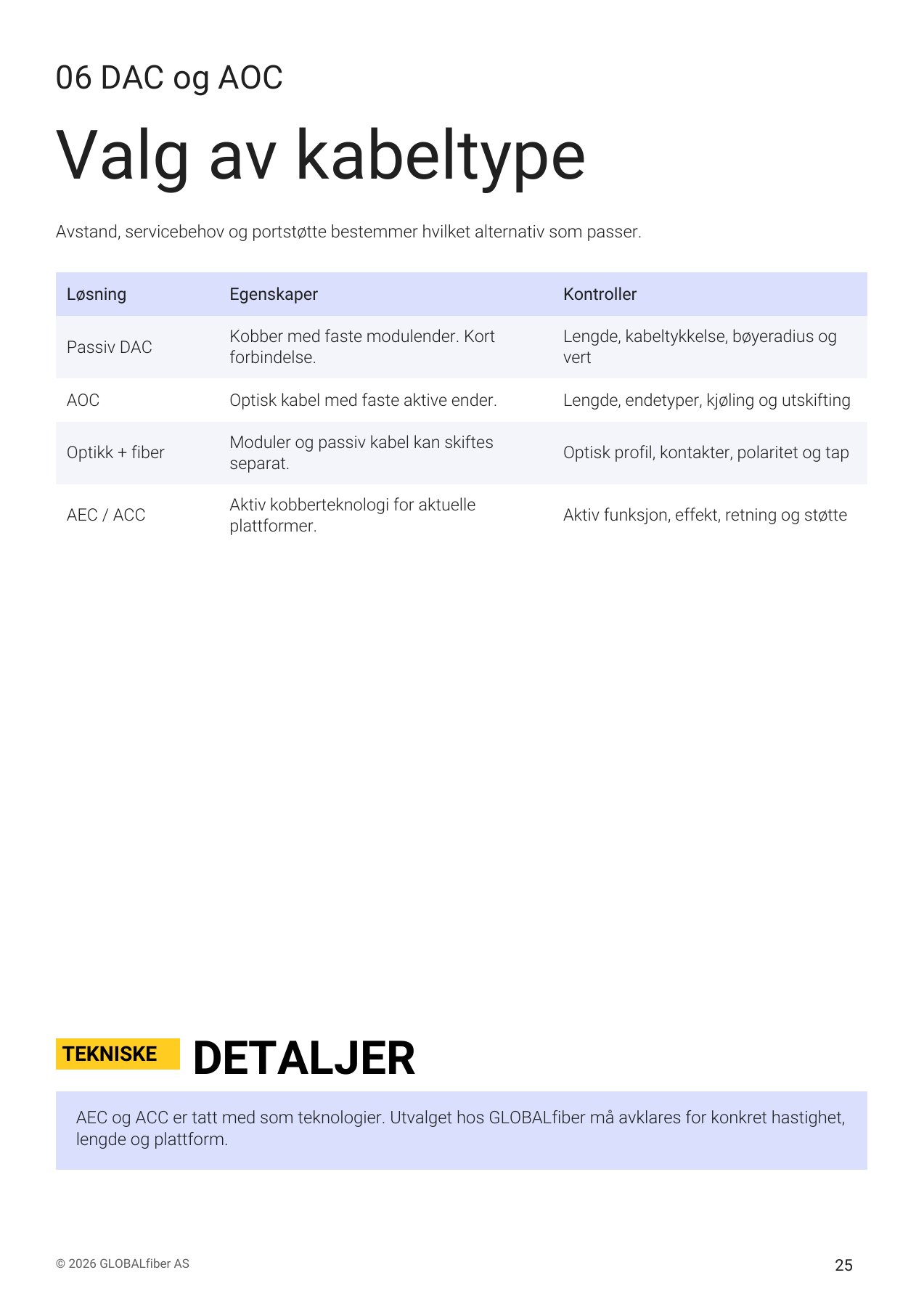

Avstand, servicebehov og portstøtte bestemmer hvilket alternativ som passer.

AEC og ACC er tatt med som teknologier. Utvalget hos GLOBALfiber må avklares for konkret hastighet, lengde og plattform.

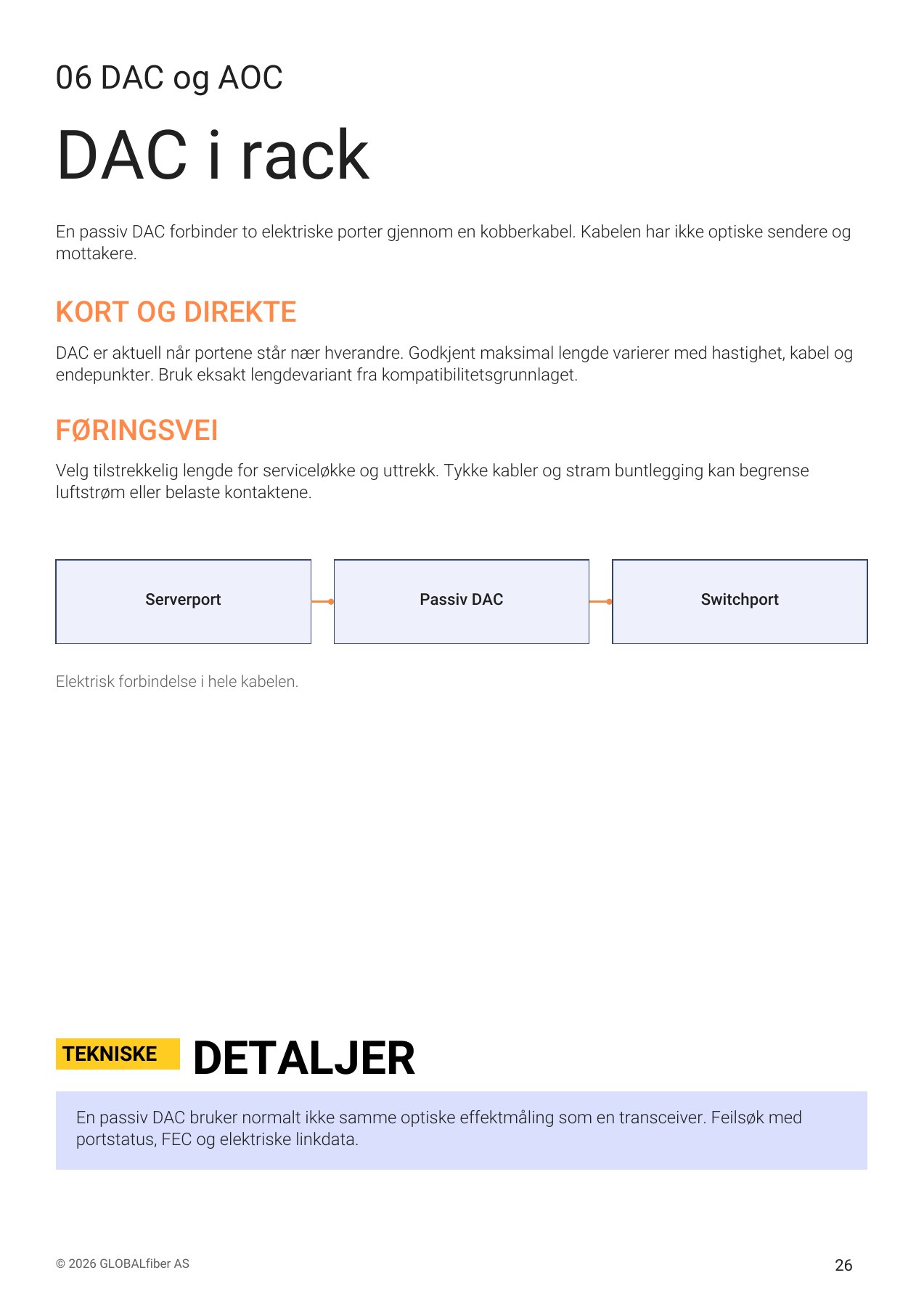

En passiv DAC forbinder to elektriske porter gjennom en kobberkabel. Kabelen har ikke optiske sendere og mottakere.

KORT OG DIREKTE

DAC er aktuell når portene står nær hverandre. Godkjent maksimal lengde varierer med hastighet, kabel og endepunkter. Bruk eksakt lengdevariant fra kompatibilitetsgrunnlaget.

FØRINGSVEI

Velg tilstrekkelig lengde for serviceløkke og uttrekk. Tykke kabler og stram buntlegging kan begrense luftstrøm eller belaste kontaktene.

En passiv DAC bruker normalt ikke samme optiske effektmåling som en transceiver. Feilsøk med portstatus, FEC og elektriske linkdata.

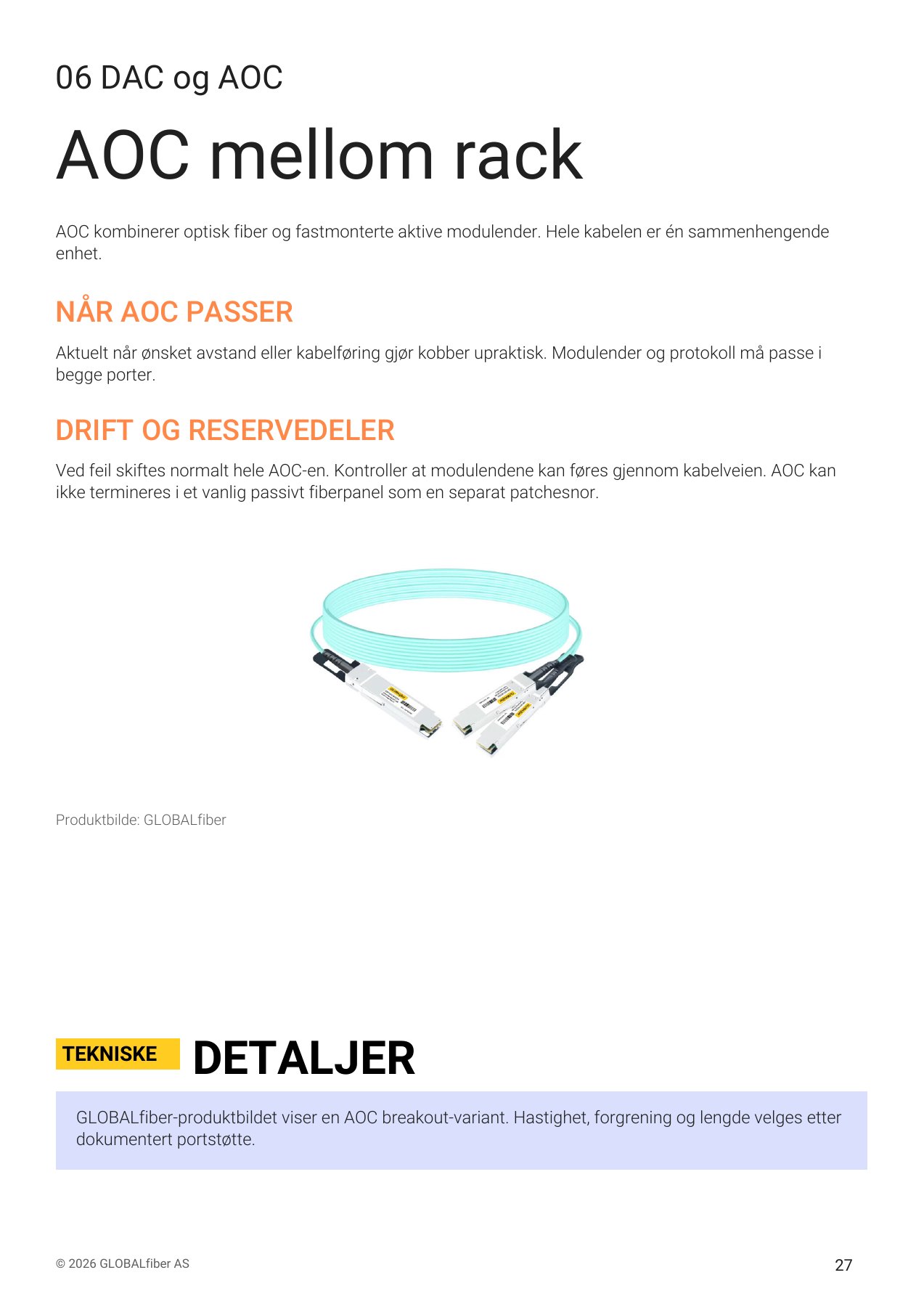

AOC kombinerer optisk fiber og fastmonterte aktive modulender. Hele kabelen er én sammenhengende enhet.

NÅR AOC PASSER

Aktuelt når ønsket avstand eller kabelføring gjør kobber upraktisk. Modulender og protokoll må passe i begge porter.

DRIFT OG RESERVEDELER

Ved feil skiftes normalt hele AOC-en. Kontroller at modulendene kan føres gjennom kabelveien. AOC kan ikke termineres i et vanlig passivt fiberpanel som en separat patchesnor.

GLOBALfiber-produktbildet viser en AOC breakout-variant. Hastighet, forgrening og lengde velges etter dokumentert portstøtte.

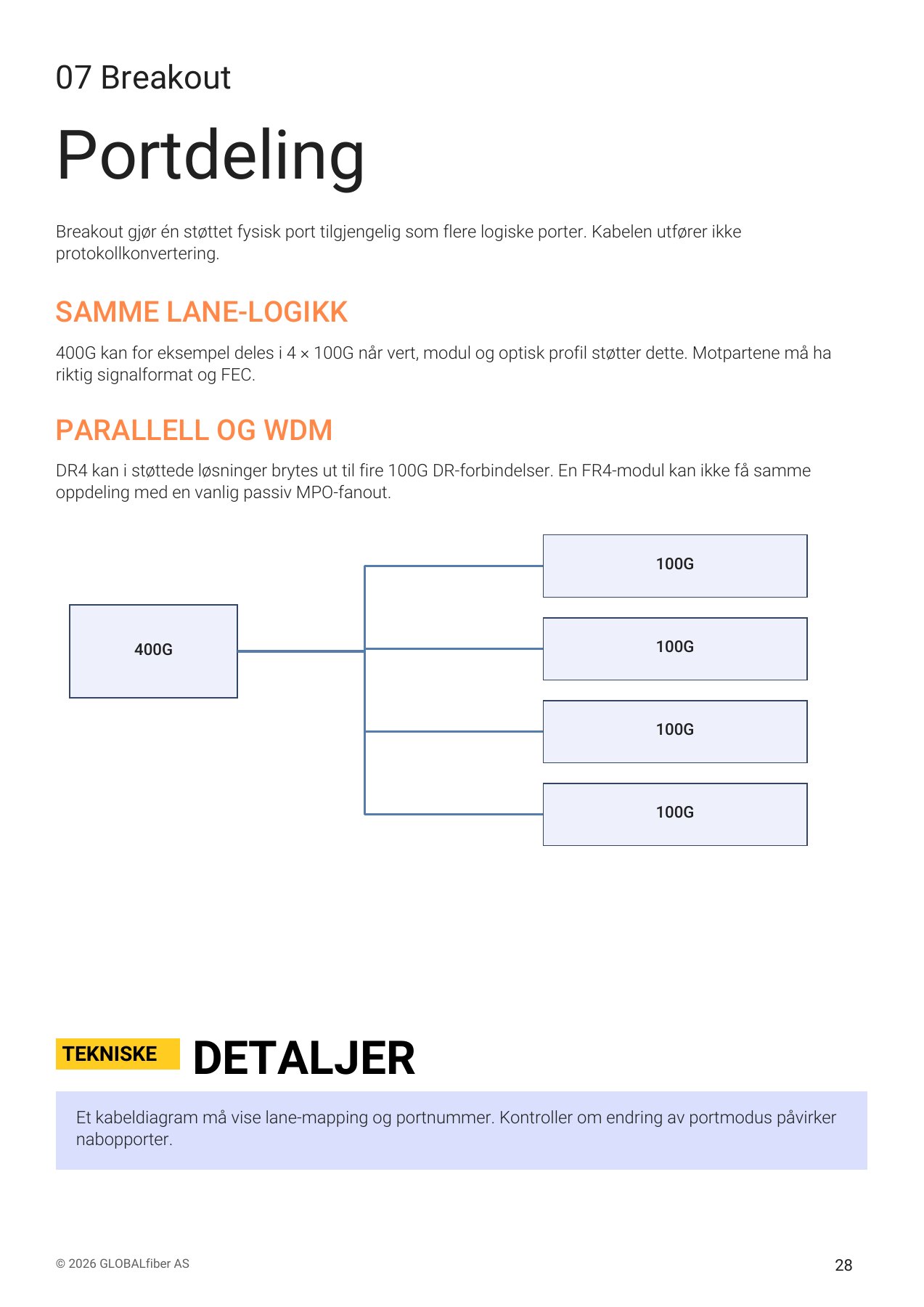

Breakout gjør én støttet fysisk port tilgjengelig som flere logiske porter. Kabelen utfører ikke protokollkonvertering.

SAMME LANE-LOGIKK

400G kan for eksempel deles i 4 × 100G når vert, modul og optisk profil støtter dette. Motpartene må ha riktig signalformat og FEC.

PARALLELL OG WDM

DR4 kan i støttede løsninger brytes ut til fire 100G DR-forbindelser. En FR4-modul kan ikke få samme oppdeling med en vanlig passiv MPO-fanout.

Et kabeldiagram må vise lane-mapping og portnummer. Kontroller om endring av portmodus påvirker nabopporter.

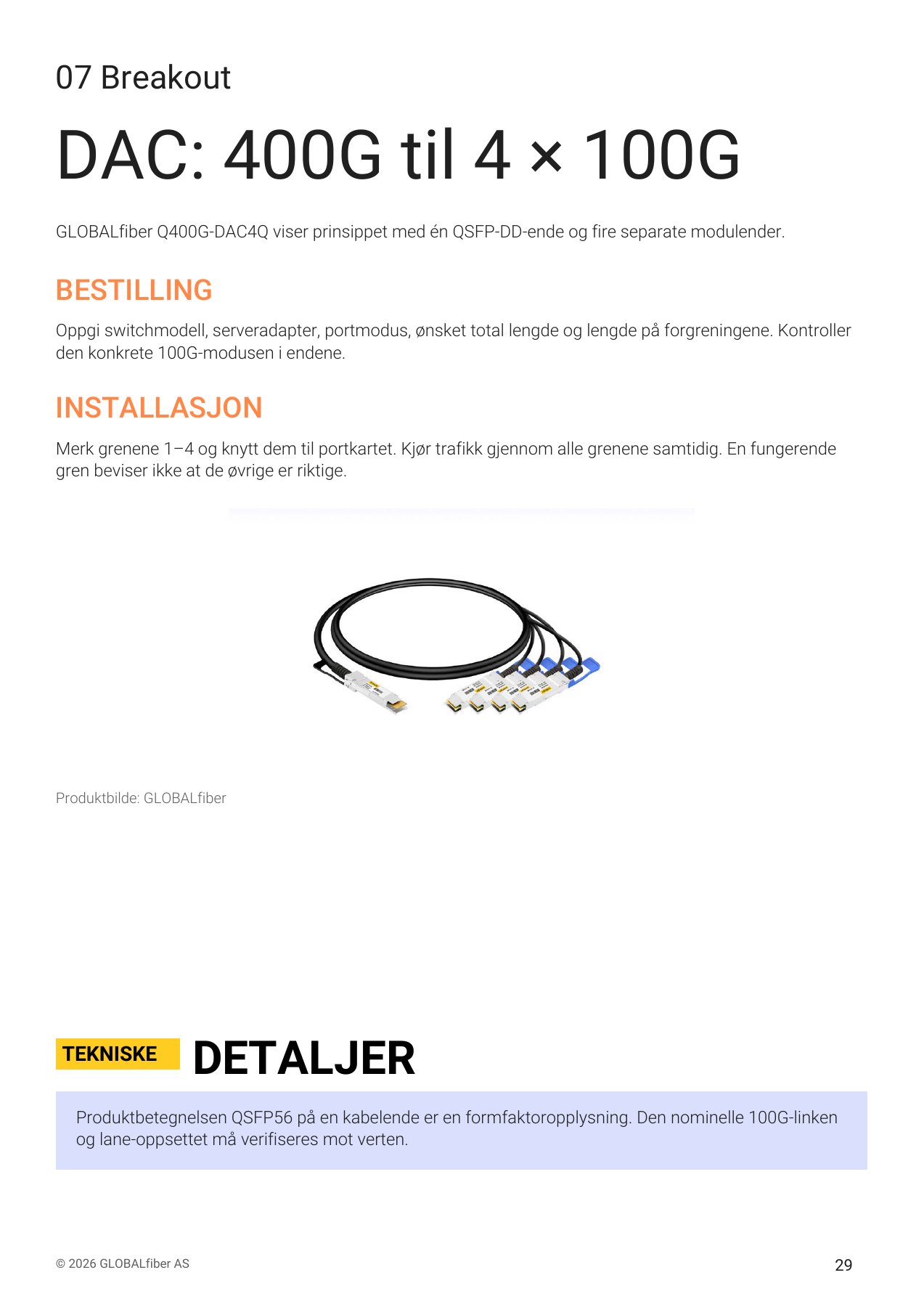

GLOBALfiber Q400G-DAC4Q viser prinsippet med én QSFP-DD-ende og fire separate modulender.

BESTILLING

Oppgi switchmodell, serveradapter, portmodus, ønsket total lengde og lengde på forgreningene. Kontroller den konkrete 100G-modusen i endene.

INSTALLASJON

Merk grenene 1–4 og knytt dem til portkartet. Kjør trafikk gjennom alle grenene samtidig. En fungerende gren beviser ikke at de øvrige er riktige.

Produktbetegnelsen QSFP56 på en kabelende er en formfaktoropplysning. Den nominelle 100G-linken og lane-oppsettet må verifiseres mot verten.

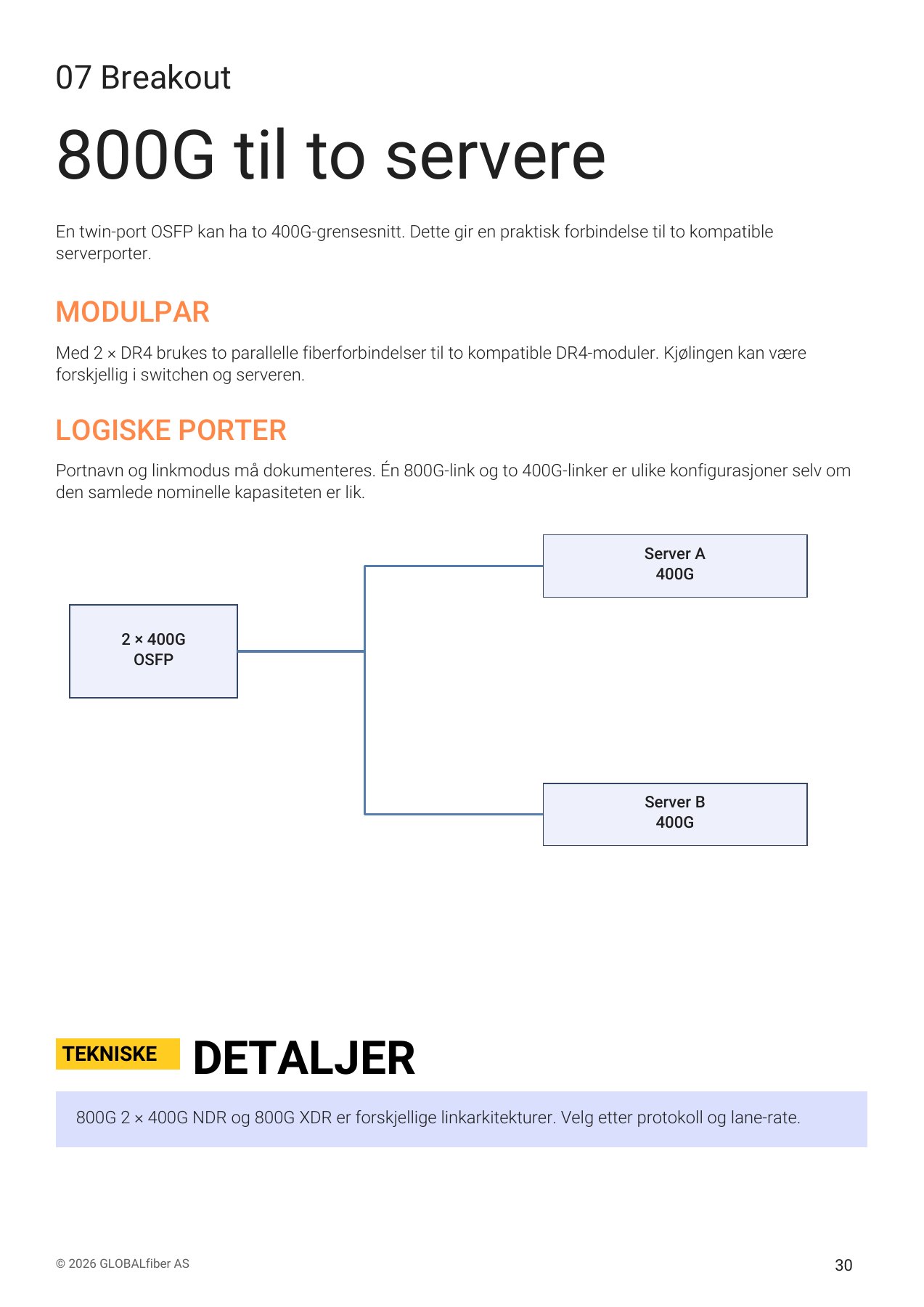

En twin-port OSFP kan ha to 400G-grensesnitt. Dette gir en praktisk forbindelse til to kompatible serverporter.

MODULPAR

Med 2 × DR4 brukes to parallelle fiberforbindelser til to kompatible DR4-moduler. Kjølingen kan være forskjellig i switchen og serveren.

LOGISKE PORTER

Portnavn og linkmodus må dokumenteres. Én 800G-link og to 400G-linker er ulike konfigurasjoner selv om den samlede nominelle kapasiteten er lik.

800G 2 × 400G NDR og 800G XDR er forskjellige linkarkitekturer. Velg etter protokoll og lane-rate.
