Optiske grensesnitt: LC, MPO og dual MPO

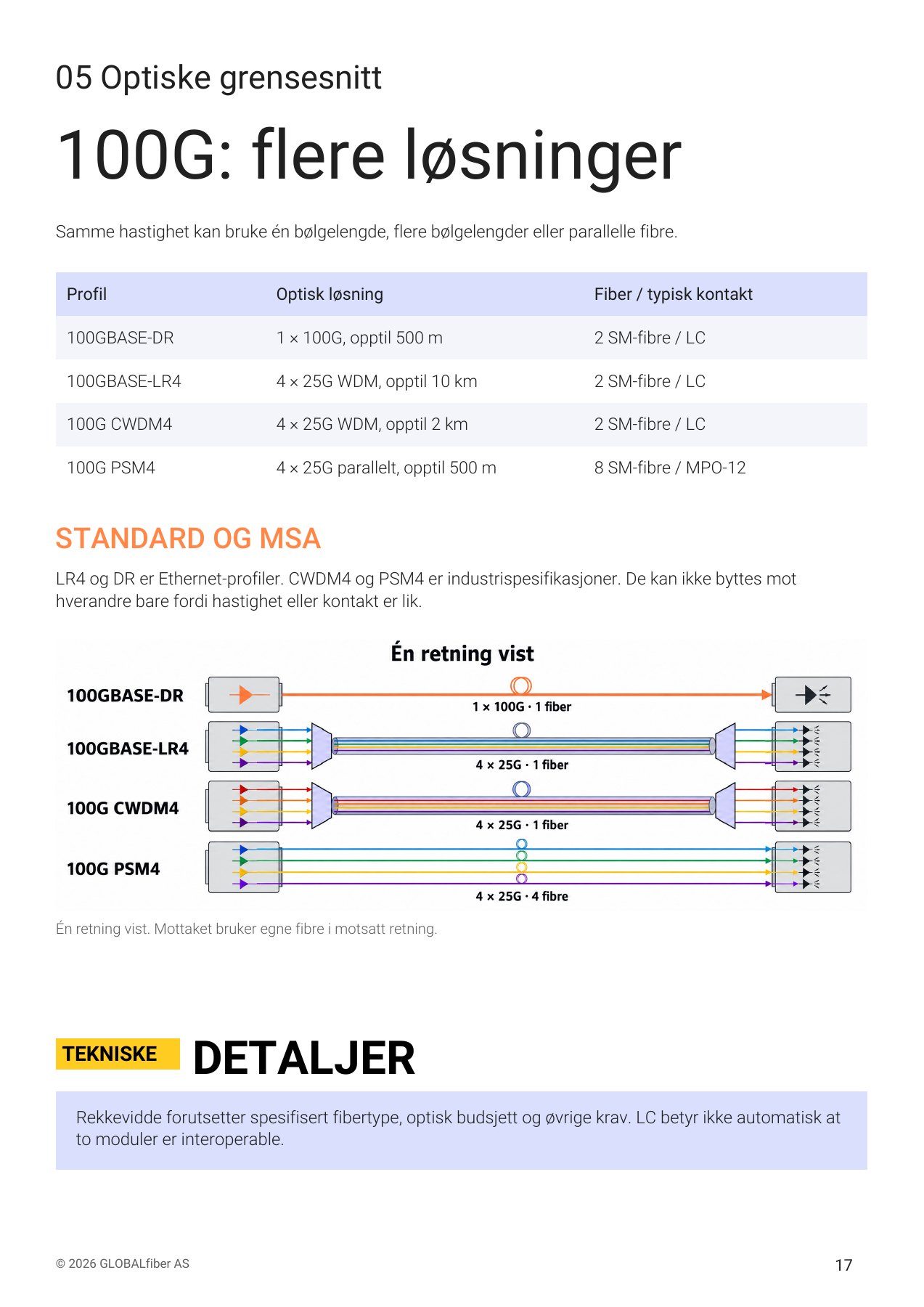

Samme hastighet kan bruke én bølgelengde, flere bølgelengder eller parallelle fibre.

STANDARD OG MSA

LR4 og DR er Ethernet-profiler. CWDM4 og PSM4 er industrispesifikasjoner. De kan ikke byttes mot hverandre bare fordi hastighet eller kontakt er lik.

Rekkevidde forutsetter spesifisert fibertype, optisk budsjett og øvrige krav. LC betyr ikke automatisk at to moduler er interoperable.

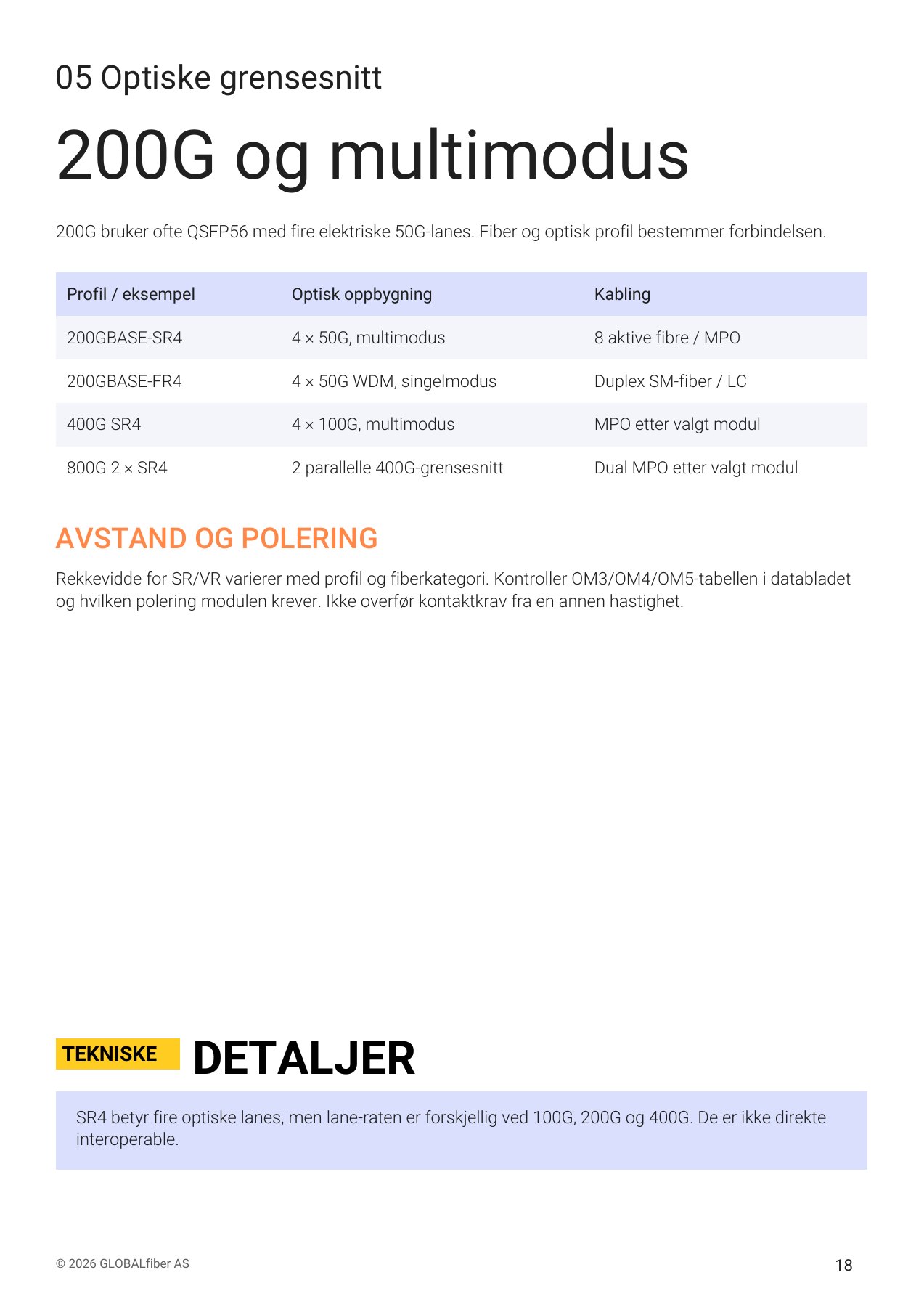

200G bruker ofte QSFP56 med fire elektriske 50G-lanes. Fiber og optisk profil bestemmer forbindelsen.

AVSTAND OG POLERING

Rekkevidde for SR/VR varierer med profil og fiberkategori. Kontroller OM3/OM4/OM5-tabellen i databladet og hvilken polering modulen krever. Ikke overfør kontaktkrav fra en annen hastighet.

SR4 betyr fire optiske lanes, men lane-raten er forskjellig ved 100G, 200G og 400G. De er ikke direkte interoperable.

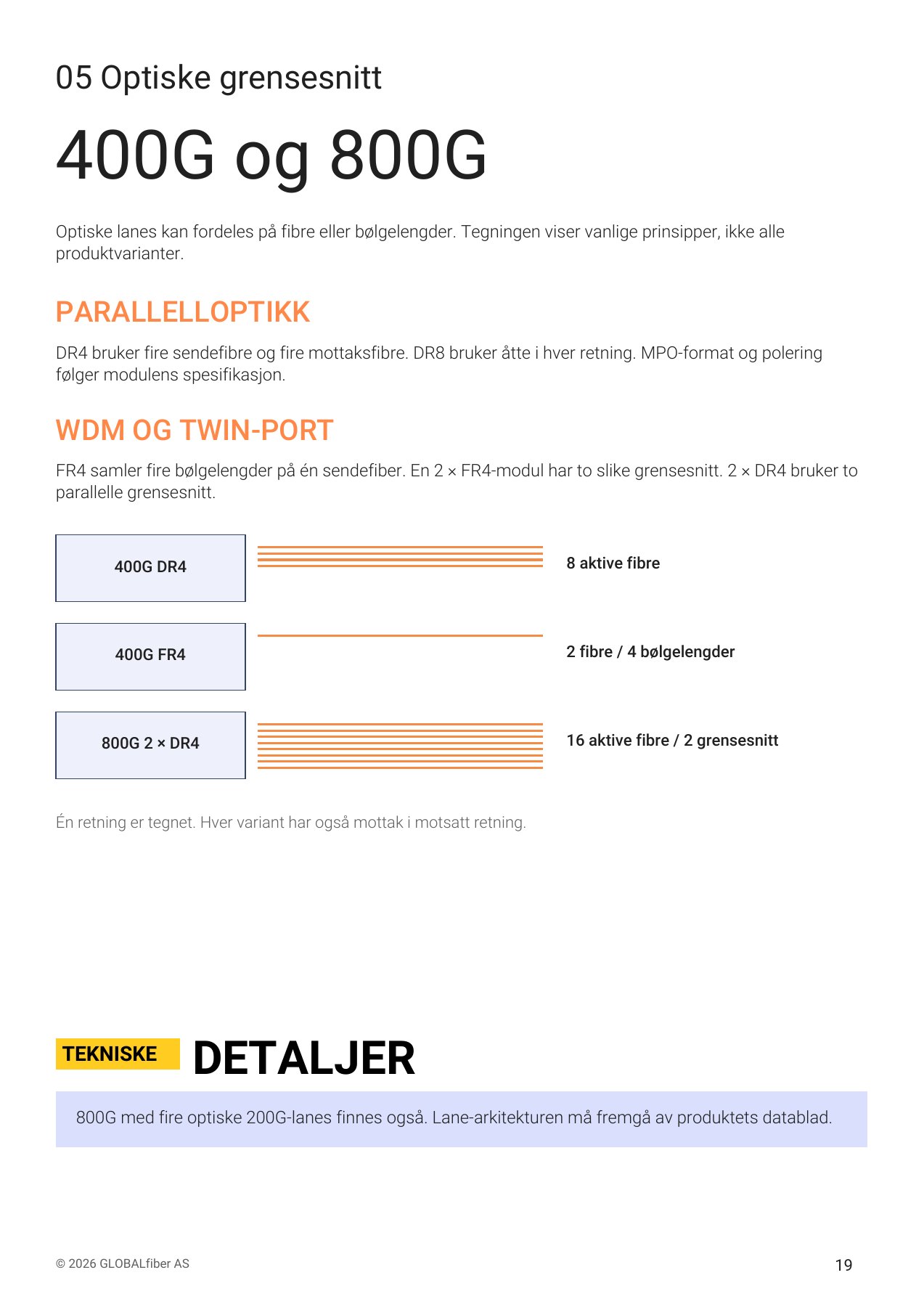

Optiske lanes kan fordeles på fibre eller bølgelengder. Tegningen viser vanlige prinsipper, ikke alle produktvarianter.

PARALLELLOPTIKK

DR4 bruker fire sendefibre og fire mottaksfibre. DR8 bruker åtte i hver retning. MPO-format og polering følger modulens spesifikasjon.

WDM OG TWIN-PORT

FR4 samler fire bølgelengder på én sendefiber. En 2 × FR4-modul har to slike grensesnitt. 2 × DR4 bruker to parallelle grensesnitt.

800G med fire optiske 200G-lanes finnes også. Lane-arkitekturen må fremgå av produktets datablad.

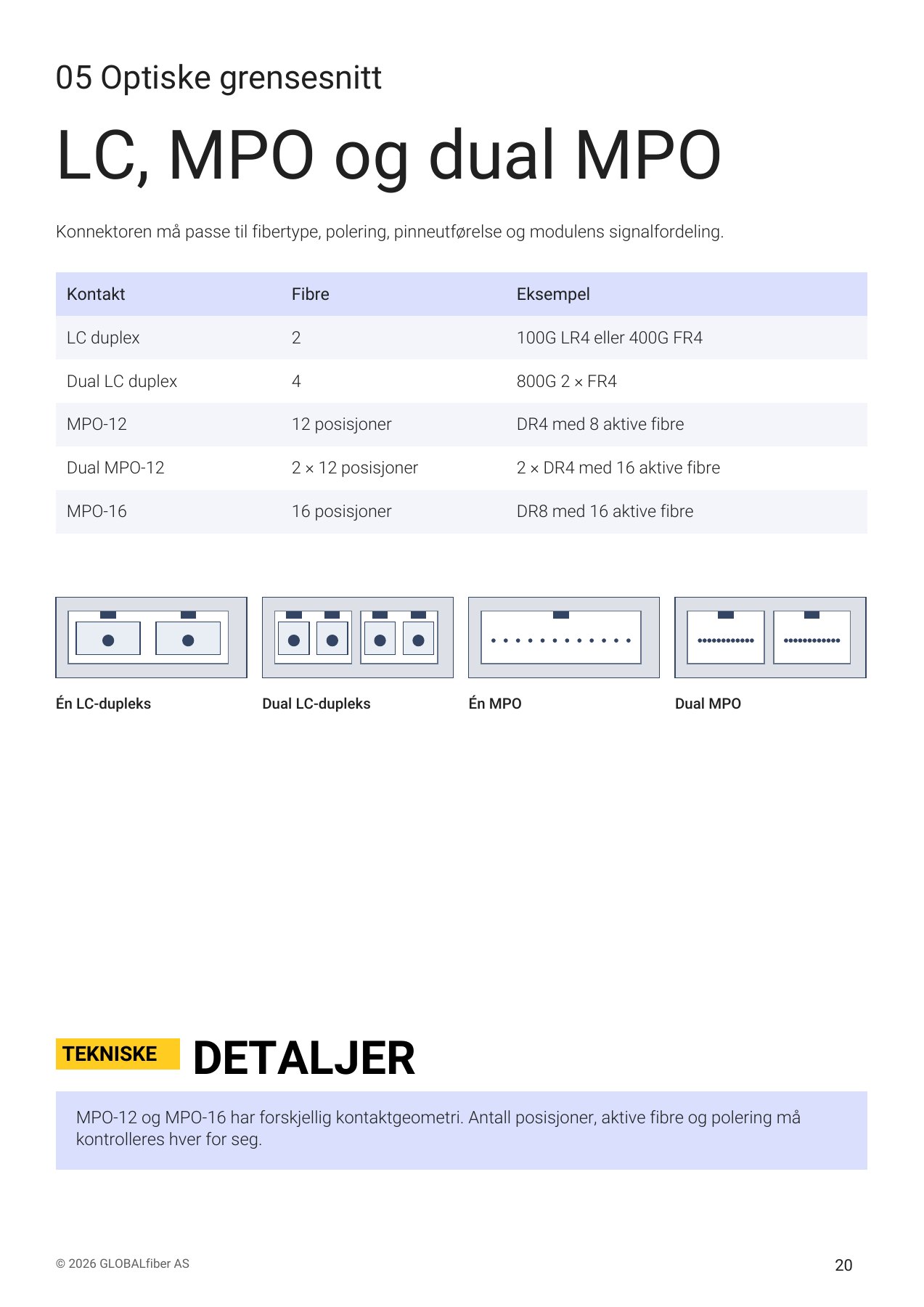

Konnektoren må passe til fibertype, polering, pinneutførelse og modulens signalfordeling.

MPO-12 og MPO-16 har forskjellig kontaktgeometri. Antall posisjoner, aktive fibre og polering må kontrolleres hver for seg.

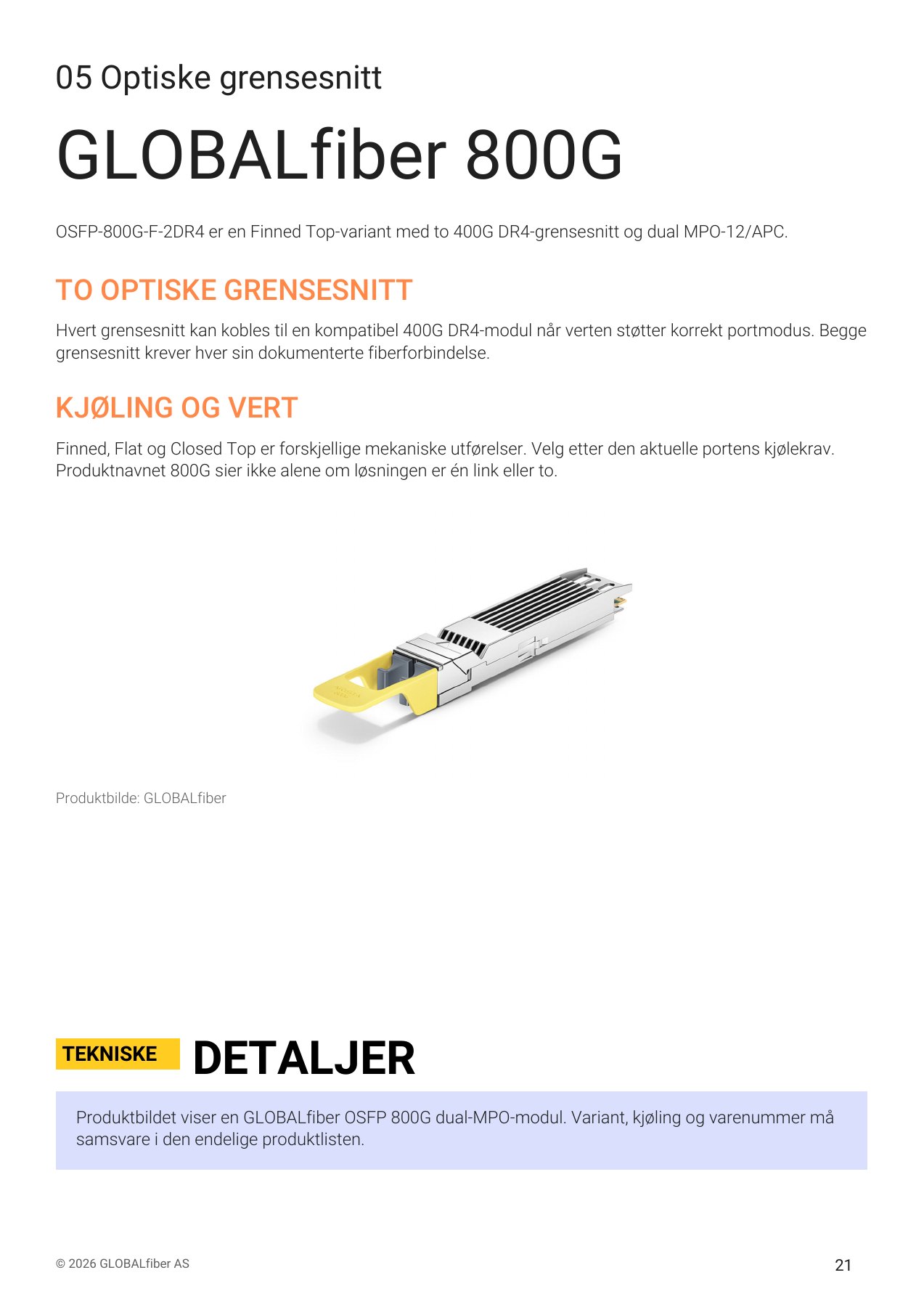

OSFP-800G-F-2DR4 er en Finned Top-variant med to 400G DR4-grensesnitt og dual MPO-12/APC.

TO OPTISKE GRENSESNITT

Hvert grensesnitt kan kobles til en kompatibel 400G DR4-modul når verten støtter korrekt portmodus. Begge grensesnitt krever hver sin dokumenterte fiberforbindelse.

KJØLING OG VERT

Finned, Flat og Closed Top er forskjellige mekaniske utførelser. Velg etter den aktuelle portens kjølekrav. Produktnavnet 800G sier ikke alene om løsningen er én link eller to.

Produktbildet viser en GLOBALfiber OSFP 800G dual-MPO-modul. Variant, kjøling og varenummer må samsvare i den endelige produktlisten.

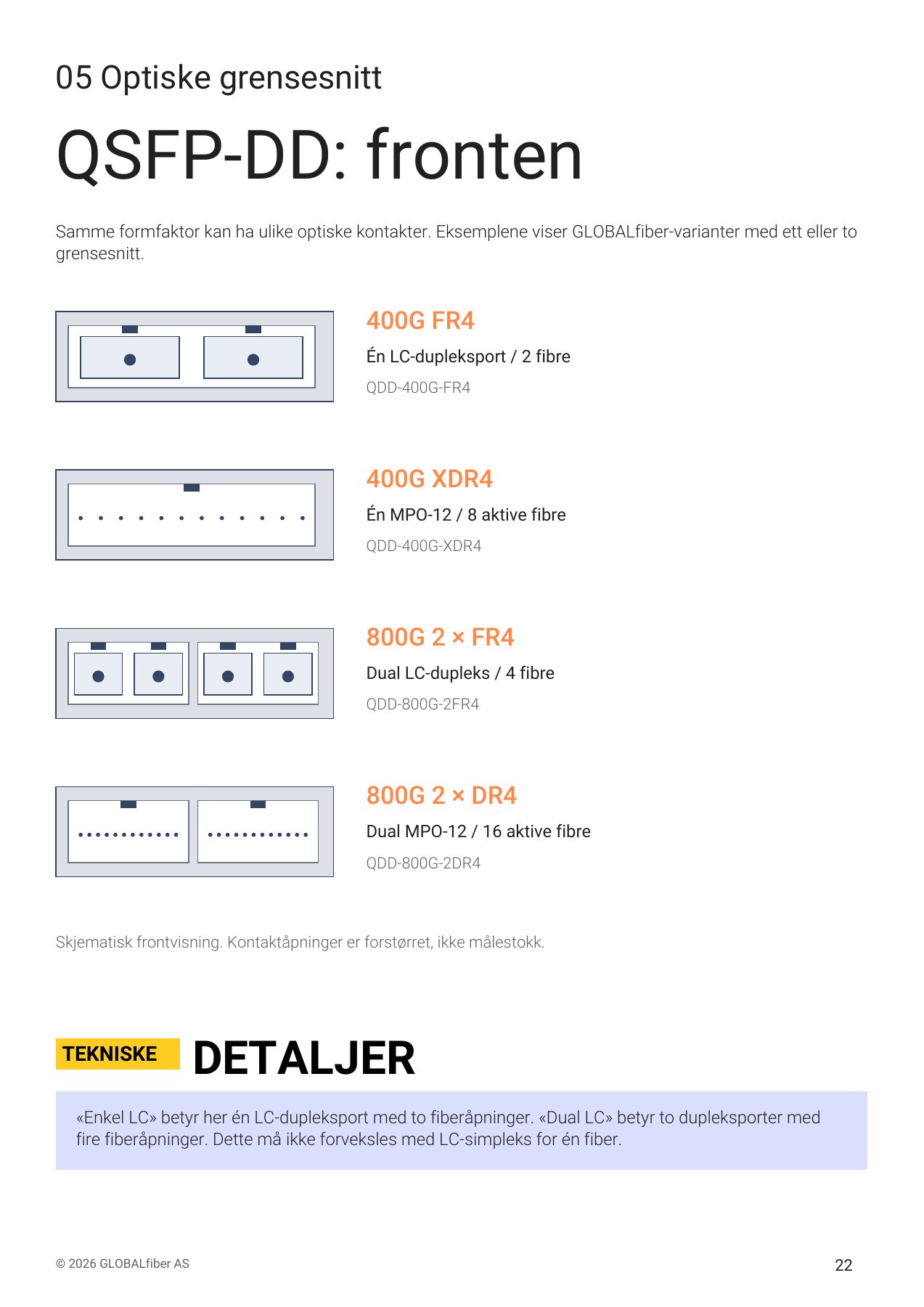

Samme formfaktor kan ha ulike optiske kontakter. Eksemplene viser GLOBALfiber-varianter med ett eller to grensesnitt.

• 400G FR4 · Én LC-dupleksport / 2 fibre · QDD-400G-FR4
• 400G XDR4 · Én MPO-12 / 8 aktive fibre · QDD-400G-XDR4
• 800G 2 × FR4 · Dual LC-dupleks / 4 fibre · QDD-800G-2FR4
• 800G 2 × DR4 · Dual MPO-12 / 16 aktive fibre · QDD-800G-2DR4

«Enkel LC» betyr her én LC-dupleksport med to fiberåpninger. «Dual LC» betyr to dupleksporter med fire fiberåpninger. Dette må ikke forveksles med LC-simpleks for én fiber.

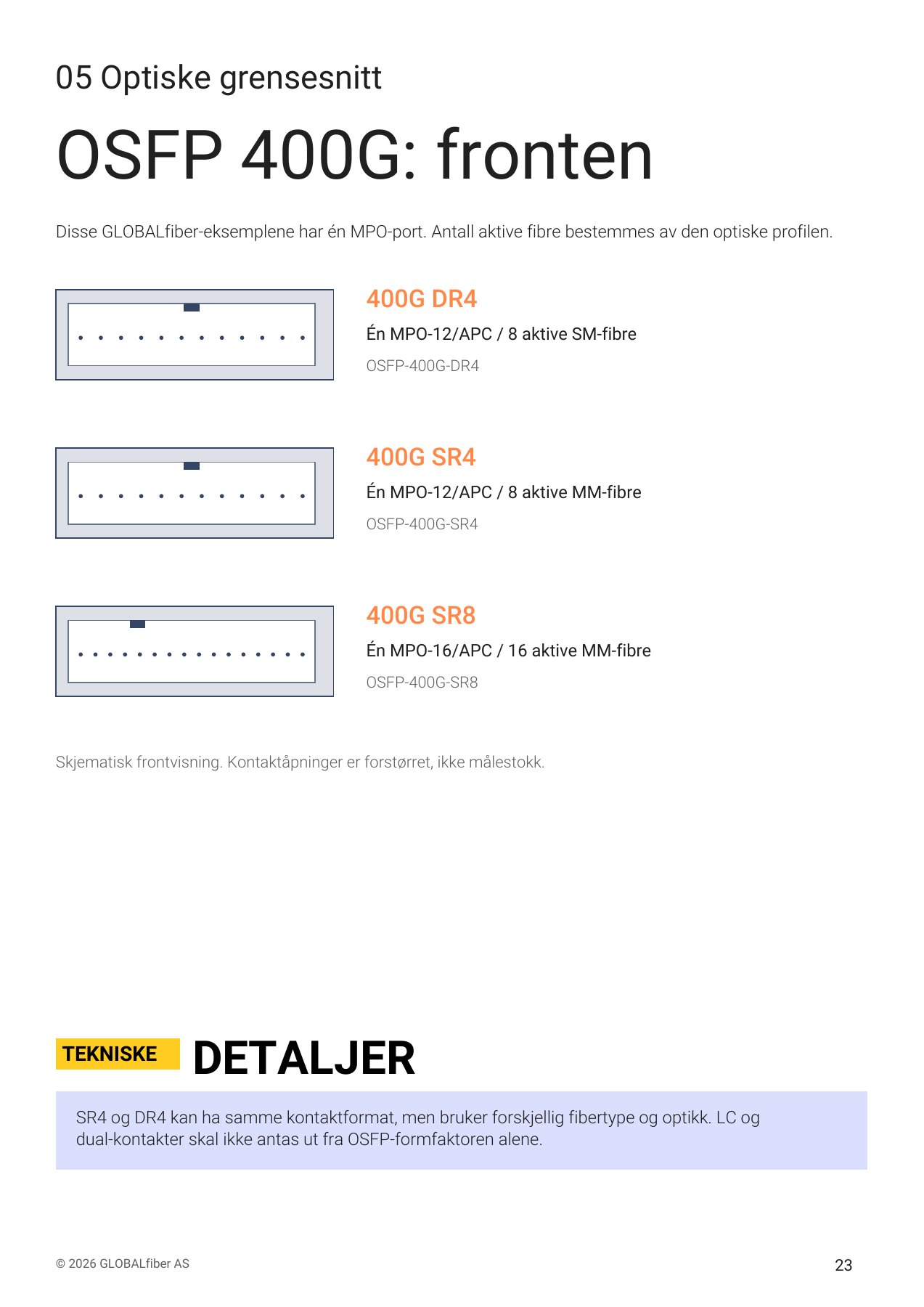

Disse GLOBALfiber-eksemplene har én MPO-port. Antall aktive fibre bestemmes av den optiske profilen.

• 400G DR4 · Én MPO-12/APC / 8 aktive SM-fibre · OSFP-400G-DR4
• 400G SR4 · Én MPO-12/APC / 8 aktive MM-fibre · OSFP-400G-SR4
• 400G SR8 · Én MPO-16/APC / 16 aktive MM-fibre · OSFP-400G-SR8

SR4 og DR4 kan ha samme kontaktformat, men bruker forskjellig fibertype og optikk. LC og dual-kontakter skal ikke antas ut fra OSFP-formfaktoren alene.

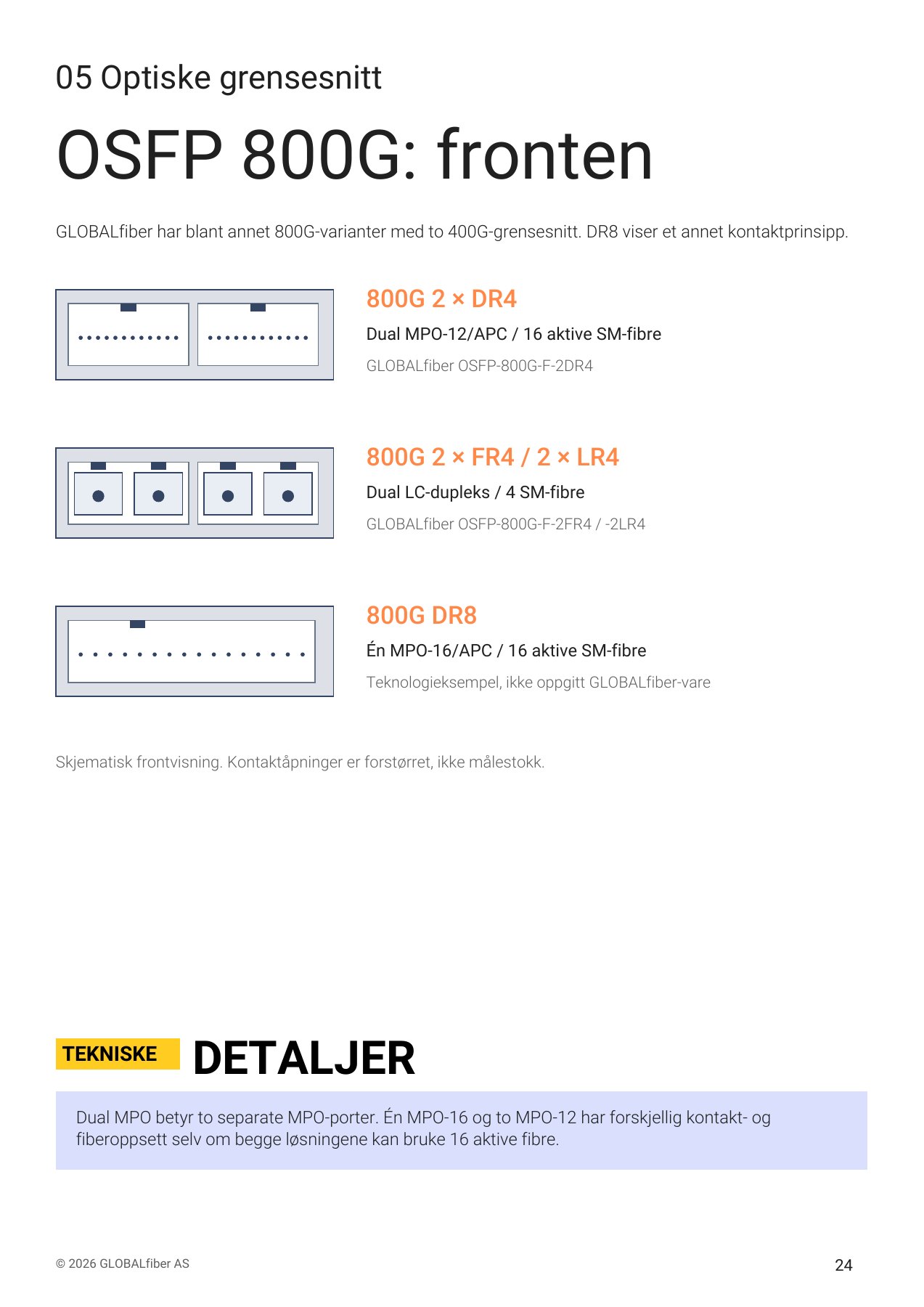

GLOBALfiber har blant annet 800G-varianter med to 400G-grensesnitt. DR8 viser et annet kontaktprinsipp.

• 800G 2 × DR4 · Dual MPO-12/APC / 16 aktive SM-fibre · GLOBALfiber OSFP-800G-F-2DR4
• 800G 2 × FR4 / 2 × LR4 · Dual LC-dupleks / 4 SM-fibre · GLOBALfiber OSFP-800G-F-2FR4 / -2LR4
• 800G DR8 · Én MPO-16/APC / 16 aktive SM-fibre · Teknologieksempel, ikke oppgitt GLOBALfiber-vare

Dual MPO betyr to separate MPO-porter. Én MPO-16 og to MPO-12 har forskjellig kontakt- og fiberoppsett selv om begge løsningene kan bruke 16 aktive fibre.
