Transceivere og formfaktorer 100–800G

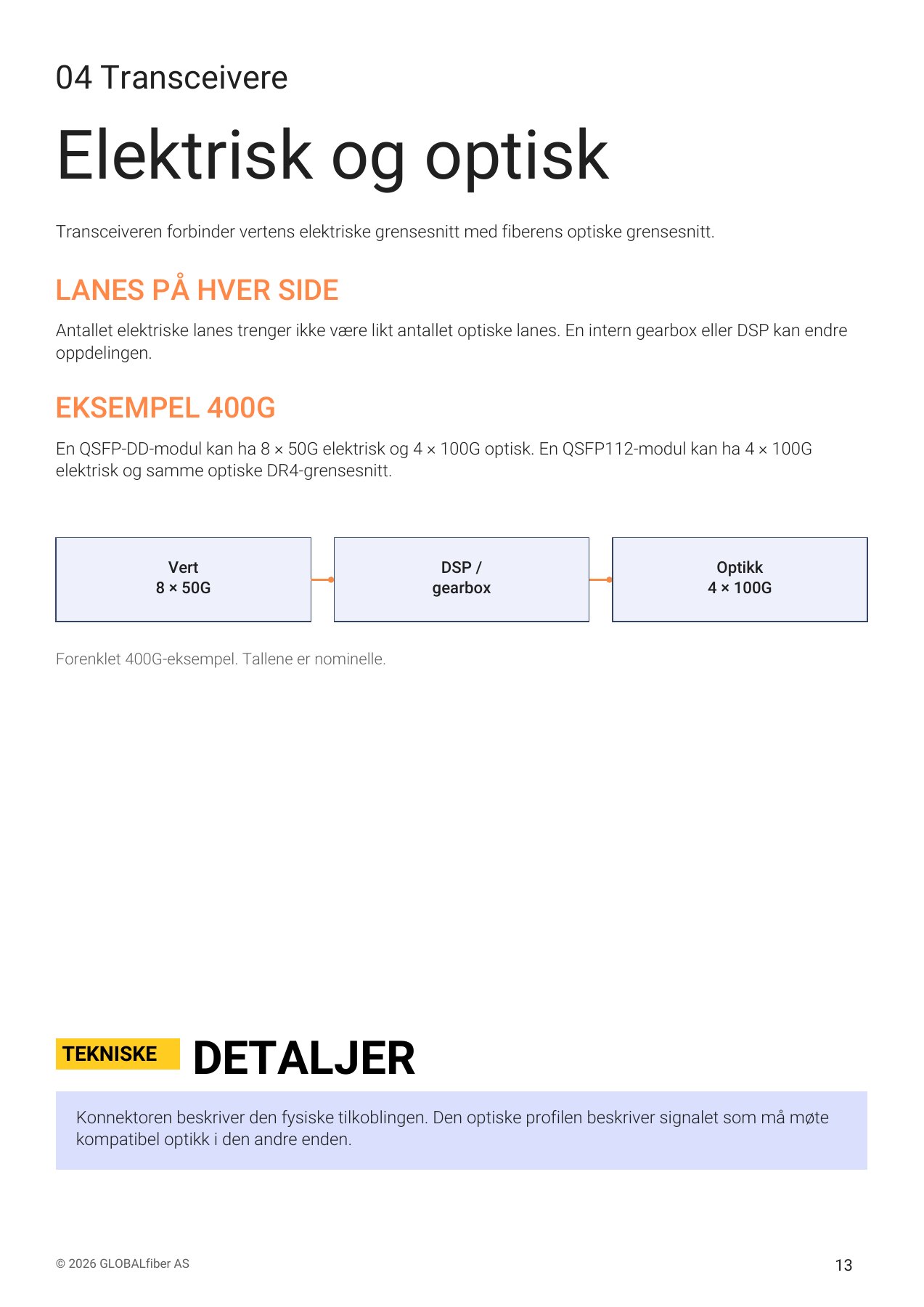

Transceiveren forbinder vertens elektriske grensesnitt med fiberens optiske grensesnitt.

LANES PÅ HVER SIDE

Antallet elektriske lanes trenger ikke være likt antallet optiske lanes. En intern gearbox eller DSP kan endre oppdelingen.

EKSEMPEL 400G

En QSFP-DD-modul kan ha 8 × 50G elektrisk og 4 × 100G optisk. En QSFP112-modul kan ha 4 × 100G elektrisk og samme optiske DR4-grensesnitt.

Konnektoren beskriver den fysiske tilkoblingen. Den optiske profilen beskriver signalet som må møte kompatibel optikk i den andre enden.

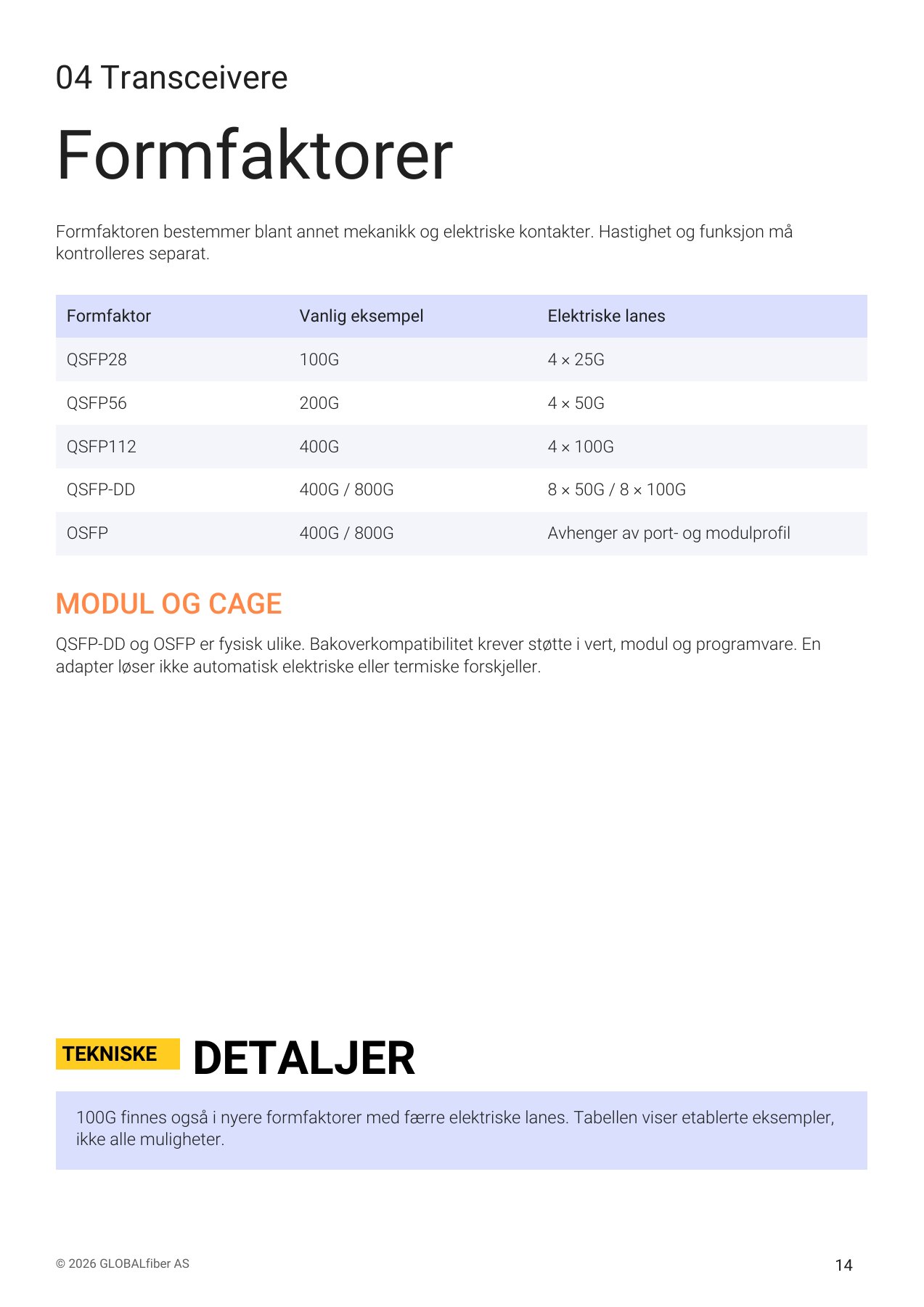

Formfaktoren bestemmer blant annet mekanikk og elektriske kontakter. Hastighet og funksjon må kontrolleres separat.

MODUL OG CAGE

QSFP-DD og OSFP er fysisk ulike. Bakoverkompatibilitet krever støtte i vert, modul og programvare. En adapter løser ikke automatisk elektriske eller termiske forskjeller.

100G finnes også i nyere formfaktorer med færre elektriske lanes. Tabellen viser etablerte eksempler, ikke alle muligheter.

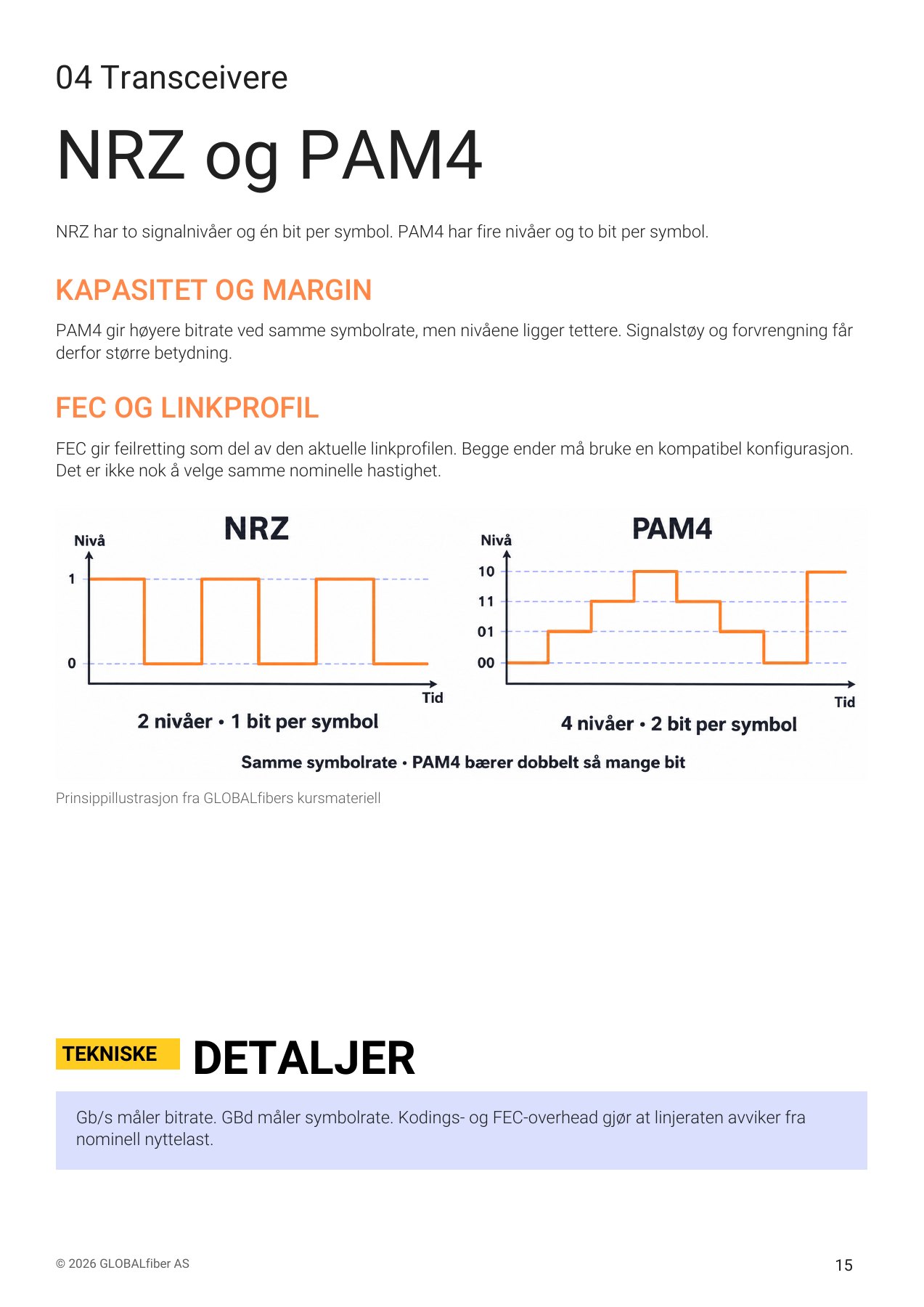

NRZ har to signalnivåer og én bit per symbol. PAM4 har fire nivåer og to bit per symbol.

KAPASITET OG MARGIN

PAM4 gir høyere bitrate ved samme symbolrate, men nivåene ligger tettere. Signalstøy og forvrengning får derfor større betydning.

FEC OG LINKPROFIL

FEC gir feilretting som del av den aktuelle linkprofilen. Begge ender må bruke en kompatibel konfigurasjon. Det er ikke nok å velge samme nominelle hastighet.

Gb/s måler bitrate. GBd måler symbolrate. Kodings- og FEC-overhead gjør at linjeraten avviker fra nominell nyttelast.

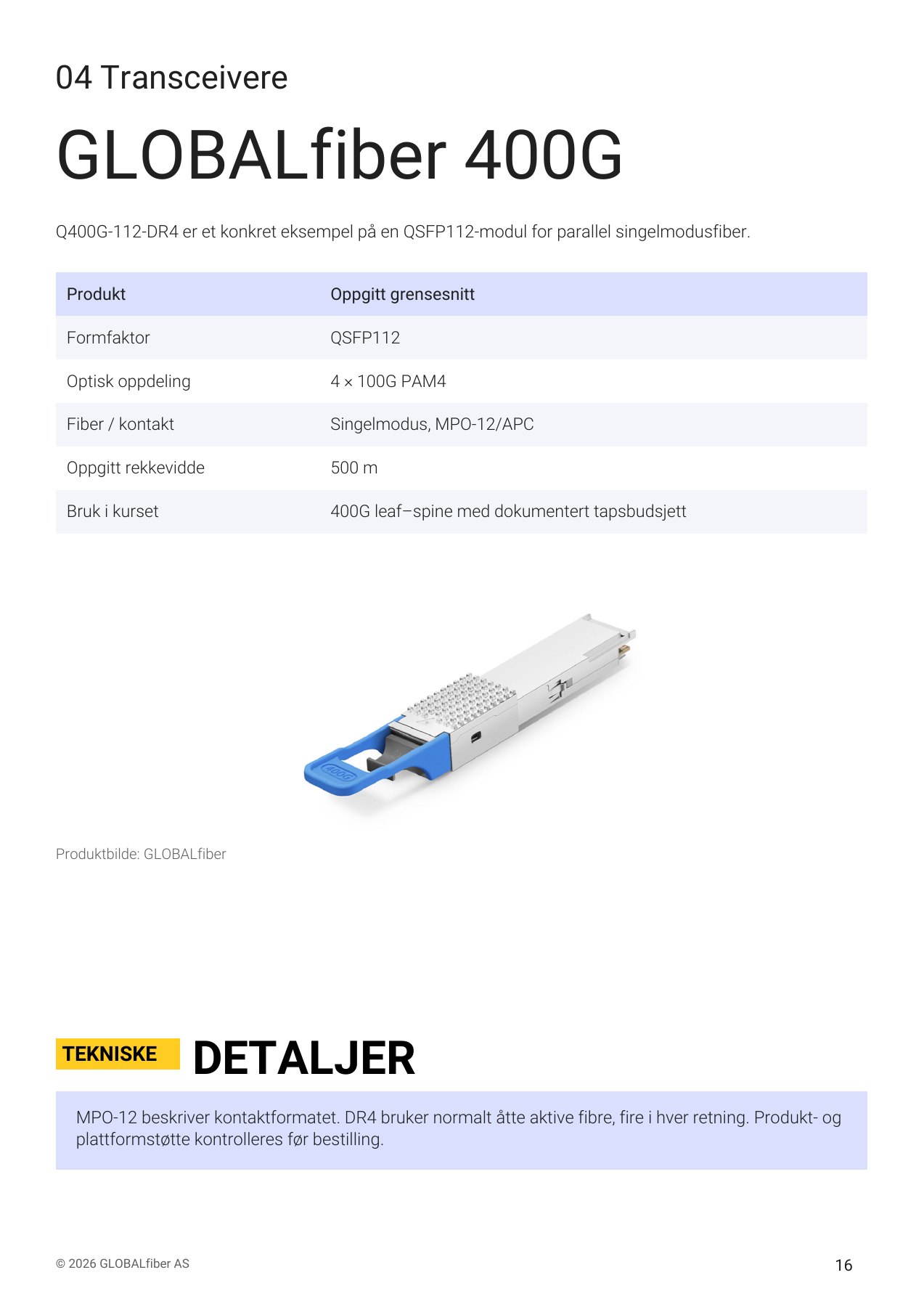

Q400G-112-DR4 er et konkret eksempel på en QSFP112-modul for parallel singelmodusfiber.

MPO-12 beskriver kontaktformatet. DR4 bruker normalt åtte aktive fibre, fire i hver retning. Produkt- og plattformstøtte kontrolleres før bestilling.
