GLOBALfiber datasenterkurs · Del 6 av 13

Kjøling, effekt og luftstrøm

Transceiverens kjøleutførelse og effekt må passe til verten. OSFP-varianter og luftstrøm kontrolleres separat i switch og server, også når forbindelsen har samme hastighet.

Fra GLOBALfibers datasenterkompendium, side 31–33. Åpent kurs med illustrasjoner og lesbar tekst. Produktvalg kontrolleres mot datablad og aktuell plattform.

OSFP kjøleutførelser

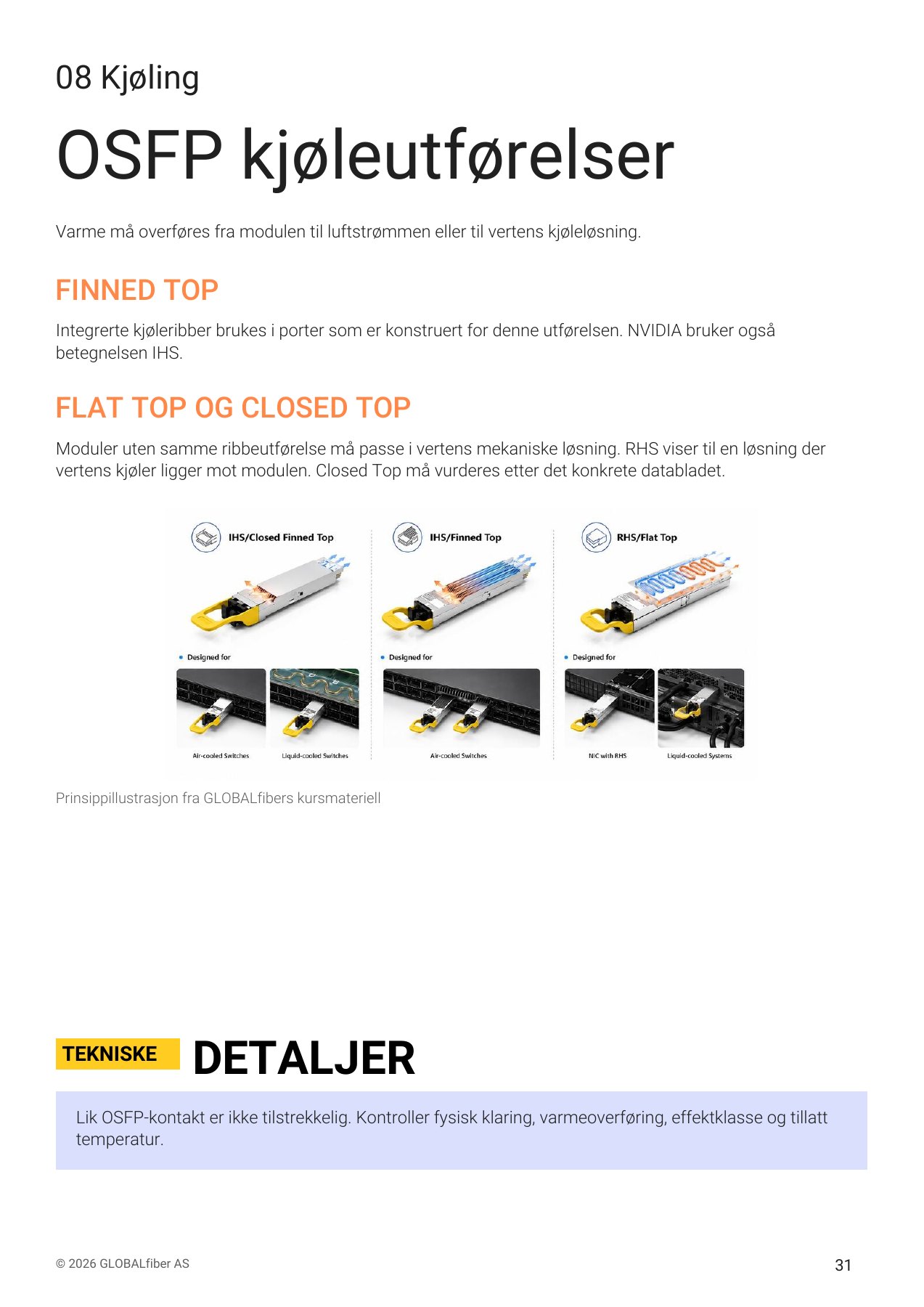

OSFP kjøleutførelser – GLOBALfiber datasenterkurs, side 31
GLOBALfiber datasenterkurs · Side 31. Trykk på siden for større visning.
Les innholdet som tekst

Varme må overføres fra modulen til luftstrømmen eller til vertens kjøleløsning.

FINNED TOP

Integrerte kjøleribber brukes i porter som er konstruert for denne utførelsen. NVIDIA bruker også betegnelsen IHS.

FLAT TOP OG CLOSED TOP

Moduler uten samme ribbeutførelse må passe i vertens mekaniske løsning. RHS viser til en løsning der vertens kjøler ligger mot modulen. Closed Top må vurderes etter det konkrete databladet.

Lik OSFP-kontakt er ikke tilstrekkelig. Kontroller fysisk klaring, varmeoverføring, effektklasse og tillatt temperatur.

Effekt og temperatur

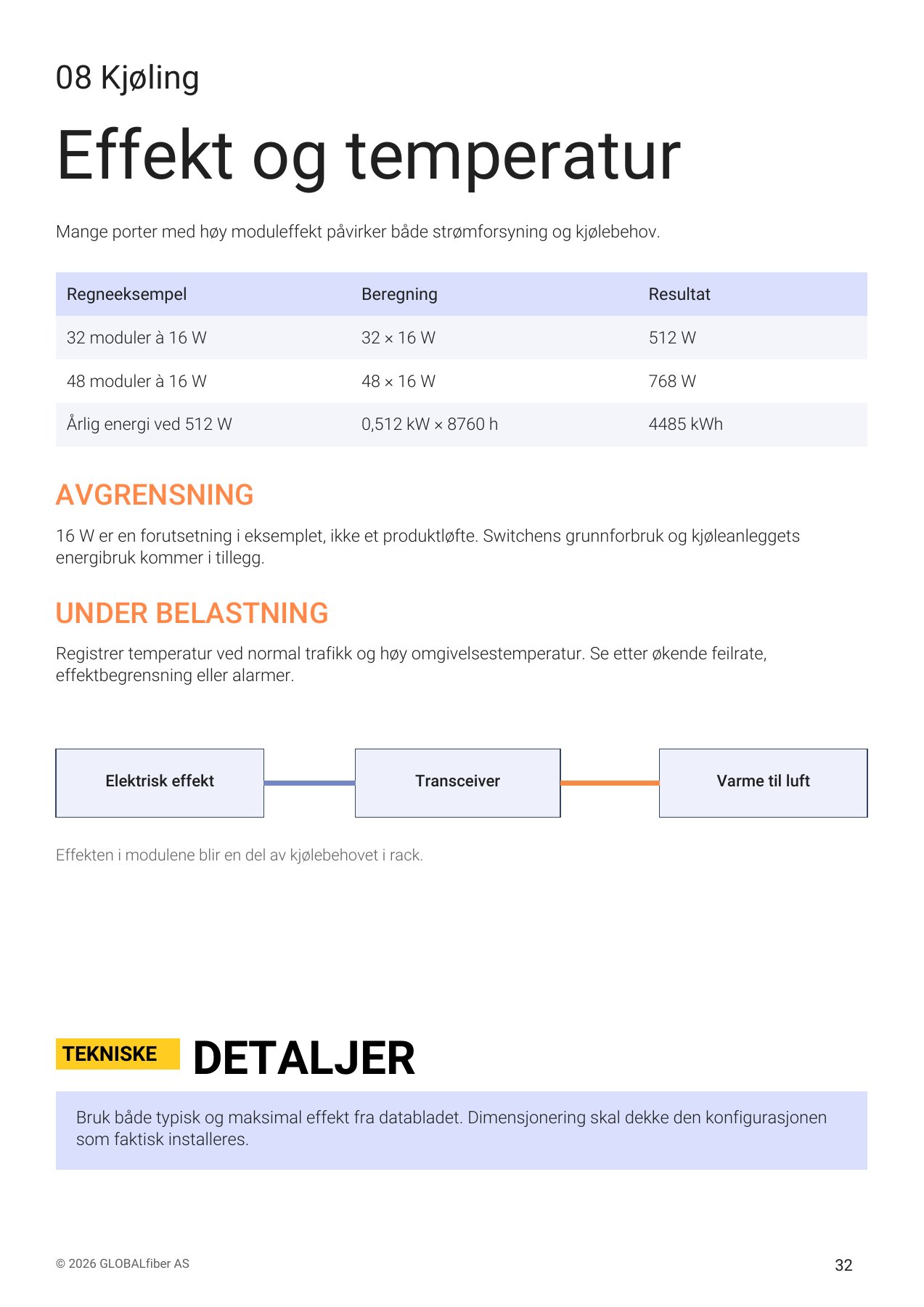

Effekt og temperatur – GLOBALfiber datasenterkurs, side 32
GLOBALfiber datasenterkurs · Side 32. Trykk på siden for større visning.
Les innholdet som tekst

Mange porter med høy moduleffekt påvirker både strømforsyning og kjølebehov.

AVGRENSNING

16 W er en forutsetning i eksemplet, ikke et produktløfte. Switchens grunnforbruk og kjøleanleggets energibruk kommer i tillegg.

UNDER BELASTNING

Registrer temperatur ved normal trafikk og høy omgivelsestemperatur. Se etter økende feilrate, effektbegrensning eller alarmer.

RegneeksempelBeregningResultat
32 moduler à 16 W32 × 16 W512 W
48 moduler à 16 W48 × 16 W768 W
Årlig energi ved 512 W0,512 kW × 8760 h4485 kWh

Bruk både typisk og maksimal effekt fra databladet. Dimensjonering skal dekke den konfigurasjonen som faktisk installeres.

Luftstrøm i rack

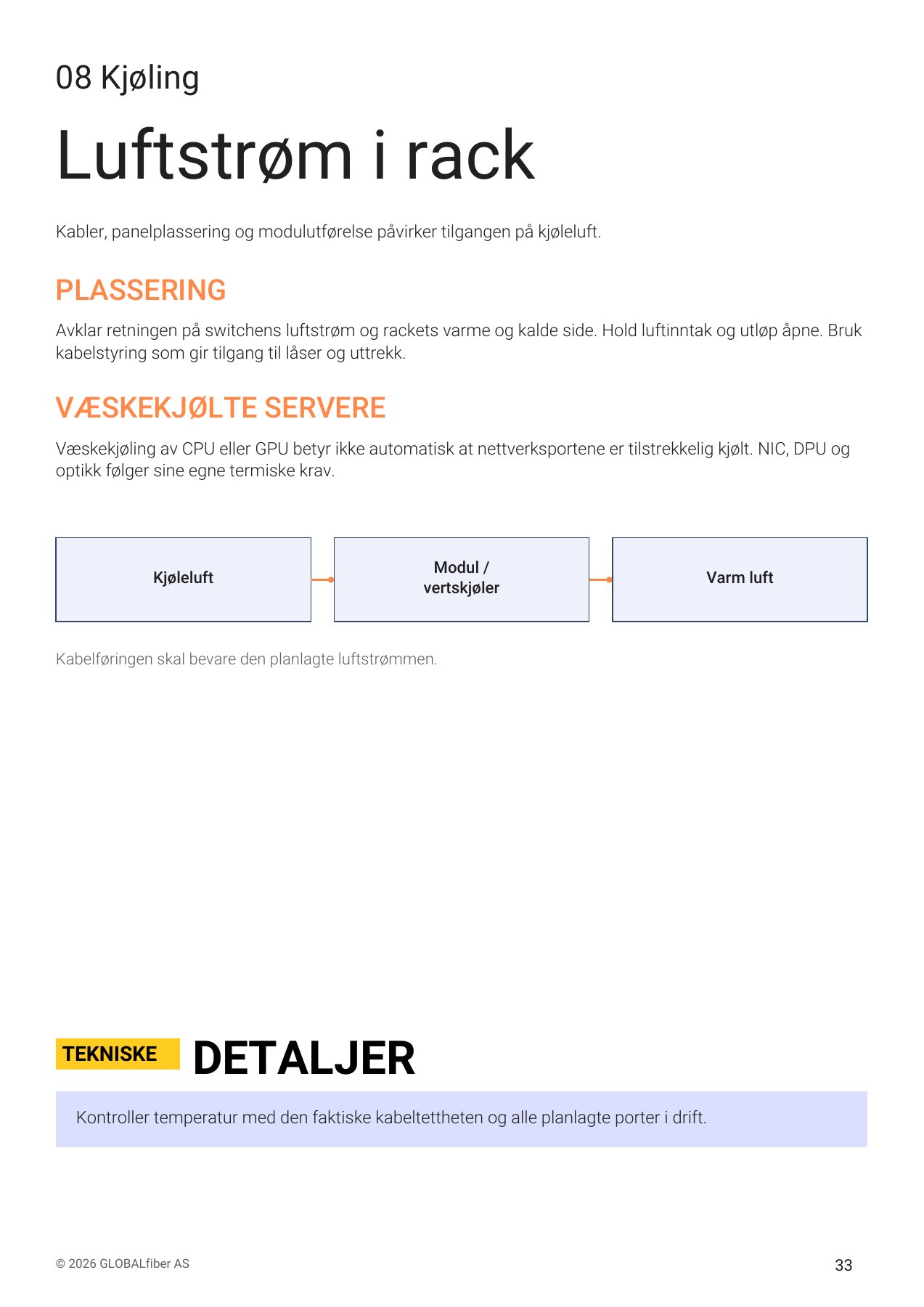

Luftstrøm i rack – GLOBALfiber datasenterkurs, side 33
GLOBALfiber datasenterkurs · Side 33. Trykk på siden for større visning.
Les innholdet som tekst

Kabler, panelplassering og modulutførelse påvirker tilgangen på kjøleluft.

PLASSERING

Avklar retningen på switchens luftstrøm og rackets varme og kalde side. Hold luftinntak og utløp åpne. Bruk kabelstyring som gir tilgang til låser og uttrekk.

VÆSKEKJØLTE SERVERE

Væskekjøling av CPU eller GPU betyr ikke automatisk at nettverksportene er tilstrekkelig kjølt. NIC, DPU og optikk følger sine egne termiske krav.

Kontroller temperatur med den faktiske kabeltettheten og alle planlagte porter i drift.
