Valg, testing og feilsøking

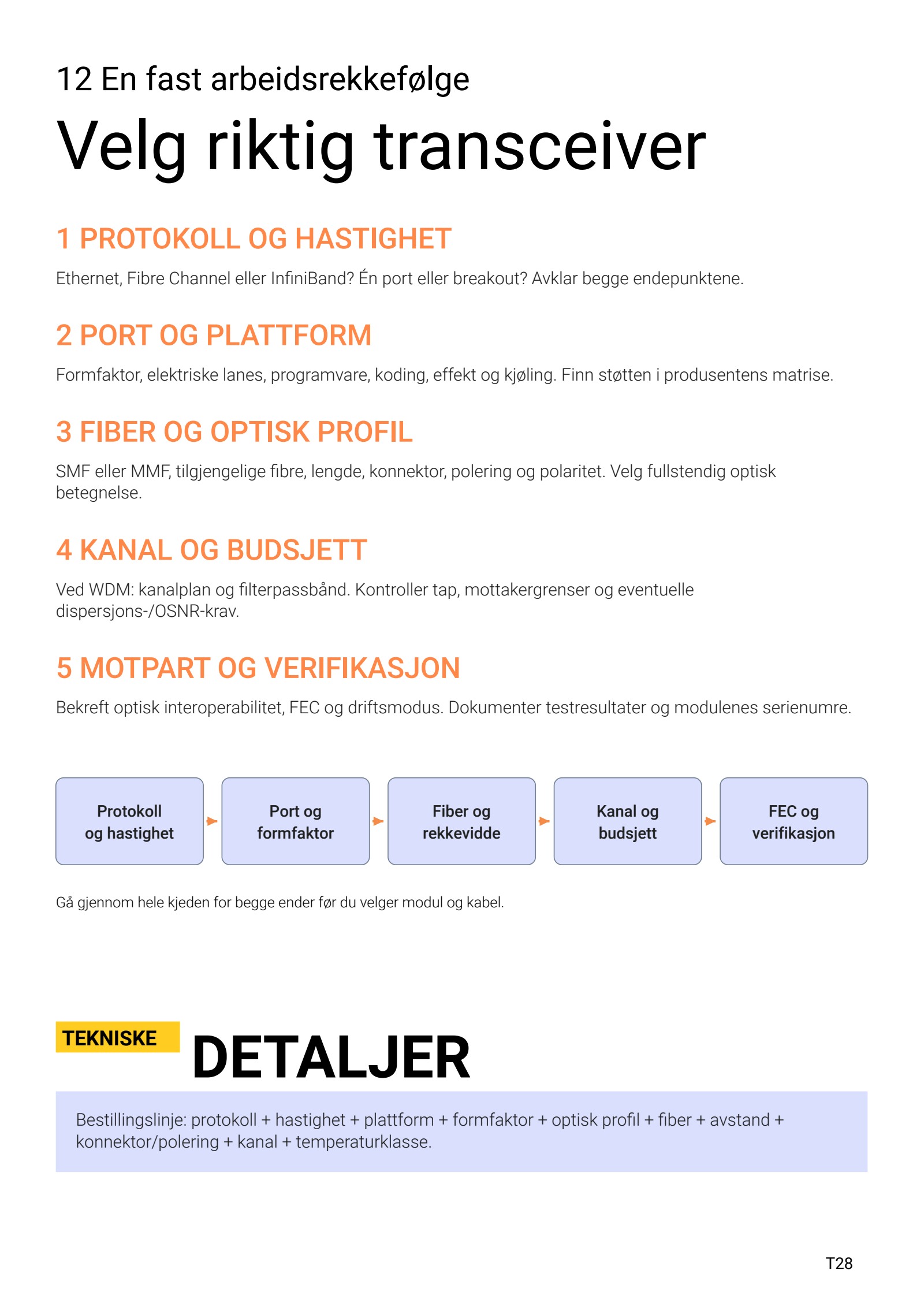

12 En fast arbeidsrekkefølge Velg riktig transceiver 1 PROTOKOLL OG HASTIGHET Ethernet, Fibre Channel eller InfiniBand? Én port eller breakout? Avklar begge endepunktene. 2 PORT OG PLATTFORM Formfaktor, elektriske lanes, programvare, koding, effekt og kjøling. Finn støtten i produsentens matrise. 3 FIBER OG OPTISK PROFIL SMF eller MMF, tilgjengelige fibre, lengde, konnektor, polering og polaritet. Velg fullstendig optisk betegnelse. 4 KANAL OG BUDSJETT Ved WDM: kanalplan og filterpassbånd. Kontroller tap, mottakergrenser og eventuelle dispersjons-/OSNR-krav. 5 MOTPART OG VERIFIKASJON Bekreft optisk interoperabilitet, FEC og driftsmodus. Dokumenter testresultater og modulenes serienumre. TEKNISKE DETALJER Bestillingslinje: protokoll + hastighet + plattform + formfaktor + optisk profil + fiber + avstand + konnektor/polering + kanal + temperaturklasse. T28 Protokoll og hastighet Port og formfaktor Fiber og rekkevidde Kanal og budsjett FEC og verifikasjon Gå gjennom hele kjeden for begge ender før du velger modul og kabel.

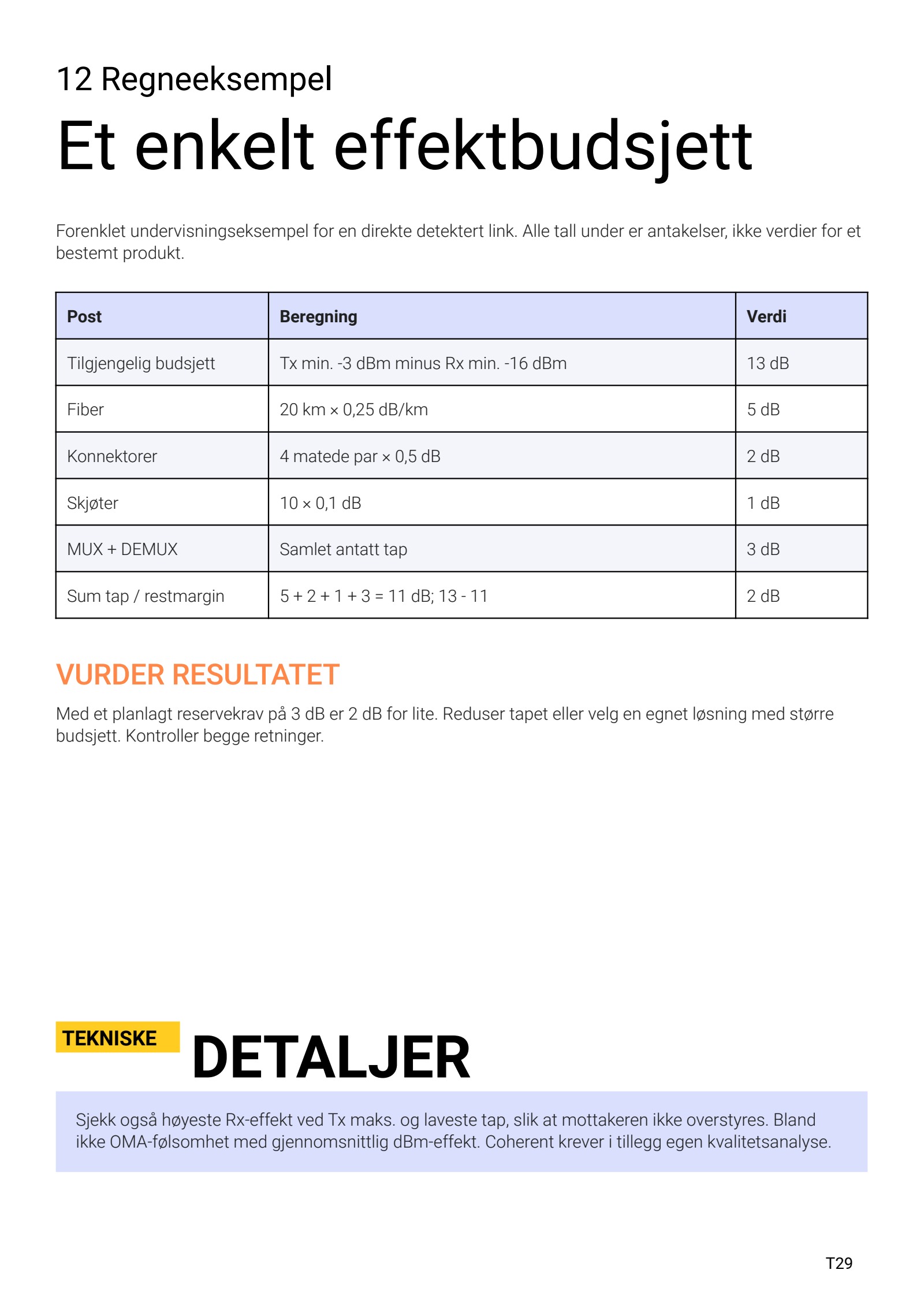

12 Regneeksempel Et enkelt effektbudsjett Forenklet undervisningseksempel for en direkte detektert link. Alle tall under er antakelser, ikke verdier for et bestemt produkt. Post Beregning Verdi Tilgjengelig budsjett Tx min. -3 dBm minus Rx min. -16 dBm 13 dB Fiber 20 km × 0,25 dB/km 5 dB Konnektorer 4 matede par × 0,5 dB 2 dB Skjøter 10 × 0,1 dB 1 dB MUX + DEMUX Samlet antatt tap 3 dB Sum tap / restmargin 5 + 2 + 1 + 3 = 11 dB; 13 - 11 2 dB VURDER RESULTATET Med et planlagt reservekrav på 3 dB er 2 dB for lite. Reduser tapet eller velg en egnet løsning med større budsjett. Kontroller begge retninger. TEKNISKE DETALJER Sjekk også høyeste Rx-effekt ved Tx maks. og laveste tap, slik at mottakeren ikke overstyres. Bland ikke OMA-følsomhet med gjennomsnittlig dBm-effekt. Coherent krever i tillegg egen kvalitetsanalyse. T29

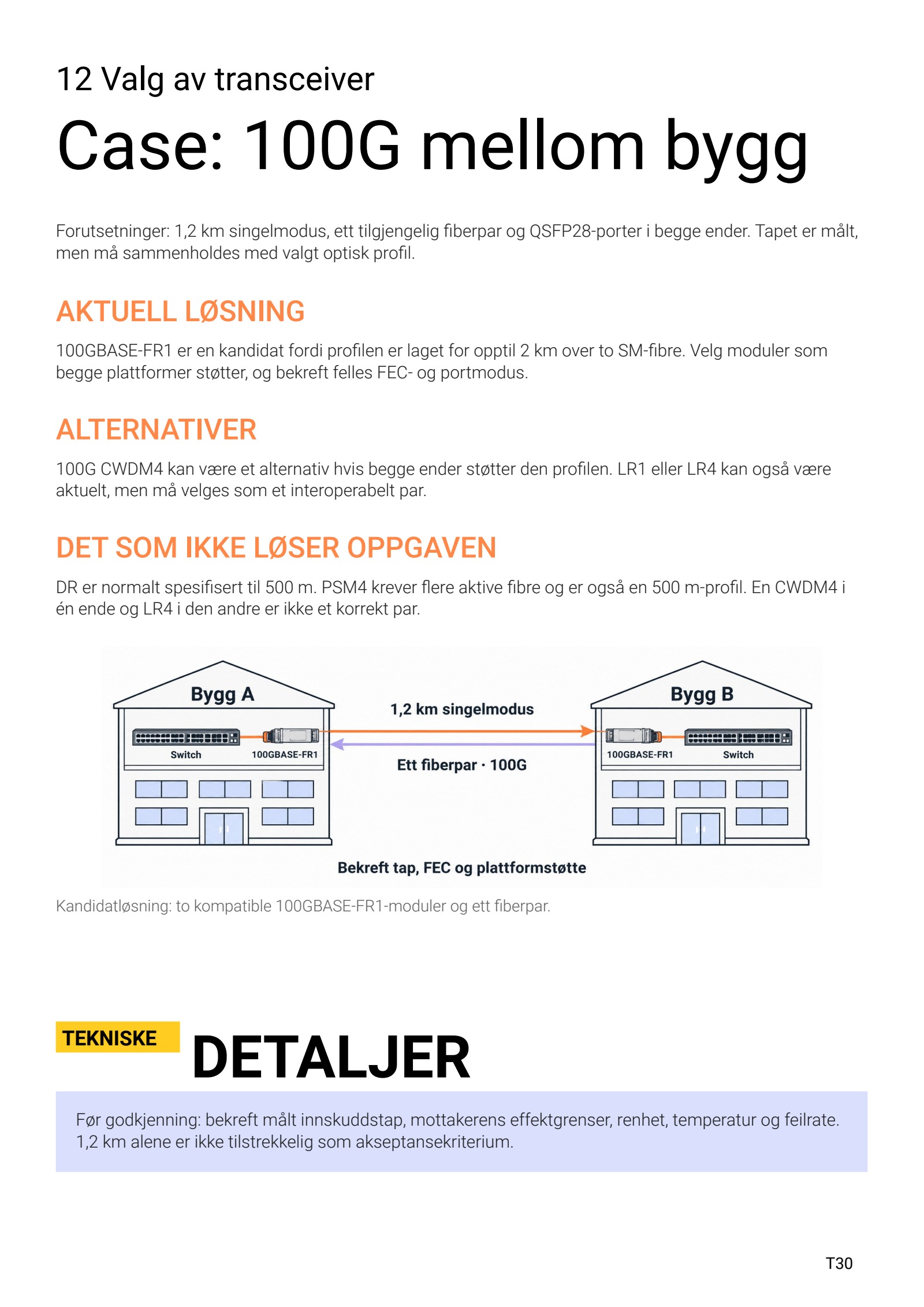

12 Valg av transceiver Case: 100G mellom bygg Forutsetninger: 1,2 km singelmodus, ett tilgjengelig fiberpar og QSFP28-porter i begge ender. Tapet er målt, men må sammenholdes med valgt optisk profil. AKTUELL LØSNING 100GBASE-FR1 er en kandidat fordi profilen er laget for opptil 2 km over to SM-fibre. Velg moduler som begge plattformer støtter, og bekreft felles FEC- og portmodus. ALTERNATIVER 100G CWDM4 kan være et alternativ hvis begge ender støtter den profilen. LR1 eller LR4 kan også være aktuelt, men må velges som et interoperabelt par. DET SOM IKKE LØSER OPPGAVEN DR er normalt spesifisert til 500 m. PSM4 krever flere aktive fibre og er også en 500 m-profil. En CWDM4 i én ende og LR4 i den andre er ikke et korrekt par. Kandidatløsning: to kompatible 100GBASE-FR1-moduler og ett fiberpar. TEKNISKE DETALJER Før godkjenning: bekreft målt innskuddstap, mottakerens effektgrenser, renhet, temperatur og feilrate. 1,2 km alene er ikke tilstrekkelig som akseptansekriterium. T30

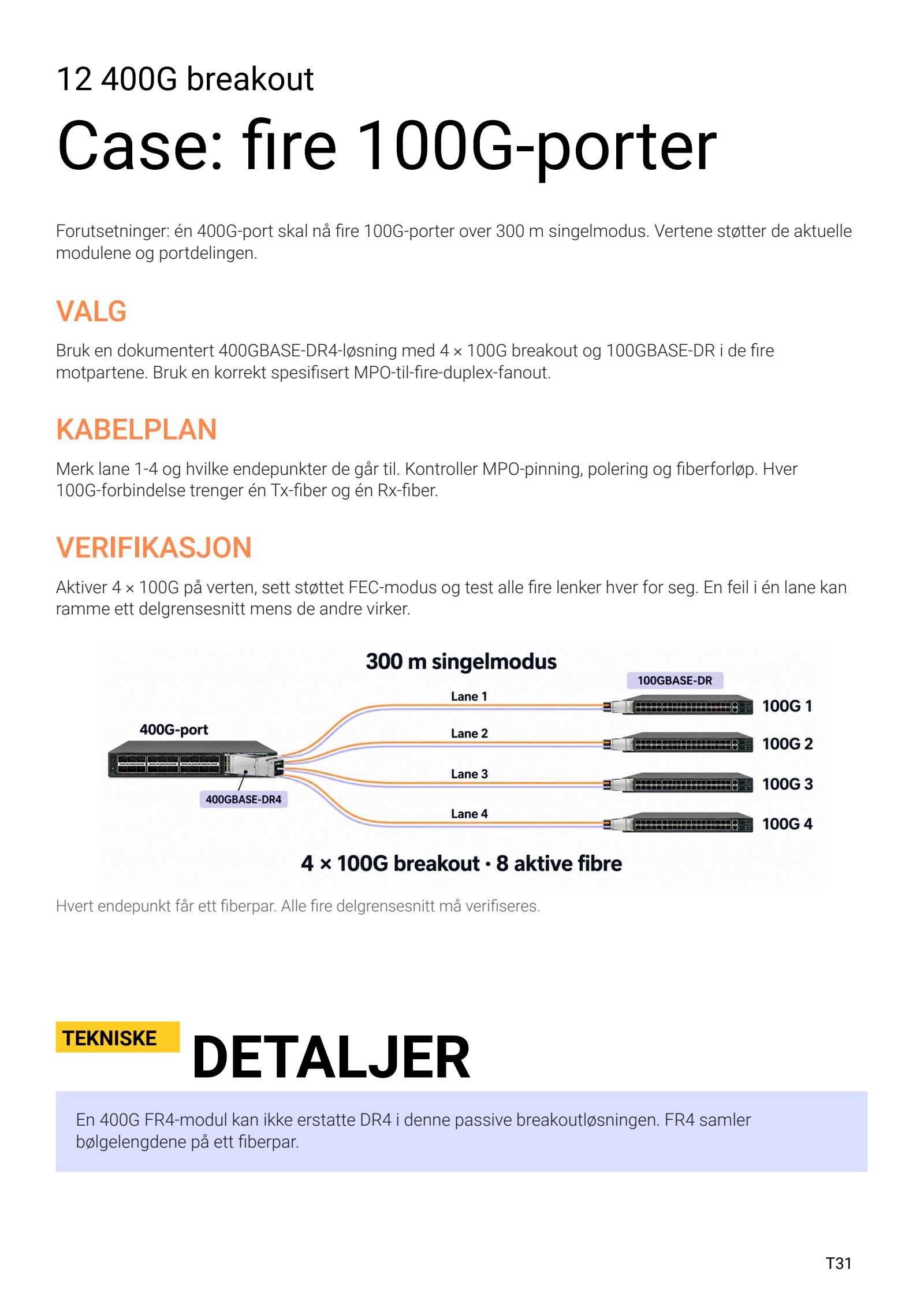

12 400G breakout Case: fire 100G-porter Forutsetninger: én 400G-port skal nå fire 100G-porter over 300 m singelmodus. Vertene støtter de aktuelle modulene og portdelingen. VALG Bruk en dokumentert 400GBASE-DR4-løsning med 4 × 100G breakout og 100GBASE-DR i de fire motpartene. Bruk en korrekt spesifisert MPO-til-fire-duplex-fanout. KABELPLAN Merk lane 1-4 og hvilke endepunkter de går til. Kontroller MPO-pinning, polering og fiberforløp. Hver 100G-forbindelse trenger én Tx-fiber og én Rx-fiber. VERIFIKASJON Aktiver 4 × 100G på verten, sett støttet FEC-modus og test alle fire lenker hver for seg. En feil i én lane kan ramme ett delgrensesnitt mens de andre virker. Hvert endepunkt får ett fiberpar. Alle fire delgrensesnitt må verifiseres. TEKNISKE DETALJER En 400G FR4-modul kan ikke erstatte DR4 i denne passive breakoutløsningen. FR4 samler bølgelengdene på ett fiberpar. T31

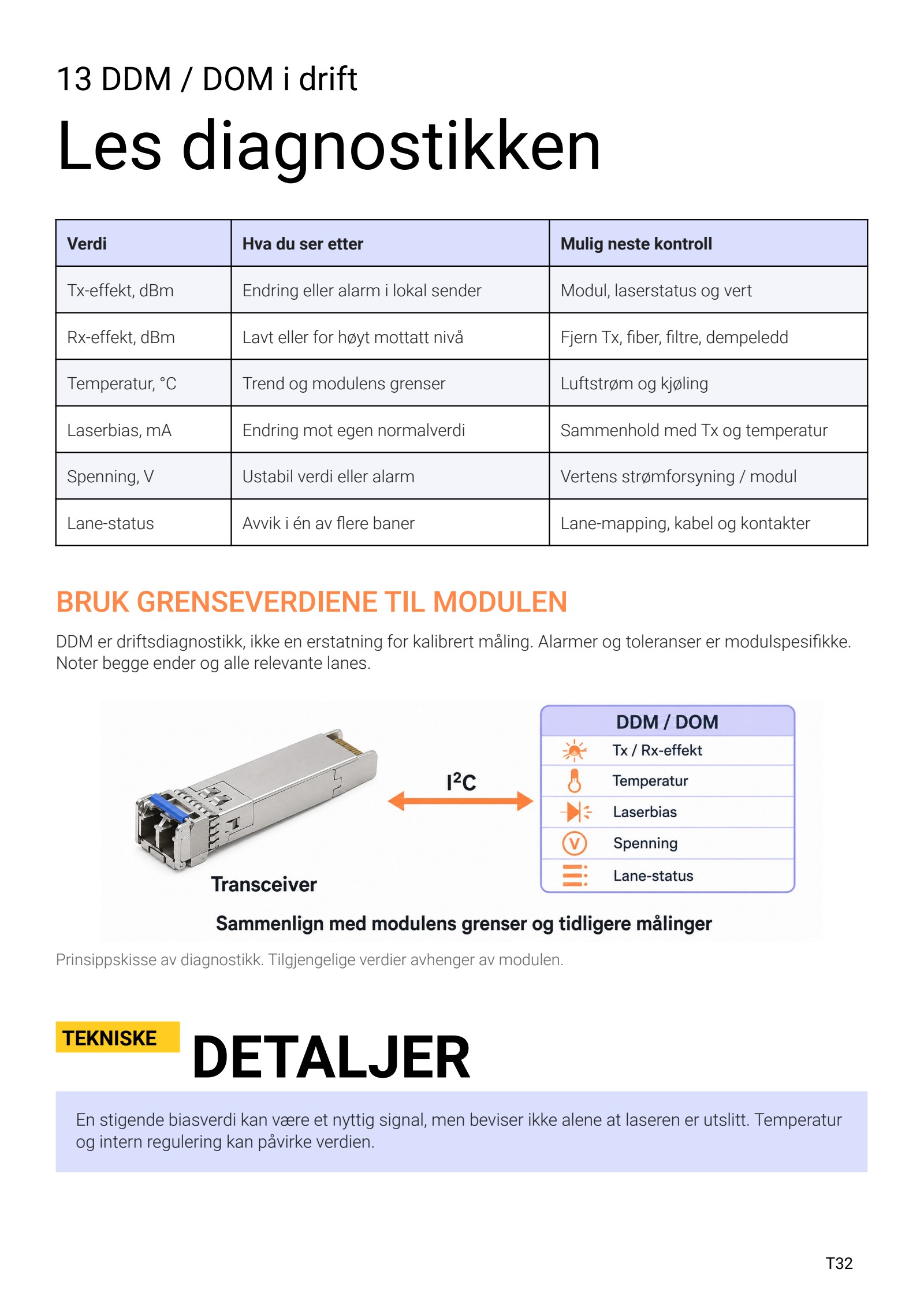

13 DDM / DOM i drift Les diagnostikken Verdi Hva du ser etter Mulig neste kontroll Tx-effekt, dBm Endring eller alarm i lokal sender Modul, laserstatus og vert Rx-effekt, dBm Lavt eller for høyt mottatt nivå Fjern Tx, fiber, filtre, dempeledd Temperatur, °C Trend og modulens grenser Luftstrøm og kjøling Laserbias, mA Endring mot egen normalverdi Sammenhold med Tx og temperatur Spenning, V Ustabil verdi eller alarm Vertens strømforsyning / modul Lane-status Avvik i én av flere baner Lane-mapping, kabel og kontakter BRUK GRENSEVERDIENE TIL MODULEN DDM er driftsdiagnostikk, ikke en erstatning for kalibrert måling. Alarmer og toleranser er modulspesifikke. Noter begge ender og alle relevante lanes. Prinsippskisse av diagnostikk. Tilgjengelige verdier avhenger av modulen. TEKNISKE DETALJER En stigende biasverdi kan være et nyttig signal, men beviser ikke alene at laseren er utslitt. Temperatur og intern regulering kan påvirke verdien. T32

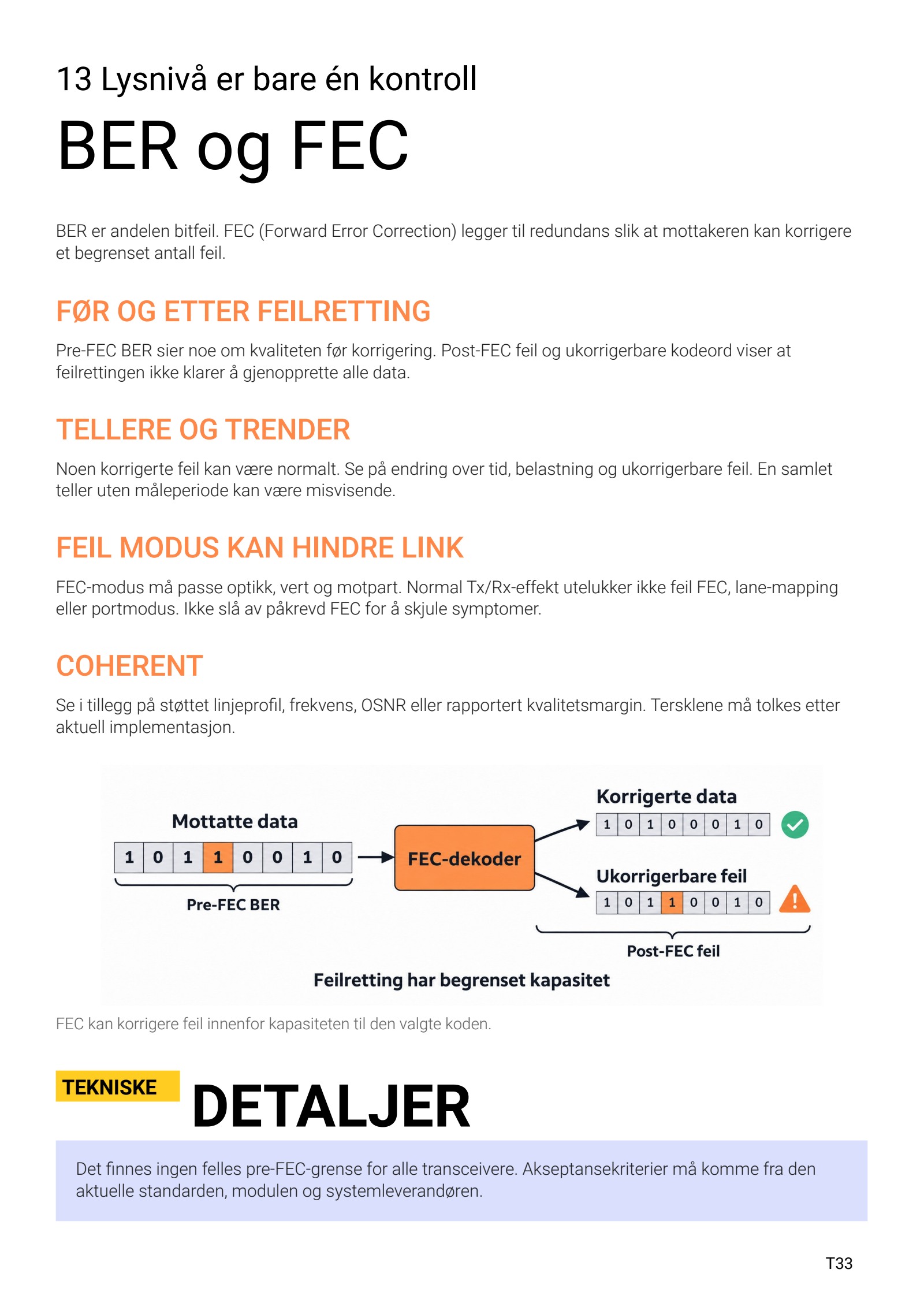

13 Lysnivå er bare én kontroll BER og FEC BER er andelen bitfeil. FEC (Forward Error Correction) legger til redundans slik at mottakeren kan korrigere et begrenset antall feil. FØR OG ETTER FEILRETTING Pre-FEC BER sier noe om kvaliteten før korrigering. Post-FEC feil og ukorrigerbare kodeord viser at feilrettingen ikke klarer å gjenopprette alle data. TELLERE OG TRENDER Noen korrigerte feil kan være normalt. Se på endring over tid, belastning og ukorrigerbare feil. En samlet teller uten måleperiode kan være misvisende. FEIL MODUS KAN HINDRE LINK FEC-modus må passe optikk, vert og motpart. Normal Tx/Rx-effekt utelukker ikke feil FEC, lane-mapping eller portmodus. Ikke slå av påkrevd FEC for å skjule symptomer. COHERENT Se i tillegg på støttet linjeprofil, frekvens, OSNR eller rapportert kvalitetsmargin. Tersklene må tolkes etter aktuell implementasjon. FEC kan korrigere feil innenfor kapasiteten til den valgte koden. TEKNISKE DETALJER Det finnes ingen felles pre-FEC-grense for alle transceivere. Akseptansekriterier må komme fra den aktuelle standarden, modulen og systemleverandøren. T33

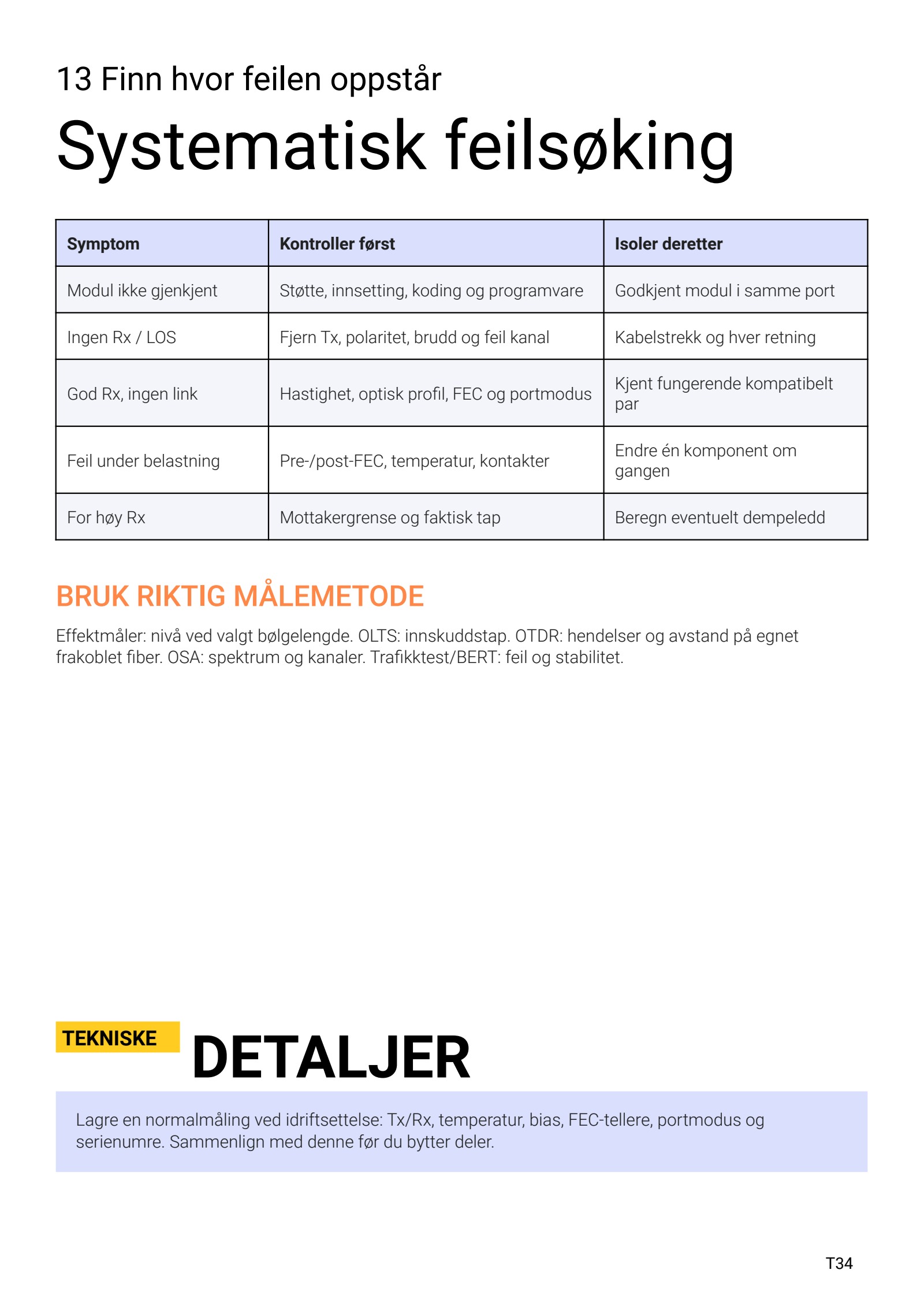

13 Finn hvor feilen oppstår Systematisk feilsøking Symptom Kontroller først Isoler deretter Modul ikke gjenkjent Støtte, innsetting, koding og programvare Godkjent modul i samme port Ingen Rx / LOS Fjern Tx, polaritet, brudd og feil kanal Kabelstrekk og hver retning God Rx, ingen link Hastighet, optisk profil, FEC og portmodus Kjent fungerende kompatibelt par Feil under belastning Pre-/post-FEC, temperatur, kontakter Endre én komponent om gangen For høy Rx Mottakergrense og faktisk tap Beregn eventuelt dempeledd BRUK RIKTIG MÅLEMETODE Effektmåler: nivå ved valgt bølgelengde. OL TS: innskuddstap. OTDR: hendelser og avstand på egnet frakoblet fiber. OSA: spektrum og kanaler. Trafikktest/BERT: feil og stabilitet. TEKNISKE DETALJER Lagre en normalmåling ved idriftsettelse: Tx/Rx, temperatur, bias, FEC-tellere, portmodus og serienumre. Sammenlign med denne før du bytter deler. T34
