O-bånd

Hva er O-bånd?

O-bånd er bølgelengdeområdet fra 1260 til 1360 nm. Kursdelen forklarer dispersjon, kanalplaner, 100G-optikk over én og to fibre, WB1310 og kombinerte 20+2- og 20+4-løsninger.

Fra GLOBALfiber – Innføring i fiberoptikk, transceivere, CWDM og DWDM, versjon 7.

Velg en side, eller les kursdelen i rekkefølge. «Les teksten» viser teksten fra den aktuelle kompendiesiden.

Illustrasjoner og fagtekst

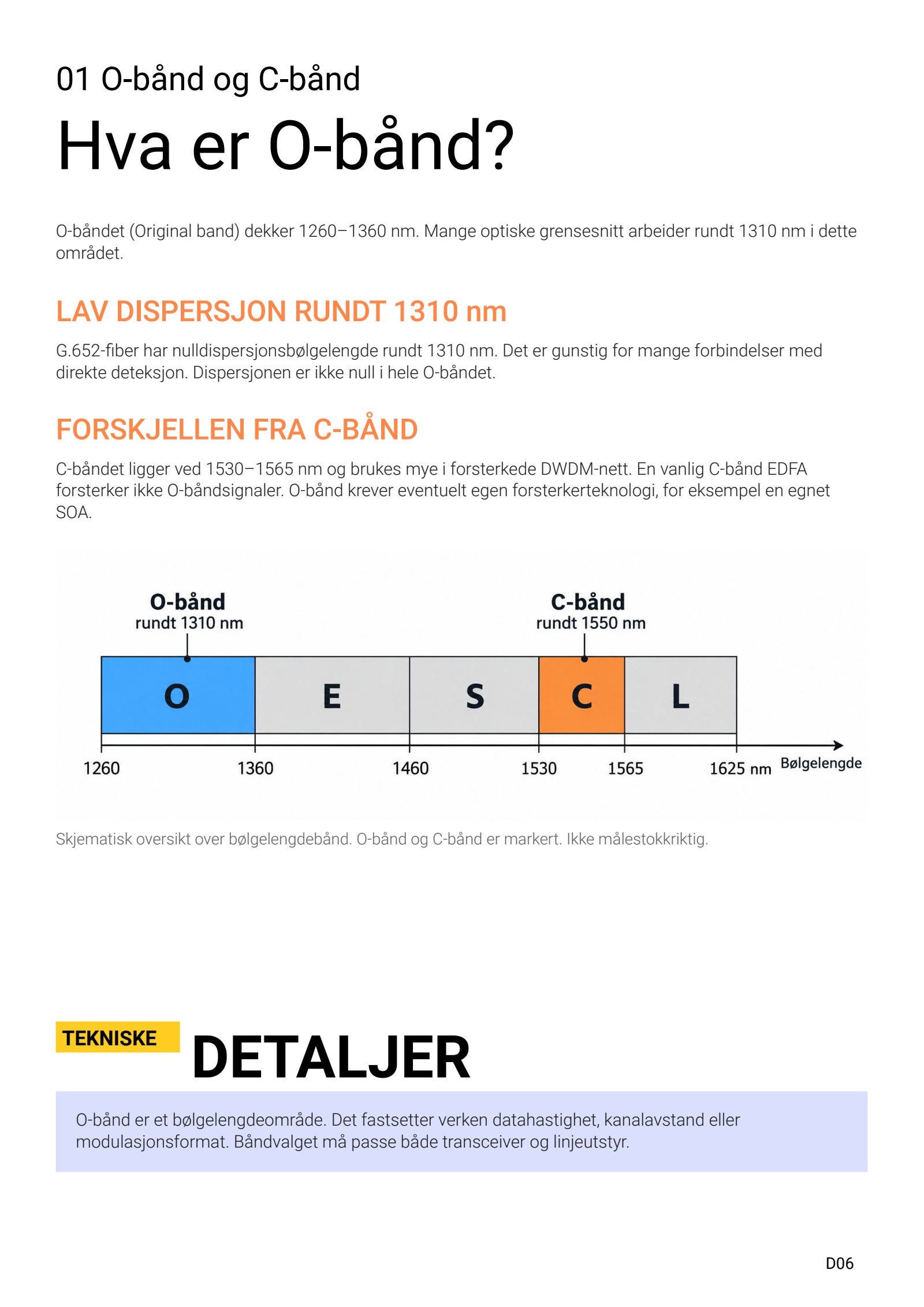

Hva er O-bånd?

Hva er O-bånd? – GLOBALfiber kurskompendium v7, side 105
Side 105 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 105
01 O-bånd og C-bånd Hva er O-bånd? O-båndet (Original band) dekker 1260–1360 nm. Mange optiske grensesnitt arbeider rundt 1310 nm i dette området. LAV DISPERSJON RUNDT 1310 nm G.652-fiber har nulldispersjonsbølgelengde rundt 1310 nm. Det er gunstig for mange forbindelser med direkte deteksjon. Dispersjonen er ikke null i hele O-båndet. FORSKJELLEN FRA C-BÅND C-båndet ligger ved 1530–1565 nm og brukes mye i forsterkede DWDM-nett. En vanlig C-bånd EDFA forsterker ikke O-båndsignaler. O-bånd krever eventuelt egen forsterkerteknologi, for eksempel en egnet SOA. Skjematisk oversikt over bølgelengdebånd. O-bånd og C-bånd er markert. Ikke målestokkriktig. TEKNISKE DETALJER O-bånd er et bølgelengdeområde. Det fastsetter verken datahastighet, kanalavstand eller modulasjonsformat. Båndvalget må passe både transceiver og linjeutstyr. D06© 2026 GLOBALfiber AS

O-bånd mot C-bånd

O-bånd mot C-bånd – GLOBALfiber kurskompendium v7, side 106
Side 106 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 106
01 O-bånd og C-bånd O-bånd mot C-bånd Valg av bånd handler om mer enn kanalantall. Fiberens demping, dispersjon og tilgjengelig optikk må vurderes samlet. Egenskap O-bånd C-bånd Bølgelengder 1260-1360 nm 1530-1565 nm Dispersjon i G.652 Lav nær 1310 nm Høyere nær 1550 nm Fibertap i regneeksemplet 0,31 dB/km 0,22 dB/km Vanlig C-bånd-EDFA Kan ikke benyttes Kan benyttes innenfor sitt vindu Typisk valg Egnede passive 100G-forbindelser Passiv DWDM eller coherent transport Prinsippskisse fra presentasjonen av demping og dispersjon over bølgelengde. Kurvene er illustrerende. TEKNISKE DETALJER Null-dispersjon ligger nær én bølgelengde i O-båndet, ikke over hele båndet. Lav dispersjon betyr ikke at fiberen har null tap. Bruk målte og garanterte data i prosjekteringen. © 2026 GLOBALfiber AS

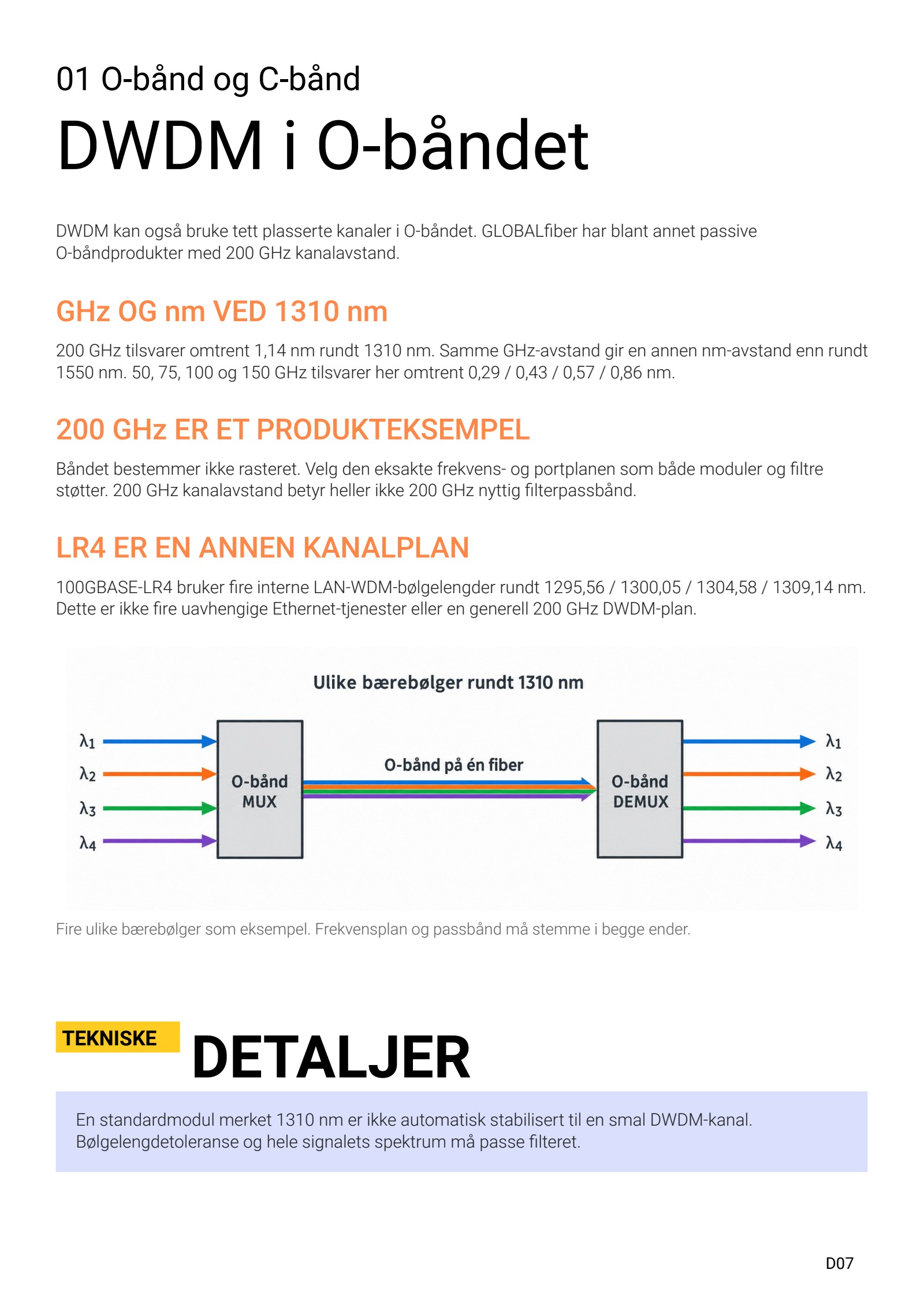

DWDM i O-båndet

DWDM i O-båndet – GLOBALfiber kurskompendium v7, side 107
Side 107 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 107
01 O-bånd og C-bånd DWDM i O-båndet O-bånd kan ha tett plasserte kanaler, men båndnavnet fastsetter verken kanalavstand, passbånd eller datahastighet. GHz OG nm VED 1310 nm 200 GHz tilsvarer omtrent 1,14 nm, mens 400 GHz tilsvarer omtrent 2,29 nm. 50, 75, 100 og 150 GHz tilsvarer omtrent 0,29, 0,43, 0,57 og 0,86 nm ved denne bølgelengden. TO ULIKE OPPLYSNINGER I MATERIALET Presentasjonen omtaler 200 GHz, men lister også åtte bølgelengder fra 1295,56 til 1311,43 nm. Disse åtte sentrene har omtrent 400 GHz avstand. De to opplysningene må ikke brukes som samme kanalplan. LAN-WDM OG LR4 100GBASE-LR4 bruker fire interne LAN-WDM-bølgelengder rundt 1295,56, 1300,05, 1304,58 og 1309,14 nm. De frakter én samlet 100G-tjeneste. Dette er forskjellig fra fire separate 100G-moduler på eksterne WDM-kanaler. LWDM SOM PRODUKTBETEGNELSE LWDM brukes om løsninger rundt 1310 nm. Betegnelsen alene dokumenterer ikke en universell kanalplan. Bestill etter eksakte bølgelengder, toleranser og portkoblinger. TEKNISKE DETALJER Bekreft om valgt produkt bruker 200 GHz, 400 GHz eller en annen plan. Sjekk også laserens bølgelengdetoleranse og filterets nyttige passbånd. © 2026 GLOBALfiber AS

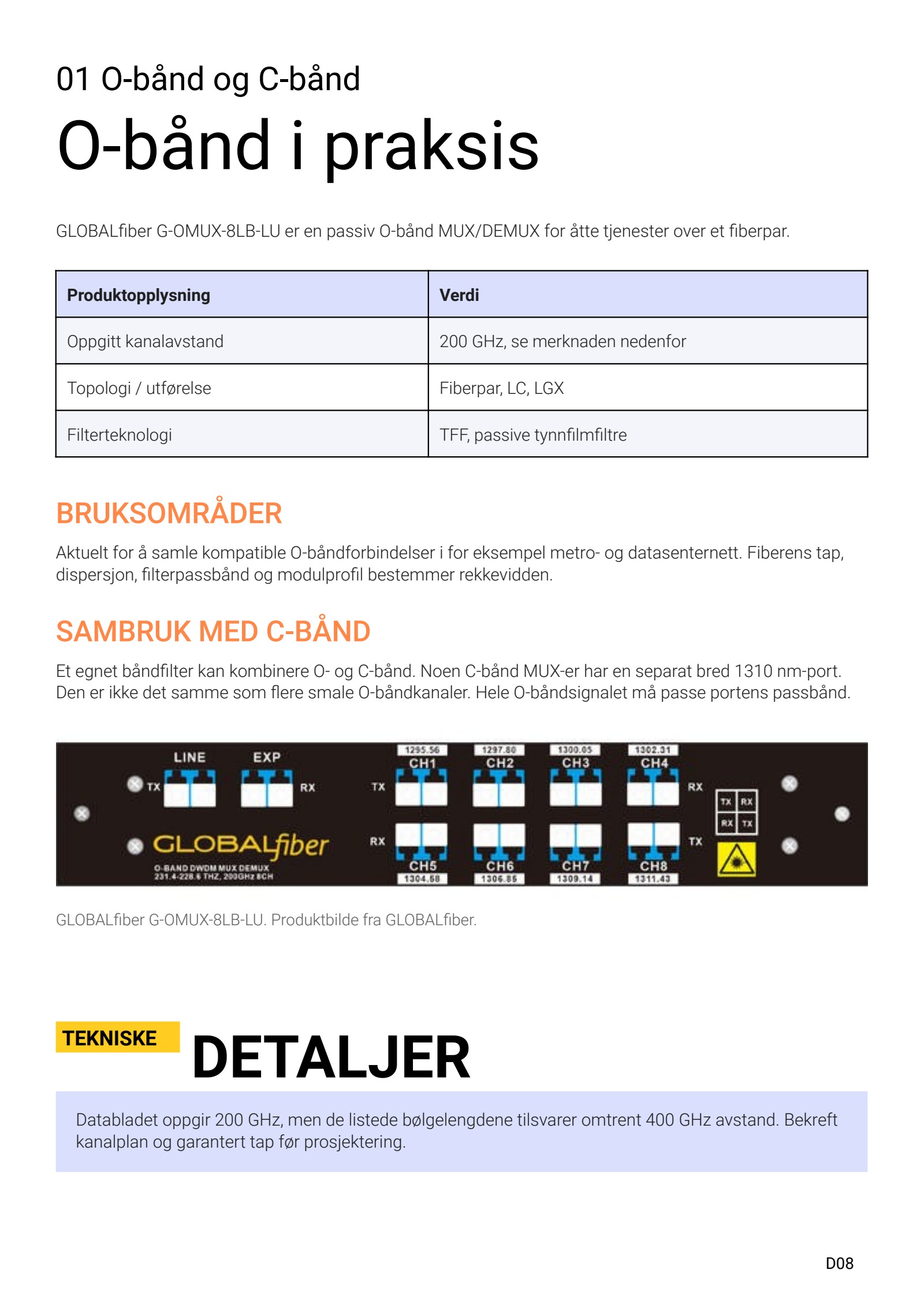

O-bånd i praksis

O-bånd i praksis – GLOBALfiber kurskompendium v7, side 108
Side 108 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 108
01 O-bånd og C-bånd O-bånd i praksis GLOBALfiber G-OMUX-8LB-LU er en passiv O-bånd MUX/DEMUX for åtte tjenester over et fiberpar. Produktopplysning Verdi Oppgitt kanalavstand 200 GHz, se merknaden nedenfor Topologi / utførelse Fiberpar, LC, LGX Filterteknologi TFF, passive tynnfilmfiltre BRUKSOMRÅDER Aktuelt for å samle kompatible O-båndforbindelser i for eksempel metro- og datasenternett. Fiberens tap, dispersjon, filterpassbånd og modulprofil bestemmer rekkevidden. SAMBRUK MED C-BÅND Et egnet båndfilter kan kombinere O- og C-bånd. Noen C-bånd MUX-er har en separat bred 1310 nm-port. Den er ikke det samme som flere smale O-båndkanaler. Hele O-båndsignalet må passe portens passbånd. GLOBALfiber G-OMUX-8LB-LU. Produktbilde fra GLOBALfiber. TEKNISKE DETALJER Databladet oppgir 200 GHz, men de listede bølgelengdene tilsvarer omtrent 400 GHz avstand. Bekreft kanalplan og garantert tap før prosjektering. D08© 2026 GLOBALfiber AS

Åtte O-båndkanaler

Åtte O-båndkanaler – GLOBALfiber kurskompendium v7, side 109
Side 109 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 109
01 Kanalplan i produkteksemplet Åtte O-båndkanaler Bølgelengdene under er oppgitt i presentasjonens 20+4-eksempel. Frekvensene er beregnet fra bølgelengdene og viser omtrent 400 GHz mellom nabokanalene. Posisjon Bølgelengde Frekvens, omtrent 1 1295,56 nm 231,40 THz 2 1297,80 nm 231,00 THz 3 1300,05 nm 230,60 THz 4 1302,31 nm 230,20 THz 5 1304,58 nm 229,80 THz 6 1306,85 nm 229,40 THz 7 1309,14 nm 229,00 THz 8 1311,43 nm 228,60 THz TJENESTER OG RETNINGER På et fiberpar kan samme frekvens brukes i hver sin retning på separate fibre. På én fiber trenger løsningen i dette eksemplet to bølgelengder per toveis tjeneste. SENTERAVSTAND OG PASSBÅND 400 GHz mellom sentrene betyr ikke at hele dette området er tilgjengelig for signalet. Modulasjon, laseravvik og filterets form bestemmer hvilken optikk som passer. TEKNISKE DETALJER Tabellens posisjonsnumre er en leserekkefølge, ikke en bekreftet portmerking eller bestillingskode. Kanalplan og A-/B-ende skal fremgå av produktets koblingsskjema. © 2026 GLOBALfiber AS

100G og modulasjon

100G og modulasjon – GLOBALfiber kurskompendium v7, side 110
Side 110 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 110
02 Teknologi for O-bånd 100G og modulasjon PAM4 brukes i mange 100G-grensesnitt med én optisk bærebølge. Modulprofilen bestemmer hvilken signalering, linjerate og FEC som gjelder. NRZ: to signalnivåer, én bit per symbol. PAM4: fire signalnivåer, to bit per symbol. SYMBOLER OG BIT Ved 53,125 GBaud gir PAM4 en rå linjerate på 106,25 Gbit/s. Netto Ethernet-kapasitet er lavere fordi linjen også må håndtere koding og feilretting. COHERENT OG DMT QPSK har to bit per symbol per polarisasjon. DP-QPSK bruker to polarisasjoner og gir fire bit per symbol samlet. DMT deler signalet i flere elektriske underbærere. Ingen av disse betegnelsene gir i seg selv en bestemt O-båndrekkevidde. TEKNISKE DETALJER PAM4 gir flere bit per symbol enn NRZ, men har mindre avstand mellom nivåene og stiller strengere krav til signal-støy-forhold. Sjekk alltid den konkrete optiske profilen. © 2026 GLOBALfiber AS

100G O-båndoptikk

100G O-båndoptikk – GLOBALfiber kurskompendium v7, side 111
Side 111 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 111
02 Transceiver og FEC 100G O-båndoptikk Presentasjonen viser Q100G-L40-DOxx som et QSFP28-produkteksempel for 100GbE, O-bånd DWDM, SM-fiber og duplex LC. GLOBALfiber Q100G-L40-DOxx, produktbilde fra presentasjonen. Opplysning i presentasjonen Hva som må kontrolleres 40 km / 18 dB Dette er produktangivelser. MUX, DEMUX, patching og reserve bruker av effektbudsjettet. 106,25 Gbit/s PAM4 Bekreft profil, FEC og støtte i switch eller ruter. APD-mottaker og I²C Kontroller Rx-følsomhet, maksimal Rx-effekt og støttet diagnostikk. Flere O-båndvarianter DOxx må velges etter riktig kanal og toleranse. FEC I BEGGE ENDER FEC legger til redundans og kan rette et begrenset antall bitfeil. Begge ender må bruke kompatibel modus. Følg BER før og etter FEC samt ukorrigerbare feil. TEKNISKE DETALJER FEC har overhead og kan gi ekstra forsinkelse. Den erstatter ikke et riktig tapsbudsjett og løser ikke feil bølgelengde, feil portkobling eller overstyrt mottaker. © 2026 GLOBALfiber AS

Rekkevidde i O-bånd

Rekkevidde i O-bånd – GLOBALfiber kurskompendium v7, side 112
Side 112 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 112
02 Prosjektering av rekkevidde Rekkevidde i O-bånd Presentasjonens avstandsgrupper er nyttige som bruksområder. De må ikke leses som universelle grenser for O-bånd, PAM4 eller QSFP28. Avstand Typisk vurdering Inntil 10 km Campus og datasenter. Riktig optisk profil og alle kontakt- og filtertap må fortsatt dokumenteres. 10-40 km Egnede O-båndprodukter kan brukes. Beregn total tap, FEC-krav og dispersjon ved hver kanal. 40-80 km Krever en uttrykkelig spesifisert løsning. BiDi/LWDM-produkter må ikke likestilles med smalbånds DWDM-optikk. Over 80 km Sammenlign med coherent C-/L-bånd og aktive linjesystemer. Båndet alene gir ingen absolutt grense. FIBER, MODUL OG MARGIN Lavt fibertap øker tilgjengelig effektmargin. Bøyebestandighet kan redusere installasjonsrelatert tap, men gir ikke automatisk større optisk rekkevidde. Null-dispersjon er heller ikke null over hele O-båndet. TEKNISKE DETALJER 40 km × 0,31 dB/km = 12,4 dB bare i fiber. Med 18 dB modulbudsjett gjenstår 5,6 dB til alle filtre, kontakter, skjøter og reserve. En 40 km-modul garanterer derfor ikke 40 km gjennom en MUX-løsning. © 2026 GLOBALfiber AS

Fire tjenester, to fibre

Fire tjenester, to fibre – GLOBALfiber kurskompendium v7, side 113
Side 113 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 113
03 O-bånd i praksis Fire tjenester, to fibre Et fiberpar gir én transportfiber per retning. Fire separate 100G-tjenester kan dele fiberparet når modulene og MUX/DEMUX har fire kompatible kanaler. Firekanals O-båndpanel fra presentasjonens dual-fiber-eksempel. Retning Kobling A til B Tx fra de fire modulene i A går gjennom lokal MUX, første linjefiber og DEMUX i B til riktig Rx. B til A Tx fra modulene i B går gjennom lokal MUX, andre linjefiber og DEMUX i A til riktig Rx. Kanalvalg Samme sentre kan gjenbrukes i begge retninger fordi de går i hver sin fiber. SAMLET KAPASITET Fire 100G-tjenester gir 400 Gbit/s i hver retning. Dette er fire uavhengige tjenester, ikke nødvendigvis én logisk 400G-port. PORTENE Duplex LC på transceiveren kobles til riktig Tx-/Rx-par i panelet. LINE-portene knytter panelene sammen. Eventuell EXP-port har egne bånd- og tapsgrenser. TEKNISKE DETALJER Bekreft kanalnummer, bølgelengde og portmerking før tilkobling. De enkelte transceiverne må støtte både vertens elektriske grensesnitt og det valgte optiske filteret. © 2026 GLOBALfiber AS

Fire tjenester, én fiber

Fire tjenester, én fiber – GLOBALfiber kurskompendium v7, side 114
Side 114 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 114
03 O-bånd i praksis Fire tjenester, én fiber I en enkeltfiberløsning må begge retninger dele linjefiberen. Eksemplet bruker forskjellige bølgelengder i de to retningene og et komplementært panelpar. Panel for den ene enden i presentasjonens enkeltfiber-eksempel. Komplementært panel for motsatt ende. ÅTTE BØLGELENGDER FOR FIRE TJENESTER Hver toveis 100G-tjeneste får én bølgelengde fra A til B og en annen fra B til A. Fire tjenester bruker dermed åtte optiske bærebølger på samme linjefiber. Tx OG Rx MÅ KOBLES MOT RIKTIG PORT En modul med duplex LC kan inngå i en enkeltfiberløsning når MUX/DEMUX kombinerer retningene. Én linjefiber betyr derfor ikke automatisk at modulen har én LC-kontakt. KOMPLEMENTÆRE ENDER Følg A-/B-skjemaet og kontroller at senderen i A når riktig mottaker i B, og omvendt. Refleksjon, isolasjon og Rx-overstyring inngår i vurderingen. TEKNISKE DETALJER Produktillustrasjonene viser utførelsen. Bruk bekreftet port- og bølgelengdeplan ved bestilling. Ikke overfør kanalnumre mellom forskjellige O-båndproduktserier. © 2026 GLOBALfiber AS

Den brede 1310-porten

Den brede 1310-porten – GLOBALfiber kurskompendium v7, side 115
Side 115 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 115
03 Sambruk av bølgelengdebånd Den brede 1310-porten En WB1310-port kan slippe gjennom et bredt O-båndsignal ved siden av C-båndkanalene. Hele signalets bølgelengdeområde må ligge innenfor portens spesifiserte passbånd. MUX-panel med bred 1310 nm-port, hentet fra presentasjonen. OPPLYSNINGER I EKSEMPLET Presentasjonen oppgir 1260-1360 nm passbånd og høyst 0,8 dB innskuddstap i 1310-porten. Disse tallene gjelder det viste produkteksemplet og må bekreftes for valgt variant. Komplementært 100G BiDi/LWDM-par fra presentasjonen. EKSEMPEL MED KOMPLEMENTÆR OPTIKK Materialet viser en 100G BiDi/LWDM-løsning med sendebånd rundt 1310 nm i én ende og rundt 1280 nm i den andre. Mottaksbåndene er motsatt. Angivelsen «L4» betyr at hele bølgelengdesettet må kontrolleres, ikke bare én nominell bølgelengde. TEKNISKE DETALJER En oppgitt 80 km-rekkevidde for modulparet gjelder ikke automatisk etter at WB1310-filtre er lagt til. Ta med tap i begge endeporter, linjen og øvrige komponenter. © 2026 GLOBALfiber AS

20 + 2 tjenester

20 + 2 tjenester – GLOBALfiber kurskompendium v7, side 116
Side 116 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 116
03 Kombinert C-bånd og O-bånd 20 + 2 tjenester Løsningsforslag 1 i presentasjonen kombinerer 20 toveis tjenester i C-båndet med to toveis tjenester i O-båndet over én linjefiber. Panelillustrasjon fra GLOBALfiber-presentasjonen. Eksempel på paring av C-bånd- og O-båndkanaler over én fiber. KANALPLANEN I EKSEMPLET C21-C60 gir 40 C-båndbølgelengder, fordelt på retningene for 20 tjenester. O-båndet bruker 1300,05 / 1302,31 / 1304,58 / 1306,85 nm for to tjenester. EKSEMPEL PÅ O-BÅNDPARING Tjeneste 1: 1300,05 nm fra A til B og 1304,58 nm tilbake. Tjeneste 2: 1302,31 nm fra A til B og 1306,85 nm tilbake. Panelenes A-/B-utførelse bestemmer den fysiske koblingen. TEKNISKE DETALJER 20 + 2 beskriver antall toveis tjenester, ikke 22 bølgelengder. Løsningen bruker 40 + 4 bølgelengder. Den faktiske kapasiteten avhenger av hvilke moduler hver tjeneste bruker. © 2026 GLOBALfiber AS

20 + 4 tjenester

20 + 4 tjenester – GLOBALfiber kurskompendium v7, side 117
Side 117 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 117
03 Kombinert C-bånd og O-bånd 20 + 4 tjenester Løsningsforslag 2 utvider O-båndsdelen til fire toveis tjenester. Det gir 20 C-båndtjenester og fire O-båndtjenester over samme linjefiber. Panelpar fra presentasjonens 20+4-eksempel, med monitorport og LC/UPC. ÅTTE O-BÅNDBØLGELENGDER 1295,56 / 1297,80 / 1300,05 / 1302,31 / 1304,58 / 1306,85 / 1309,14 / 1311,43 nm. Hver toveis tjeneste bruker to av bølgelengdene etter leverandørens A-/B-plan. KAPASITET OG UTBYGGING Med fire separate 100G O-båndtjenester blir O-båndsbidraget 400 Gbit/s per retning. C-båndets kapasitet avhenger av modulene og kan ikke utledes fra kanalantallet alene. KONTROLL FØR BESTILLING Bekreft hvert Tx-/Rx-par, passbånd, maksimalt innskuddstap, monitoravgrening og kontaktpolering. MUX-paret skal være komplementært. Mål linjen og beregn begge retningene. TEKNISKE DETALJER De åtte oppgitte O-båndsentrene ligger omtrent 400 GHz fra hverandre. Bestill ikke ut fra betegnelsen «200 GHz» alene. En eksakt og godkjent kanalplan må følge tilbudet. © 2026 GLOBALfiber AS

Ta med deg denne kursdelen

Last ned «O-bånd» som PDF med tekst og illustrasjoner.

Last ned kursdel 11 – gratis registrering (PDF, 14 sider, 6,8 MB)
