DWDM og kanalplaner

Hva er DWDM, og hvordan velges kanalplan?

DWDM samler flere optiske kanaler i et tett frekvensraster. Kanalavstand og filterbredde må passe signalet og optikken. Her gjennomgås 50, 75, 100 og 150 GHz, faste raster, flex-grid og praktiske optiske nett.

Fra GLOBALfiber – Innføring i fiberoptikk, transceivere, CWDM og DWDM, versjon 7.

Velg en side, eller les kursdelen i rekkefølge. «Les teksten» viser teksten fra den aktuelle kompendiesiden.

Illustrasjoner og fagtekst

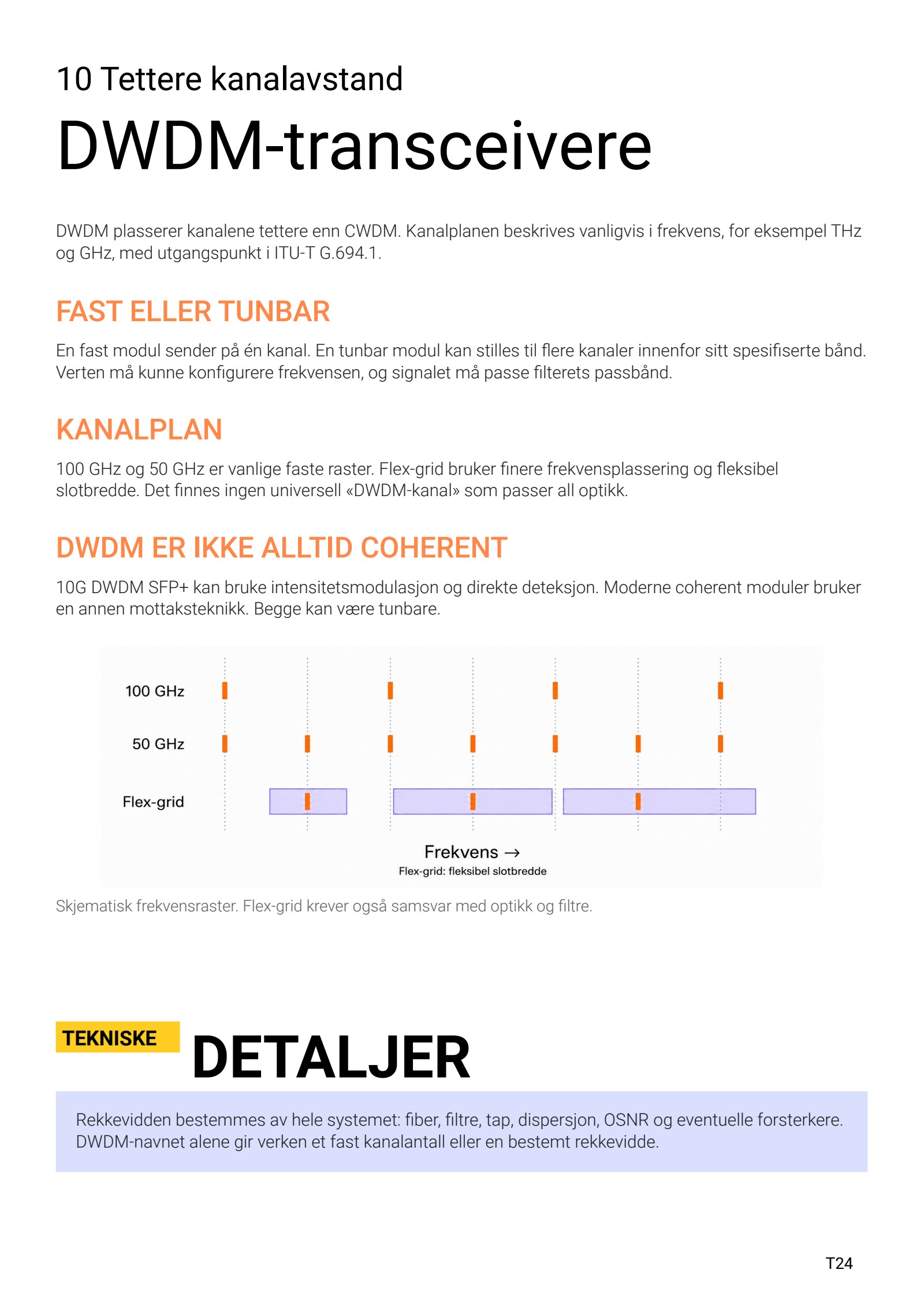

GLOBALfiber kurskompendium, side 64: 10 Tettere kanalavstand DWDM-transceivere
Side 64 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 64
10 Tettere kanalavstand DWDM-transceivere DWDM plasserer kanalene tettere enn CWDM. Kanalplanen beskrives vanligvis i frekvens, for eksempel THz og GHz, med utgangspunkt i ITU-T G.694.1. FAST ELLER TUNBAR En fast modul sender på én kanal. En tunbar modul kan stilles til flere kanaler innenfor sitt spesifiserte bånd. Verten må kunne konfigurere frekvensen, og signalet må passe filterets passbånd. KANALPLAN 100 GHz og 50 GHz er vanlige faste raster. Flex-grid bruker finere frekvensplassering og fleksibel slotbredde. Det finnes ingen universell «DWDM-kanal» som passer all optikk. DWDM ER IKKE ALLTID COHERENT 10G DWDM SFP+ kan bruke intensitetsmodulasjon og direkte deteksjon. Moderne coherent moduler bruker en annen mottaksteknikk. Begge kan være tunbare. Skjematisk frekvensraster. Flex-grid krever også samsvar med optikk og filtre. TEKNISKE DETALJER Rekkevidden bestemmes av hele systemet: fiber, filtre, tap, dispersjon, OSNR og eventuelle forsterkere. DWDM-navnet alene gir verken et fast kanalantall eller en bestemt rekkevidde. T24

Om kurset

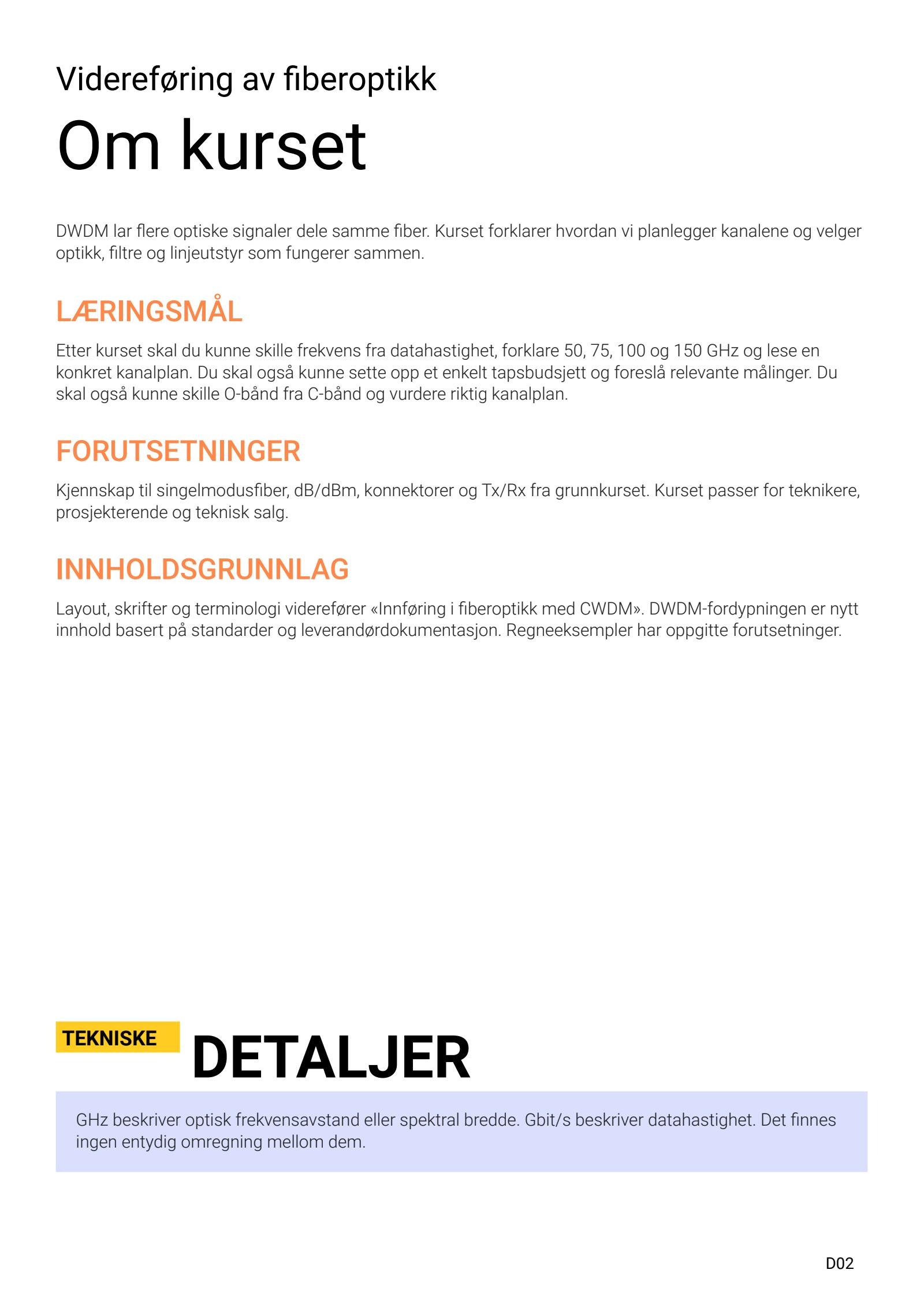

Om kurset – GLOBALfiber kurskompendium v7, side 98
Side 98 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 98
Videreføring av fiberoptikk Om kurset DWDM lar flere optiske signaler dele samme fiber. Denne kursdelen forklarer kanalplaner, optikk, passive filtre og aktive linjesystemer, med praktiske GLOBALfiber-eksempler. LÆRINGSMÅL Du skal kunne skille frekvens fra datahastighet, forklare 50, 75, 100 og 150 GHz og lese en konkret port- og kanalplan. Du skal også kunne sammenligne C-bånd og O-bånd, beregne tap og velge relevante målinger. O-BÅND I PRAKSIS Vi går gjennom 100G-optikk, løsninger over én og to fibre, en bred 1310 nm-port og kombinerte 20+2- og 20+4-løsninger. Kanalpar og hele signalets spektrum må passe filtrene. FORUTSETNINGER Kjennskap til singelmodusfiber, dB/dBm, konnektorer og Tx/Rx fra grunnkurset. Kurset passer for teknikere, prosjekterende og teknisk salg. INNHOLDSGRUNNLAG Denne utgaven viderefører DWDM-delen fra samlet kompendium v6 og supplerer med tekst, produktbilder og illustrasjoner fra GLOBALfiber dwdm - O-band. Teksten er faglig presisert. Oppgitte produkteksempler må kontrolleres mot gjeldende datablad. TEKNISKE DETALJER GHz beskriver optisk frekvensavstand eller spektral bredde. Gbit/s beskriver datahastighet. Det finnes ingen entydig omregning mellom dem. © 2026 GLOBALfiber AS

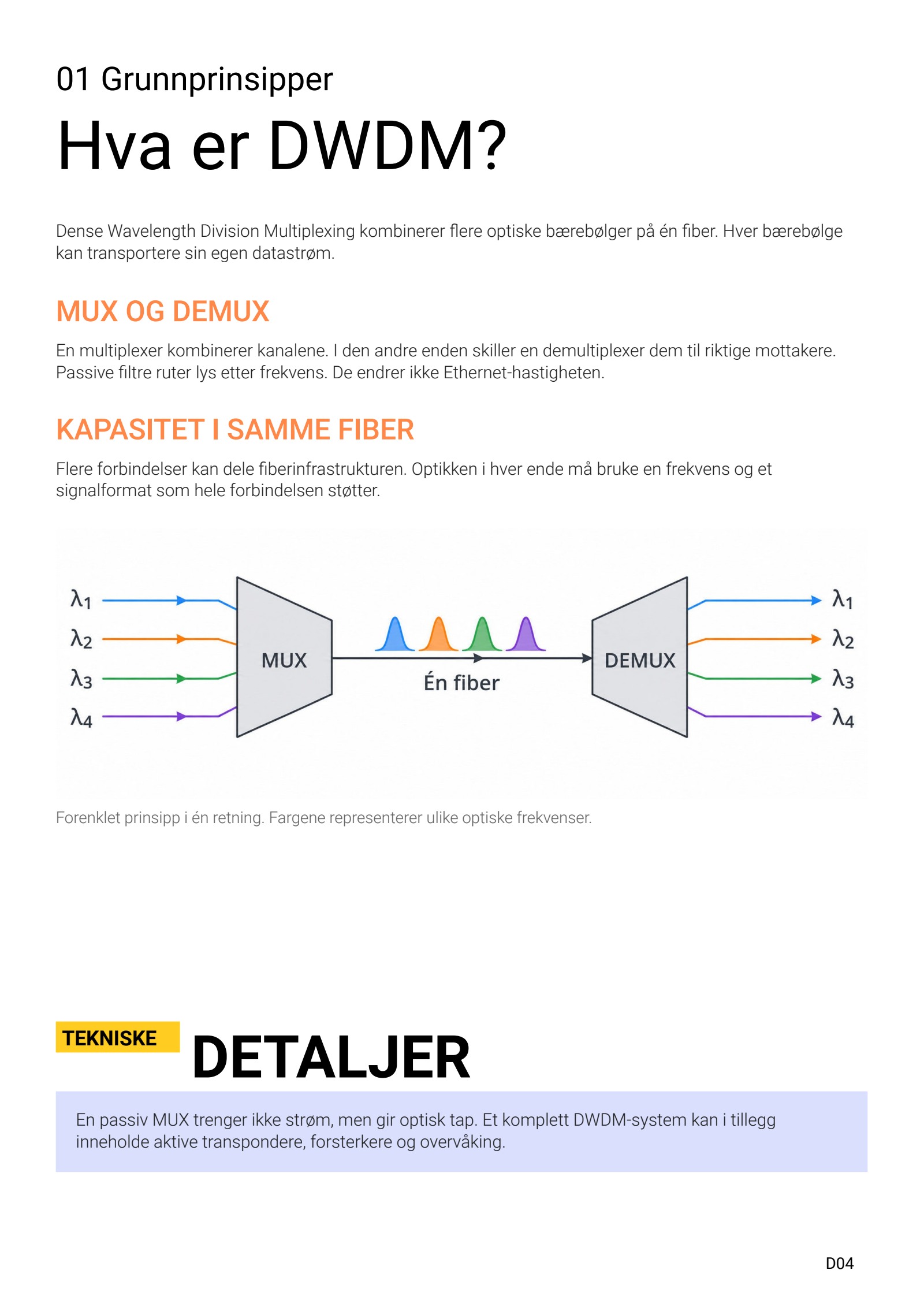

Hva er DWDM?

Hva er DWDM? – GLOBALfiber kurskompendium v7, side 99
Side 99 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 99
01 Grunnprinsipper Hva er DWDM? Dense Wavelength Division Multiplexing kombinerer flere optiske bærebølger på én fiber. Hver bærebølge kan transportere sin egen datastrøm. MUX OG DEMUX En multiplexer kombinerer kanalene. I den andre enden skiller en demultiplexer dem til riktige mottakere. Passive filtre ruter lys etter frekvens. De endrer ikke Ethernet-hastigheten. KAPASITET I SAMME FIBER Flere forbindelser kan dele fiberinfrastrukturen. Optikken i hver ende må bruke en frekvens og et signalformat som hele forbindelsen støtter. Forenklet prinsipp i én retning. Fargene representerer ulike optiske frekvenser. TEKNISKE DETALJER En passiv MUX trenger ikke strøm, men gir optisk tap. Et komplett DWDM-system kan i tillegg inneholde aktive transpondere, forsterkere og overvåking. D04© 2026 GLOBALfiber AS

Komponentene

Komponentene – GLOBALfiber kurskompendium v7, side 100
Side 100 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 100
01 Grunnprinsipper Komponentene Et DWDM-system består av optiske signaler og en transportvei som må fungere sammen. Et passivt punkt-til-punkt-nett kan bygges uten forsterkere og ROADM. Komponent Funksjon Transceiver og laser Sender og mottar på avtalte bølgelengder. Frekvensstabilitet må passe filteret. MUX / DEMUX Samler kanalene i linjefiberen og skiller dem ved mottakeren. Fiber og patching Gir den fysiske transportveien. Tap, refleksjon og dispersjon påvirker forbindelsen. Optisk forsterker Brukes ved behov i et kompatibelt bånd. EDFA tilfører også optisk støy. OADM / ROADM Tar ut og legger til utvalgte kanaler. ROADM kan omkonfigureres. PASSIVT ELLER AKTIVT MUX/DEMUX-filtre kan være helt passive. Modulene og vertsutstyret trenger strøm. Forsterkning og styring legges til når den konkrete linjeløsningen krever det. TEKNISKE DETALJER En EDFA regenererer ikke data og fjerner ikke tidligere støy. Forsterkning er heller ikke nødvendig i alle DWDM-forbindelser. © 2026 GLOBALfiber AS

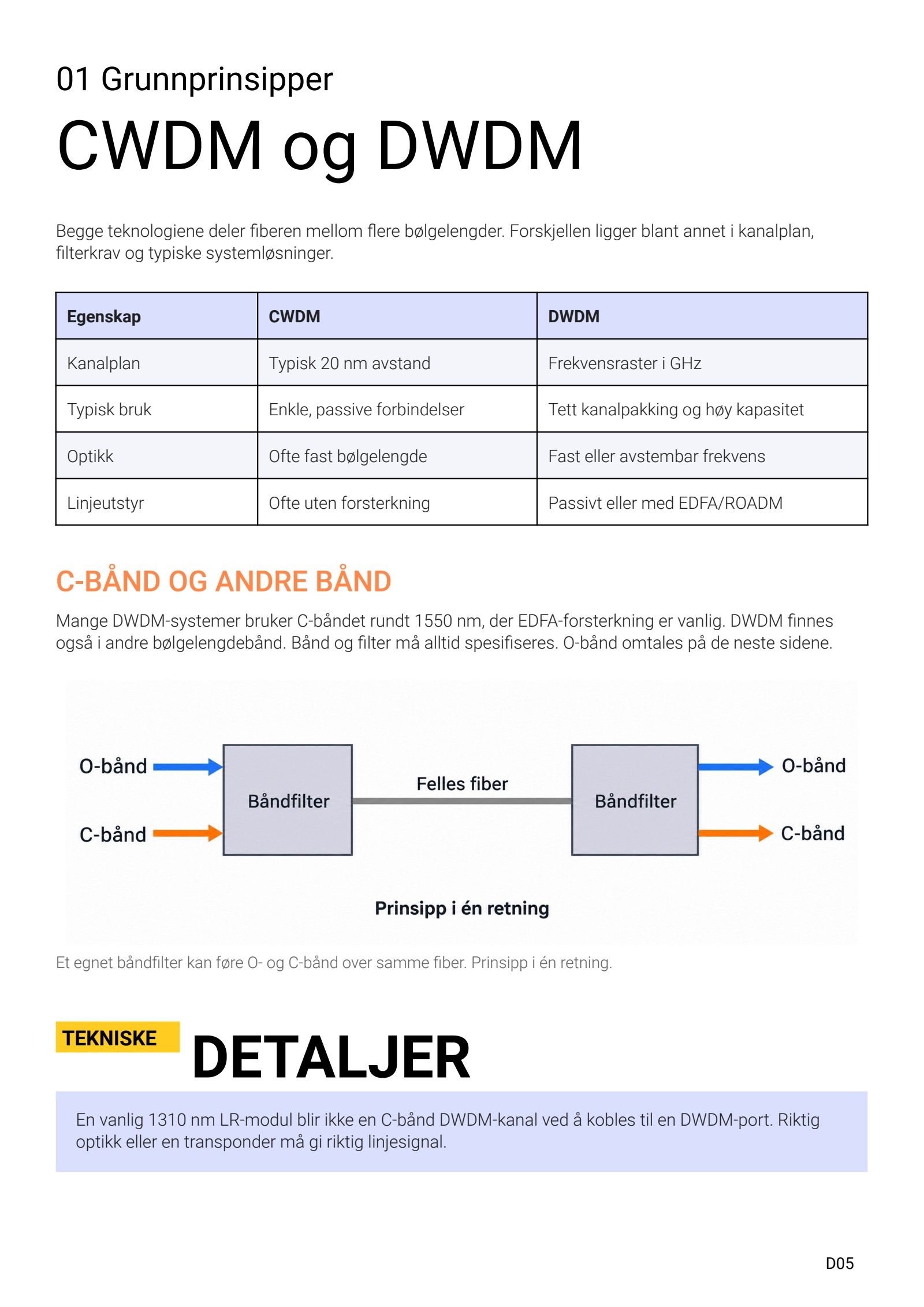

CWDM og DWDM

CWDM og DWDM – GLOBALfiber kurskompendium v7, side 101
Side 101 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 101
01 Grunnprinsipper CWDM og DWDM Begge teknologiene deler fiberen mellom flere bølgelengder. Forskjellen ligger blant annet i kanalplan, filterkrav og typiske systemløsninger. Egenskap CWDM DWDM Kanalplan Typisk 20 nm avstand Frekvensraster i GHz Typisk bruk Enkle, passive forbindelser Tett kanalpakking og høy kapasitet Optikk Ofte fast bølgelengde Fast eller avstembar frekvens Linjeutstyr Ofte uten forsterkning Passivt eller med EDFA/ROADM C-BÅND OG ANDRE BÅND Mange DWDM-systemer bruker C-båndet rundt 1550 nm, der EDFA-forsterkning er vanlig. DWDM finnes også i andre bølgelengdebånd. Bånd og filter må alltid spesifiseres. O-bånd omtales på de neste sidene. Et egnet båndfilter kan føre O- og C-bånd over samme fiber. Prinsipp i én retning. TEKNISKE DETALJER En vanlig 1310 nm LR-modul blir ikke en C-bånd DWDM-kanal ved å kobles til en DWDM-port. Riktig optikk eller en transponder må gi riktig linjesignal. D05© 2026 GLOBALfiber AS

Bruk og avveininger

Bruk og avveininger – GLOBALfiber kurskompendium v7, side 102
Side 102 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 102
01 Grunnprinsipper Bruk og avveininger DWDM øker utnyttelsen av eksisterende fiber. Flere uavhengige tjenester kan bruke hver sin optiske kanal. TYPISKE BRUKSOMRÅDER Datasenterforbindelser, operatørnett, campus og metro kan samle flere tjenester på samme fiber. Regionale nett og langdistanse kan kombinere DWDM med forsterkning og coherent-optikk. FORDELER Nye tjenester kan legges til når det finnes ledige kanaler, tilstrekkelig effektmargin og støtte i linjesystemet. Dette kan redusere behovet for å trekke nye fibre. BEGRENSNINGER Tettere kanaler stiller krav til frekvensstabilitet, filterpassbånd og spektral bredde. Aktive systemer gir flere forhold å overvåke, blant annet effekt, OSNR, kjøling og FEC. KOSTNADER OG REKKEVIDDE Pris og strømforbruk avhenger av valgt optikk og linjeutstyr. Passive DWDM-løsninger kan være enkle. Lange forbindelser krever en samlet vurdering av tap, dispersjon, støy og eventuelle regenereringspunkter. TEKNISKE DETALJER En maksimalavstand som 40, 80 eller 1000 km er ikke en generell egenskap ved DWDM. Den gjelder bare en spesifisert kombinasjon av moduler, fiber og linjeutstyr. © 2026 GLOBALfiber AS

C-bånd og L-bånd

C-bånd og L-bånd – GLOBALfiber kurskompendium v7, side 103
Side 103 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 103
01 Bølgelengdebånd C-bånd og L-bånd C-båndet brukes mye til DWDM fordi standard singelmodusfiber har lav demping rundt 1550 nm og fordi passende optiske forsterkere er tilgjengelige. Bånd Bølgelengde Omtrentlig frekvens O-bånd 1260-1360 nm 220,4-237,9 THz C-bånd 1530-1565 nm 191,6-195,9 THz L-bånd 1565-1625 nm 184,5-191,6 THz UTVIDELSE MED L-BÅND L-bånd kan gi ekstra spektrum når systemet har støtte for det. Transceivere, filtre og forsterkere må være beregnet for de aktuelle bølgelengdene. BÅND OG PRODUKTVINDU Et produkt kan bruke bare en del av et bånd, eller et utvidet vindu med egne grenser. Bruk databladets frekvensområde når kanalene skal planlegges. TEKNISKE DETALJER Frekvenstallene er beregnet fra f = c/λ og avrundet til én desimal. Båndgrensene beskriver et område, ikke en garanti for at en bestemt EDFA eller MUX dekker hele området. © 2026 GLOBALfiber AS

Dispersjon i C-bånd

Dispersjon i C-bånd – GLOBALfiber kurskompendium v7, side 104
Side 104 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 104
01 Signalets kvalitet Dispersjon i C-bånd Kromatisk dispersjon betyr at forskjellige bølgelengdekomponenter får ulik forsinkelse gjennom fiberen. Pulsen kan bli bredere og gjøre symbolene vanskeligere å skille. Illustrasjon fra GLOBALfiber-presentasjonen: en puls blir bredere gjennom fiberen. FIBERENS EGENSKAPER I vanlig G.652-fiber er dispersjonen typisk rundt 17-18 ps/(nm·km) nær 1550 nm. Dette er en orienterende verdi. Beregningen må bruke fibertype, bølgelengde og tillatt dispersjon for den valgte modulen. KOMPENSASJON Eldre direkte detekterte systemer kan bruke dispersjonskompensasjonsfiber (DCF) eller fiber Bragg-gitter (FBG). I coherent-systemer kompenserer mottakerens DSP normalt for kromatisk dispersjon innenfor profilens grenser. TEKNISKE DETALJER Dispersjon og demping er forskjellige størrelser. En effektmåling alene viser ikke om signalet er tilstrekkelig lite forvrengt. Optisk kompensasjon kan dessuten gi ekstra innskuddstap. © 2026 GLOBALfiber AS

Frekvens og nm

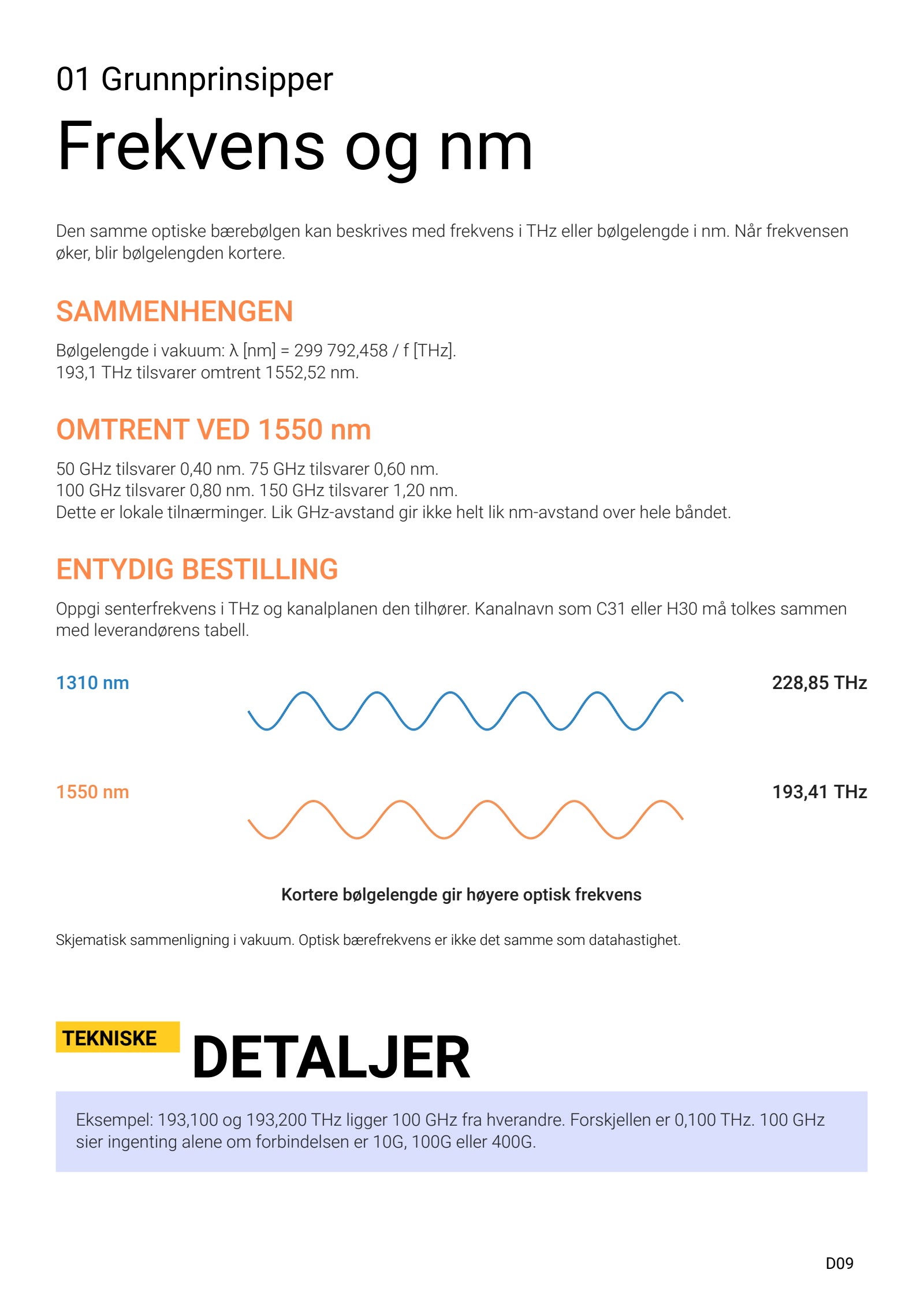

Frekvens og nm – GLOBALfiber kurskompendium v7, side 118
Side 118 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 118
01 Grunnprinsipper Frekvens og nm Den samme optiske bærebølgen kan beskrives med frekvens i THz eller bølgelengde i nm. Når frekvensen øker, blir bølgelengden kortere. SAMMENHENGEN Bølgelengde i vakuum: λ [nm] = 299 792,458 / f [THz]. 193,1 THz tilsvarer omtrent 1552,52 nm. OMTRENT VED 1550 nm 50 GHz tilsvarer 0,40 nm. 75 GHz tilsvarer 0,60 nm. 100 GHz tilsvarer 0,80 nm. 150 GHz tilsvarer 1,20 nm. Dette er lokale tilnærminger. Lik GHz-avstand gir ikke helt lik nm-avstand over hele båndet. ENTYDIG BESTILLING Oppgi senterfrekvens i THz og kanalplanen den tilhører. Kanalnavn som C31 eller H30 må tolkes sammen med leverandørens tabell. TEKNISKE DETALJER Eksempel: 193,100 og 193,200 THz ligger 100 GHz fra hverandre. Forskjellen er 0,100 THz. 100 GHz sier ingenting alene om forbindelsen er 10G, 100G eller 400G. D09 1310 nm 228,85 THz 1550 nm 193,41 THz Kortere bølgelengde gir høyere optisk frekvens Skjematisk sammenligning i vakuum. Optisk bærefrekvens er ikke det samme som datahastighet. © 2026 GLOBALfiber AS

Avstand og bredde

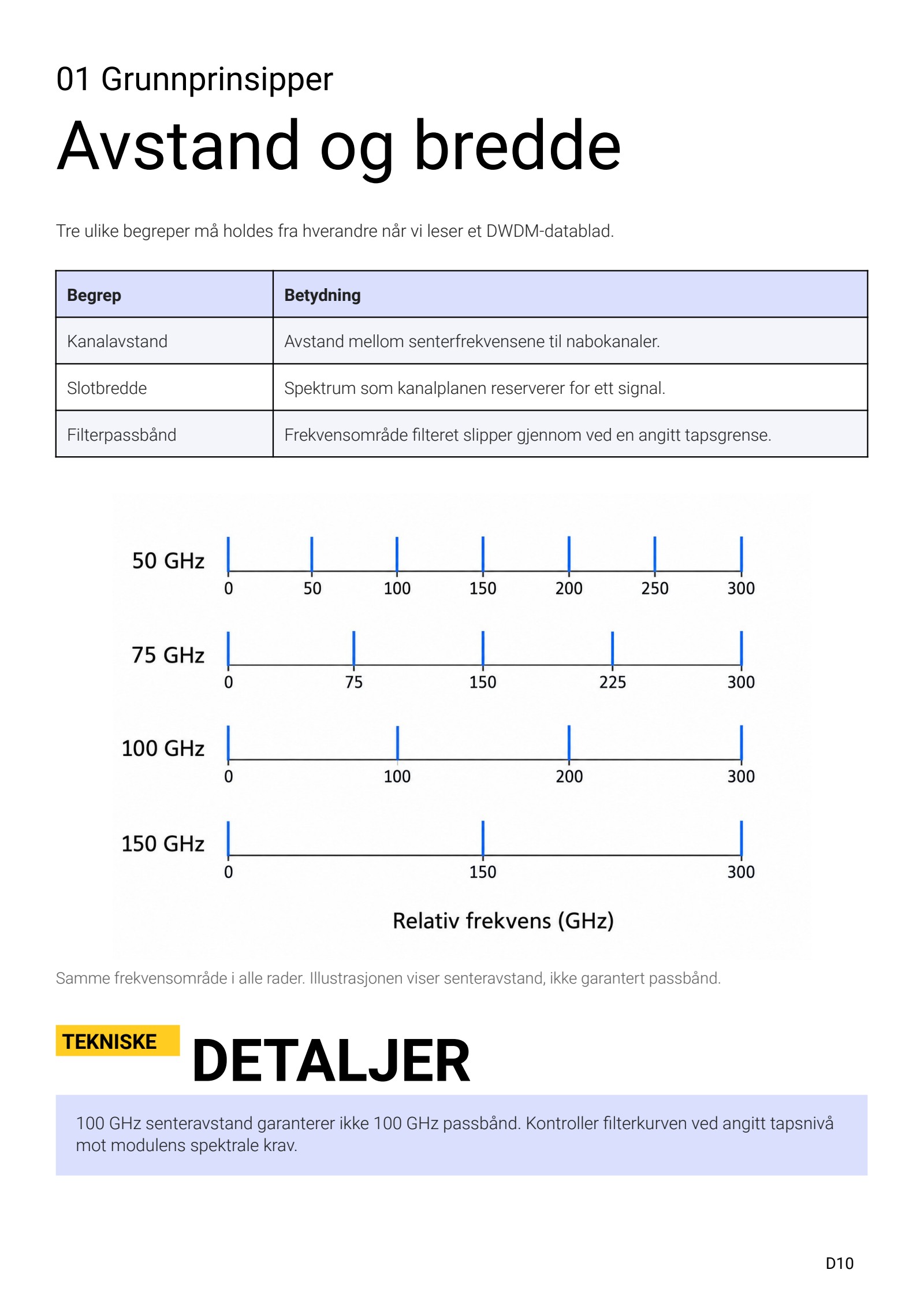

Avstand og bredde – GLOBALfiber kurskompendium v7, side 119
Side 119 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 119
01 Grunnprinsipper Avstand og bredde Tre ulike begreper må holdes fra hverandre når vi leser et DWDM-datablad. Begrep Betydning Kanalavstand Avstand mellom senterfrekvensene til nabokanaler. Slotbredde Spektrum som kanalplanen reserverer for ett signal. Filterpassbånd Frekvensområde filteret slipper gjennom ved en angitt tapsgrense. Samme frekvensområde i alle rader. Illustrasjonen viser senteravstand, ikke garantert passbånd. TEKNISKE DETALJER 100 GHz senteravstand garanterer ikke 100 GHz passbånd. Kontroller filterkurven ved angitt tapsnivå mot modulens spektrale krav. D10© 2026 GLOBALfiber AS

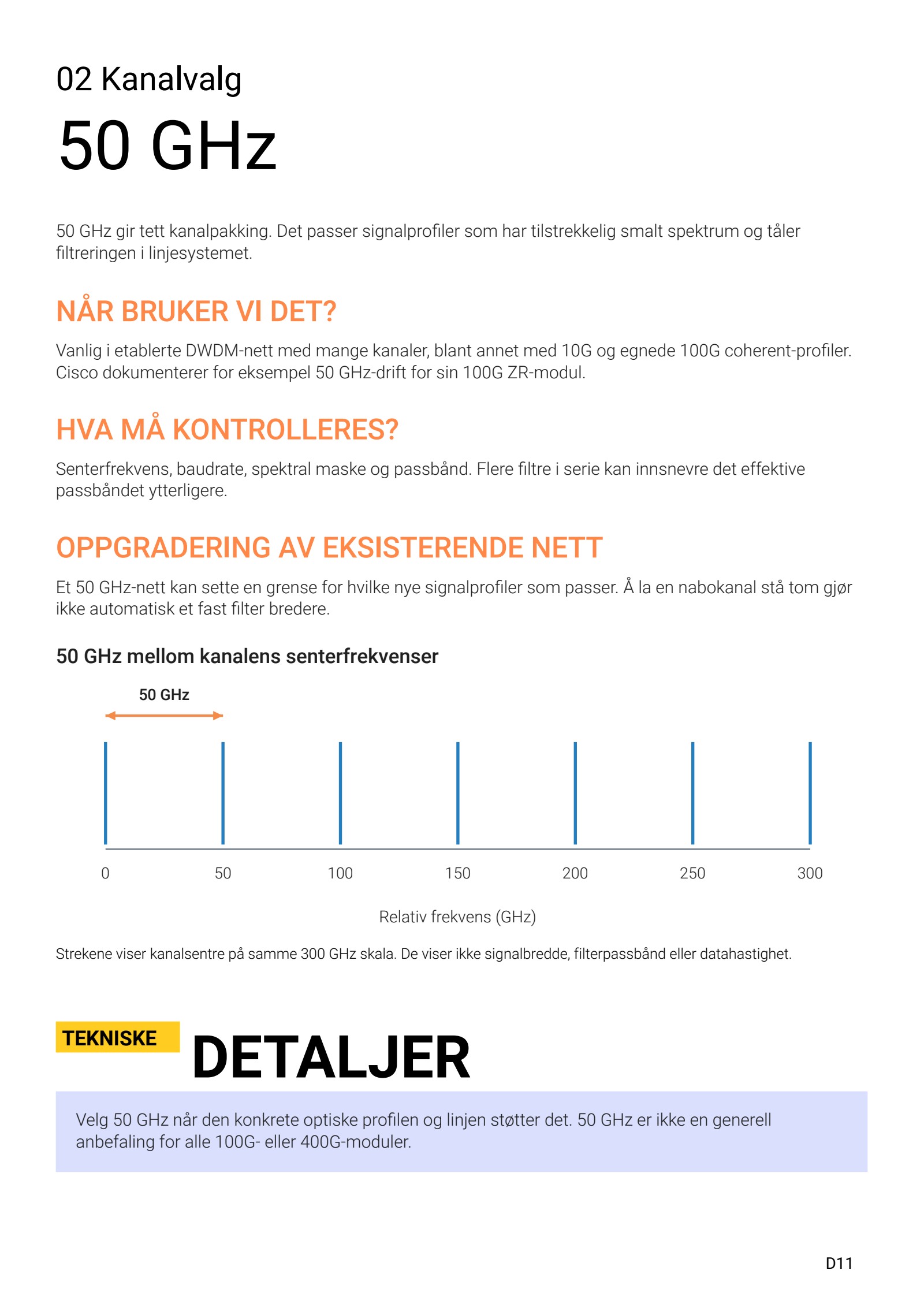

50 GHz

50 GHz – GLOBALfiber kurskompendium v7, side 120
Side 120 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 120
02 Kanalvalg 50 GHz 50 GHz gir tett kanalpakking. Det passer signalprofiler som har tilstrekkelig smalt spektrum og tåler filtreringen i linjesystemet. NÅR BRUKER VI DET? Vanlig i etablerte DWDM-nett med mange kanaler, blant annet med 10G og egnede 100G coherent-profiler. Cisco dokumenterer for eksempel 50 GHz-drift for sin 100G ZR-modul. HVA MÅ KONTROLLERES? Senterfrekvens, baudrate, spektral maske og passbånd. Flere filtre i serie kan innsnevre det effektive passbåndet ytterligere. OPPGRADERING AV EKSISTERENDE NETT Et 50 GHz-nett kan sette en grense for hvilke nye signalprofiler som passer. Å la en nabokanal stå tom gjør ikke automatisk et fast filter bredere. TEKNISKE DETALJER Velg 50 GHz når den konkrete optiske profilen og linjen støtter det. 50 GHz er ikke en generell anbefaling for alle 100G- eller 400G-moduler. D11 50 GHz mellom kanalens senterfrekvenser 0 50 100 150 200 250 300 50 GHz Relativ frekvens (GHz) Strekene viser kanalsentre på samme 300 GHz skala. De viser ikke signalbredde, filterpassbånd eller datahastighet. © 2026 GLOBALfiber AS

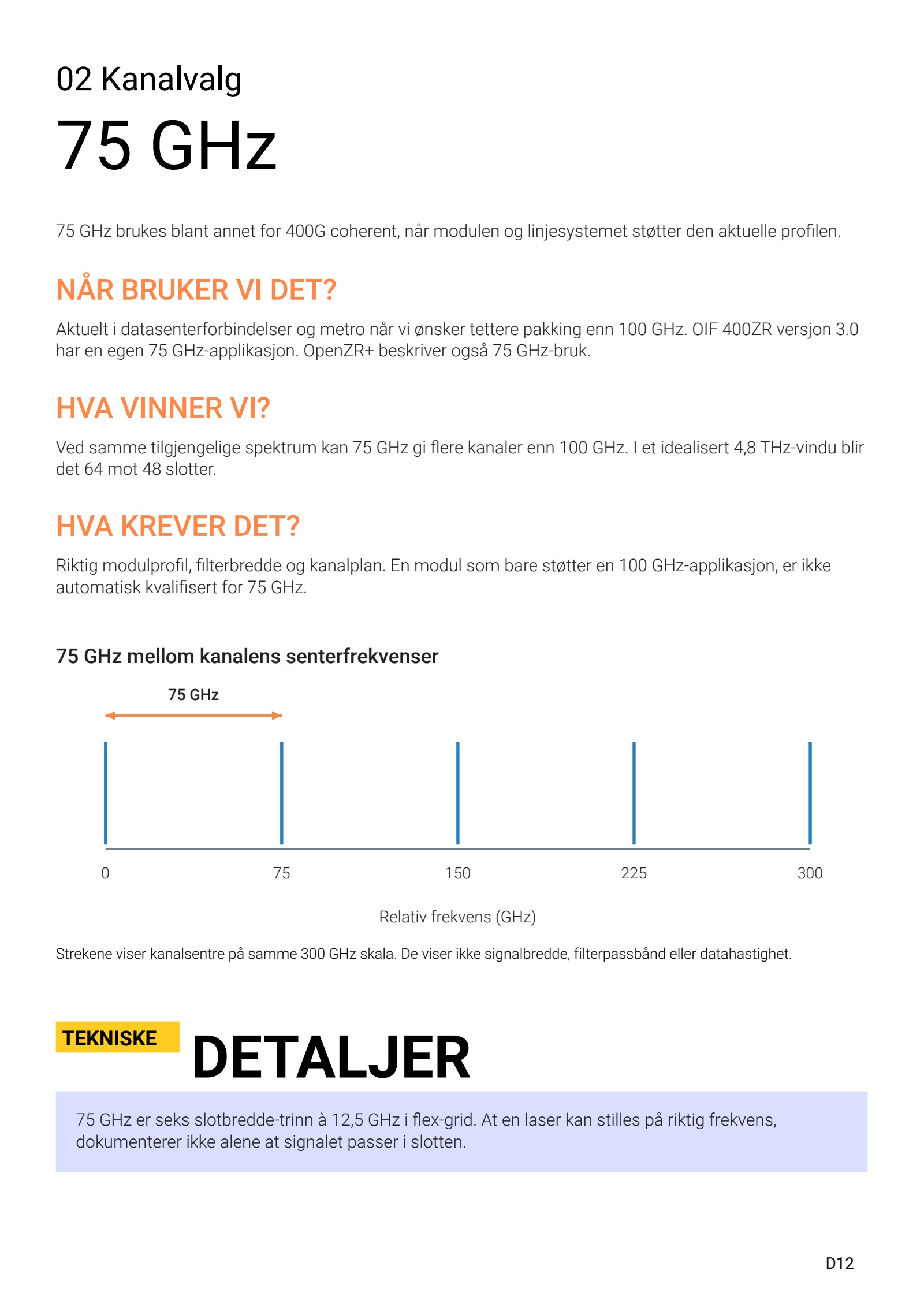

75 GHz

75 GHz – GLOBALfiber kurskompendium v7, side 121
Side 121 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 121
02 Kanalvalg 75 GHz 75 GHz brukes blant annet for 400G coherent, når modulen og linjesystemet støtter den aktuelle profilen. NÅR BRUKER VI DET? Aktuelt i datasenterforbindelser og metro når vi ønsker tettere pakking enn 100 GHz. OIF 400ZR versjon 3.0 har en egen 75 GHz-applikasjon. OpenZR+ beskriver også 75 GHz-bruk. HVA VINNER VI? Ved samme tilgjengelige spektrum kan 75 GHz gi flere kanaler enn 100 GHz. I et idealisert 4,8 THz-vindu blir det 64 mot 48 slotter. HVA KREVER DET? Riktig modulprofil, filterbredde og kanalplan. En modul som bare støtter en 100 GHz-applikasjon, er ikke automatisk kvalifisert for 75 GHz. TEKNISKE DETALJER 75 GHz er seks slotbredde-trinn à 12,5 GHz i flex-grid. At en laser kan stilles på riktig frekvens, dokumenterer ikke alene at signalet passer i slotten. D12 75 GHz mellom kanalens senterfrekvenser 0 75 150 225 300 75 GHz Relativ frekvens (GHz) Strekene viser kanalsentre på samme 300 GHz skala. De viser ikke signalbredde, filterpassbånd eller datahastighet. © 2026 GLOBALfiber AS

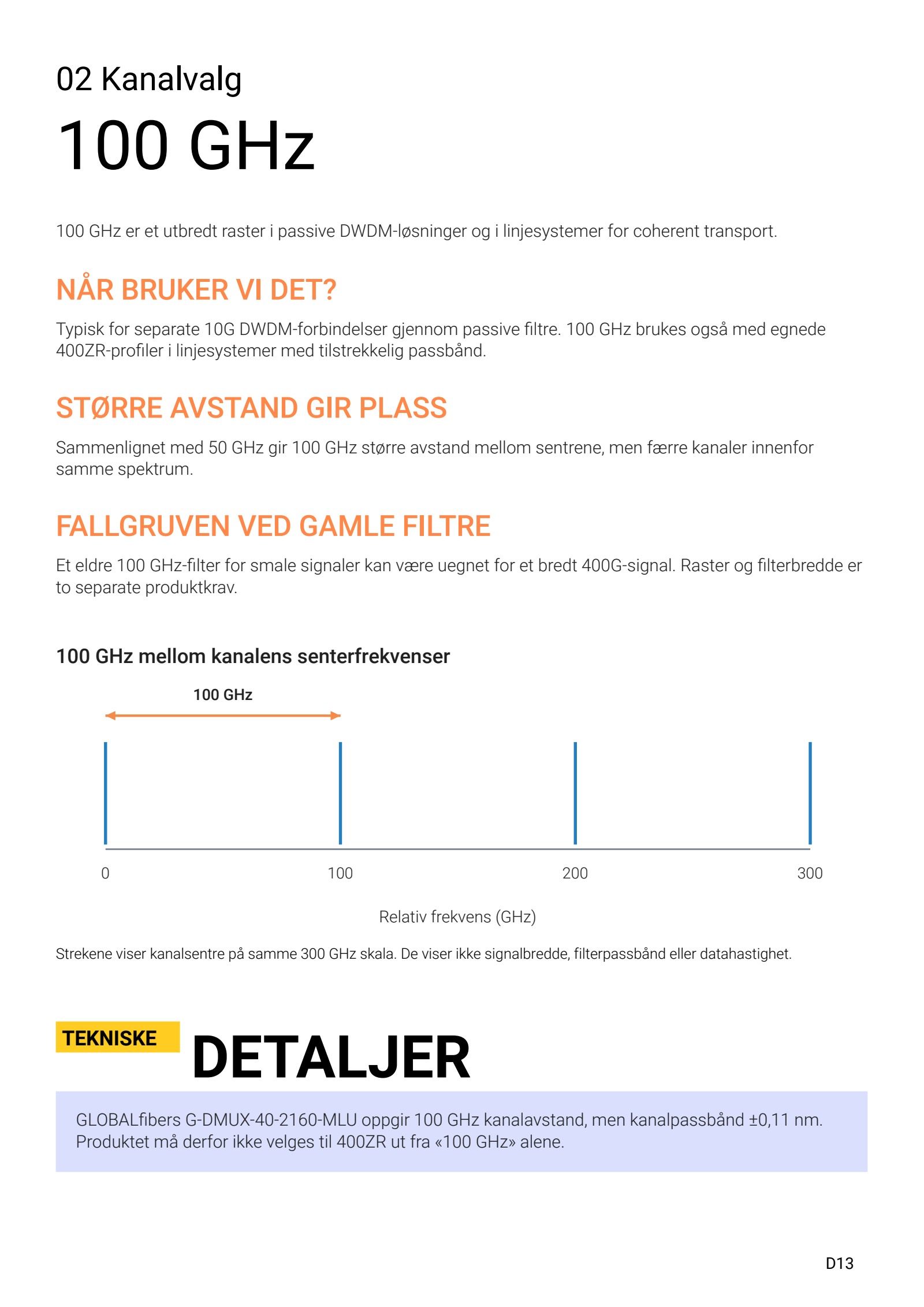

100 GHz

100 GHz – GLOBALfiber kurskompendium v7, side 122
Side 122 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 122
02 Kanalvalg 100 GHz 100 GHz er et utbredt raster i passive DWDM-løsninger og i linjesystemer for coherent transport. NÅR BRUKER VI DET? Typisk for separate 10G DWDM-forbindelser gjennom passive filtre. 100 GHz brukes også med egnede 400ZR-profiler i linjesystemer med tilstrekkelig passbånd. STØRRE AVSTAND GIR PLASS Sammenlignet med 50 GHz gir 100 GHz større avstand mellom sentrene, men færre kanaler innenfor samme spektrum. FALLGRUVEN VED GAMLE FILTRE Et eldre 100 GHz-filter for smale signaler kan være uegnet for et bredt 400G-signal. Raster og filterbredde er to separate produktkrav. TEKNISKE DETALJER GLOBALfibers G-DMUX-40-2160-MLU oppgir 100 GHz kanalavstand, men kanalpassbånd ±0,11 nm. Produktet må derfor ikke velges til 400ZR ut fra «100 GHz» alene. D13 100 GHz mellom kanalens senterfrekvenser 0 100 200 300 100 GHz Relativ frekvens (GHz) Strekene viser kanalsentre på samme 300 GHz skala. De viser ikke signalbredde, filterpassbånd eller datahastighet. © 2026 GLOBALfiber AS

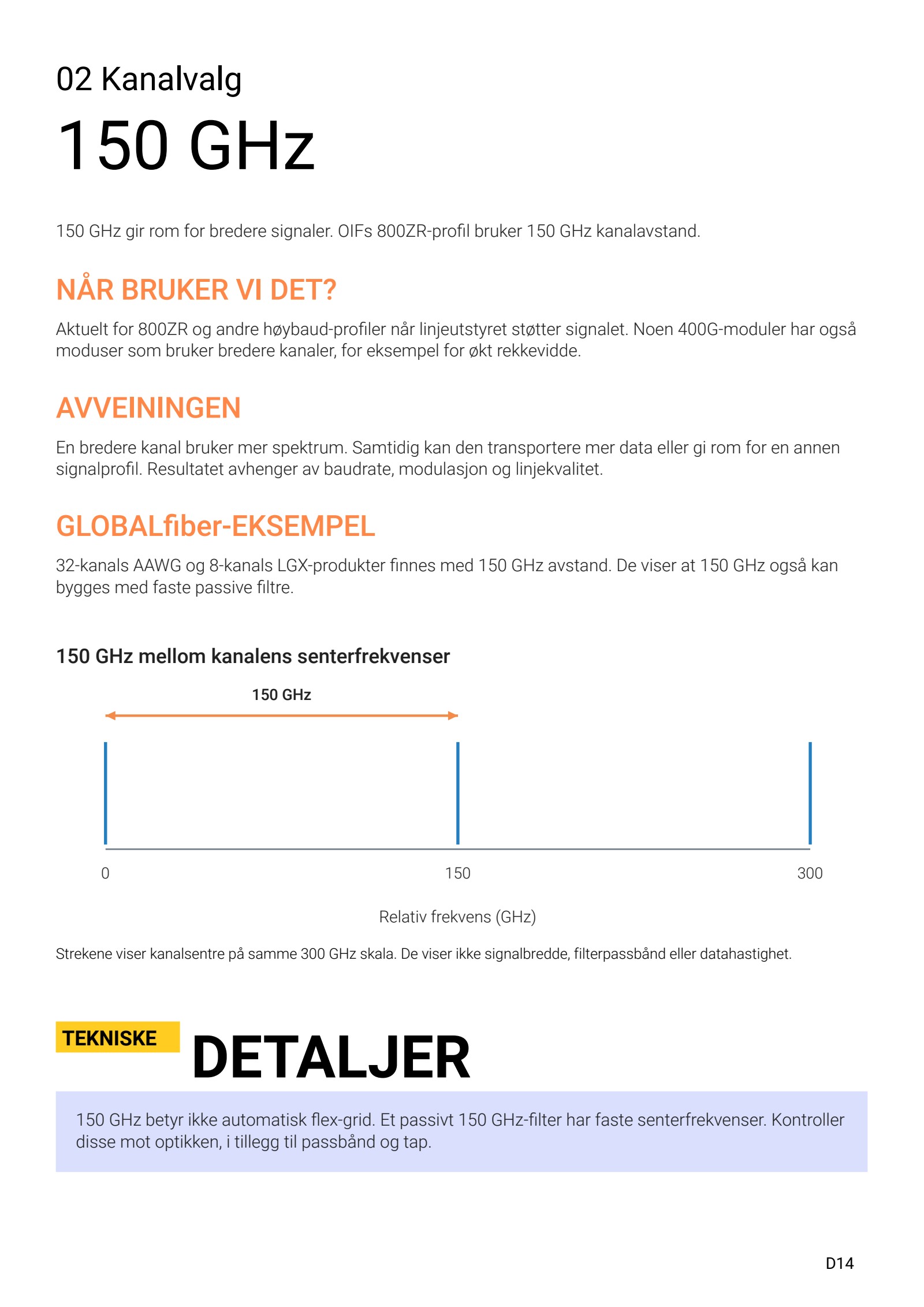

150 GHz

150 GHz – GLOBALfiber kurskompendium v7, side 123
Side 123 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 123
02 Kanalvalg 150 GHz 150 GHz gir rom for bredere signaler. OIFs 800ZR-profil bruker 150 GHz kanalavstand. NÅR BRUKER VI DET? Aktuelt for 800ZR og andre høybaud-profiler når linjeutstyret støtter signalet. Noen 400G-moduler har også moduser som bruker bredere kanaler, for eksempel for økt rekkevidde. AVVEININGEN En bredere kanal bruker mer spektrum. Samtidig kan den transportere mer data eller gi rom for en annen signalprofil. Resultatet avhenger av baudrate, modulasjon og linjekvalitet. GLOBALfiber-EKSEMPEL 32-kanals AAWG og 8-kanals LGX-produkter finnes med 150 GHz avstand. De viser at 150 GHz også kan bygges med faste passive filtre. TEKNISKE DETALJER 150 GHz betyr ikke automatisk flex-grid. Et passivt 150 GHz-filter har faste senterfrekvenser. Kontroller disse mot optikken, i tillegg til passbånd og tap. D14 150 GHz mellom kanalens senterfrekvenser 0 150 300 150 GHz Relativ frekvens (GHz) Strekene viser kanalsentre på samme 300 GHz skala. De viser ikke signalbredde, filterpassbånd eller datahastighet. © 2026 GLOBALfiber AS

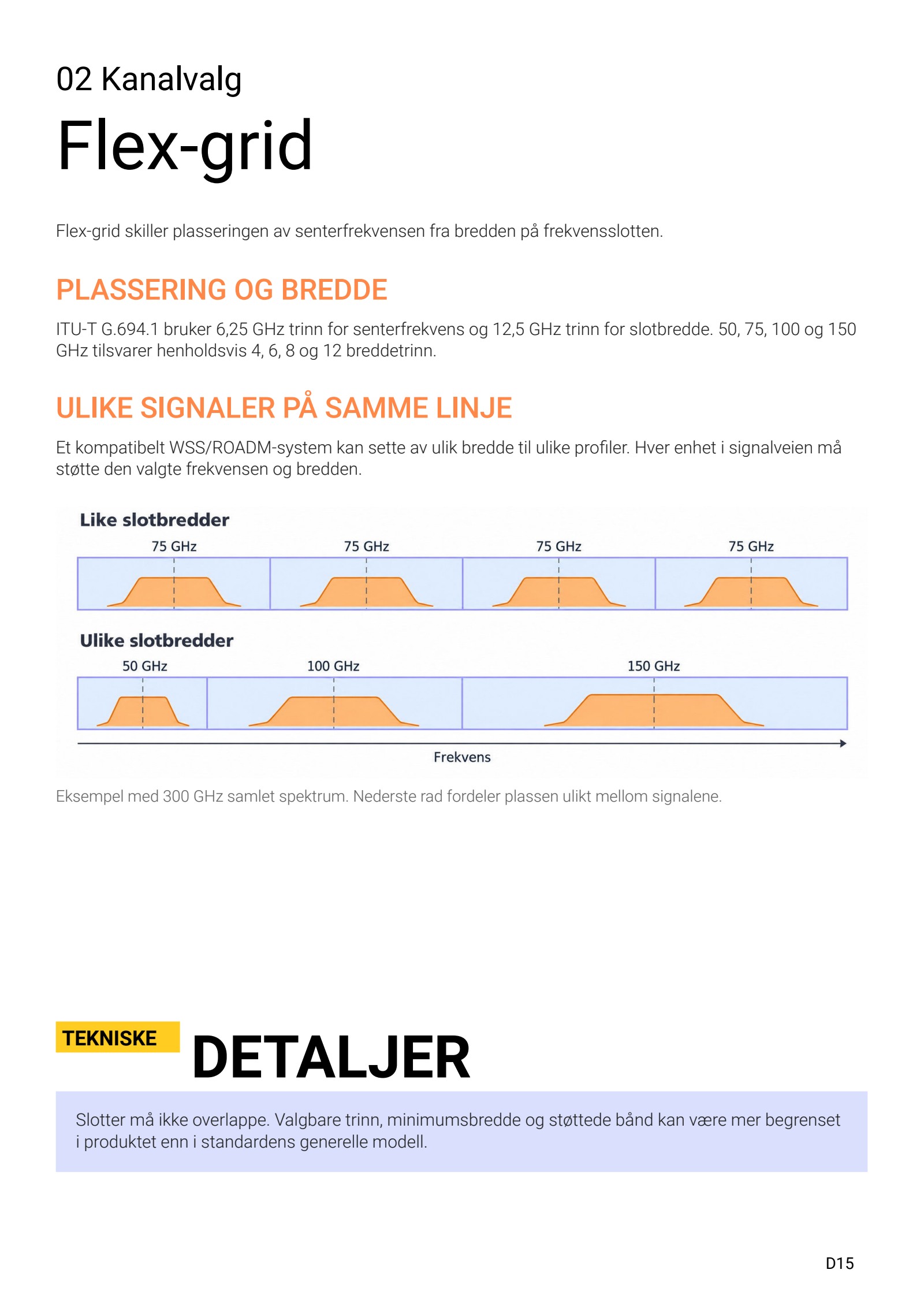

Flex-grid

Flex-grid – GLOBALfiber kurskompendium v7, side 124
Side 124 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 124
02 Kanalvalg Flex-grid Flex-grid skiller plasseringen av senterfrekvensen fra bredden på frekvensslotten. PLASSERING OG BREDDE ITU-T G.694.1 bruker 6,25 GHz trinn for senterfrekvens og 12,5 GHz trinn for slotbredde. 50, 75, 100 og 150 GHz tilsvarer henholdsvis 4, 6, 8 og 12 breddetrinn. ULIKE SIGNALER PÅ SAMME LINJE Et kompatibelt WSS/ROADM-system kan sette av ulik bredde til ulike profiler. Hver enhet i signalveien må støtte den valgte frekvensen og bredden. Eksempel med 300 GHz samlet spektrum. Nederste rad fordeler plassen ulikt mellom signalene. TEKNISKE DETALJER Slotter må ikke overlappe. Valgbare trinn, minimumsbredde og støttede bånd kan være mer begrenset i produktet enn i standardens generelle modell. D15© 2026 GLOBALfiber AS

Baud og Gbit/s

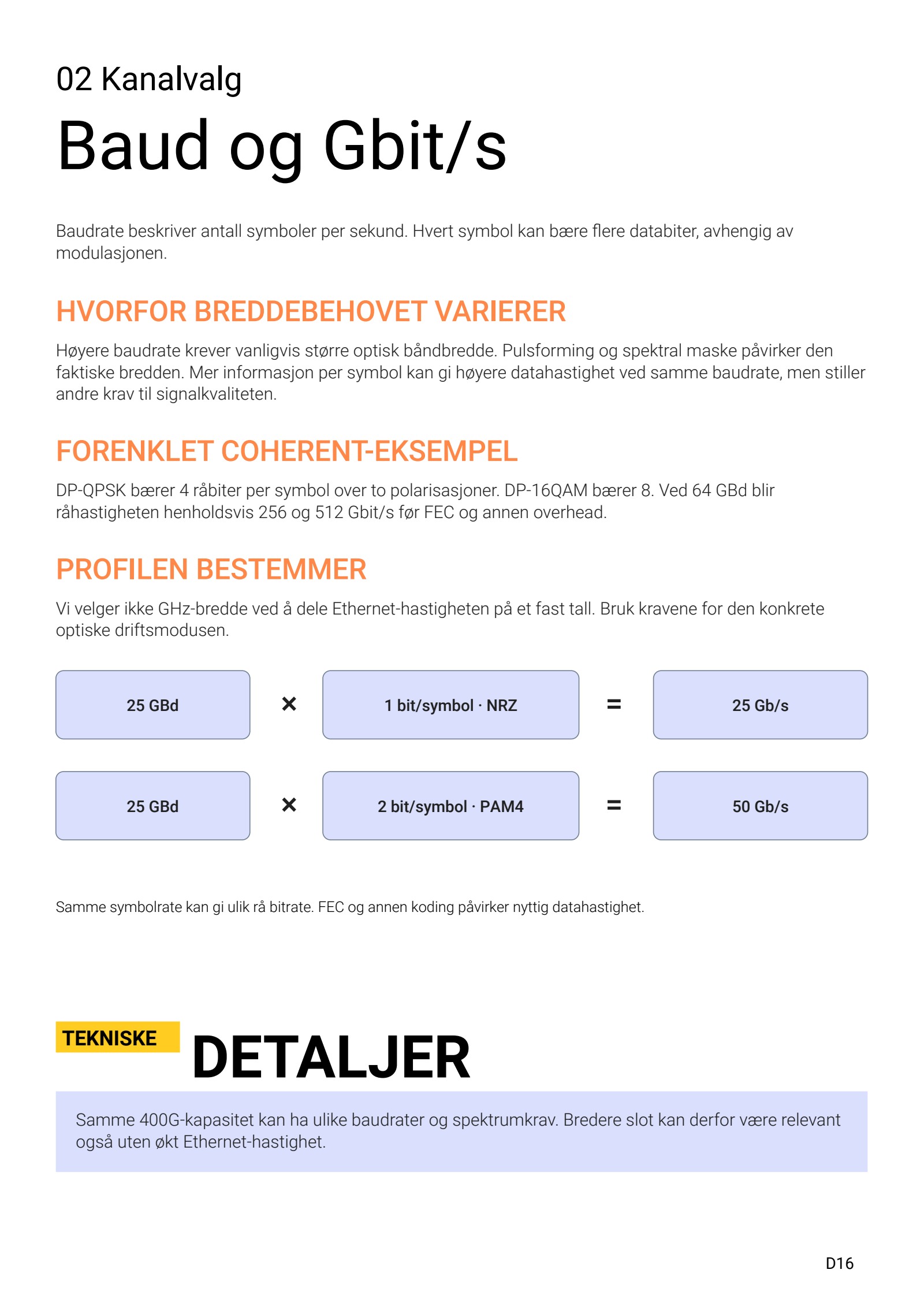

Baud og Gbit/s – GLOBALfiber kurskompendium v7, side 125
Side 125 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 125
02 Kanalvalg Baud og Gbit/s Baudrate beskriver antall symboler per sekund. Hvert symbol kan bære flere databiter, avhengig av modulasjonen. HVORFOR BREDDEBEHOVET VARIERER Høyere baudrate krever vanligvis større optisk båndbredde. Pulsforming og spektral maske påvirker den faktiske bredden. Mer informasjon per symbol kan gi høyere datahastighet ved samme baudrate, men stiller andre krav til signalkvaliteten. FORENKLET COHERENT -EKSEMPEL DP-QPSK bærer 4 råbiter per symbol over to polarisasjoner. DP-16QAM bærer 8. Ved 64 GBd blir råhastigheten henholdsvis 256 og 512 Gbit/s før FEC og annen overhead. PROFILEN BESTEMMER Vi velger ikke GHz-bredde ved å dele Ethernet-hastigheten på et fast tall. Bruk kravene for den konkrete optiske driftsmodusen. TEKNISKE DETALJER Samme 400G-kapasitet kan ha ulike baudrater og spektrumkrav. Bredere slot kan derfor være relevant også uten økt Ethernet-hastighet. D16 25 GBd × 1 bit/symbol · NRZ = 25 Gb/s 25 GBd × 2 bit/symbol · PAM4 = 50 Gb/s Samme symbolrate kan gi ulik rå bitrate. FEC og annen koding påvirker nyttig datahastighet. © 2026 GLOBALfiber AS

Filter og signal

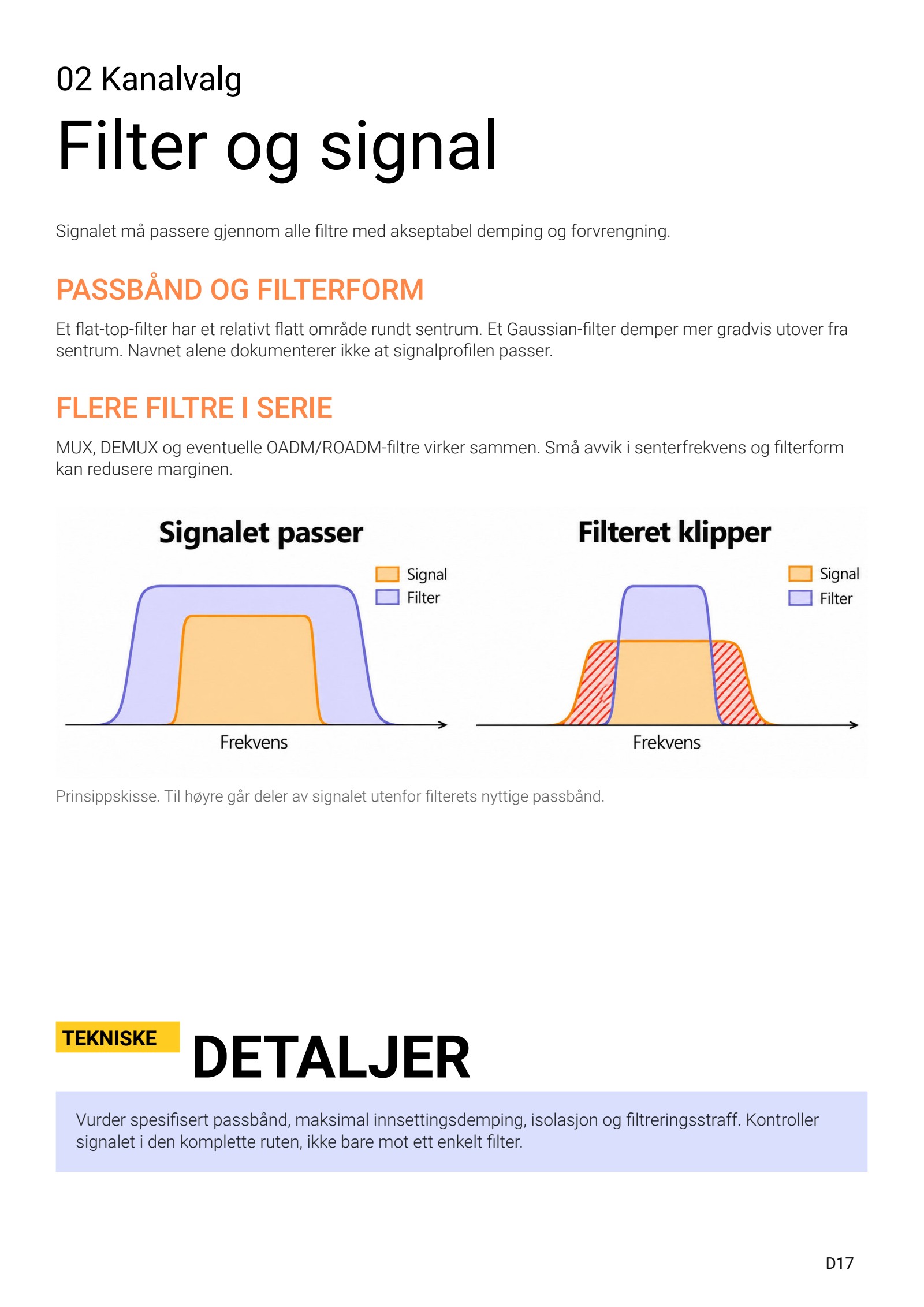

Filter og signal – GLOBALfiber kurskompendium v7, side 126
Side 126 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 126
02 Kanalvalg Filter og signal Signalet må passere gjennom alle filtre med akseptabel demping og forvrengning. PASSBÅND OG FILTERFORM Et flat-top-filter har et relativt flatt område rundt sentrum. Et Gaussian-filter demper mer gradvis utover fra sentrum. Navnet alene dokumenterer ikke at signalprofilen passer. FLERE FILTRE I SERIE MUX, DEMUX og eventuelle OADM/ROADM-filtre virker sammen. Små avvik i senterfrekvens og filterform kan redusere marginen. Prinsippskisse. Til høyre går deler av signalet utenfor filterets nyttige passbånd. TEKNISKE DETALJER Vurder spesifisert passbånd, maksimal innsettingsdemping, isolasjon og filtreringsstraff. Kontroller signalet i den komplette ruten, ikke bare mot ett enkelt filter. D17© 2026 GLOBALfiber AS

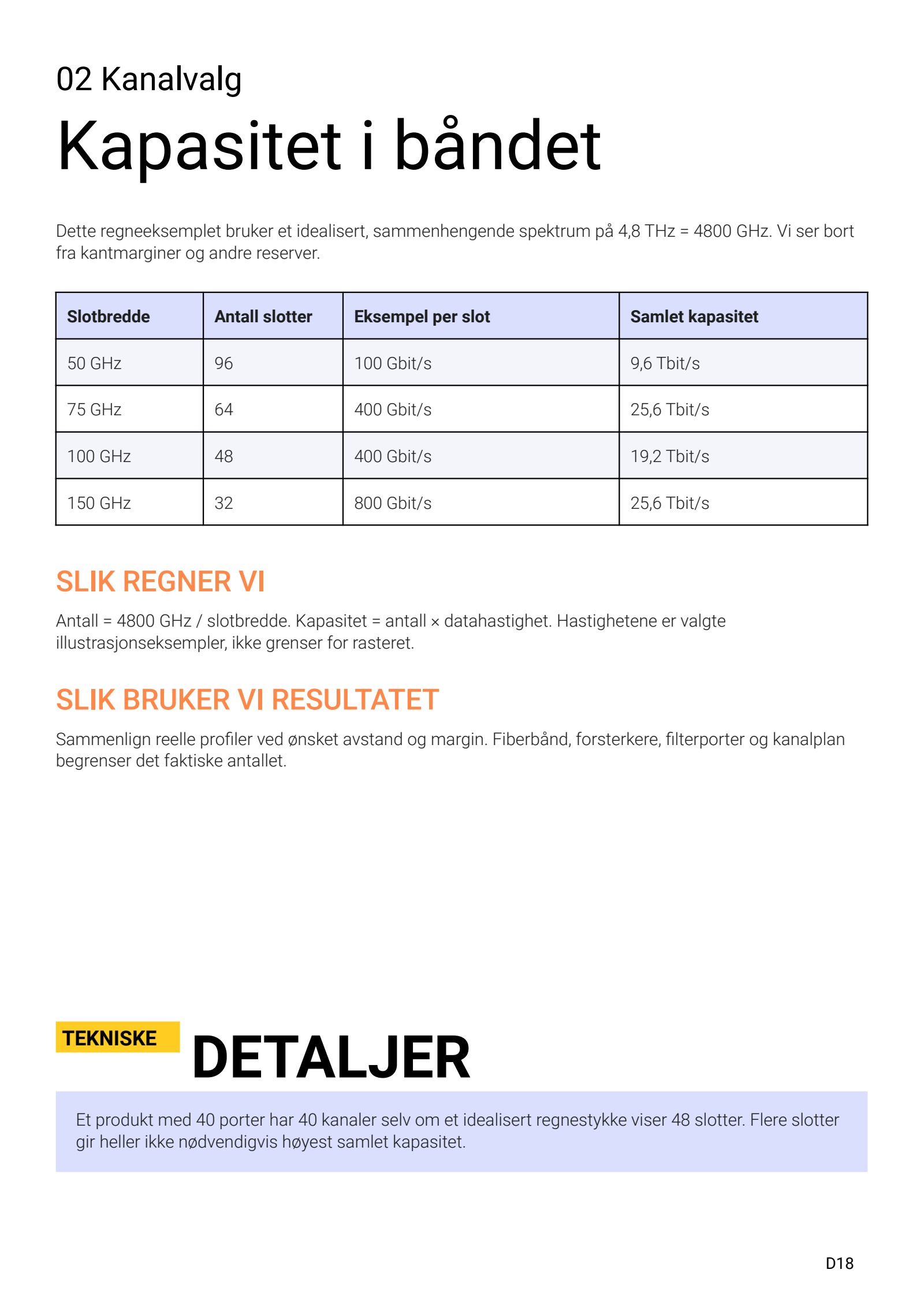

Kapasitet i båndet

Kapasitet i båndet – GLOBALfiber kurskompendium v7, side 127
Side 127 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 127
02 Kanalvalg Kapasitet i båndet Dette regneeksemplet bruker et idealisert, sammenhengende spektrum på 4,8 THz = 4800 GHz. Vi ser bort fra kantmarginer og andre reserver. Slotbredde Antall slotter Eksempel per slot Samlet kapasitet 50 GHz 96 100 Gbit/s 9,6 Tbit/s 75 GHz 64 400 Gbit/s 25,6 Tbit/s 100 GHz 48 400 Gbit/s 19,2 Tbit/s 150 GHz 32 800 Gbit/s 25,6 Tbit/s SLIK REGNER VI Antall = 4800 GHz / slotbredde. Kapasitet = antall × datahastighet. Hastighetene er valgte illustrasjonseksempler, ikke grenser for rasteret. SLIK BRUKER VI RESULTATET Sammenlign reelle profiler ved ønsket avstand og margin. Fiberbånd, forsterkere, filterporter og kanalplan begrenser det faktiske antallet. TEKNISKE DETALJER Et produkt med 40 porter har 40 kanaler selv om et idealisert regnestykke viser 48 slotter. Flere slotter gir heller ikke nødvendigvis høyest samlet kapasitet. D18© 2026 GLOBALfiber AS

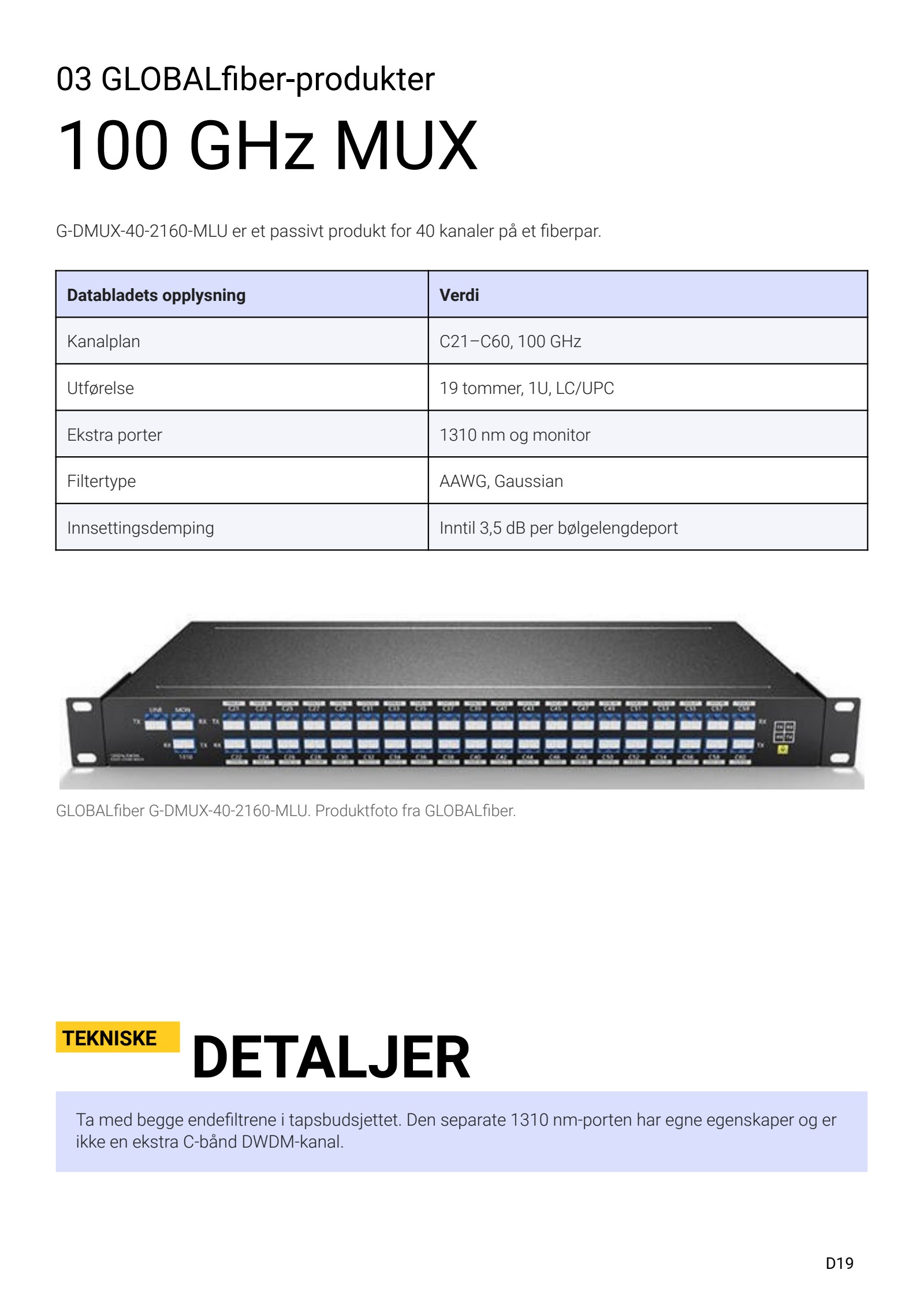

100 GHz MUX

100 GHz MUX – GLOBALfiber kurskompendium v7, side 128
Side 128 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 128
03 GLOBALfiber-produkter 100 GHz MUX G-DMUX-40-2160-MLU er et passivt produkt for 40 kanaler på et fiberpar. Databladets opplysning Verdi Kanalplan C21–C60, 100 GHz Utførelse 19 tommer, 1U, LC/UPC Ekstra porter 1310 nm og monitor Filtertype AAWG, Gaussian Innsettingsdemping Inntil 3,5 dB per bølgelengdeport GLOBALfiber G-DMUX-40-2160-MLU. Produktfoto fra GLOBALfiber. TEKNISKE DETALJER Ta med begge endefiltrene i tapsbudsjettet. Den separate 1310 nm-porten har egne egenskaper og er ikke en ekstra C-bånd DWDM-kanal. D19© 2026 GLOBALfiber AS

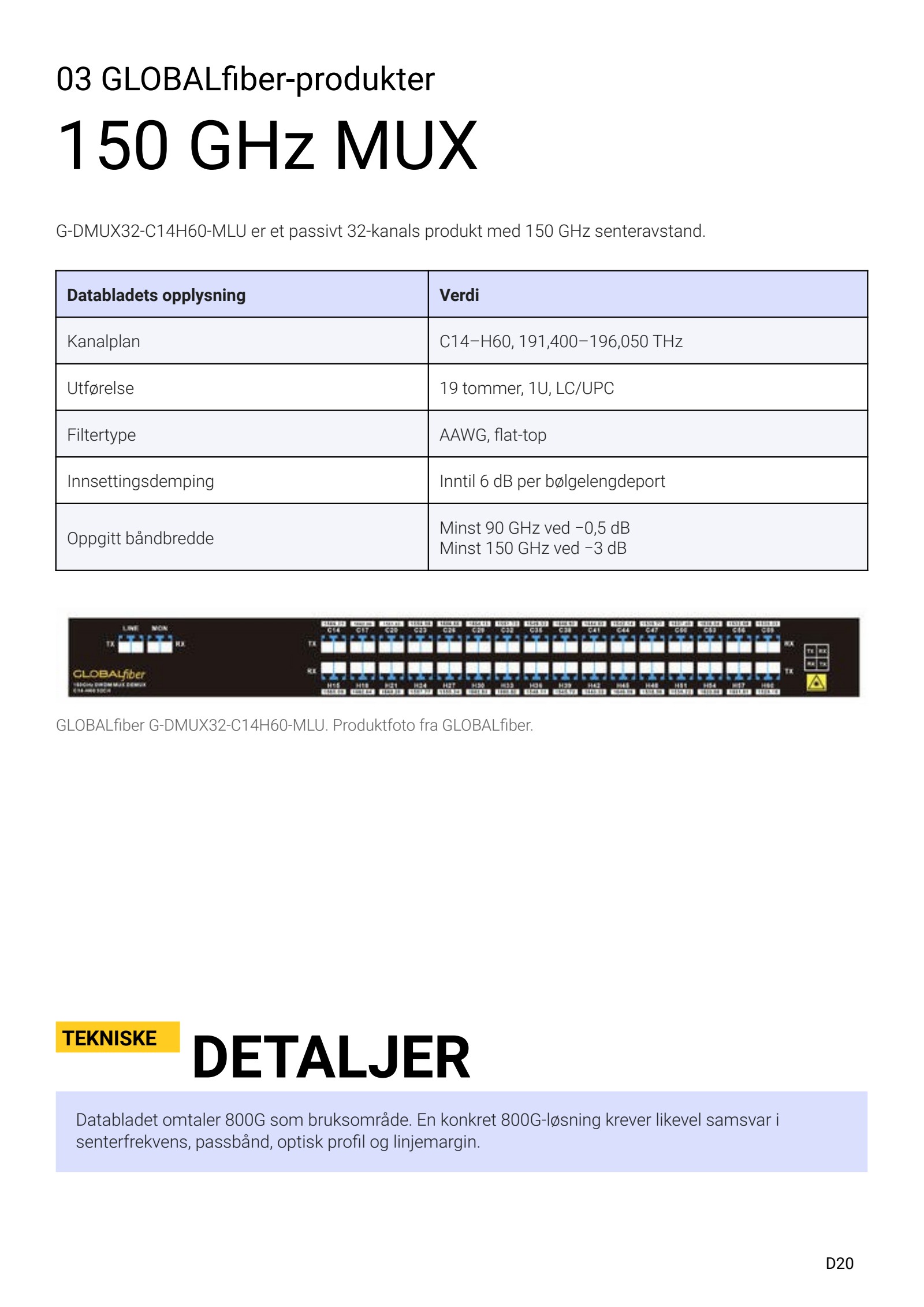

150 GHz MUX

150 GHz MUX – GLOBALfiber kurskompendium v7, side 129
Side 129 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 129
03 GLOBALfiber-produkter 150 GHz MUX G-DMUX32-C14H60-MLU er et passivt 32-kanals produkt med 150 GHz senteravstand. Databladets opplysning Verdi Kanalplan C14–H60, 191,400–196,050 THz Utførelse 19 tommer, 1U, LC/UPC Filtertype AAWG, flat-top Innsettingsdemping Inntil 6 dB per bølgelengdeport Oppgitt båndbredde Minst 90 GHz ved −0,5 dB Minst 150 GHz ved −3 dB GLOBALfiber G-DMUX32-C14H60-MLU. Produktfoto fra GLOBALfiber. TEKNISKE DETALJER Databladet omtaler 800G som bruksområde. En konkret 800G-løsning krever likevel samsvar i senterfrekvens, passbånd, optisk profil og linjemargin. D20© 2026 GLOBALfiber AS

Samme GHz, ulik plan

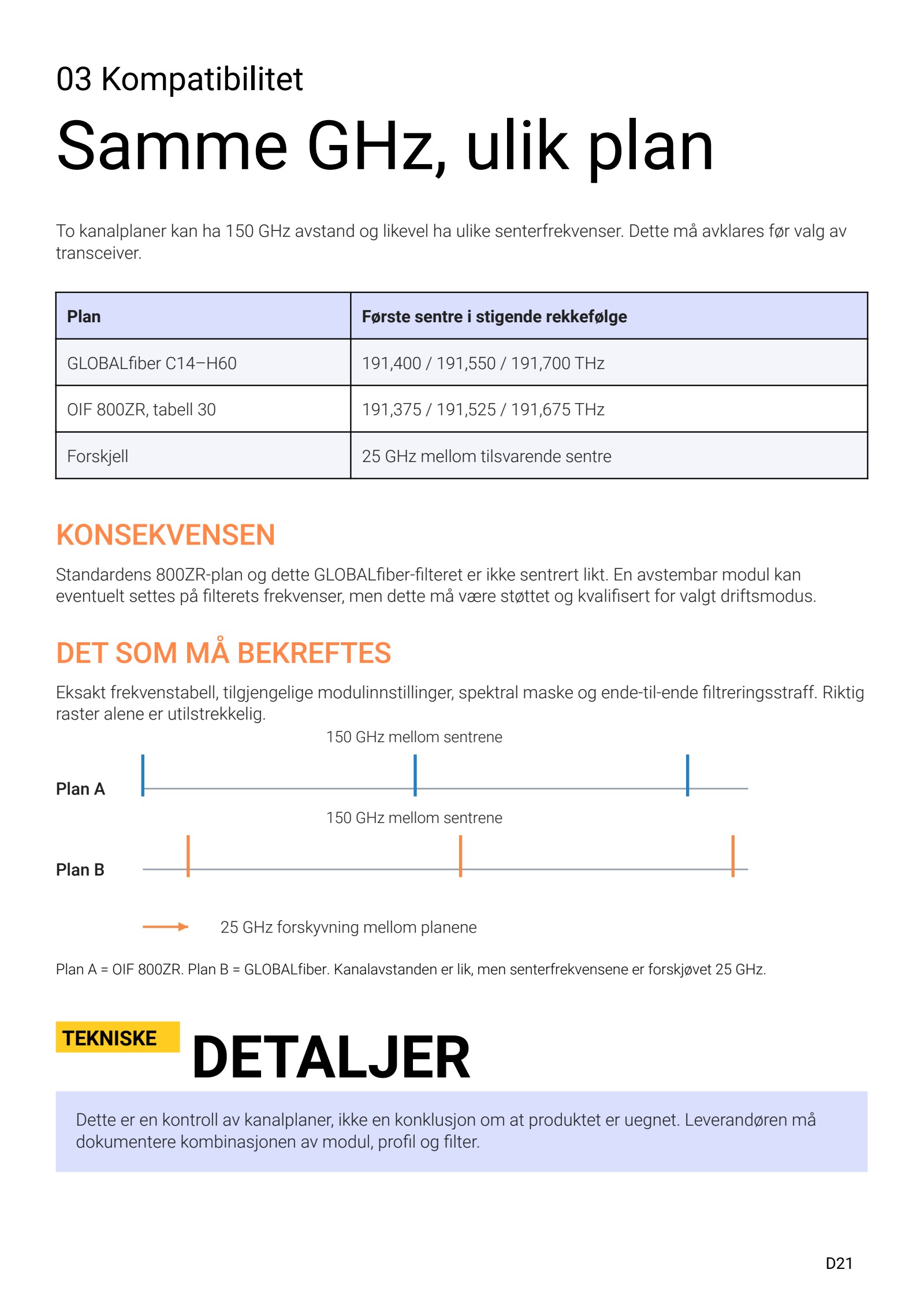

Samme GHz, ulik plan – GLOBALfiber kurskompendium v7, side 130
Side 130 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 130
03 Kompatibilitet Samme GHz, ulik plan To kanalplaner kan ha 150 GHz avstand og likevel ha ulike senterfrekvenser. Dette må avklares før valg av transceiver. Plan Første sentre i stigende rekkefølge GLOBALfiber C14–H60 191,400 / 191,550 / 191,700 THz OIF 800ZR, tabell 30 191,375 / 191,525 / 191,675 THz Forskjell 25 GHz mellom tilsvarende sentre KONSEKVENSEN Standardens 800ZR-plan og dette GLOBALfiber-filteret er ikke sentrert likt. En avstembar modul kan eventuelt settes på filterets frekvenser, men dette må være støttet og kvalifisert for valgt driftsmodus. DET SOM MÅ BEKREFTES Eksakt frekvenstabell, tilgjengelige modulinnstillinger, spektral maske og ende-til-ende filtreringsstraff. Riktig raster alene er utilstrekkelig. TEKNISKE DETALJER Dette er en kontroll av kanalplaner, ikke en konklusjon om at produktet er uegnet. Leverandøren må dokumentere kombinasjonen av modul, profil og filter. D21 Plan A 150 GHz mellom sentrene Plan B 150 GHz mellom sentrene 25 GHz forskyvning mellom planene Plan A = OIF 800ZR. Plan B = GLOBALfiber. Kanalavstanden er lik, men senterfrekvensene er forskjøvet 25 GHz. © 2026 GLOBALfiber AS

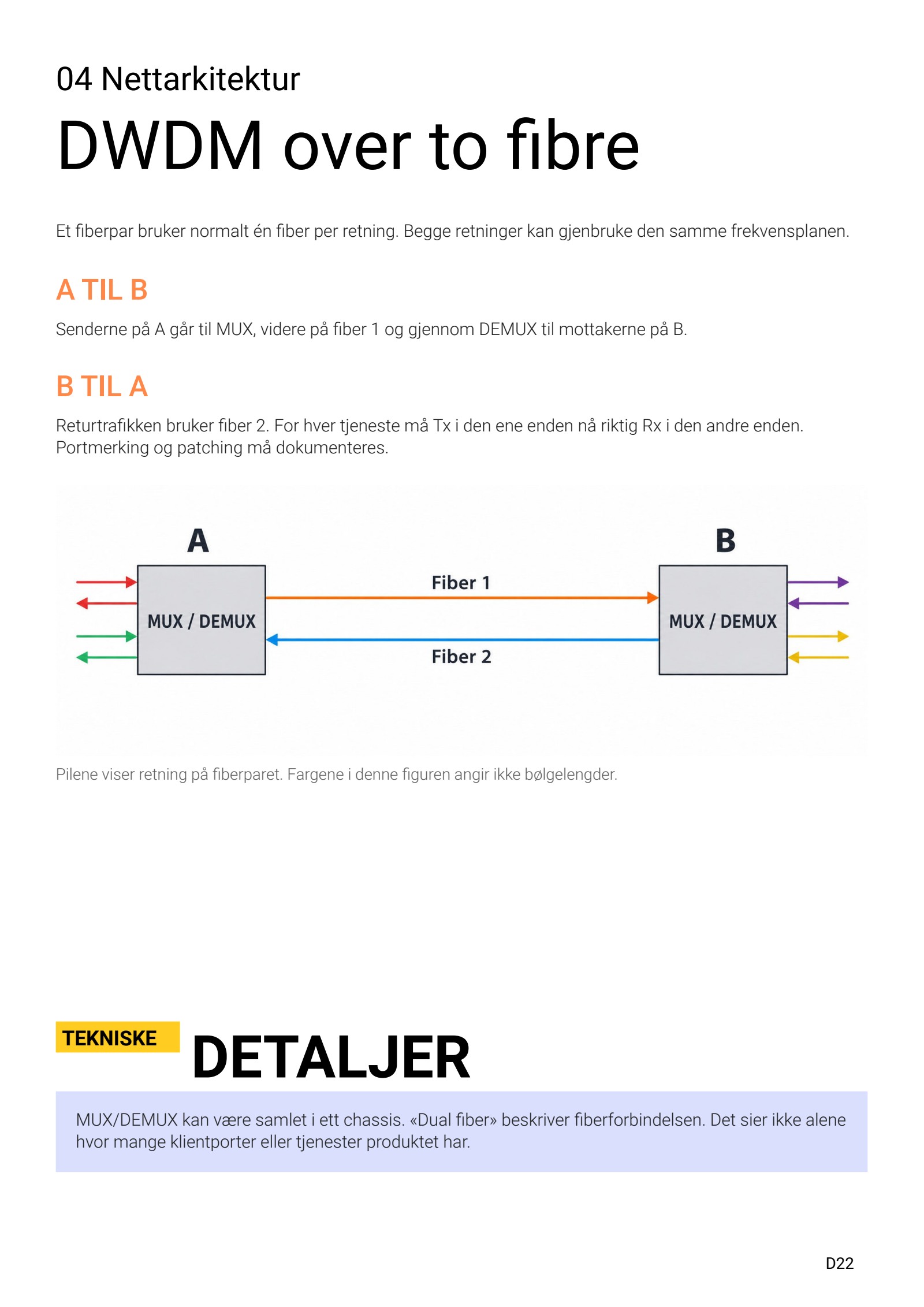

DWDM over to fibre

DWDM over to fibre – GLOBALfiber kurskompendium v7, side 131
Side 131 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 131
04 Nettarkitektur DWDM over to fibre Et fiberpar bruker normalt én fiber per retning. Begge retninger kan gjenbruke den samme frekvensplanen. A TIL B Senderne på A går til MUX, videre på fiber 1 og gjennom DEMUX til mottakerne på B. B TIL A Returtrafikken bruker fiber 2. For hver tjeneste må Tx i den ene enden nå riktig Rx i den andre enden. Portmerking og patching må dokumenteres. Pilene viser retning på fiberparet. Fargene i denne figuren angir ikke bølgelengder. TEKNISKE DETALJER MUX/DEMUX kan være samlet i ett chassis. «Dual fiber» beskriver fiberforbindelsen. Det sier ikke alene hvor mange klientporter eller tjenester produktet har. D22© 2026 GLOBALfiber AS

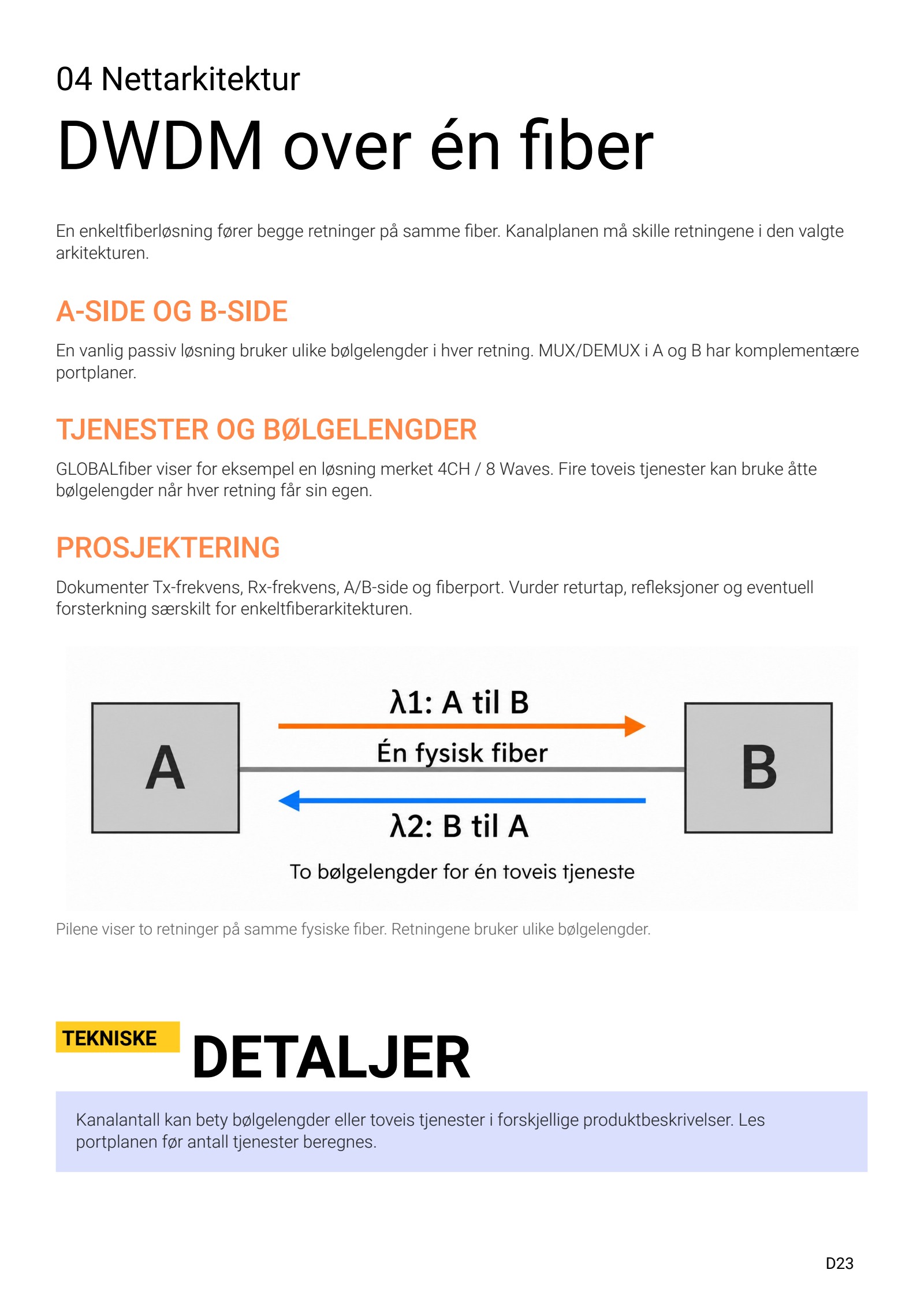

DWDM over én fiber

DWDM over én fiber – GLOBALfiber kurskompendium v7, side 132
Side 132 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 132
04 Nettarkitektur DWDM over én fiber En enkeltfiberløsning fører begge retninger på samme fiber. Kanalplanen må skille retningene i den valgte arkitekturen. A-SIDE OG B-SIDE En vanlig passiv løsning bruker ulike bølgelengder i hver retning. MUX/DEMUX i A og B har komplementære portplaner. TJENESTER OG BØLGELENGDER GLOBALfiber viser for eksempel en løsning merket 4CH / 8 Waves. Fire toveis tjenester kan bruke åtte bølgelengder når hver retning får sin egen. PROSJEKTERING Dokumenter Tx-frekvens, Rx-frekvens, A/B-side og fiberport. Vurder returtap, refleksjoner og eventuell forsterkning særskilt for enkeltfiberarkitekturen. Pilene viser to retninger på samme fysiske fiber. Retningene bruker ulike bølgelengder. TEKNISKE DETALJER Kanalantall kan bety bølgelengder eller toveis tjenester i forskjellige produktbeskrivelser. Les portplanen før antall tjenester beregnes. D23© 2026 GLOBALfiber AS

Add/Drop og ROADM

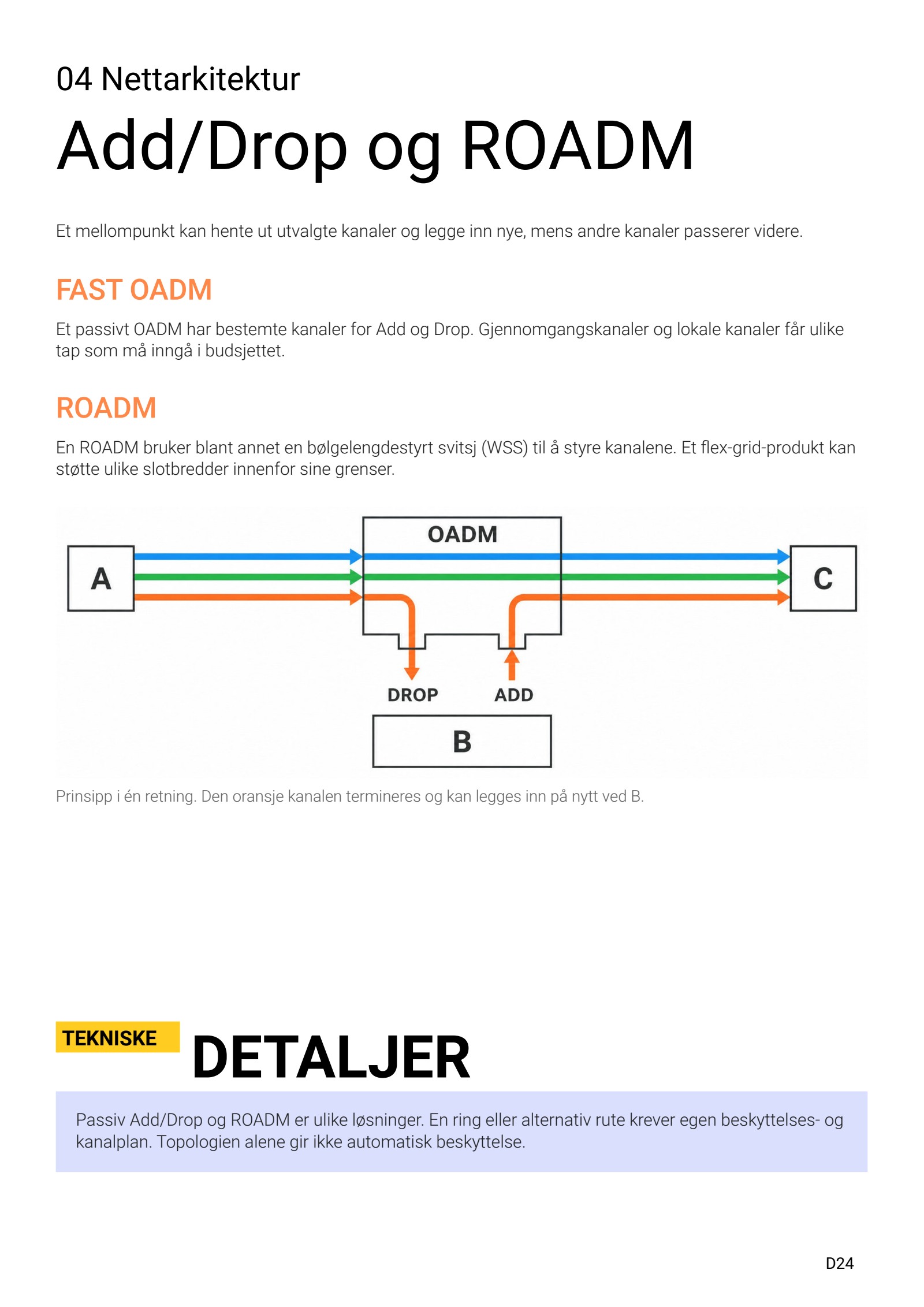

Add/Drop og ROADM – GLOBALfiber kurskompendium v7, side 133
Side 133 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 133
04 Nettarkitektur Add/Drop og ROADM Et mellompunkt kan hente ut utvalgte kanaler og legge inn nye, mens andre kanaler passerer videre. FAST OADM Et passivt OADM har bestemte kanaler for Add og Drop. Gjennomgangskanaler og lokale kanaler får ulike tap som må inngå i budsjettet. ROADM En ROADM bruker blant annet en bølgelengdestyrt svitsj (WSS) til å styre kanalene. Et flex-grid-produkt kan støtte ulike slotbredder innenfor sine grenser. Prinsipp i én retning. Den oransje kanalen termineres og kan legges inn på nytt ved B. TEKNISKE DETALJER Passiv Add/Drop og ROADM er ulike løsninger. En ring eller alternativ rute krever egen beskyttelses- og kanalplan. Topologien alene gir ikke automatisk beskyttelse. D24© 2026 GLOBALfiber AS

Ta med deg denne kursdelen

Last ned «DWDM og kanalplaner» som PDF med tekst og illustrasjoner.

Last ned kursdel 10 – gratis registrering (PDF, 25 sider, 5,9 MB)
