Aktive systemer, OLS og coherent DCI

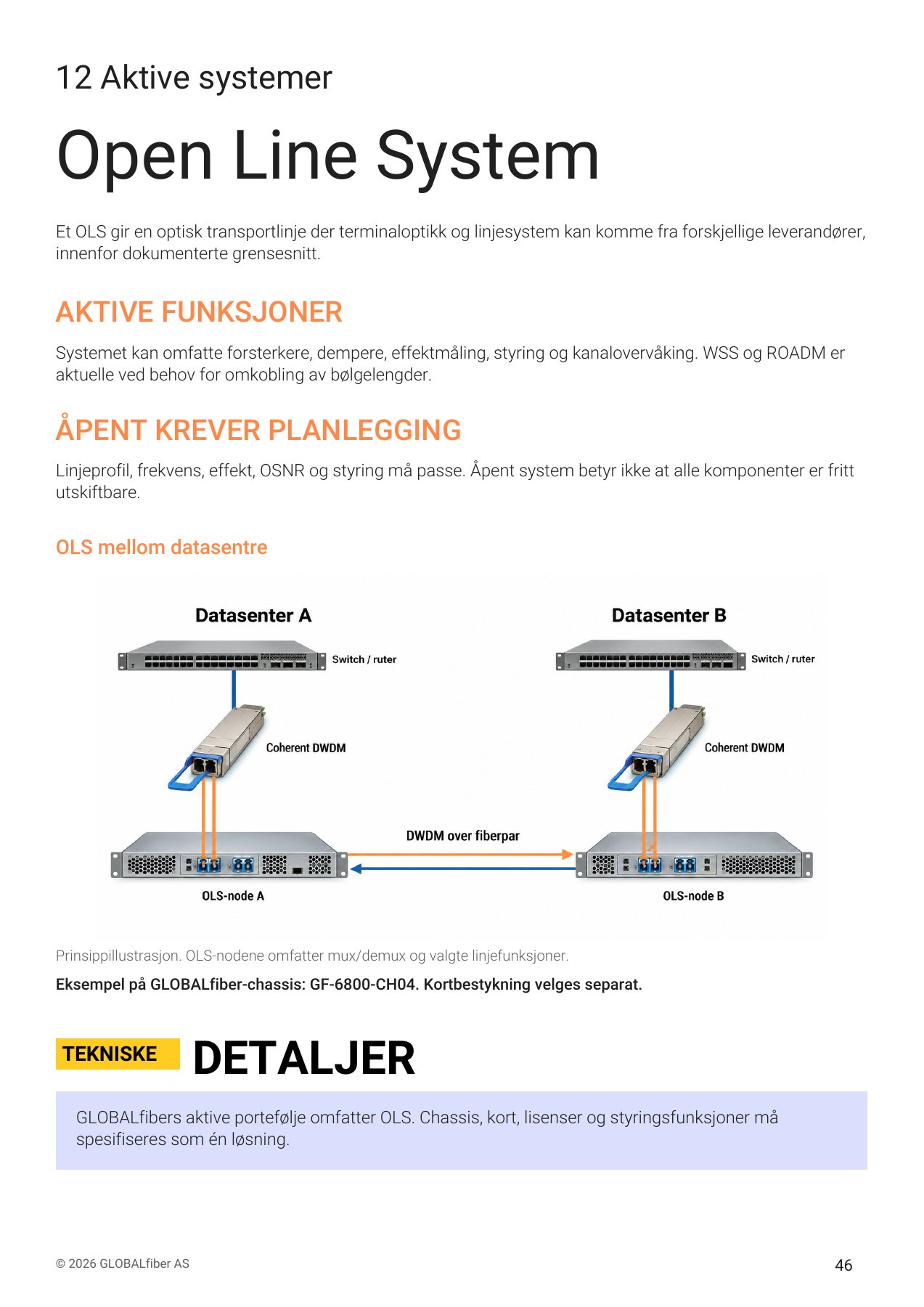

Et OLS gir en optisk transportlinje der terminaloptikk og linjesystem kan komme fra forskjellige leverandører, innenfor dokumenterte grensesnitt.

AKTIVE FUNKSJONER

Systemet kan omfatte forsterkere, dempere, effektmåling, styring og kanalovervåking. WSS og ROADM er aktuelle ved behov for omkobling av bølgelengder.

ÅPENT KREVER PLANLEGGING

Linjeprofil, frekvens, effekt, OSNR og styring må passe. Åpent system betyr ikke at alle komponenter er fritt utskiftbare.

GLOBALfibers aktive portefølje omfatter OLS. Chassis, kort, lisenser og styringsfunksjoner må spesifiseres som én løsning.

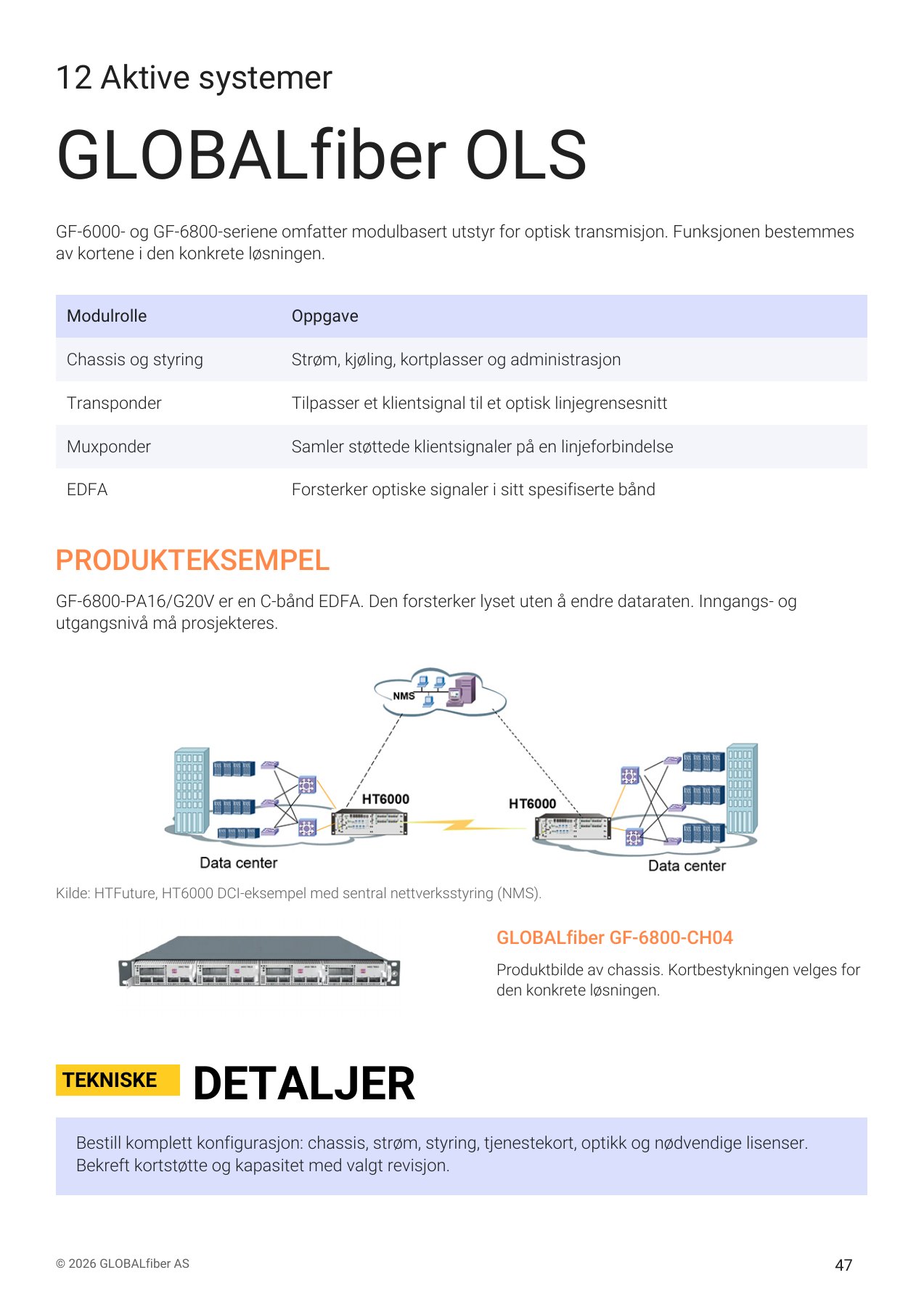

GF-6000- og GF-6800-seriene omfatter modulbasert utstyr for optisk transmisjon. Funksjonen bestemmes av kortene i den konkrete løsningen.

PRODUKTEKSEMPEL

GF-6800-PA16/G20V er en C-bånd EDFA. Den forsterker lyset uten å endre dataraten. Inngangs- og utgangsnivå må prosjekteres.

Bestill komplett konfigurasjon: chassis, strøm, styring, tjenestekort, optikk og nødvendige lisenser. Bekreft kortstøtte og kapasitet med valgt revisjon.

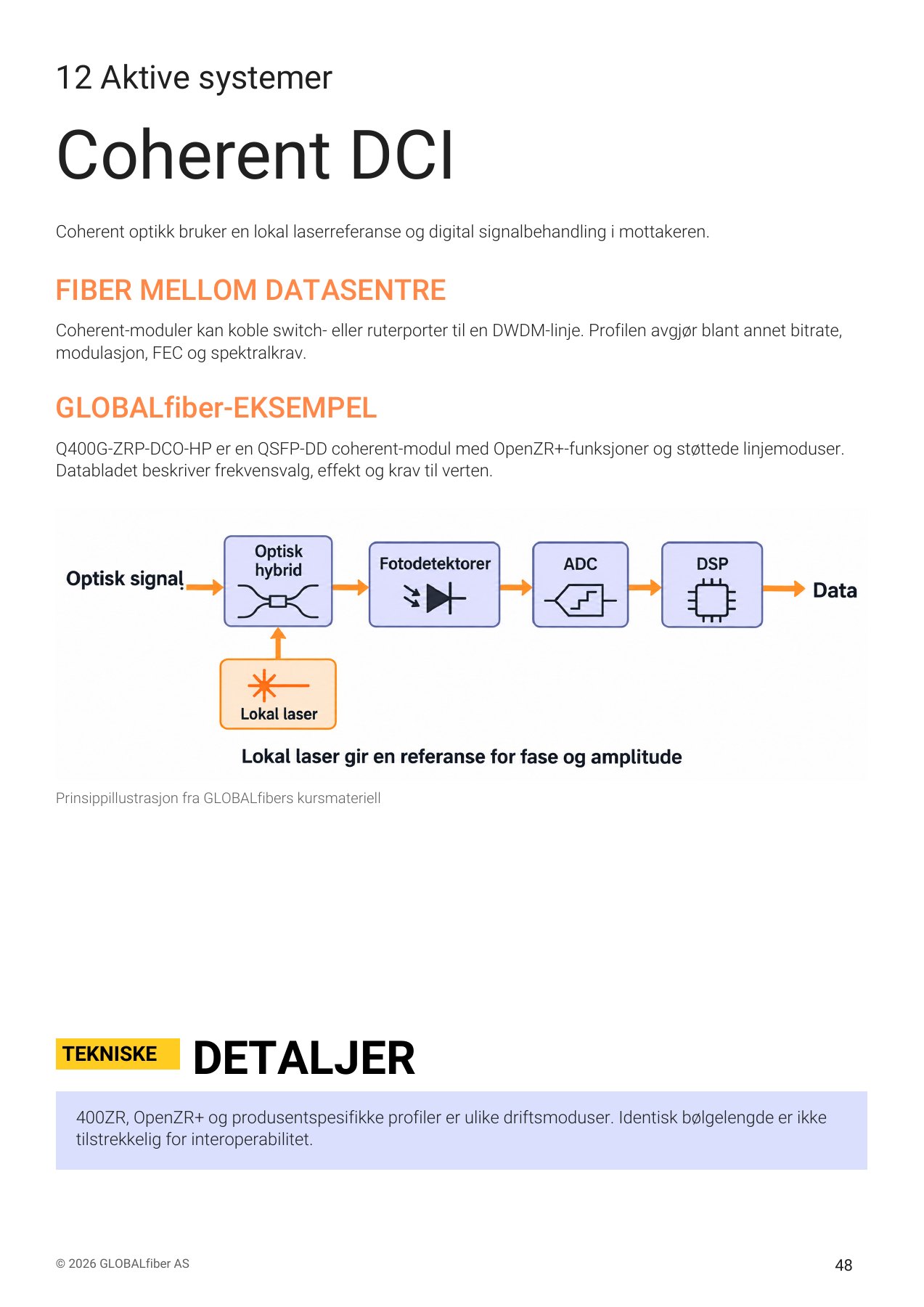

Coherent optikk bruker en lokal laserreferanse og digital signalbehandling i mottakeren.

FIBER MELLOM DATASENTRE

Coherent-moduler kan koble switch- eller ruterporter til en DWDM-linje. Profilen avgjør blant annet bitrate, modulasjon, FEC og spektralkrav.

GLOBALfiber-EKSEMPEL

Q400G-ZRP-DCO-HP er en QSFP-DD coherent-modul med OpenZR+-funksjoner og støttede linjemoduser. Databladet beskriver frekvensvalg, effekt og krav til verten.

400ZR, OpenZR+ og produsentspesifikke profiler er ulike driftsmoduser. Identisk bølgelengde er ikke tilstrekkelig for interoperabilitet.

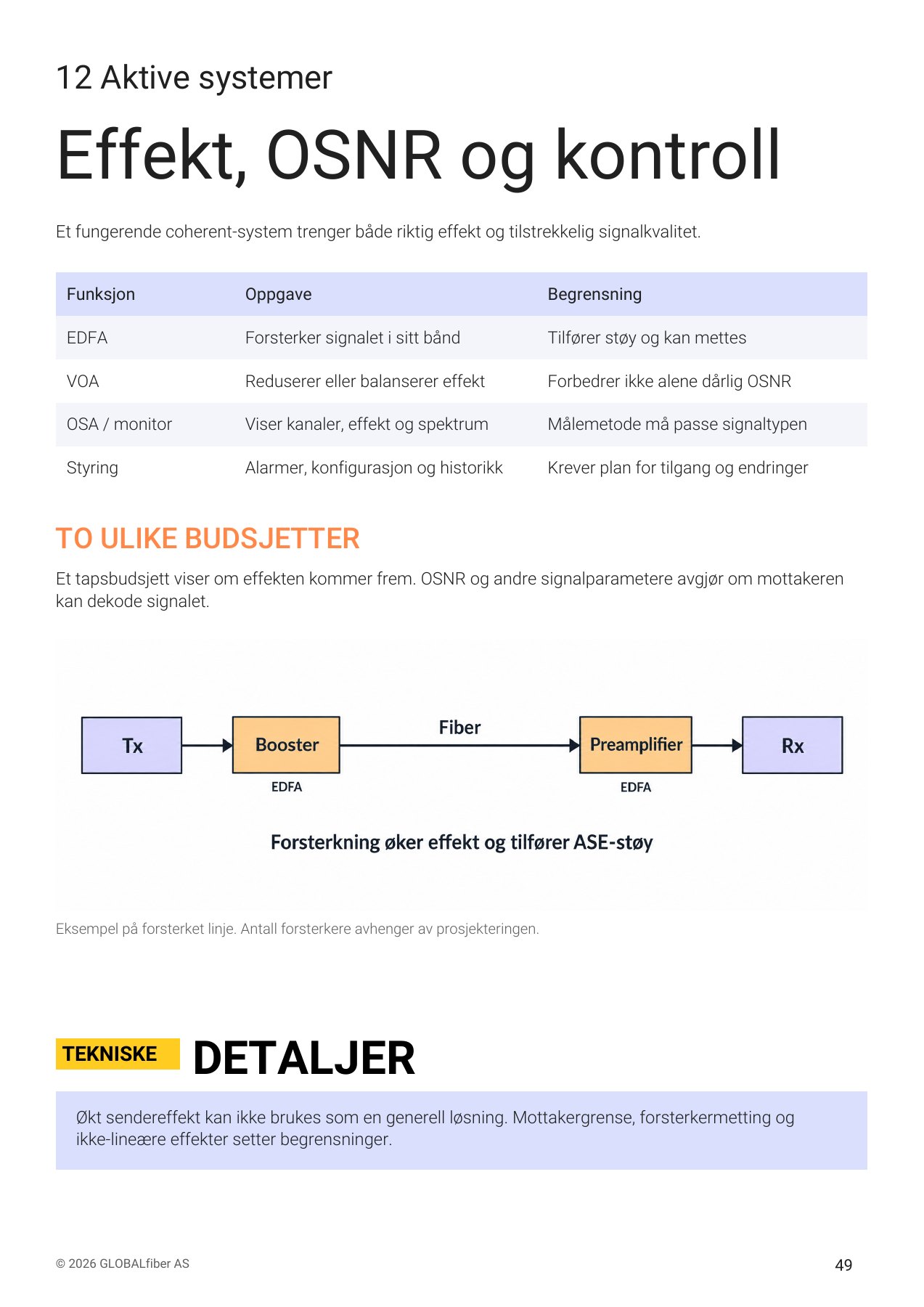

Et fungerende coherent-system trenger både riktig effekt og tilstrekkelig signalkvalitet.

TO ULIKE BUDSJETTER

Et tapsbudsjett viser om effekten kommer frem. OSNR og andre signalparametere avgjør om mottakeren kan dekode signalet.

Økt sendereffekt kan ikke brukes som en generell løsning. Mottakergrense, forsterkermetting og ikke-lineære effekter setter begrensninger.
