Prosjektering og optisk tapsbudsjett

Et tapsbudsjett summerer tap i fiber, kontakter, skjøter og øvrige passive komponenter. Margin og mottakergrenser må kontrolleres, og coherent-forbindelser krever også vurdering av OSNR og linjeprofil.

Fra GLOBALfibers datasenterkompendium, side 50–53. Åpent kurs med illustrasjoner og lesbar tekst. Produktvalg kontrolleres mot datablad og aktuell plattform.

Valg i riktig rekkefølge

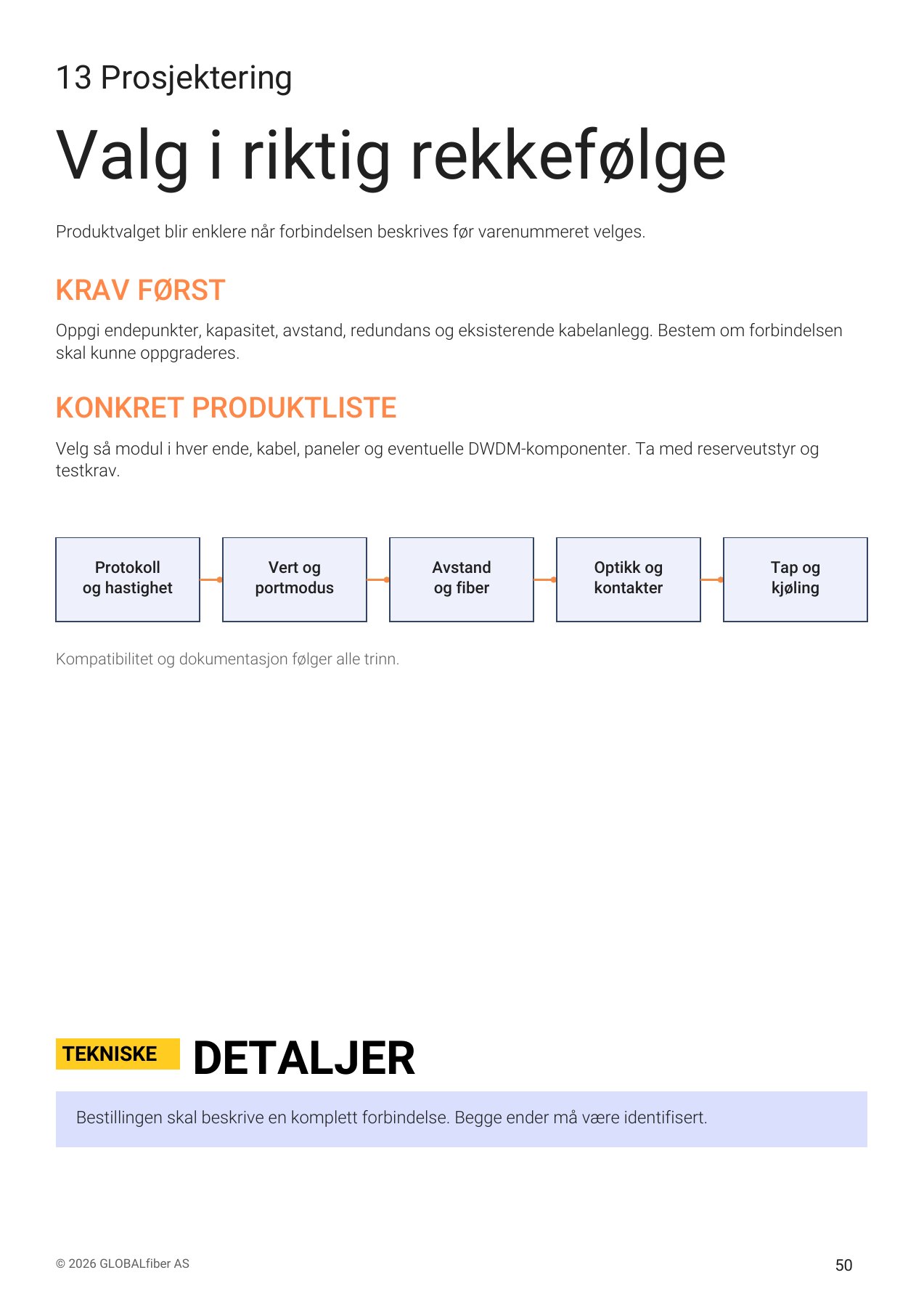

Valg i riktig rekkefølge – GLOBALfiber datasenterkurs, side 50
GLOBALfiber datasenterkurs · Side 50. Trykk på siden for større visning.
Les innholdet som tekst

Produktvalget blir enklere når forbindelsen beskrives før varenummeret velges.

KRAV FØRST

Oppgi endepunkter, kapasitet, avstand, redundans og eksisterende kabelanlegg. Bestem om forbindelsen skal kunne oppgraderes.

KONKRET PRODUKTLISTE

Velg så modul i hver ende, kabel, paneler og eventuelle DWDM-komponenter. Ta med reserveutstyr og testkrav.

Bestillingen skal beskrive en komplett forbindelse. Begge ender må være identifisert.

Optisk tapsbudsjett

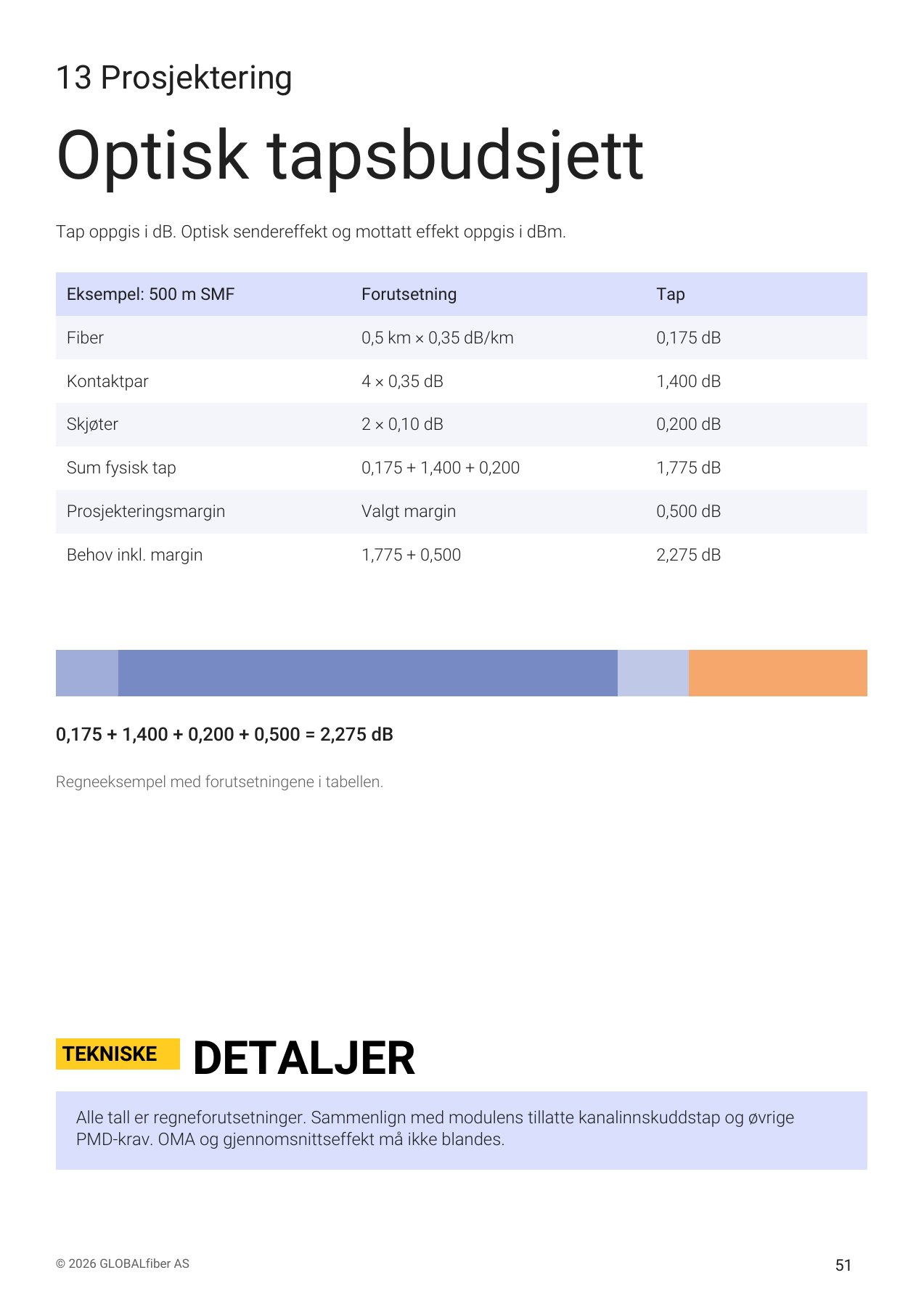

Optisk tapsbudsjett – GLOBALfiber datasenterkurs, side 51
GLOBALfiber datasenterkurs · Side 51. Trykk på siden for større visning.
Les innholdet som tekst

Tap oppgis i dB. Optisk sendereffekt og mottatt effekt oppgis i dBm.

Eksempel: 500 m SMFForutsetningTap
Fiber0,5 km × 0,35 dB/km0,175 dB
Kontaktpar4 × 0,35 dB1,400 dB
Skjøter2 × 0,10 dB0,200 dB
Sum fysisk tap0,175 + 1,400 + 0,2001,775 dB
ProsjekteringsmarginValgt margin0,500 dB
Behov inkl. margin1,775 + 0,5002,275 dB

Alle tall er regneforutsetninger. Sammenlign med modulens tillatte kanalinnskuddstap og øvrige PMD-krav. OMA og gjennomsnittseffekt må ikke blandes.

20 km: C- og O-bånd

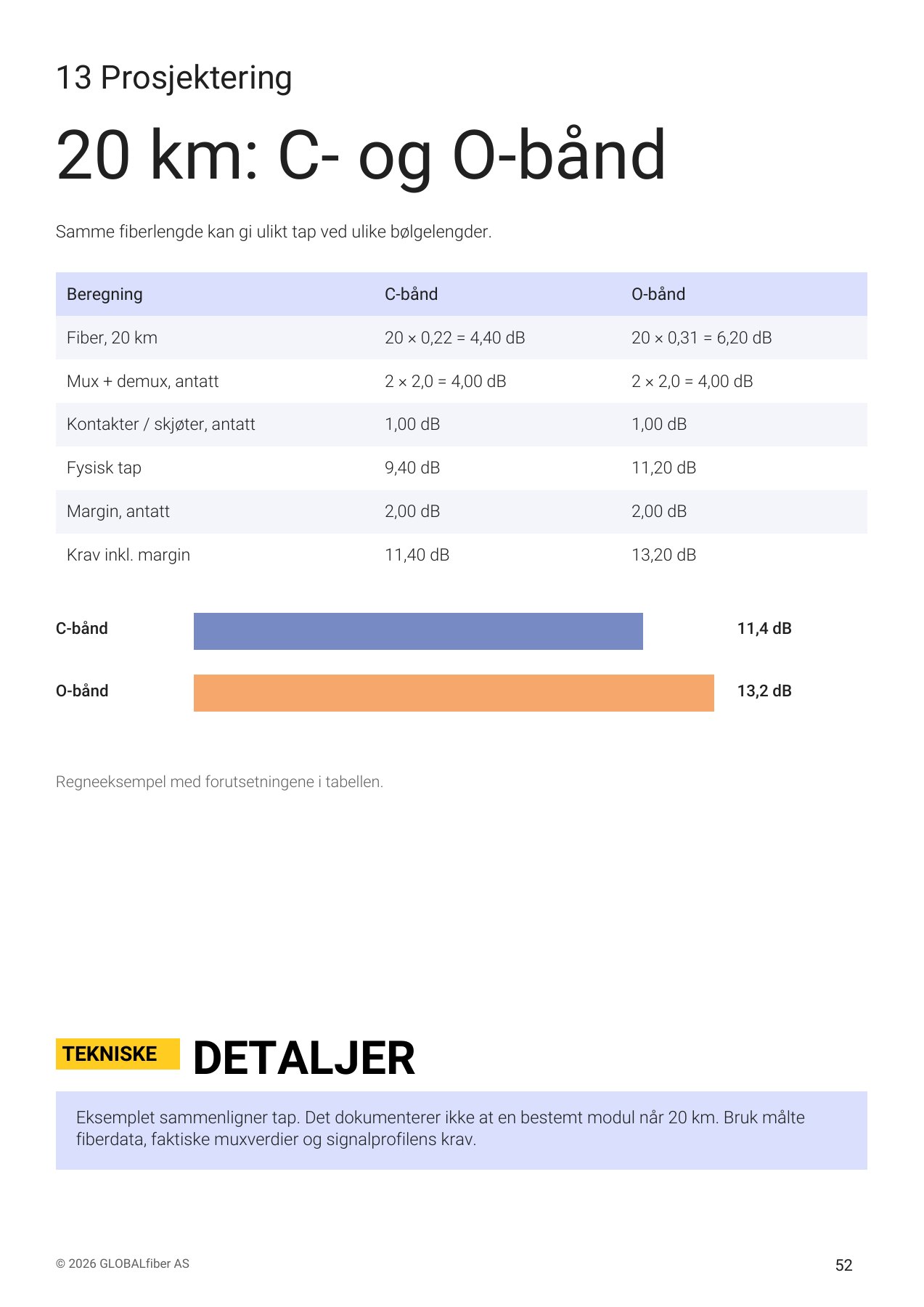

20 km: C- og O-bånd – GLOBALfiber datasenterkurs, side 52
GLOBALfiber datasenterkurs · Side 52. Trykk på siden for større visning.
Les innholdet som tekst

Samme fiberlengde kan gi ulikt tap ved ulike bølgelengder.

BeregningC-båndO-bånd
Fiber, 20 km20 × 0,22 = 4,40 dB20 × 0,31 = 6,20 dB
Mux + demux, antatt2 × 2,0 = 4,00 dB2 × 2,0 = 4,00 dB
Kontakter / skjøter, antatt1,00 dB1,00 dB
Fysisk tap9,40 dB11,20 dB
Margin, antatt2,00 dB2,00 dB
Krav inkl. margin11,40 dB13,20 dB

Eksemplet sammenligner tap. Det dokumenterer ikke at en bestemt modul når 20 km. Bruk målte fiberdata, faktiske muxverdier og signalprofilens krav.

Kapasitet og drift

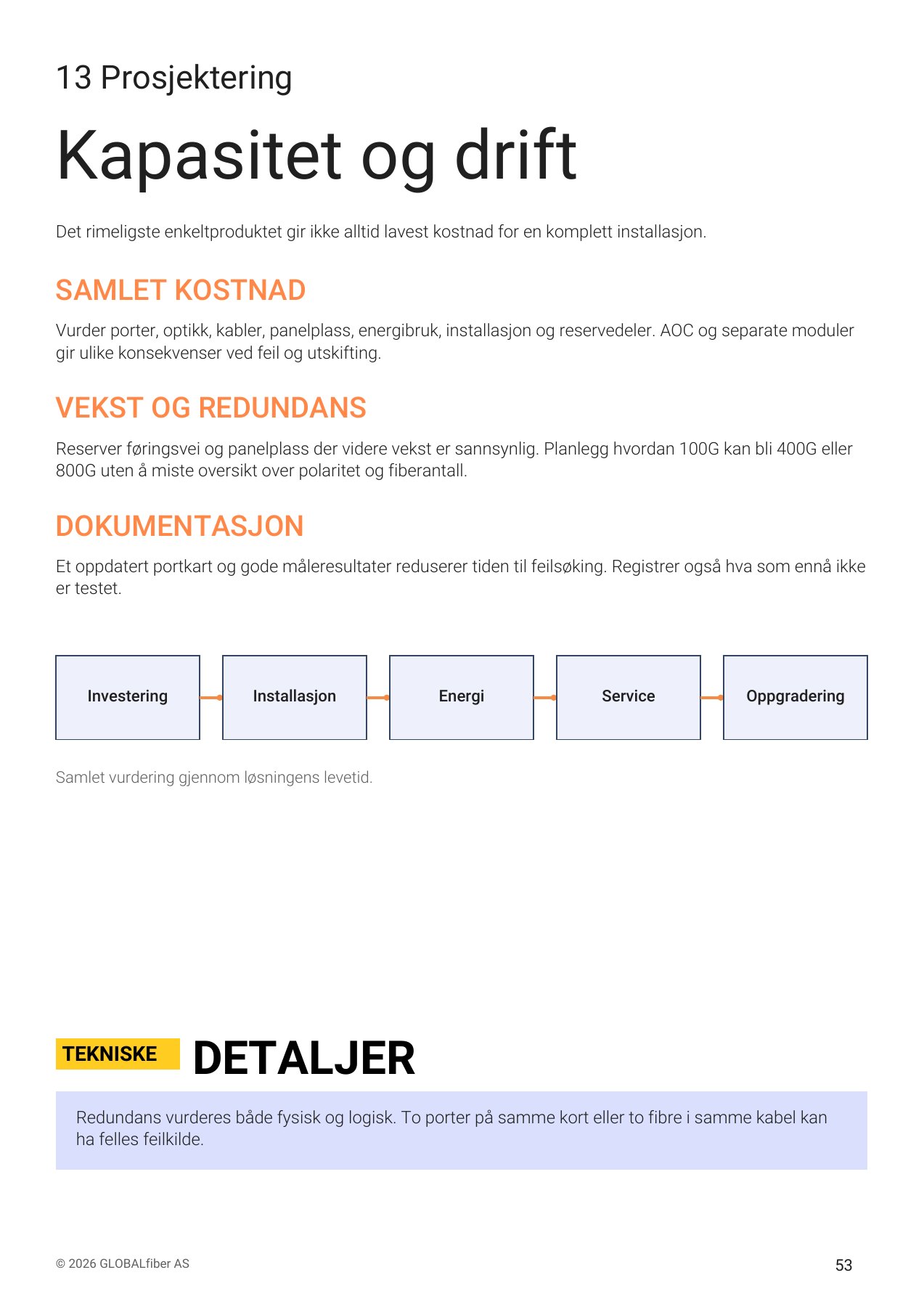

Kapasitet og drift – GLOBALfiber datasenterkurs, side 53
GLOBALfiber datasenterkurs · Side 53. Trykk på siden for større visning.
Les innholdet som tekst

Det rimeligste enkeltproduktet gir ikke alltid lavest kostnad for en komplett installasjon.

SAMLET KOSTNAD

Vurder porter, optikk, kabler, panelplass, energibruk, installasjon og reservedeler. AOC og separate moduler gir ulike konsekvenser ved feil og utskifting.

VEKST OG REDUNDANS

Reserver føringsvei og panelplass der videre vekst er sannsynlig. Planlegg hvordan 100G kan bli 400G eller 800G uten å miste oversikt over polaritet og fiberantall.

DOKUMENTASJON

Et oppdatert portkart og gode måleresultater reduserer tiden til feilsøking. Registrer også hva som ennå ikke er testet.

Redundans vurderes både fysisk og logisk. To porter på samme kort eller to fibre i samme kabel kan ha felles feilkilde.
