Prosjektering og tapsbudsjett

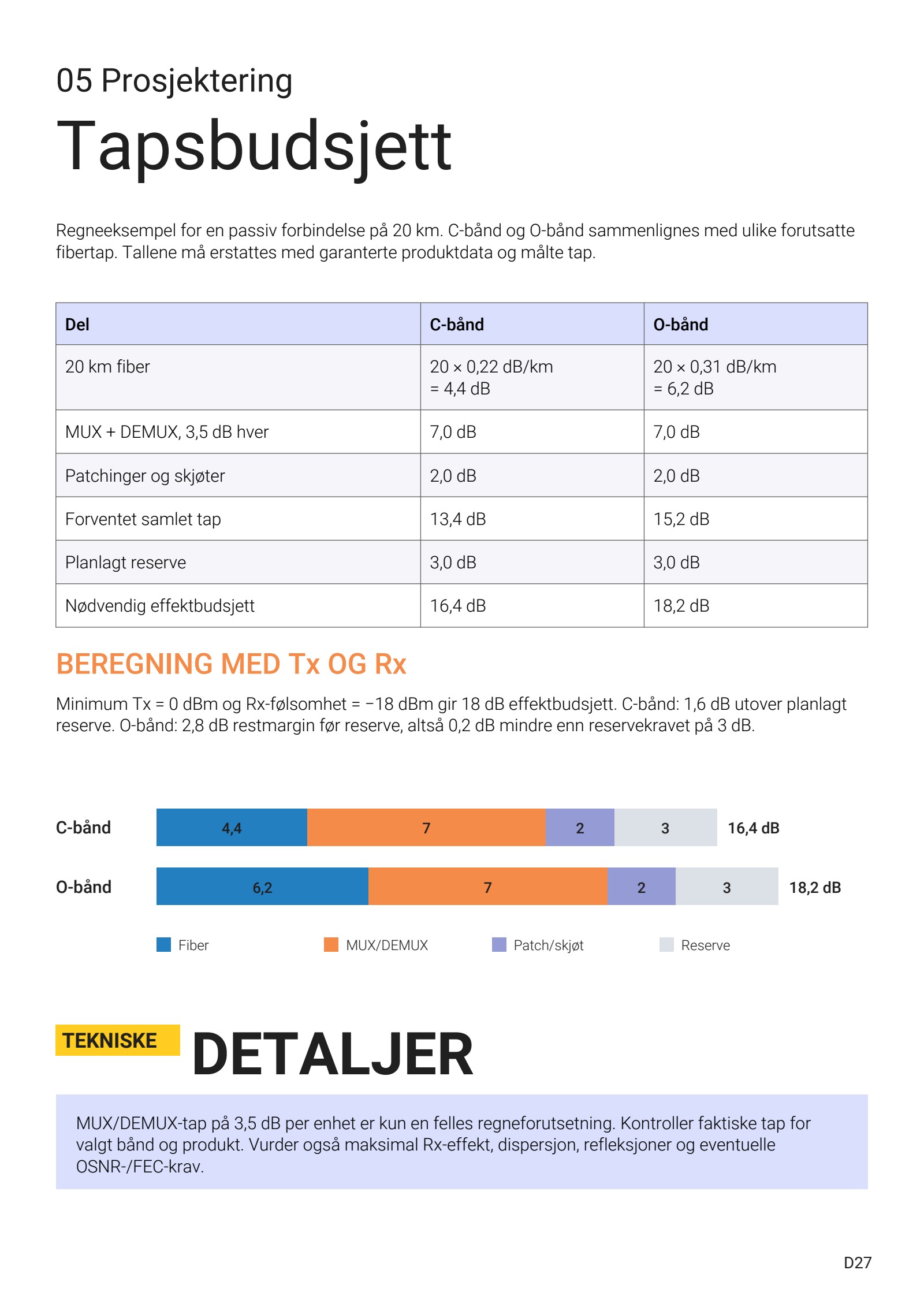

05 Prosjektering Tapsbudsjett Regneeksempel for en passiv forbindelse på 20 km. C-bånd og O-bånd sammenlignes med ulike forutsatte fibertap. Tallene må erstattes med garanterte produktdata og målte tap. Del C-bånd O-bånd 20 km fiber 20 × 0,22 dB/km = 4,4 dB 20 × 0,31 dB/km = 6,2 dB MUX + DEMUX, 3,5 dB hver 7,0 dB 7,0 dB Patchinger og skjøter 2,0 dB 2,0 dB Forventet samlet tap 13,4 dB 15,2 dB Planlagt reserve 3,0 dB 3,0 dB Nødvendig effektbudsjett 16,4 dB 18,2 dB BEREGNING MED Tx OG Rx Minimum Tx = 0 dBm og Rx-følsomhet = −18 dBm gir 18 dB effektbudsjett. C-bånd: 1,6 dB utover planlagt reserve. O-bånd: 2,8 dB restmargin før reserve, altså 0,2 dB mindre enn reservekravet på 3 dB. C-bånd 4,4 7 2 3 16,4 dB O-bånd 6,2 7 2 3 18,2 dB Fiber MUX/DEMUX Patch/skjøt Reserve TEKNISKE DETALJER MUX/DEMUX-tap på 3,5 dB per enhet er kun en felles regneforutsetning. Kontroller faktiske tap for valgt bånd og produkt. Vurder også maksimal Rx-effekt, dispersjon, refleksjoner og eventuelle OSNR-/FEC-krav. D27

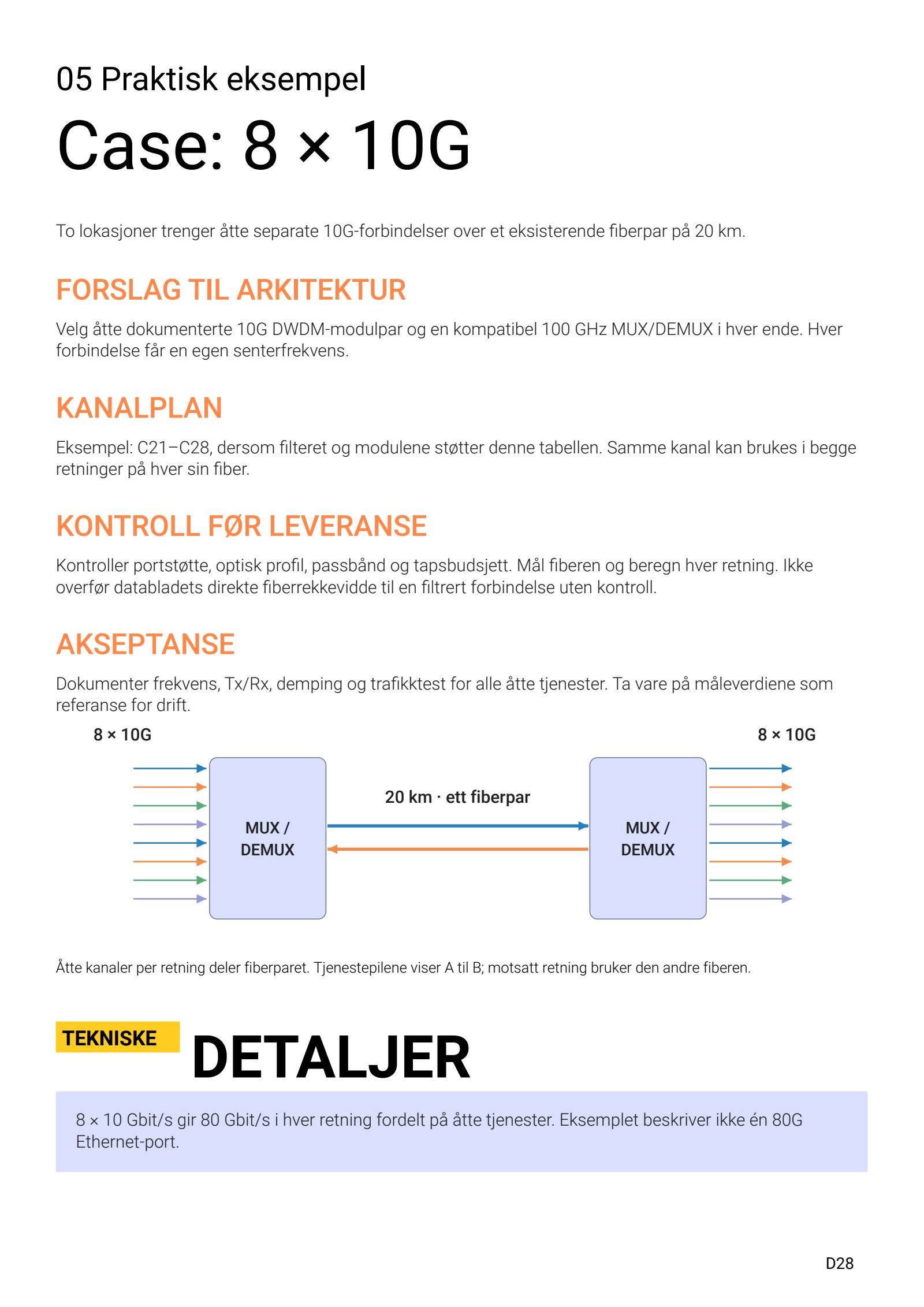

05 Praktisk eksempel Case: 8 × 10G To lokasjoner trenger åtte separate 10G-forbindelser over et eksisterende fiberpar på 20 km. FORSLAG TIL ARKITEKTUR Velg åtte dokumenterte 10G DWDM-modulpar og en kompatibel 100 GHz MUX/DEMUX i hver ende. Hver forbindelse får en egen senterfrekvens. KANALPLAN Eksempel: C21–C28, dersom filteret og modulene støtter denne tabellen. Samme kanal kan brukes i begge retninger på hver sin fiber. KONTROLL FØR LEVERANSE Kontroller portstøtte, optisk profil, passbånd og tapsbudsjett. Mål fiberen og beregn hver retning. Ikke overfør databladets direkte fiberrekkevidde til en filtrert forbindelse uten kontroll. AKSEPTANSE Dokumenter frekvens, Tx/Rx, demping og trafikktest for alle åtte tjenester. Ta vare på måleverdiene som referanse for drift. TEKNISKE DETALJER 8 × 10 Gbit/s gir 80 Gbit/s i hver retning fordelt på åtte tjenester. Eksemplet beskriver ikke én 80G Ethernet-port. D28 MUX / DEMUX MUX / DEMUX 20 km · ett fiberpar 8 × 10G 8 × 10G Åtte kanaler per retning deler fiberparet. Tjenestepilene viser A til B; motsatt retning bruker den andre fiberen.

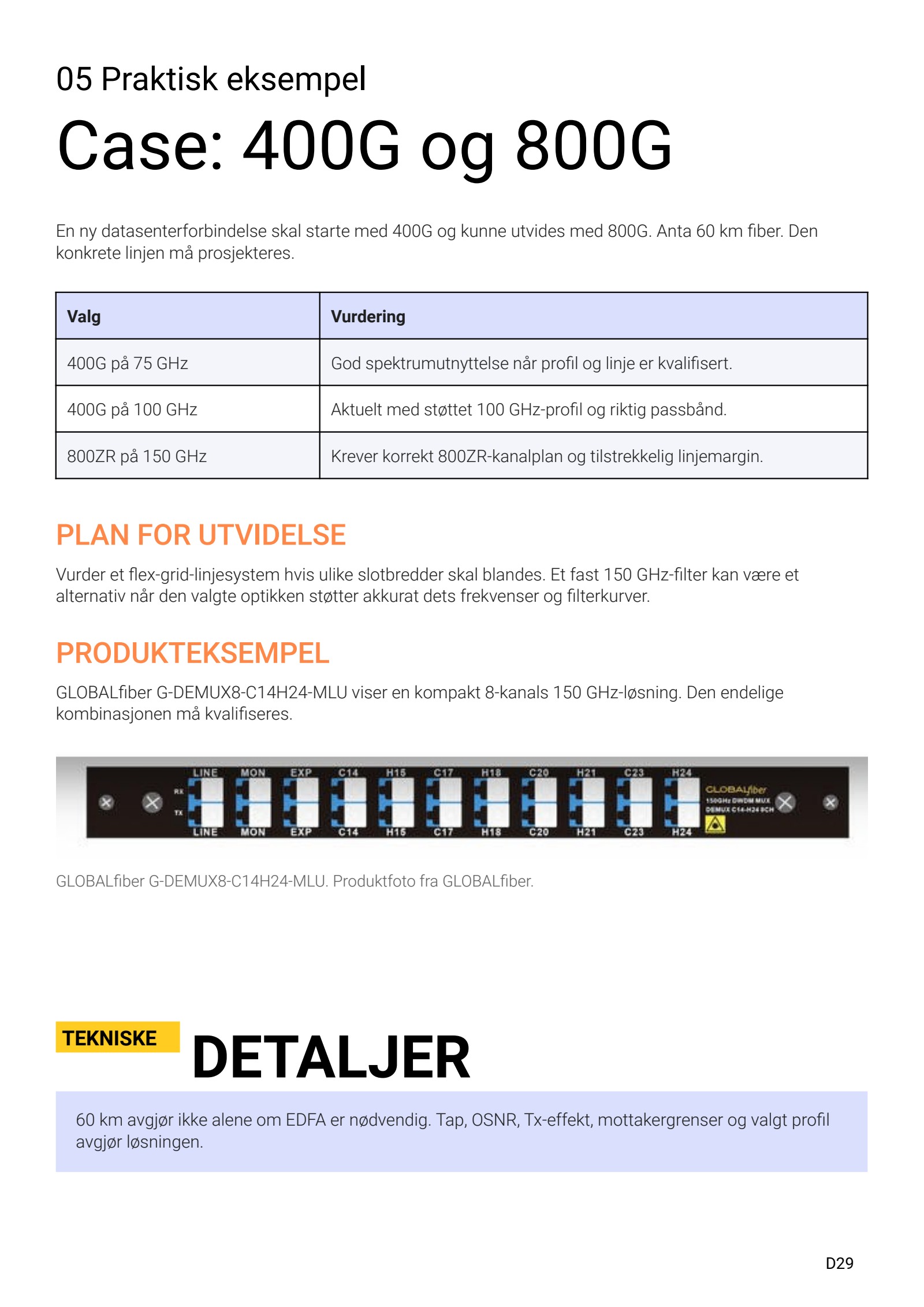

05 Praktisk eksempel Case: 400G og 800G En ny datasenterforbindelse skal starte med 400G og kunne utvides med 800G. Anta 60 km fiber. Den konkrete linjen må prosjekteres. Valg Vurdering 400G på 75 GHz God spektrumutnyttelse når profil og linje er kvalifisert. 400G på 100 GHz Aktuelt med støttet 100 GHz-profil og riktig passbånd. 800ZR på 150 GHz Krever korrekt 800ZR-kanalplan og tilstrekkelig linjemargin. PLAN FOR UTVIDELSE Vurder et flex-grid-linjesystem hvis ulike slotbredder skal blandes. Et fast 150 GHz-filter kan være et alternativ når den valgte optikken støtter akkurat dets frekvenser og filterkurver. PRODUKTEKSEMPEL GLOBALfiber G-DEMUX8-C14H24-MLU viser en kompakt 8-kanals 150 GHz-løsning. Den endelige kombinasjonen må kvalifiseres. GLOBALfiber G-DEMUX8-C14H24-MLU. Produktfoto fra GLOBALfiber. TEKNISKE DETALJER 60 km avgjør ikke alene om EDFA er nødvendig. Tap, OSNR, Tx-effekt, mottakergrenser og valgt profil avgjør løsningen. D29

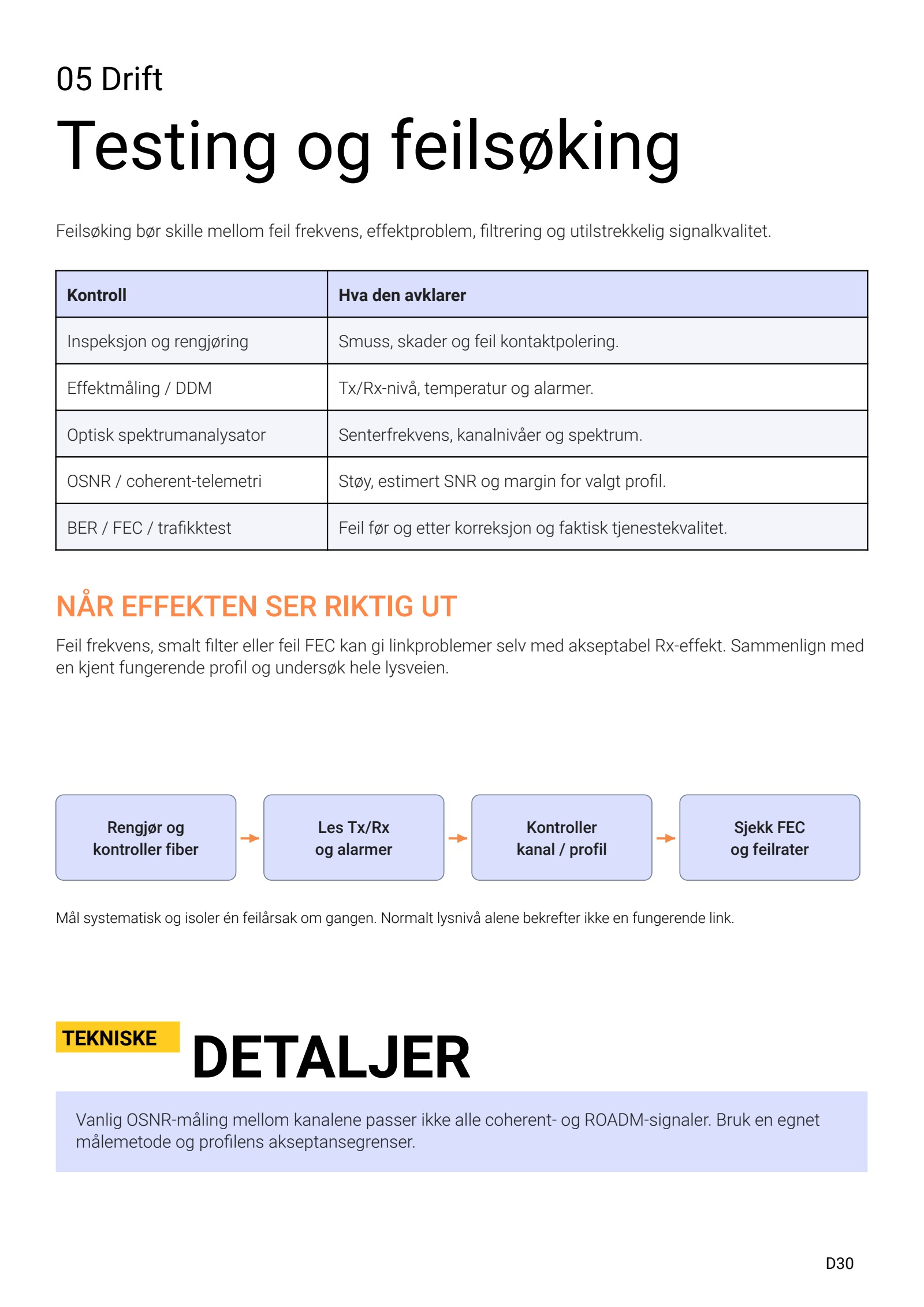

05 Drift Testing og feilsøking Feilsøking bør skille mellom feil frekvens, effektproblem, filtrering og utilstrekkelig signalkvalitet. Kontroll Hva den avklarer Inspeksjon og rengjøring Smuss, skader og feil kontaktpolering. Effektmåling / DDM Tx/Rx-nivå, temperatur og alarmer. Optisk spektrumanalysator Senterfrekvens, kanalnivåer og spektrum. OSNR / coherent-telemetri Støy, estimert SNR og margin for valgt profil. BER / FEC / trafikktest Feil før og etter korreksjon og faktisk tjenestekvalitet. NÅR EFFEKTEN SER RIKTIG UT Feil frekvens, smalt filter eller feil FEC kan gi linkproblemer selv med akseptabel Rx-effekt. Sammenlign med en kjent fungerende profil og undersøk hele lysveien. TEKNISKE DETALJER Vanlig OSNR-måling mellom kanalene passer ikke alle coherent- og ROADM-signaler. Bruk en egnet målemetode og profilens akseptansegrenser. D30 Rengjør og kontroller fiber Les Tx/Rx og alarmer Kontroller kanal / profil Sjekk FEC og feilrater Mål systematisk og isoler én feilårsak om gangen. Normalt lysnivå alene bekrefter ikke en fungerende link.

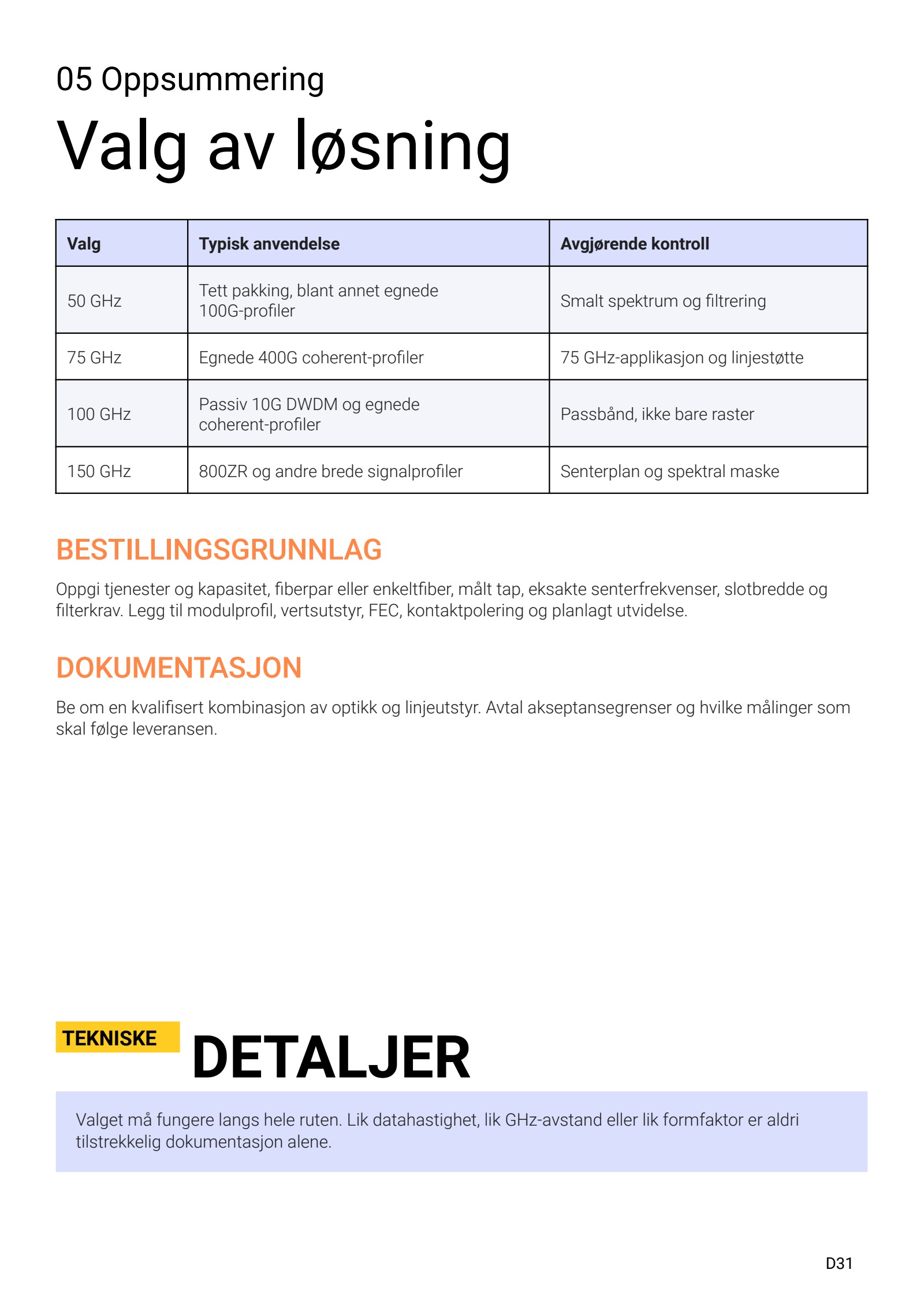

05 Oppsummering Valg av løsning Valg Typisk anvendelse Avgjørende kontroll 50 GHz Tett pakking, blant annet egnede 100G-profiler Smalt spektrum og filtrering 75 GHz Egnede 400G coherent-profiler 75 GHz-applikasjon og linjestøtte 100 GHz Passiv 10G DWDM og egnede coherent-profiler Passbånd, ikke bare raster 150 GHz 800ZR og andre brede signalprofiler Senterplan og spektral maske BESTILLINGSGRUNNLAG Oppgi tjenester og kapasitet, fiberpar eller enkeltfiber, målt tap, eksakte senterfrekvenser, slotbredde og filterkrav. Legg til modulprofil, vertsutstyr, FEC, kontaktpolering og planlagt utvidelse. DOKUMENTASJON Be om en kvalifisert kombinasjon av optikk og linjeutstyr. Avtal akseptansegrenser og hvilke målinger som skal følge leveransen. TEKNISKE DETALJER Valget må fungere langs hele ruten. Lik datahastighet, lik GHz-avstand eller lik formfaktor er aldri tilstrekkelig dokumentasjon alene. D31
