Ordliste for fiberoptikk, transceivere og WDM

Hva betyr begrepene i kurskompendiet?

Ordlisten forklarer begreper og forkortelser fra fiberoptikk, transceivere, CWDM og DWDM. Bruk den som oppslagsverk sammen med de øvrige kursdelene.

Fra GLOBALfiber – Innføring i fiberoptikk, transceivere, CWDM og DWDM, versjon 7.

Velg en side, eller les kursdelen i rekkefølge. «Les teksten» viser teksten fra den aktuelle kompendiesiden.

Illustrasjoner og fagtekst

Felles ordliste

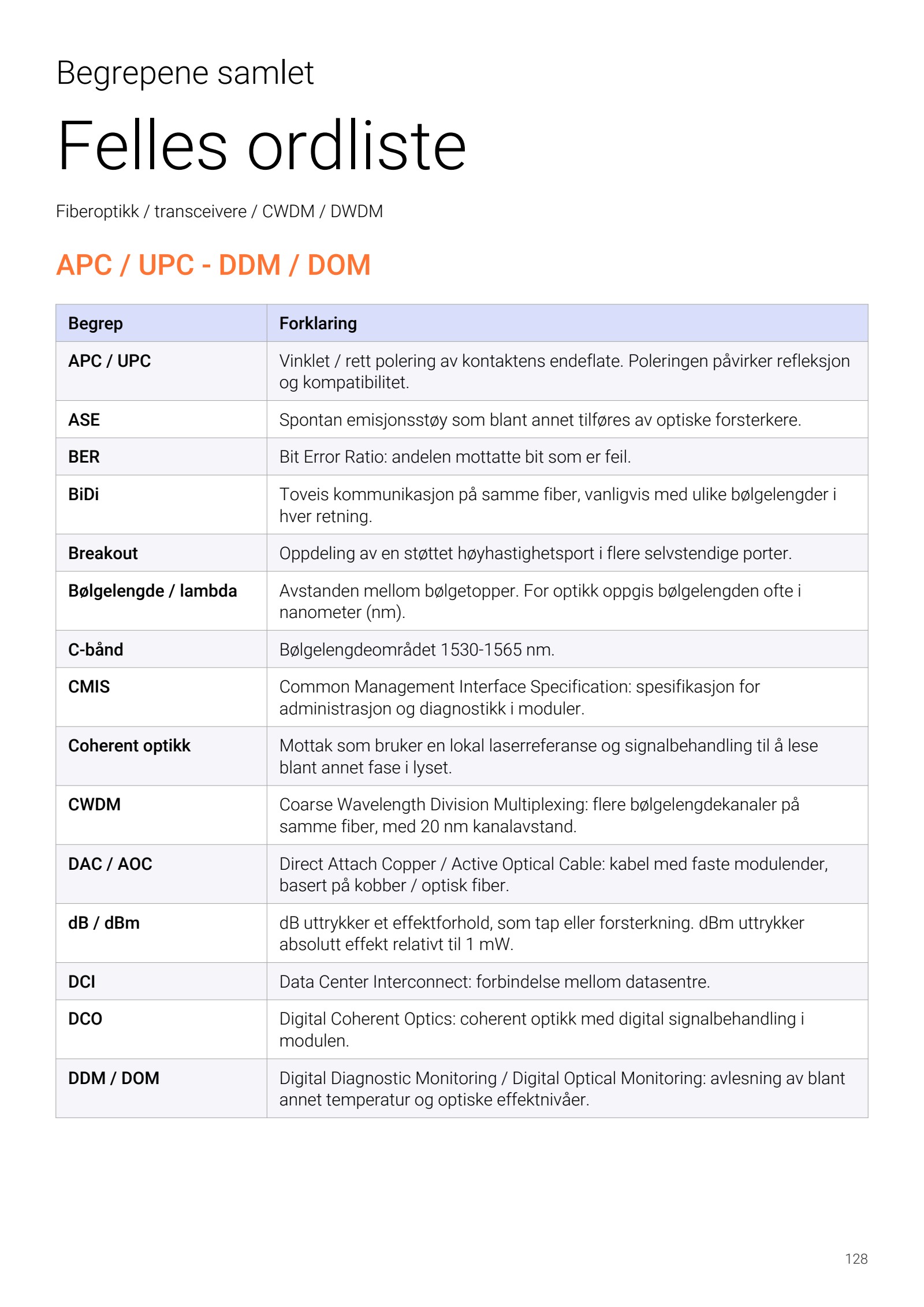

Felles ordliste – GLOBALfiber kurskompendium v7, side 142
Side 142 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 142
Begrepene samlet Felles ordliste Fiberoptikk / transceivere / CWDM / DWDM APC / UPC - DDM / DOM Begrep Forklaring APC / UPC Vinklet / rett polering av kontaktens endeflate. Poleringen påvirker refleksjon og kompatibilitet. ASE Spontan emisjonsstøy som blant annet tilføres av optiske forsterkere. BER Bit Error Ratio: andelen mottatte bit som er feil. BiDi Toveis kommunikasjon på samme fiber, vanligvis med ulike bølgelengder i hver retning. Breakout Oppdeling av en støttet høyhastighetsport i flere selvstendige porter. Bølgelengde / lambda Avstanden mellom bølgetopper. For optikk oppgis bølgelengden ofte i nanometer (nm). C-bånd Bølgelengdeområdet 1530-1565 nm. CMIS Common Management Interface Specification: spesifikasjon for administrasjon og diagnostikk i moduler. Coherent optikk Mottak som bruker en lokal laserreferanse og signalbehandling til å lese blant annet fase i lyset. CWDM Coarse Wavelength Division Multiplexing: flere bølgelengdekanaler på samme fiber, med 20 nm kanalavstand. DAC / AOC Direct Attach Copper / Active Optical Cable: kabel med faste modulender, basert på kobber / optisk fiber. dB / dBm dB uttrykker et effektforhold, som tap eller forsterkning. dBm uttrykker absolutt effekt relativt til 1 mW. DCI Data Center Interconnect: forbindelse mellom datasentre. DCO Digital Coherent Optics: coherent optikk med digital signalbehandling i modulen. DDM / DOM Digital Diagnostic Monitoring / Digital Optical Monitoring: avlesning av blant annet temperatur og optiske effektnivåer. 128 © 2026 GLOBALfiber AS

Felles ordliste

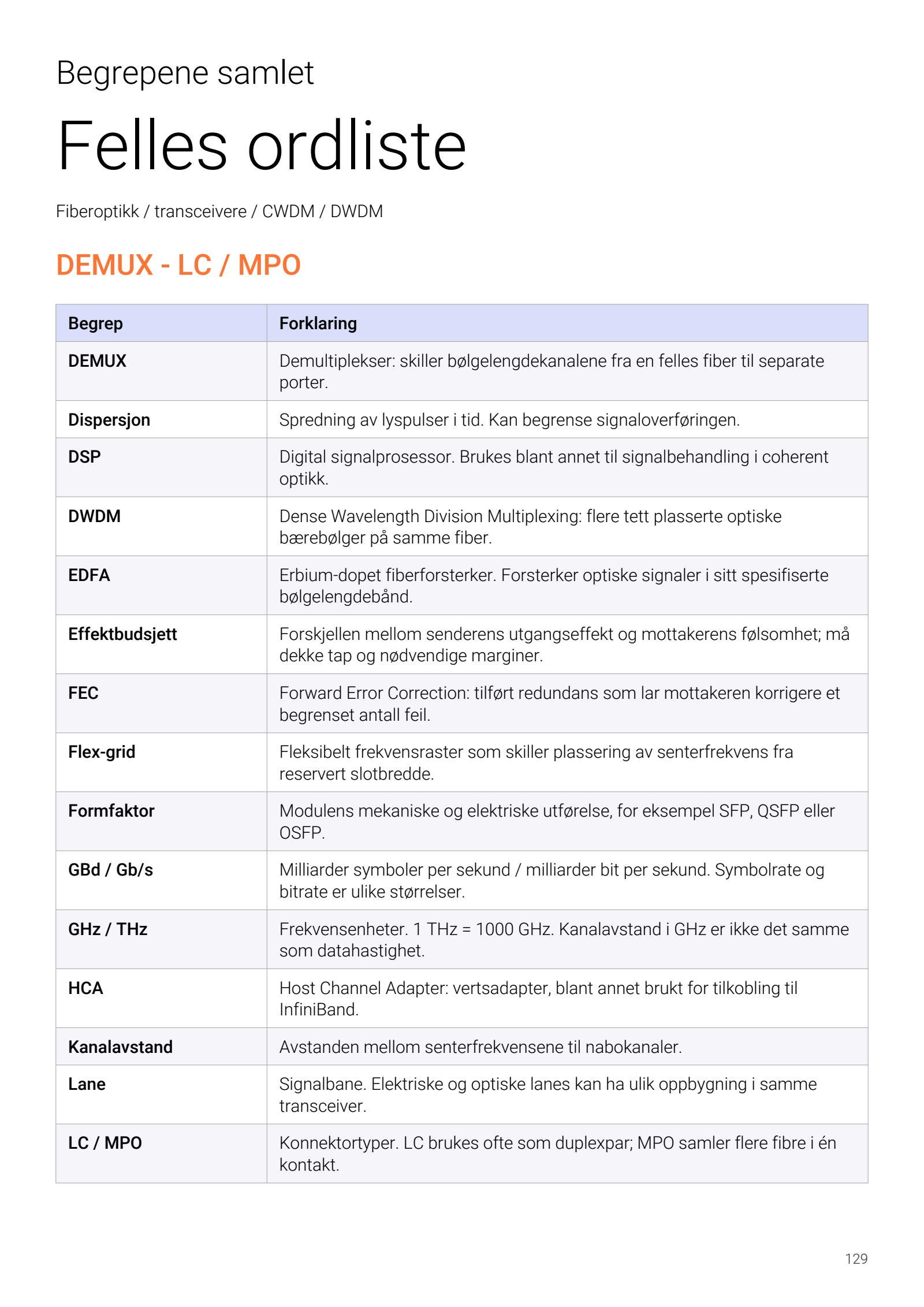

Felles ordliste – GLOBALfiber kurskompendium v7, side 143
Side 143 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 143
Begrepene samlet Felles ordliste Fiberoptikk / transceivere / CWDM / DWDM DEMUX - LC / MPO Begrep Forklaring DEMUX Demultiplekser: skiller bølgelengdekanalene fra en felles fiber til separate porter. Dispersjon Spredning av lyspulser i tid. Kan begrense signaloverføringen. DSP Digital signalprosessor. Brukes blant annet til signalbehandling i coherent optikk. DWDM Dense Wavelength Division Multiplexing: flere tett plasserte optiske bærebølger på samme fiber. EDFA Erbium-dopet fiberforsterker. Forsterker optiske signaler i sitt spesifiserte bølgelengdebånd. Effektbudsjett Forskjellen mellom senderens utgangseffekt og mottakerens følsomhet; må dekke tap og nødvendige marginer. FEC Forward Error Correction: tilført redundans som lar mottakeren korrigere et begrenset antall feil. Flex-grid Fleksibelt frekvensraster som skiller plassering av senterfrekvens fra reservert slotbredde. Formfaktor Modulens mekaniske og elektriske utførelse, for eksempel SFP, QSFP eller OSFP. GBd / Gb/s Milliarder symboler per sekund / milliarder bit per sekund. Symbolrate og bitrate er ulike størrelser. GHz / THz Frekvensenheter. 1 THz = 1000 GHz. Kanalavstand i GHz er ikke det samme som datahastighet. HCA Host Channel Adapter: vertsadapter, blant annet brukt for tilkobling til InfiniBand. Kanalavstand Avstanden mellom senterfrekvensene til nabokanaler. Lane Signalbane. Elektriske og optiske lanes kan ha ulik oppbygning i samme transceiver. LC / MPO Konnektortyper. LC brukes ofte som duplexpar; MPO samler flere fibre i én kontakt. 129 © 2026 GLOBALfiber AS

Felles ordliste

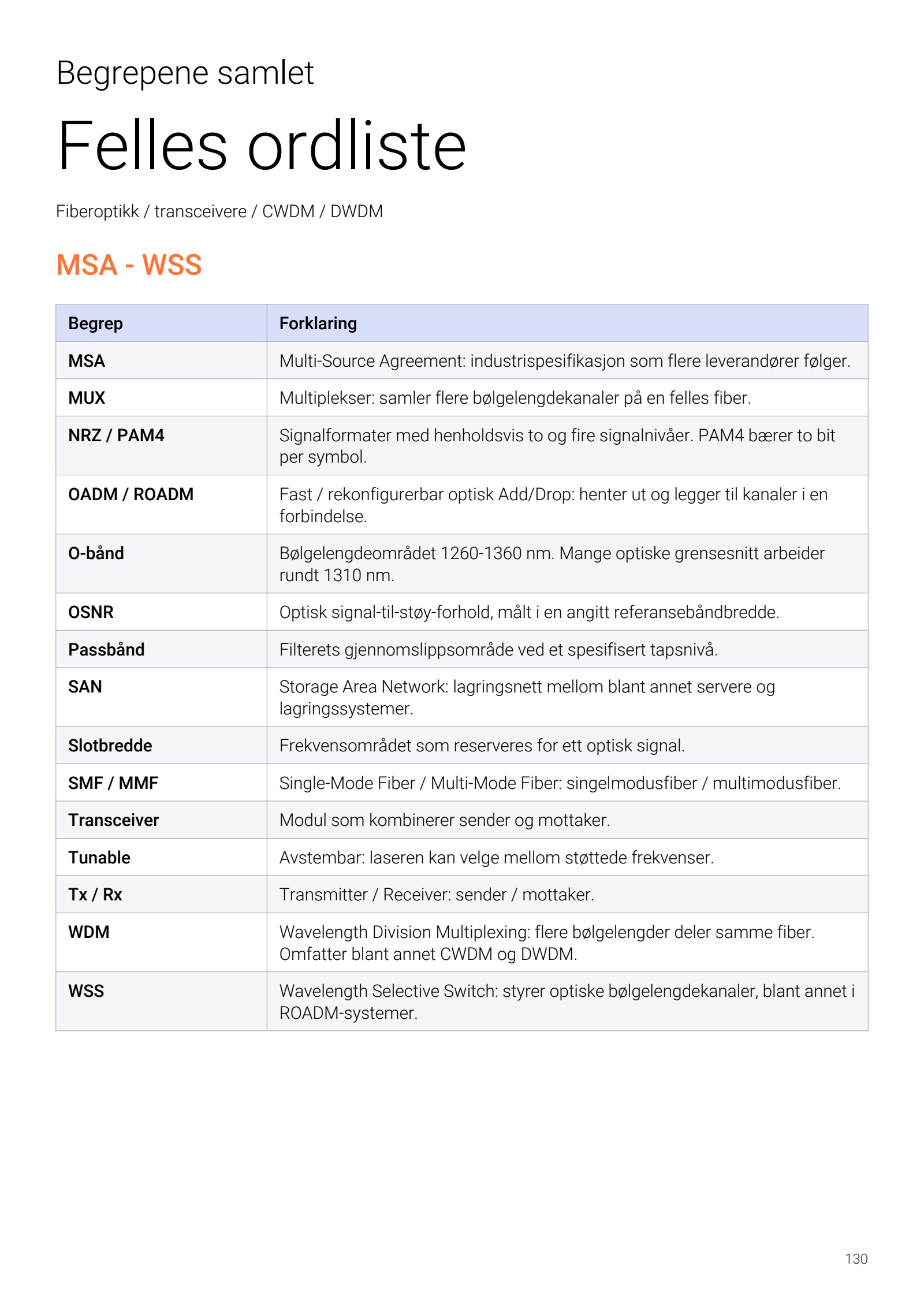

Felles ordliste – GLOBALfiber kurskompendium v7, side 144
Side 144 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 144
Begrepene samlet Felles ordliste Fiberoptikk / transceivere / CWDM / DWDM MSA - WSS Begrep Forklaring MSA Multi-Source Agreement: industrispesifikasjon som flere leverandører følger. MUX Multiplekser: samler flere bølgelengdekanaler på en felles fiber. NRZ / PAM4 Signalformater med henholdsvis to og fire signalnivåer. PAM4 bærer to bit per symbol. OADM / ROADM Fast / rekonfigurerbar optisk Add/Drop: henter ut og legger til kanaler i en forbindelse. O-bånd Bølgelengdeområdet 1260-1360 nm. Mange optiske grensesnitt arbeider rundt 1310 nm. OSNR Optisk signal-til-støy-forhold, målt i en angitt referansebåndbredde. Passbånd Filterets gjennomslippsområde ved et spesifisert tapsnivå. SAN Storage Area Network: lagringsnett mellom blant annet servere og lagringssystemer. Slotbredde Frekvensområdet som reserveres for ett optisk signal. SMF / MMF Single-Mode Fiber / Multi-Mode Fiber: singelmodusfiber / multimodusfiber. Transceiver Modul som kombinerer sender og mottaker. Tunable Avstembar: laseren kan velge mellom støttede frekvenser. Tx / Rx Transmitter / Receiver: sender / mottaker. WDM Wavelength Division Multiplexing: flere bølgelengder deler samme fiber. Omfatter blant annet CWDM og DWDM. WSS Wavelength Selective Switch: styrer optiske bølgelengdekanaler, blant annet i ROADM-systemer. 130 © 2026 GLOBALfiber AS

Felles ordliste

Felles ordliste – GLOBALfiber kurskompendium v7, side 145
Side 145 i kompendiet. Trykk på siden for større visning.
Les teksten fra side 145
Begrepene samlet Felles ordliste Tillegg fra fordypningen i DWDM og O-bånd. Begrep Forklaring APD Avalanche Photodiode. En fotodiode med intern forsterkning, brukt i enkelte optiske mottakere. DCF Dispersion-Compensating Fiber. Fiber som kan kompensere kromatisk dispersjon, men også tilfører tap. DP-QPSK QPSK på to polarisasjoner. Fire bit per symbol samlet, før overhead. FBG Fiber Bragg Grating. Et gitter i fiber som kan inngå i filtre og dispersjonskompensatorer. LAN-WDM / LWDM Betegnelser for WDM rundt 1310 nm. Full standard- eller produktplan må spesifisere bølgelengdene. Raman-forsterkning Optisk forsterkning ved stimulert Raman-spredning, ofte med linjefiberen som forsterkningsmedium. WB1310 Wideband 1310. En bred port for et spesifisert bølgelengdeområde rundt 1310 nm. A-/B-panel Komplementære MUX/DEMUX-ender med en avtalt fordeling av sende- og mottakskanaler. © 2026 GLOBALfiber AS
