GLOBALfiber datasenterkurs · Del 11 av 13

Installasjon, CMIS, BER og FEC

Start feilsøking med inspeksjon, rengjøring og kontroll av portmodus og kabling. DDM/DOM, CMIS og BER før og etter FEC gir ulike opplysninger om modulens og forbindelsens tilstand.

Fra GLOBALfibers datasenterkompendium, side 54–57. Åpent kurs med illustrasjoner og lesbar tekst. Produktvalg kontrolleres mot datablad og aktuell plattform.

Inspeksjon og rengjøring

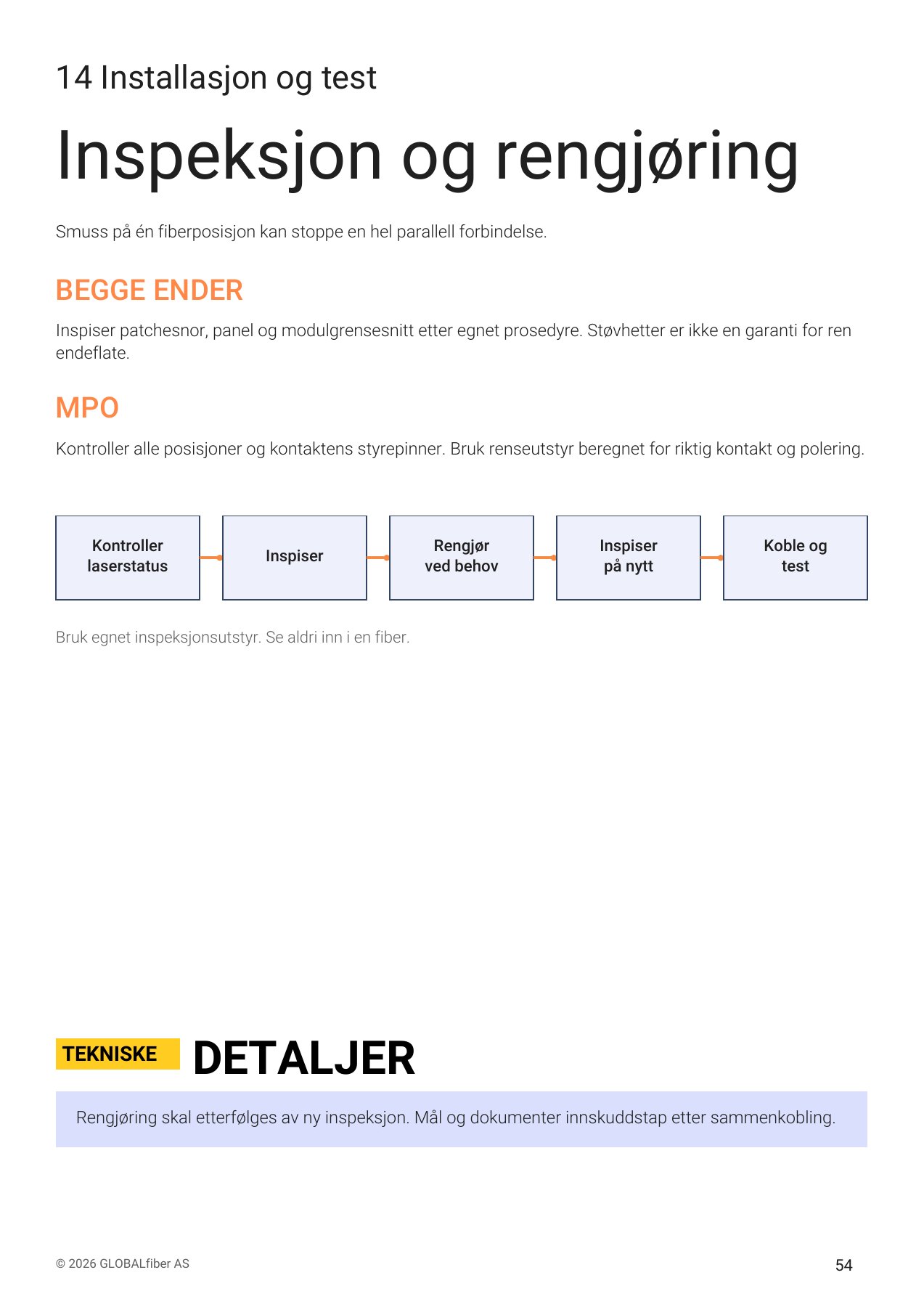

Inspeksjon og rengjøring – GLOBALfiber datasenterkurs, side 54
GLOBALfiber datasenterkurs · Side 54. Trykk på siden for større visning.
Les innholdet som tekst

Smuss på én fiberposisjon kan stoppe en hel parallell forbindelse.

BEGGE ENDER

Inspiser patchesnor, panel og modulgrensesnitt etter egnet prosedyre. Støvhetter er ikke en garanti for ren endeflate.

MPO

Kontroller alle posisjoner og kontaktens styrepinner. Bruk renseutstyr beregnet for riktig kontakt og polering.

Rengjøring skal etterfølges av ny inspeksjon. Mål og dokumenter innskuddstap etter sammenkobling.

DDM, DOM og CMIS

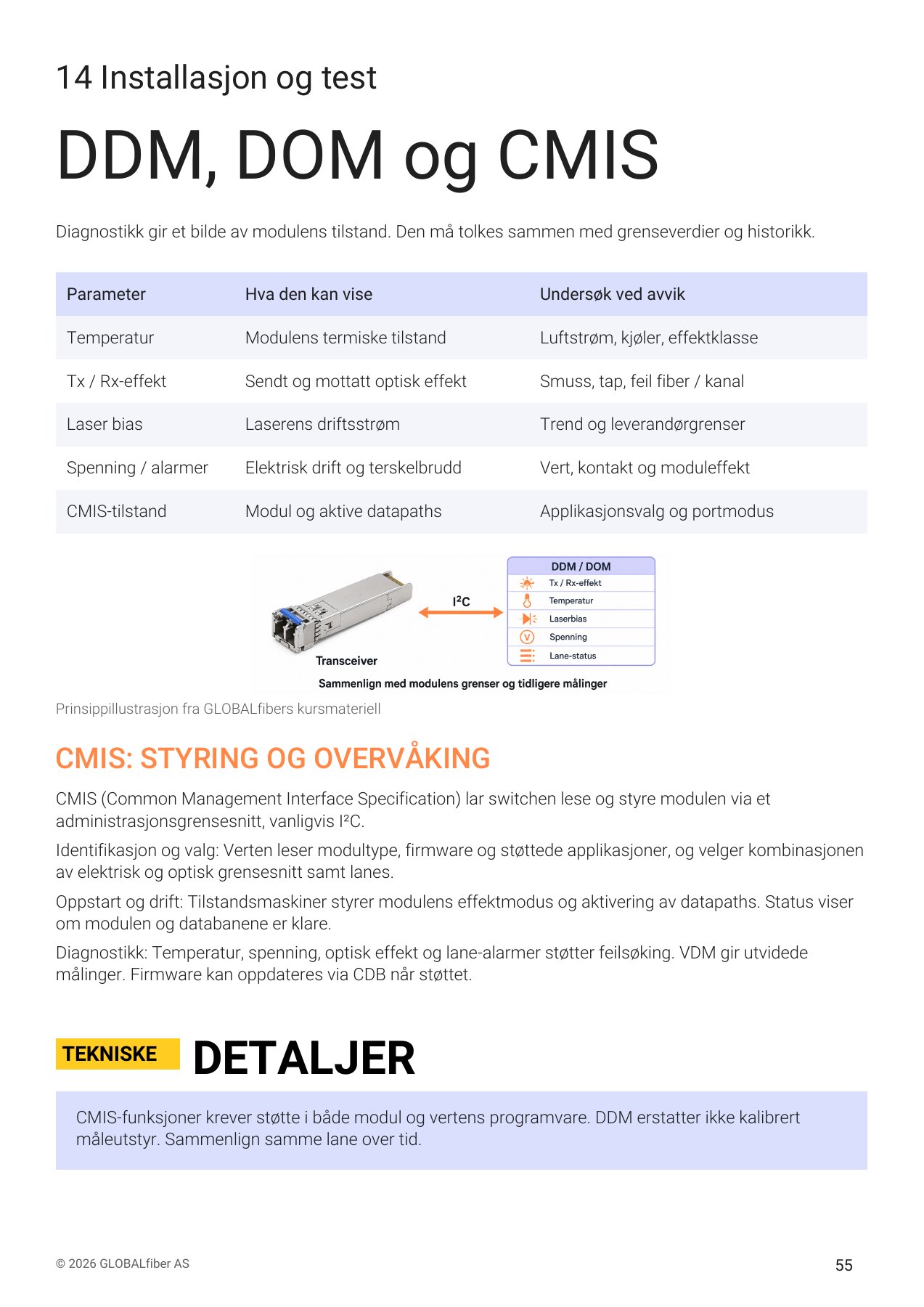

DDM, DOM og CMIS – GLOBALfiber datasenterkurs, side 55
GLOBALfiber datasenterkurs · Side 55. Trykk på siden for større visning.
Les innholdet som tekst

Diagnostikk gir et bilde av modulens tilstand. Den må tolkes sammen med grenseverdier og historikk.

ParameterHva den kan viseUndersøk ved avvik
TemperaturModulens termiske tilstandLuftstrøm, kjøler, effektklasse
Tx / Rx-effektSendt og mottatt optisk effektSmuss, tap, feil fiber / kanal
Laser biasLaserens driftsstrømTrend og leverandørgrenser
Spenning / alarmerElektrisk drift og terskelbruddVert, kontakt og moduleffekt
CMIS-tilstandModul og aktive datapathsApplikasjonsvalg og portmodus

CMIS (Common Management Interface Specification) lar switchen lese og styre modulen via et administrasjonsgrensesnitt, vanligvis I²C.

Identifikasjon og valg: Verten leser modultype, firmware og støttede applikasjoner, og velger kombinasjonen av elektrisk og optisk grensesnitt samt lanes.

Oppstart og drift: Tilstandsmaskiner styrer modulens effektmodus og aktivering av datapaths. Status viser om modulen og databanene er klare.

Diagnostikk: Temperatur, spenning, optisk effekt og lane-alarmer støtter feilsøking. VDM gir utvidede målinger. Firmware kan oppdateres via CDB når støttet.

CMIS-funksjoner krever støtte i både modul og vertens programvare. DDM erstatter ikke kalibrert måleutstyr. Sammenlign samme lane over tid.

BER og FEC

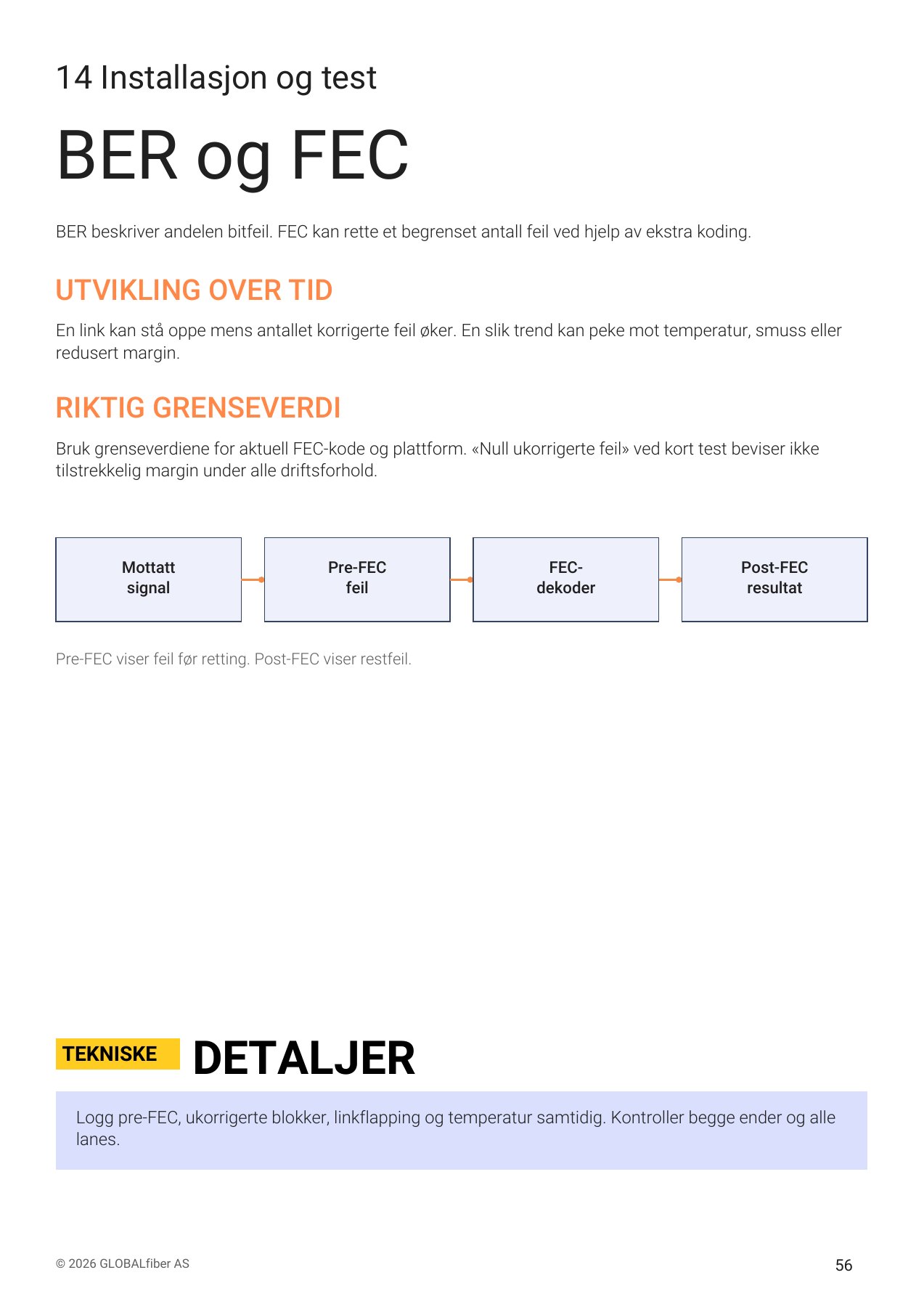

BER og FEC – GLOBALfiber datasenterkurs, side 56
GLOBALfiber datasenterkurs · Side 56. Trykk på siden for større visning.
Les innholdet som tekst

BER beskriver andelen bitfeil. FEC kan rette et begrenset antall feil ved hjelp av ekstra koding.

UTVIKLING OVER TID

En link kan stå oppe mens antallet korrigerte feil øker. En slik trend kan peke mot temperatur, smuss eller redusert margin.

RIKTIG GRENSEVERDI

Bruk grenseverdiene for aktuell FEC-kode og plattform. «Null ukorrigerte feil» ved kort test beviser ikke tilstrekkelig margin under alle driftsforhold.

Logg pre-FEC, ukorrigerte blokker, linkflapping og temperatur samtidig. Kontroller begge ender og alle lanes.

Systematisk feilsøking

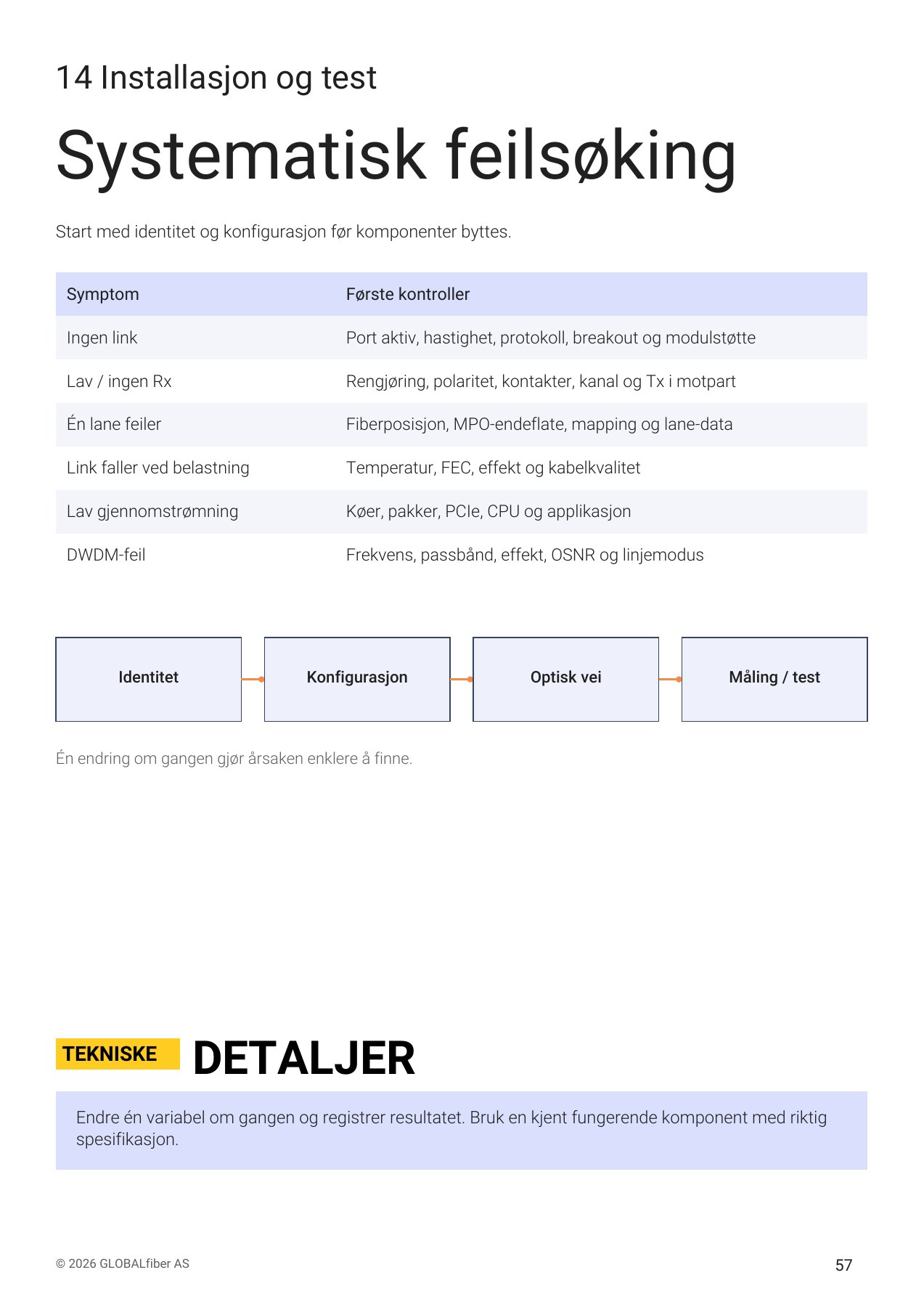

Systematisk feilsøking – GLOBALfiber datasenterkurs, side 57
GLOBALfiber datasenterkurs · Side 57. Trykk på siden for større visning.
Les innholdet som tekst

Start med identitet og konfigurasjon før komponenter byttes.

SymptomFørste kontroller
Ingen linkPort aktiv, hastighet, protokoll, breakout og modulstøtte
Lav / ingen RxRengjøring, polaritet, kontakter, kanal og Tx i motpart
Én lane feilerFiberposisjon, MPO-endeflate, mapping og lane-data
Link faller ved belastningTemperatur, FEC, effekt og kabelkvalitet
Lav gjennomstrømningKøer, pakker, PCIe, CPU og applikasjon
DWDM-feilFrekvens, passbånd, effekt, OSNR og linjemodus

Endre én variabel om gangen og registrer resultatet. Bruk en kjent fungerende komponent med riktig spesifikasjon.
