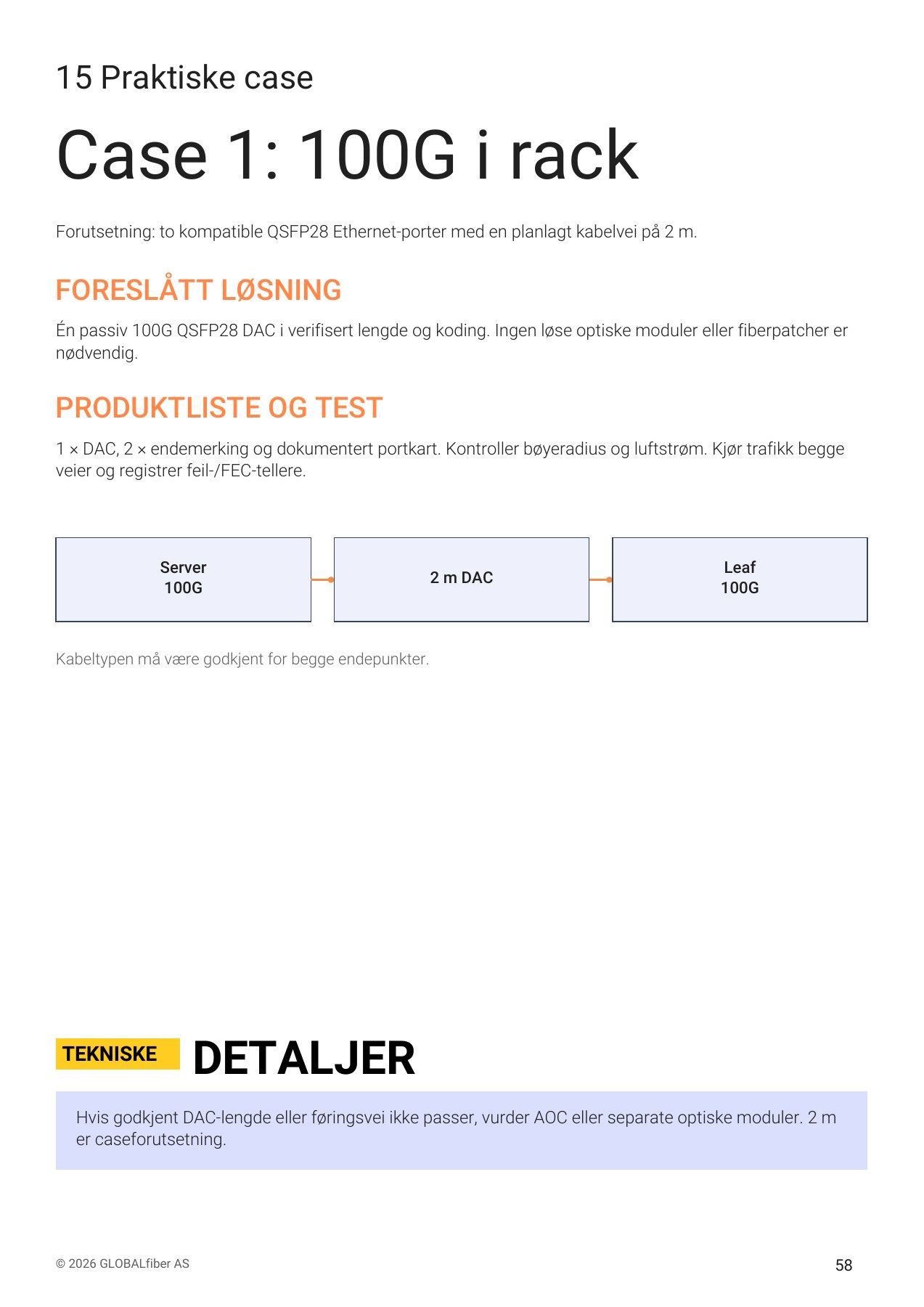

Praktiske case: 100G, 400G, 800G og DCI

Forutsetning: to kompatible QSFP28 Ethernet-porter med en planlagt kabelvei på 2 m.

FORESLÅTT LØSNING

Én passiv 100G QSFP28 DAC i verifisert lengde og koding. Ingen løse optiske moduler eller fiberpatcher er nødvendig.

PRODUKTLISTE OG TEST

1 × DAC, 2 × endemerking og dokumentert portkart. Kontroller bøyeradius og luftstrøm. Kjør trafikk begge veier og registrer feil-/FEC-tellere.

Hvis godkjent DAC-lengde eller føringsvei ikke passer, vurder AOC eller separate optiske moduler. 2 m er caseforutsetning.

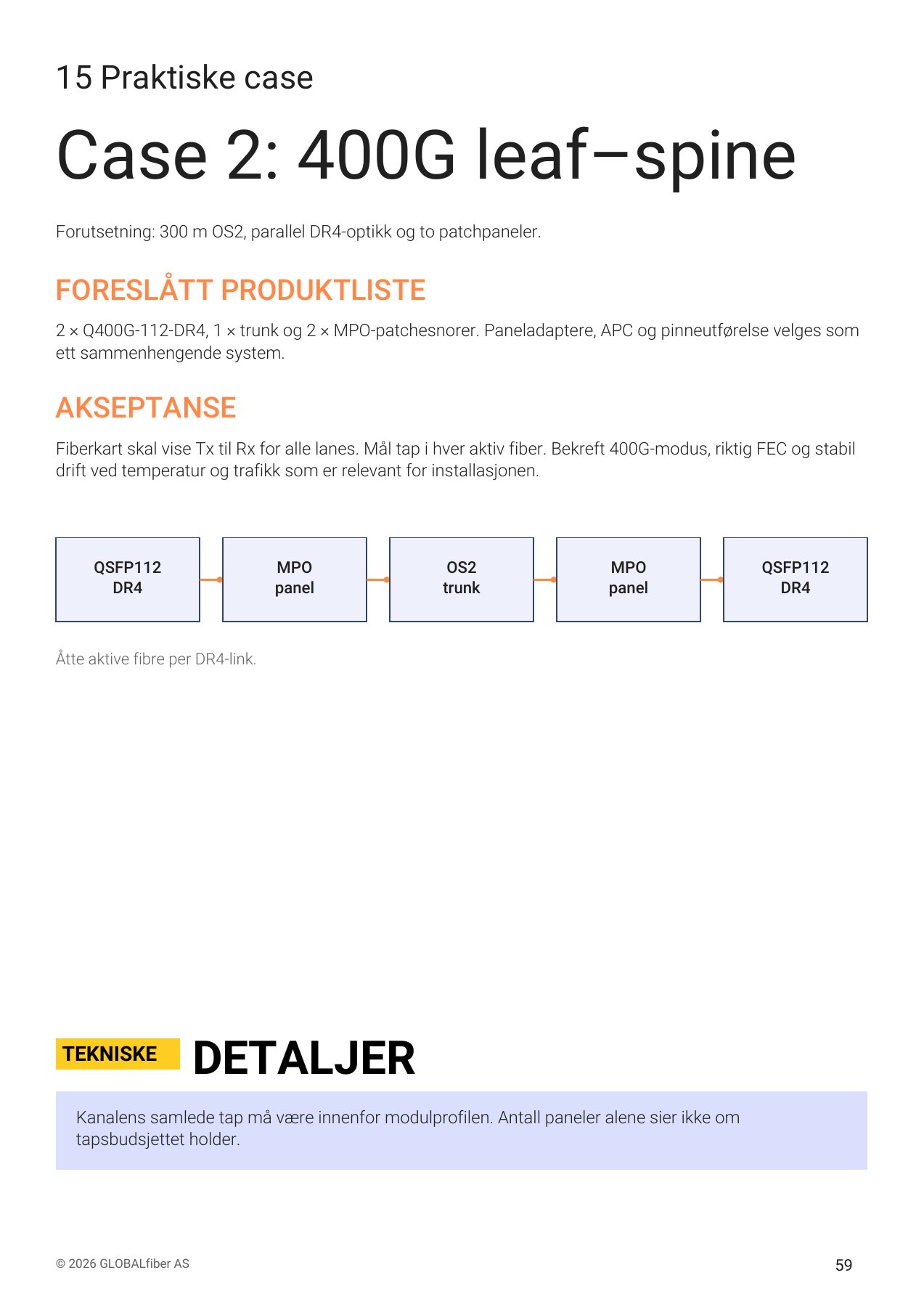

Forutsetning: 300 m OS2, parallel DR4-optikk og to patchpaneler.

FORESLÅTT PRODUKTLISTE

2 × Q400G-112-DR4, 1 × trunk og 2 × MPO-patchesnorer. Paneladaptere, APC og pinneutførelse velges som ett sammenhengende system.

AKSEPTANSE

Fiberkart skal vise Tx til Rx for alle lanes. Mål tap i hver aktiv fiber. Bekreft 400G-modus, riktig FEC og stabil drift ved temperatur og trafikk som er relevant for installasjonen.

Kanalens samlede tap må være innenfor modulprofilen. Antall paneler alene sier ikke om tapsbudsjettet holder.

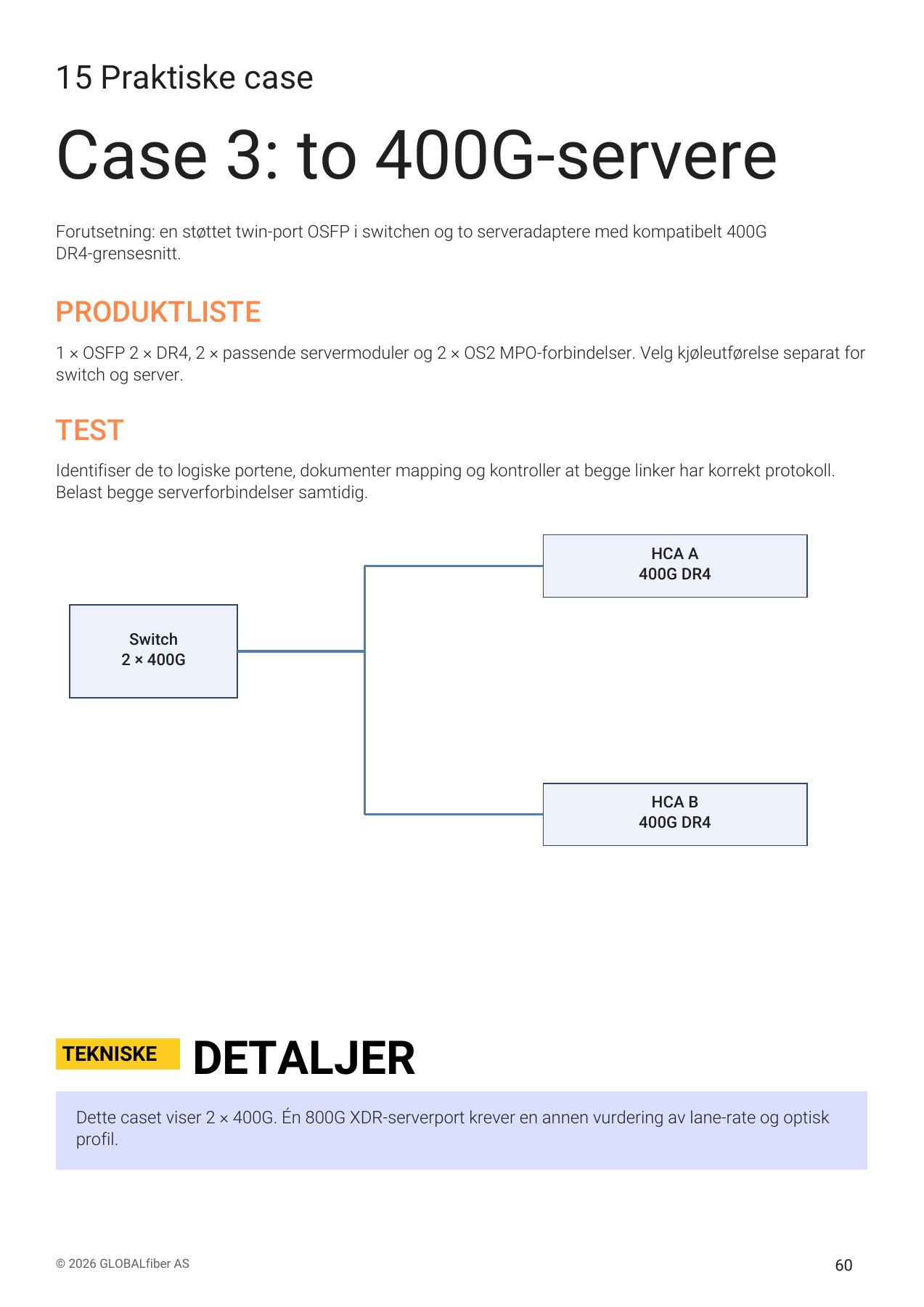

Forutsetning: en støttet twin-port OSFP i switchen og to serveradaptere med kompatibelt 400G DR4-grensesnitt.

PRODUKTLISTE

1 × OSFP 2 × DR4, 2 × passende servermoduler og 2 × OS2 MPO-forbindelser. Velg kjøleutførelse separat for switch og server.

TEST

Identifiser de to logiske portene, dokumenter mapping og kontroller at begge linker har korrekt protokoll. Belast begge serverforbindelser samtidig.

Dette caset viser 2 × 400G. Én 800G XDR-serverport krever en annen vurdering av lane-rate og optisk profil.

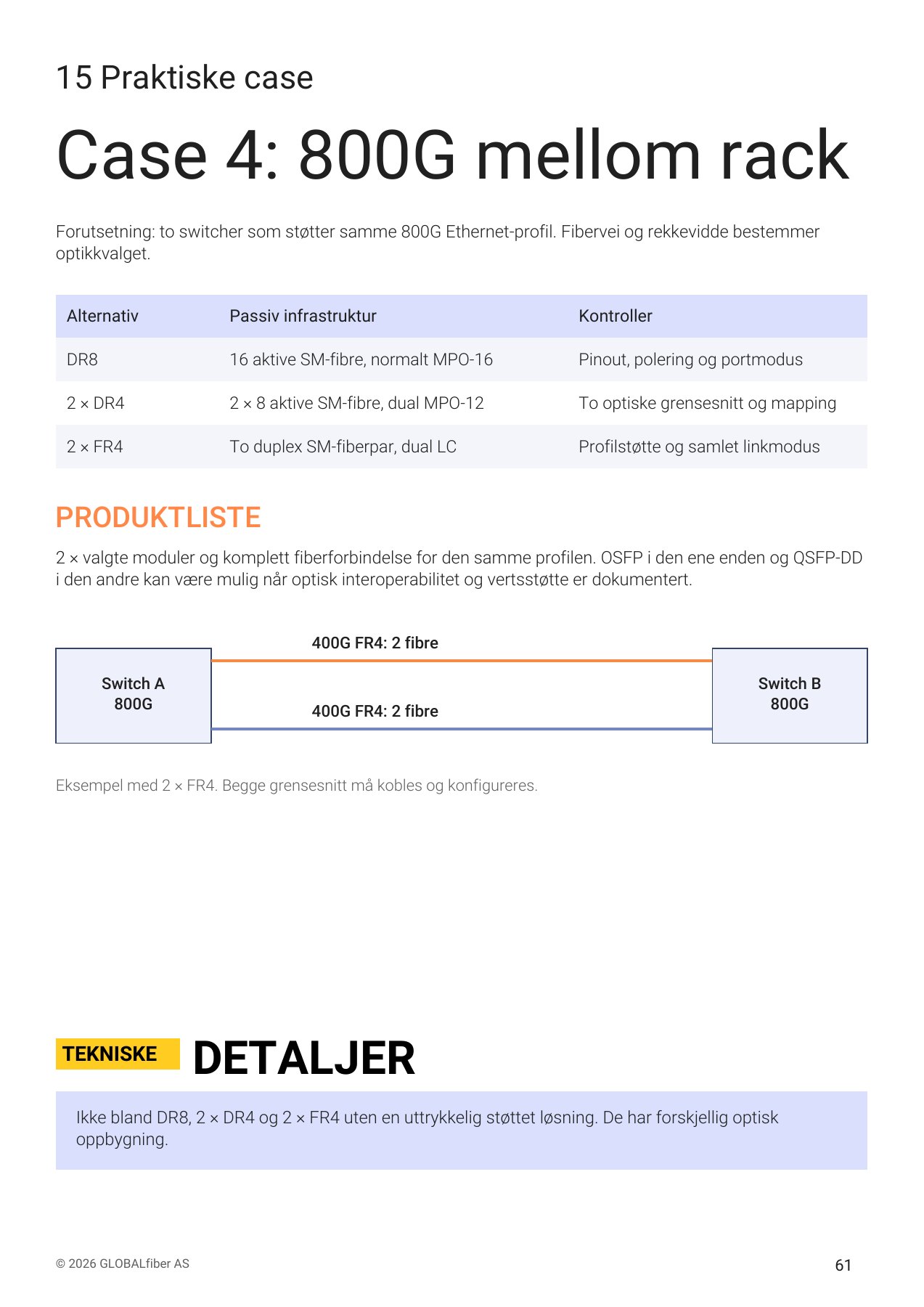

Forutsetning: to switcher som støtter samme 800G Ethernet-profil. Fibervei og rekkevidde bestemmer optikkvalget.

PRODUKTLISTE

2 × valgte moduler og komplett fiberforbindelse for den samme profilen. OSFP i den ene enden og QSFP-DD i den andre kan være mulig når optisk interoperabilitet og vertsstøtte er dokumentert.

Ikke bland DR8, 2 × DR4 og 2 × FR4 uten en uttrykkelig støttet løsning. De har forskjellig optisk oppbygning.

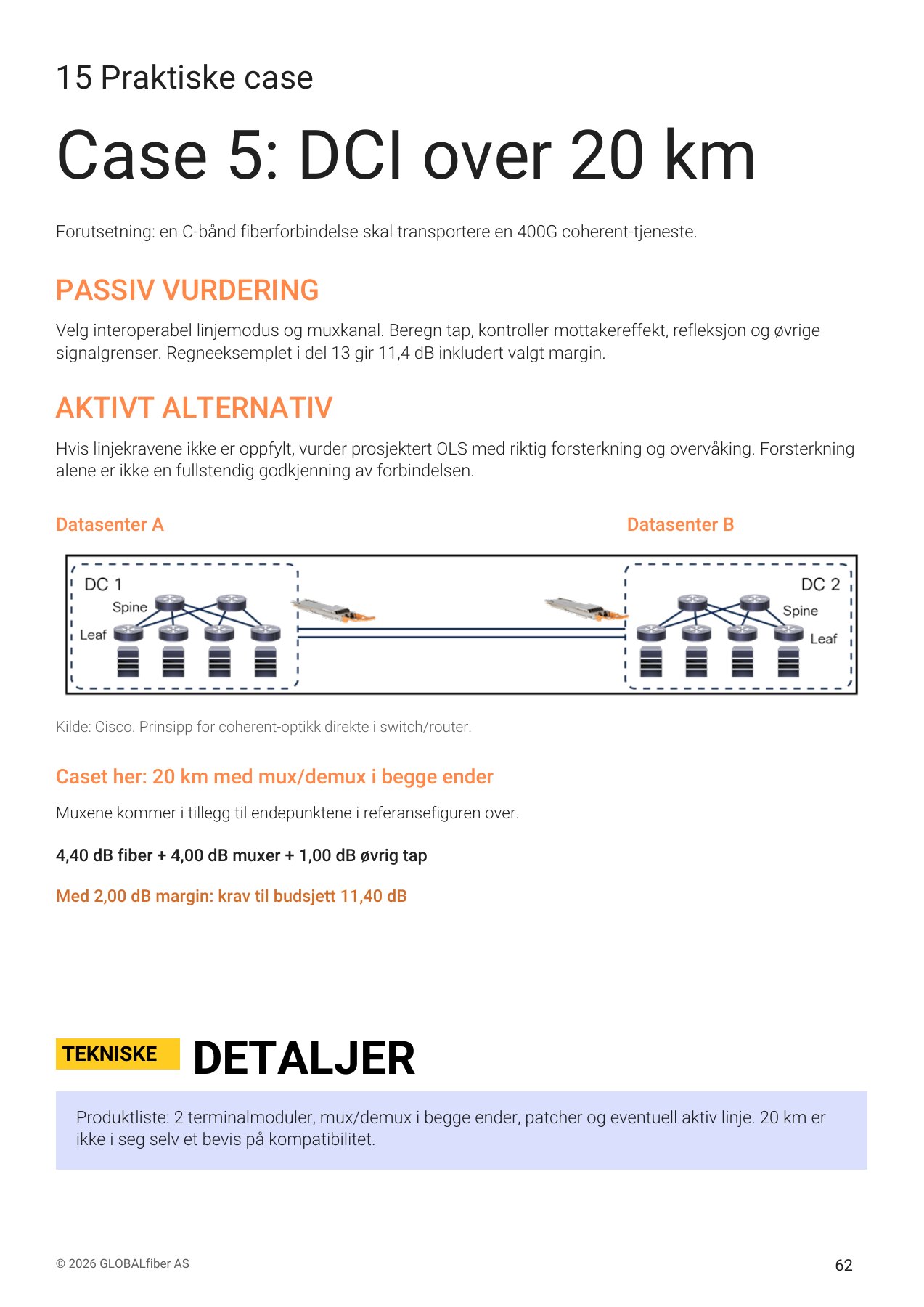

Forutsetning: en C-bånd fiberforbindelse skal transportere en 400G coherent-tjeneste.

PASSIV VURDERING

Velg interoperabel linjemodus og muxkanal. Beregn tap, kontroller mottakereffekt, refleksjon og øvrige signalgrenser. Regneeksemplet i del 13 gir 11,4 dB inkludert valgt margin.

AKTIVT ALTERNATIV

Hvis linjekravene ikke er oppfylt, vurder prosjektert OLS med riktig forsterkning og overvåking. Forsterkning alene er ikke en fullstendig godkjenning av forbindelsen.

Produktliste: 2 terminalmoduler, mux/demux i begge ender, patcher og eventuell aktiv linje. 20 km er ikke i seg selv et bevis på kompatibilitet.

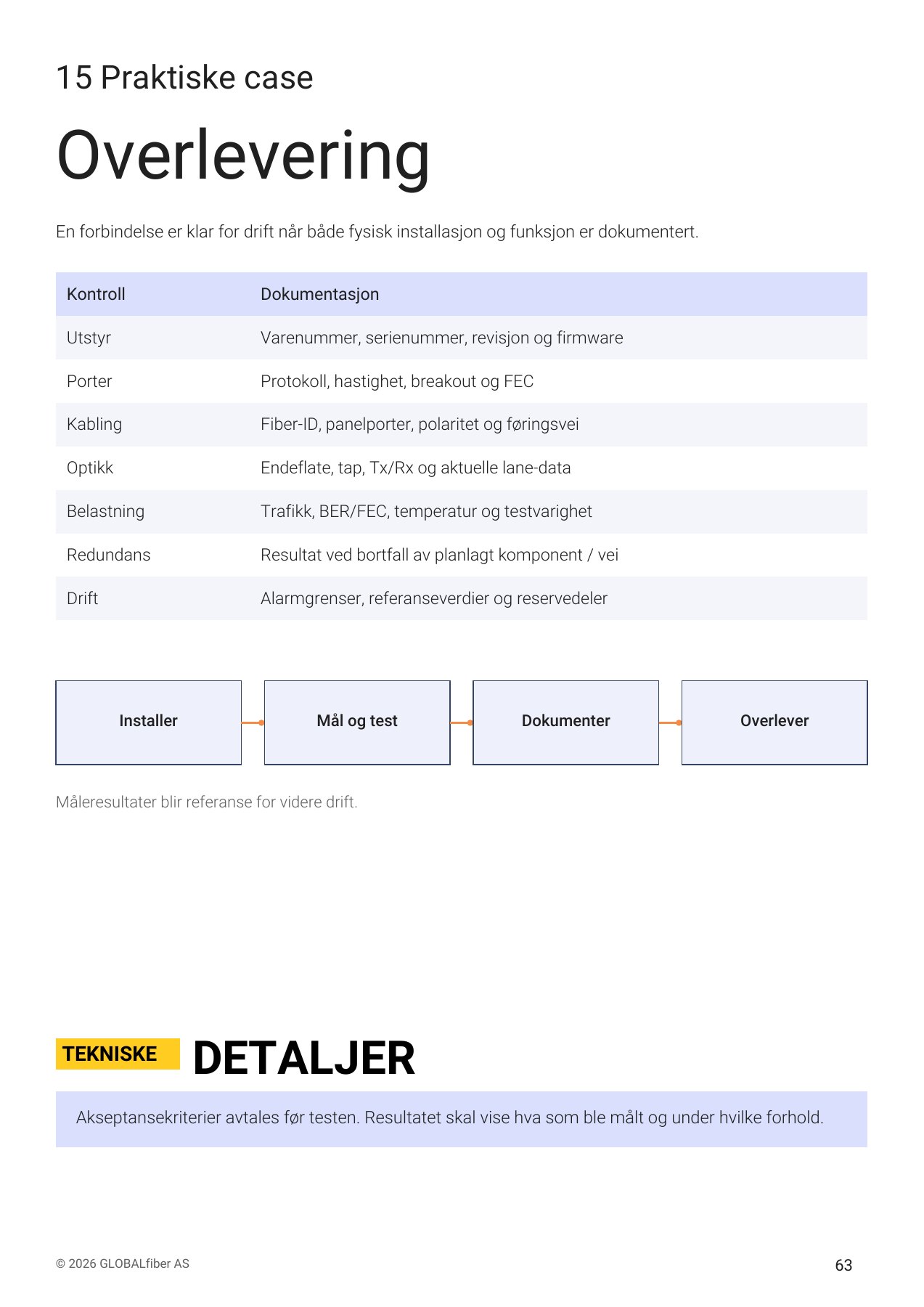

En forbindelse er klar for drift når både fysisk installasjon og funksjon er dokumentert.

Akseptansekriterier avtales før testen. Resultatet skal vise hva som ble målt og under hvilke forhold.
