GLOBALfiber datasenterkurs · Del 13 av 13

Repetisjon, kontrollspørsmål og ordliste

Kontrollspørsmålene samler kursets viktigste valg innen optikk, kabling, kjøling og testing. Ordlisten forklarer forkortelsene som brukes i datasenterkurset.

Fra GLOBALfibers datasenterkompendium, side 64–68. Åpent kurs med illustrasjoner og lesbar tekst. Produktvalg kontrolleres mot datablad og aktuell plattform.

Kontrollspørsmål

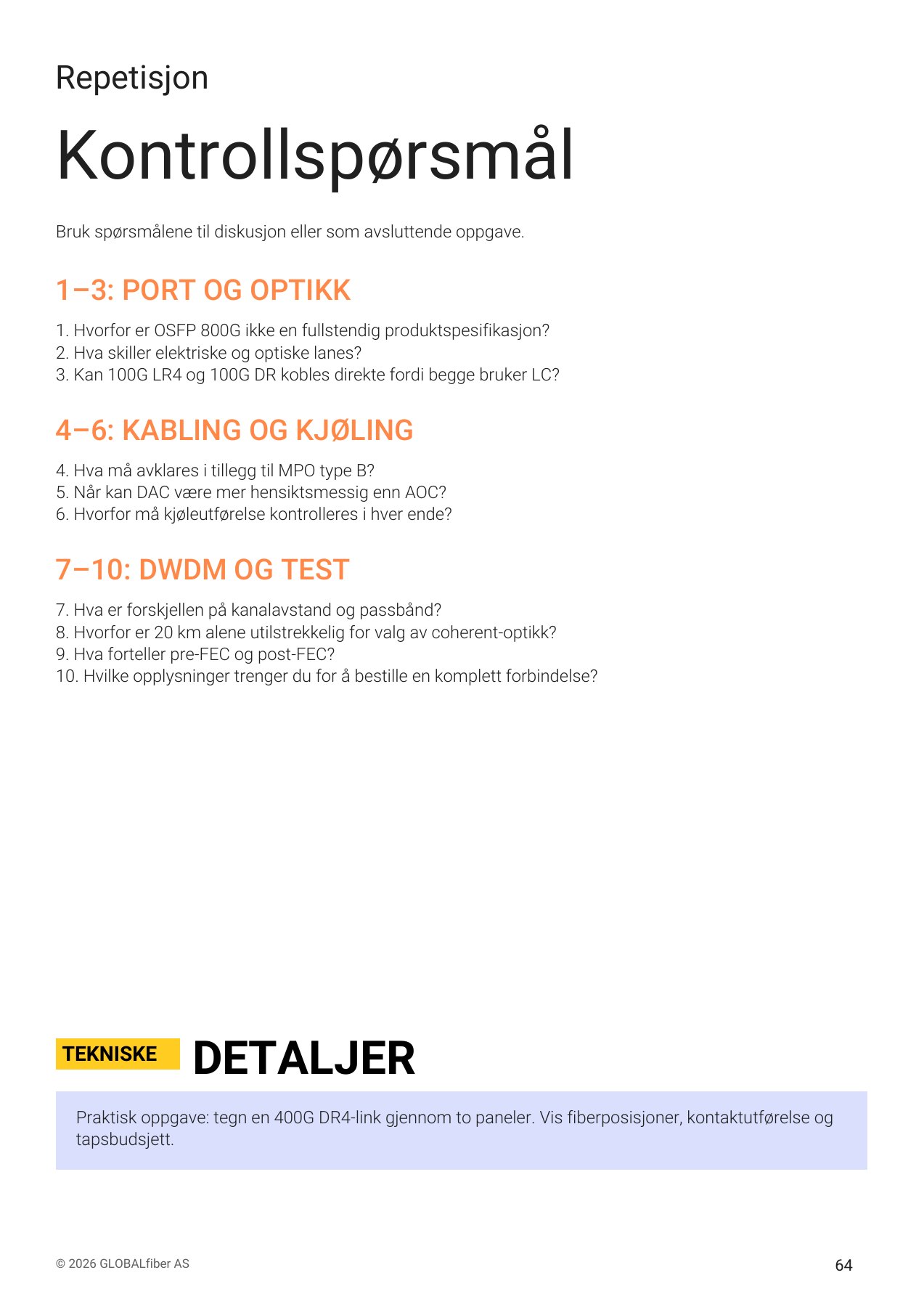

Kontrollspørsmål – GLOBALfiber datasenterkurs, side 64
GLOBALfiber datasenterkurs · Side 64. Trykk på siden for større visning.
Les innholdet som tekst

Bruk spørsmålene til diskusjon eller som avsluttende oppgave.

1–3: PORT OG OPTIKK

1. Hvorfor er OSFP 800G ikke en fullstendig produktspesifikasjon?
2. Hva skiller elektriske og optiske lanes?
3. Kan 100G LR4 og 100G DR kobles direkte fordi begge bruker LC?

4–6: KABLING OG KJØLING

4. Hva må avklares i tillegg til MPO type B?
5. Når kan DAC være mer hensiktsmessig enn AOC?
6. Hvorfor må kjøleutførelse kontrolleres i hver ende?

7–10: DWDM OG TEST

7. Hva er forskjellen på kanalavstand og passbånd?
8. Hvorfor er 20 km alene utilstrekkelig for valg av coherent-optikk?
9. Hva forteller pre-FEC og post-FEC?
10. Hvilke opplysninger trenger du for å bestille en komplett forbindelse?

Praktisk oppgave: tegn en 400G DR4-link gjennom to paneler. Vis fiberposisjoner, kontaktutførelse og tapsbudsjett.

Svar og diskusjon

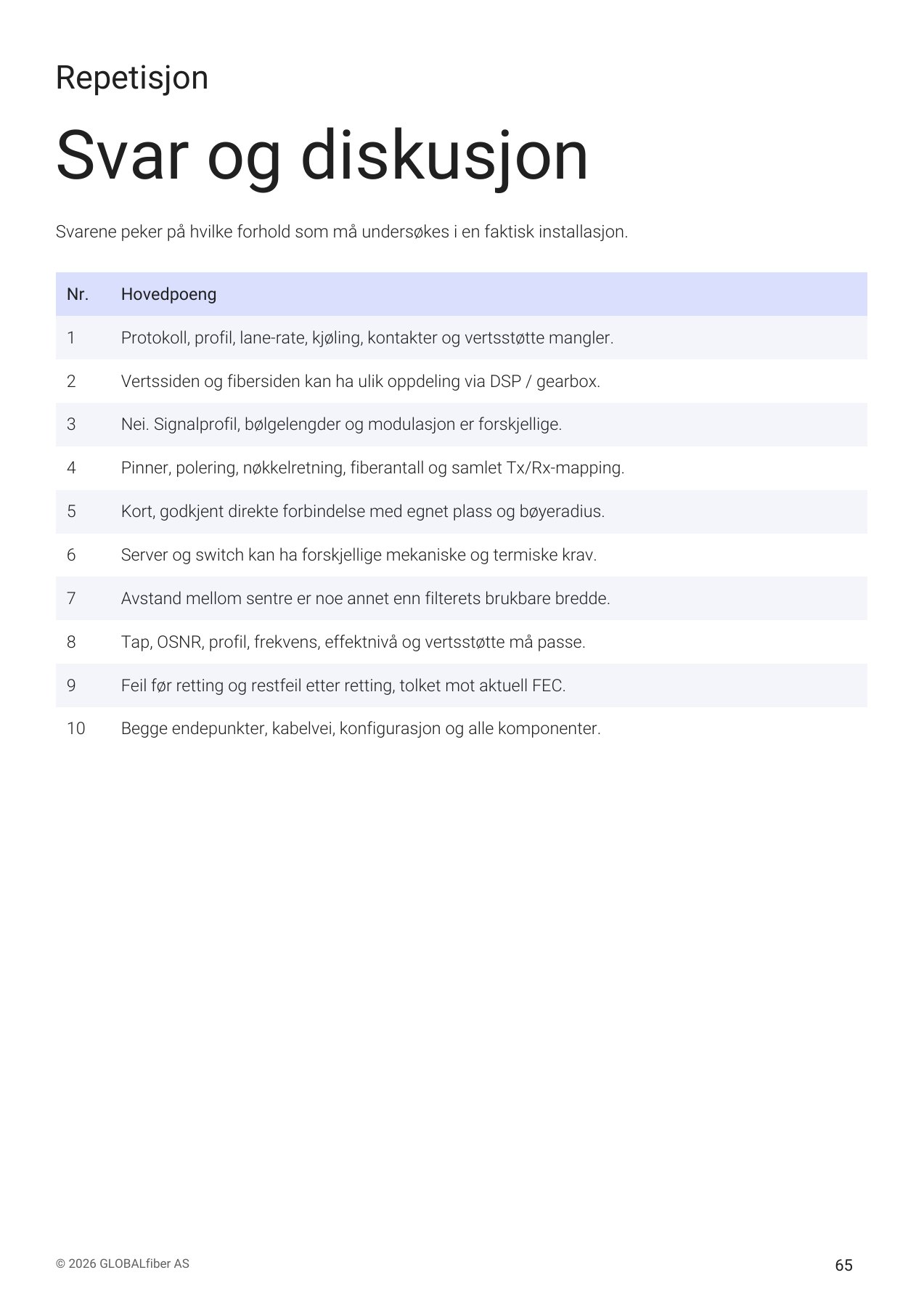

Svar og diskusjon – GLOBALfiber datasenterkurs, side 65
GLOBALfiber datasenterkurs · Side 65. Trykk på siden for større visning.
Les innholdet som tekst

Svarene peker på hvilke forhold som må undersøkes i en faktisk installasjon.

Nr.Hovedpoeng
1Protokoll, profil, lane-rate, kjøling, kontakter og vertsstøtte mangler.
2Vertssiden og fibersiden kan ha ulik oppdeling via DSP / gearbox.
3Nei. Signalprofil, bølgelengder og modulasjon er forskjellige.
4Pinner, polering, nøkkelretning, fiberantall og samlet Tx/Rx-mapping.
5Kort, godkjent direkte forbindelse med egnet plass og bøyeradius.
6Server og switch kan ha forskjellige mekaniske og termiske krav.
7Avstand mellom sentre er noe annet enn filterets brukbare bredde.
8Tap, OSNR, profil, frekvens, effektnivå og vertsstøtte må passe.
9Feil før retting og restfeil etter retting, tolket mot aktuell FEC.
10Begge endepunkter, kabelvei, konfigurasjon og alle komponenter.

Begreper 1

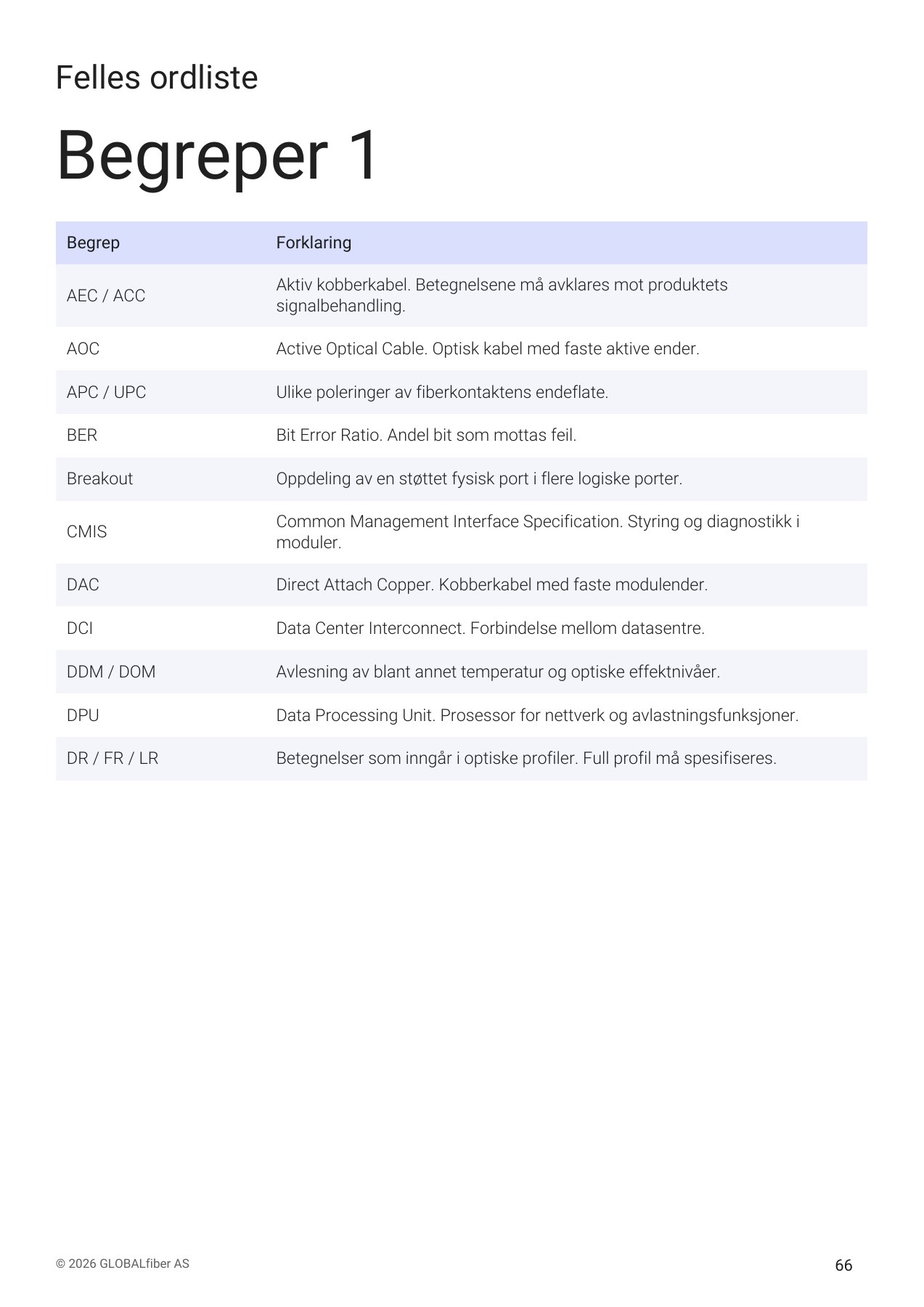

Begreper 1 – GLOBALfiber datasenterkurs, side 66
GLOBALfiber datasenterkurs · Side 66. Trykk på siden for større visning.
Les innholdet som tekst
BegrepForklaring
AEC / ACCAktiv kobberkabel. Betegnelsene må avklares mot produktets signalbehandling.
AOCActive Optical Cable. Optisk kabel med faste aktive ender.
APC / UPCUlike poleringer av fiberkontaktens endeflate.
BERBit Error Ratio. Andel bit som mottas feil.
BreakoutOppdeling av en støttet fysisk port i flere logiske porter.
CMISCommon Management Interface Specification. Styring og diagnostikk i moduler.
DACDirect Attach Copper. Kobberkabel med faste modulender.
DCIData Center Interconnect. Forbindelse mellom datasentre.
DDM / DOMAvlesning av blant annet temperatur og optiske effektnivåer.
DPUData Processing Unit. Prosessor for nettverk og avlastningsfunksjoner.
DR / FR / LRBetegnelser som inngår i optiske profiler. Full profil må spesifiseres.

Begreper 2

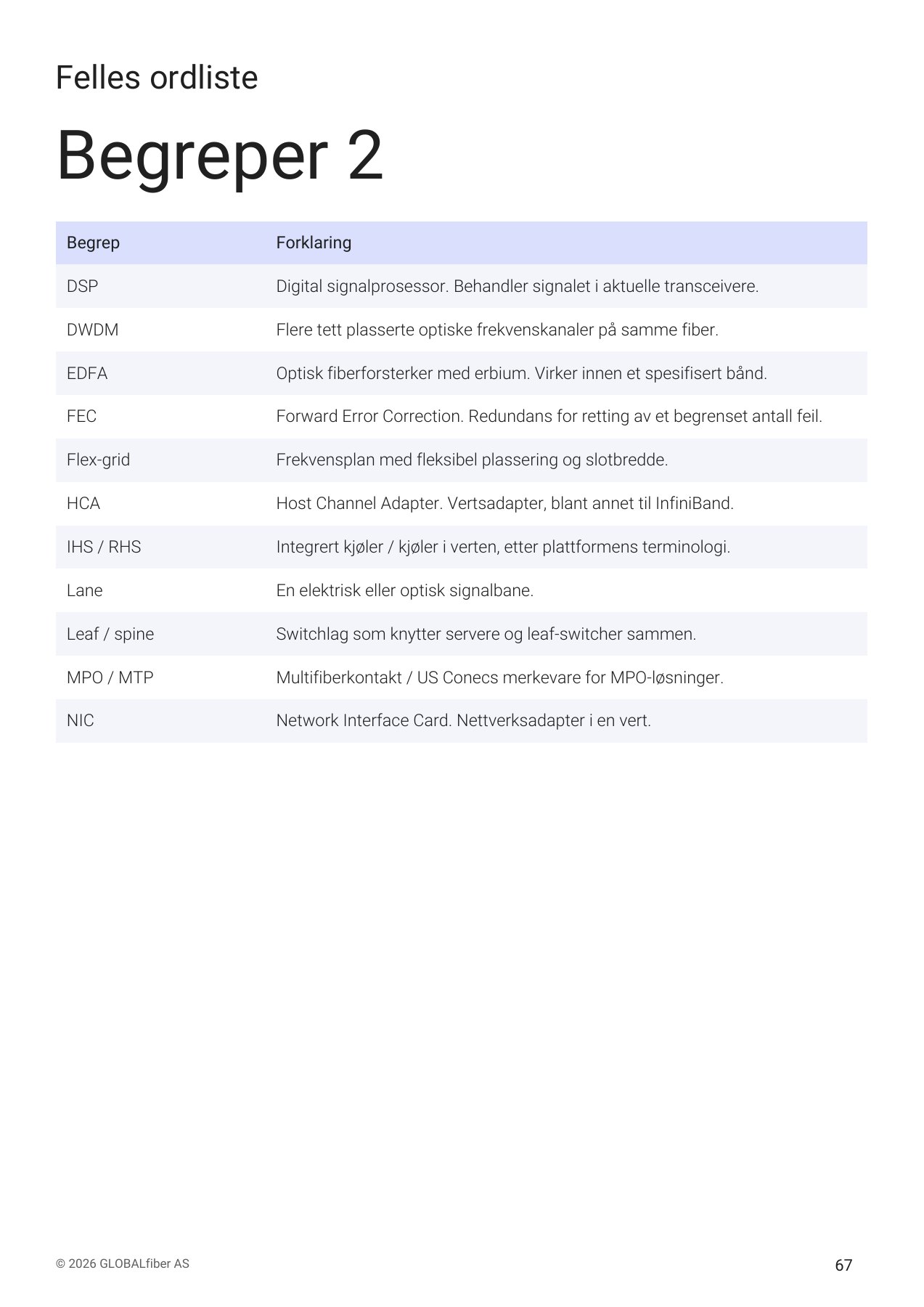

Begreper 2 – GLOBALfiber datasenterkurs, side 67
GLOBALfiber datasenterkurs · Side 67. Trykk på siden for større visning.
Les innholdet som tekst
BegrepForklaring
DSPDigital signalprosessor. Behandler signalet i aktuelle transceivere.
DWDMFlere tett plasserte optiske frekvenskanaler på samme fiber.
EDFAOptisk fiberforsterker med erbium. Virker innen et spesifisert bånd.
FECForward Error Correction. Redundans for retting av et begrenset antall feil.
Flex-gridFrekvensplan med fleksibel plassering og slotbredde.
HCAHost Channel Adapter. Vertsadapter, blant annet til InfiniBand.
IHS / RHSIntegrert kjøler / kjøler i verten, etter plattformens terminologi.
LaneEn elektrisk eller optisk signalbane.
Leaf / spineSwitchlag som knytter servere og leaf-switcher sammen.
MPO / MTPMultifiberkontakt / US Conecs merkevare for MPO-løsninger.
NICNetwork Interface Card. Nettverksadapter i en vert.

Begreper 3

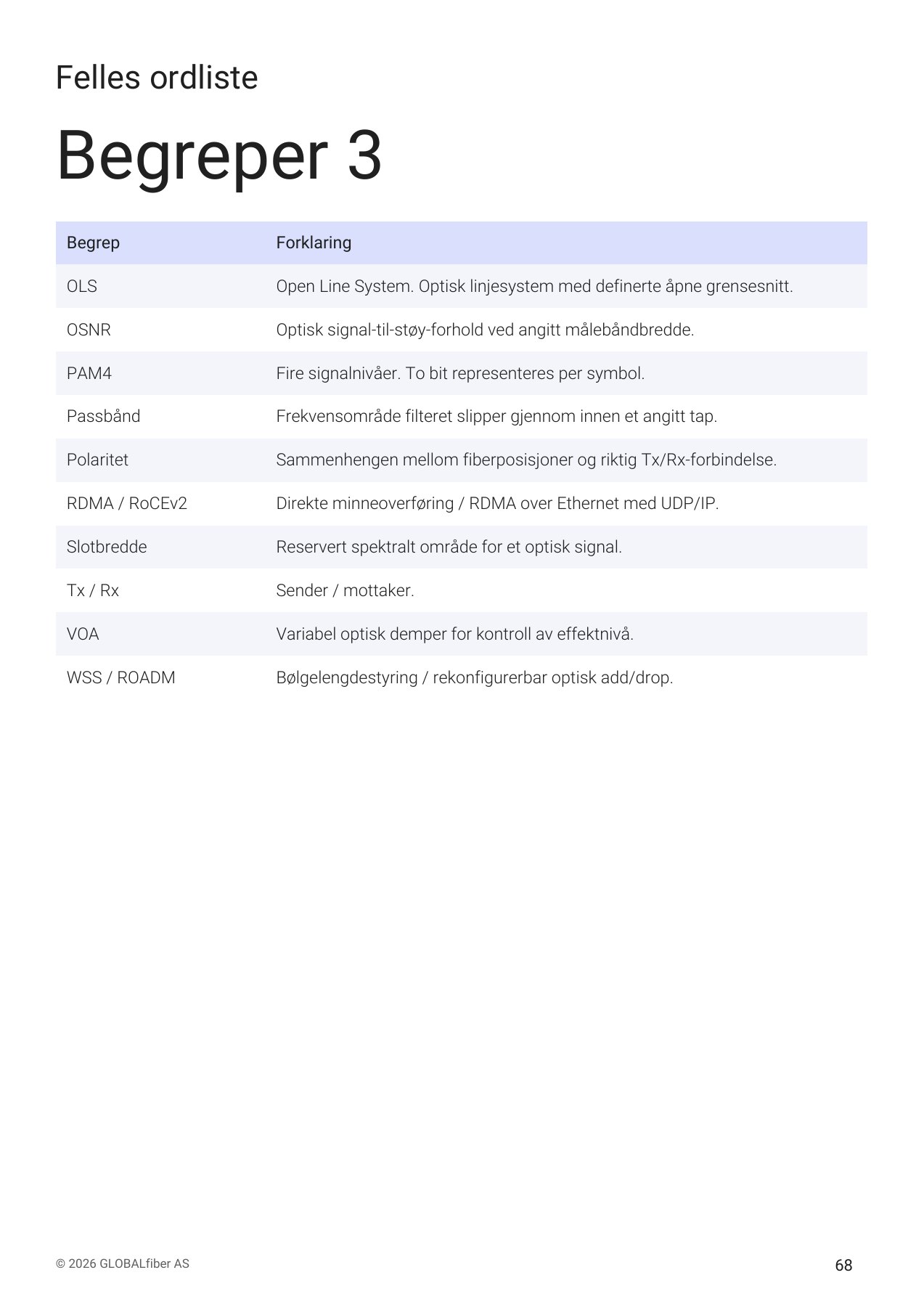

Begreper 3 – GLOBALfiber datasenterkurs, side 68
GLOBALfiber datasenterkurs · Side 68. Trykk på siden for større visning.
Les innholdet som tekst
BegrepForklaring
OLSOpen Line System. Optisk linjesystem med definerte åpne grensesnitt.
OSNROptisk signal-til-støy-forhold ved angitt målebåndbredde.
PAM4Fire signalnivåer. To bit representeres per symbol.
PassbåndFrekvensområde filteret slipper gjennom innen et angitt tap.
PolaritetSammenhengen mellom fiberposisjoner og riktig Tx/Rx-forbindelse.
RDMA / RoCEv2Direkte minneoverføring / RDMA over Ethernet med UDP/IP.
SlotbreddeReservert spektralt område for et optisk signal.
Tx / RxSender / mottaker.
VOAVariabel optisk demper for kontroll av effektnivå.
WSS / ROADMBølgelengdestyring / rekonfigurerbar optisk add/drop.
