Datasenterarkitektur og leaf–spine

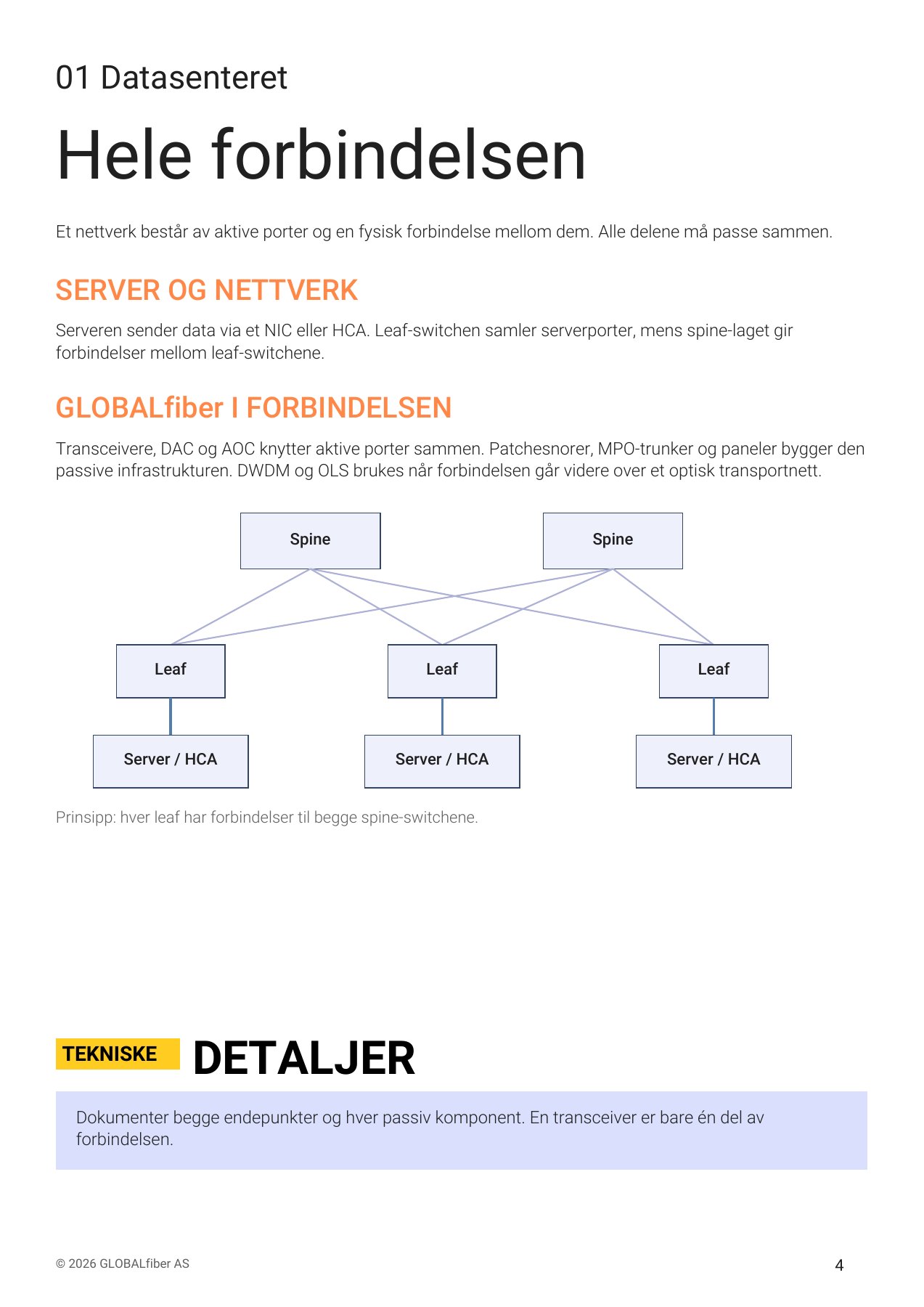

Et nettverk består av aktive porter og en fysisk forbindelse mellom dem. Alle delene må passe sammen.

SERVER OG NETTVERK

Serveren sender data via et NIC eller HCA. Leaf-switchen samler serverporter, mens spine-laget gir forbindelser mellom leaf-switchene.

GLOBALfiber I FORBINDELSEN

Transceivere, DAC og AOC knytter aktive porter sammen. Patchesnorer, MPO-trunker og paneler bygger den passive infrastrukturen. DWDM og OLS brukes når forbindelsen går videre over et optisk transportnett.

Dokumenter begge endepunkter og hver passiv komponent. En transceiver er bare én del av forbindelsen.

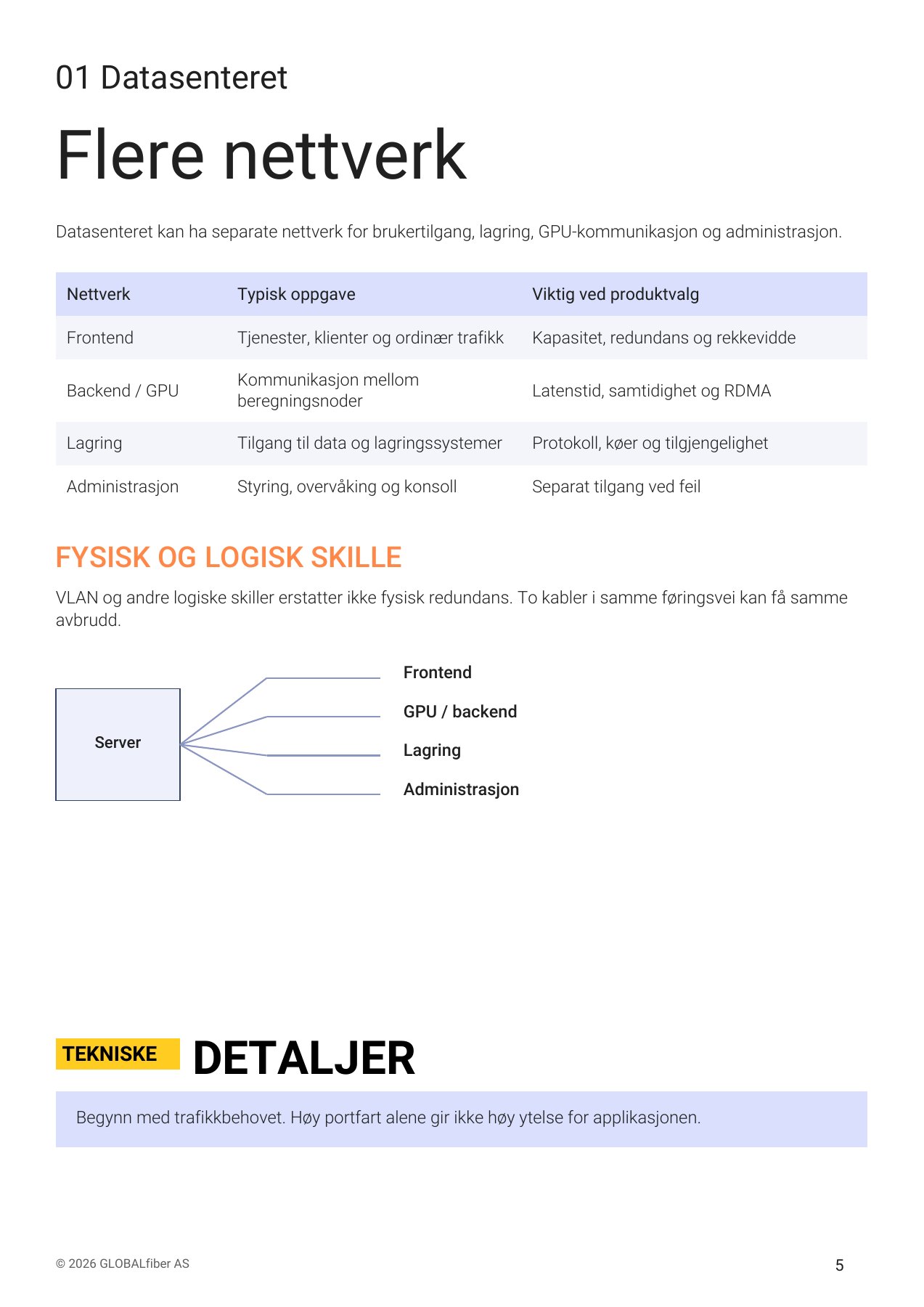

Datasenteret kan ha separate nettverk for brukertilgang, lagring, GPU-kommunikasjon og administrasjon.

FYSISK OG LOGISK SKILLE

VLAN og andre logiske skiller erstatter ikke fysisk redundans. To kabler i samme føringsvei kan få samme avbrudd.

Begynn med trafikkbehovet. Høy portfart alene gir ikke høy ytelse for applikasjonen.

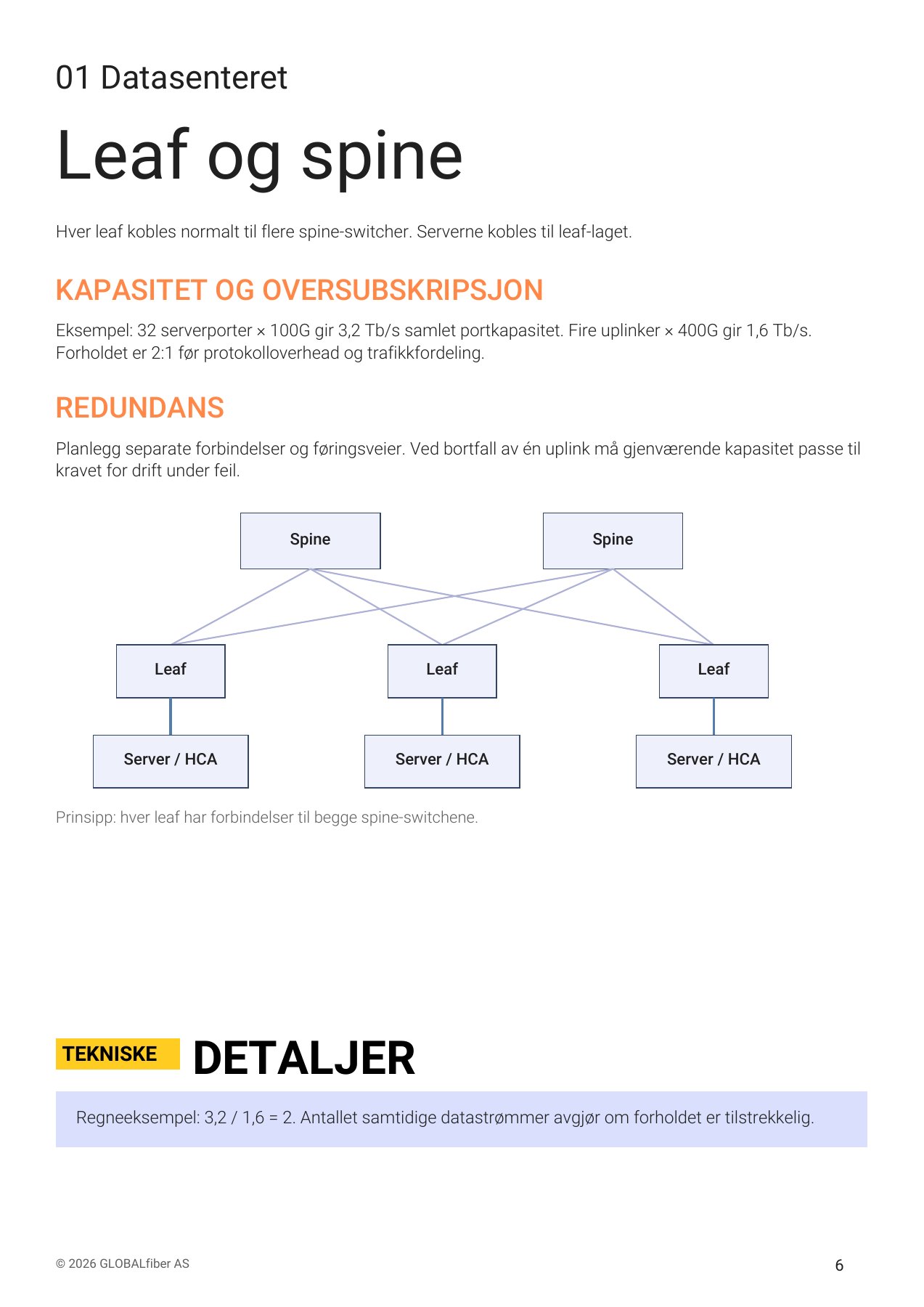

Hver leaf kobles normalt til flere spine-switcher. Serverne kobles til leaf-laget.

KAPASITET OG OVERSUBSKRIPSJON

Eksempel: 32 serverporter × 100G gir 3,2 Tb/s samlet portkapasitet. Fire uplinker × 400G gir 1,6 Tb/s. Forholdet er 2:1 før protokolloverhead og trafikkfordeling.

REDUNDANS

Planlegg separate forbindelser og føringsveier. Ved bortfall av én uplink må gjenværende kapasitet passe til kravet for drift under feil.

Regneeksempel: 3,2 / 1,6 = 2. Antallet samtidige datastrømmer avgjør om forholdet er tilstrekkelig.
