Lys, tap og måling

lys. en innføring

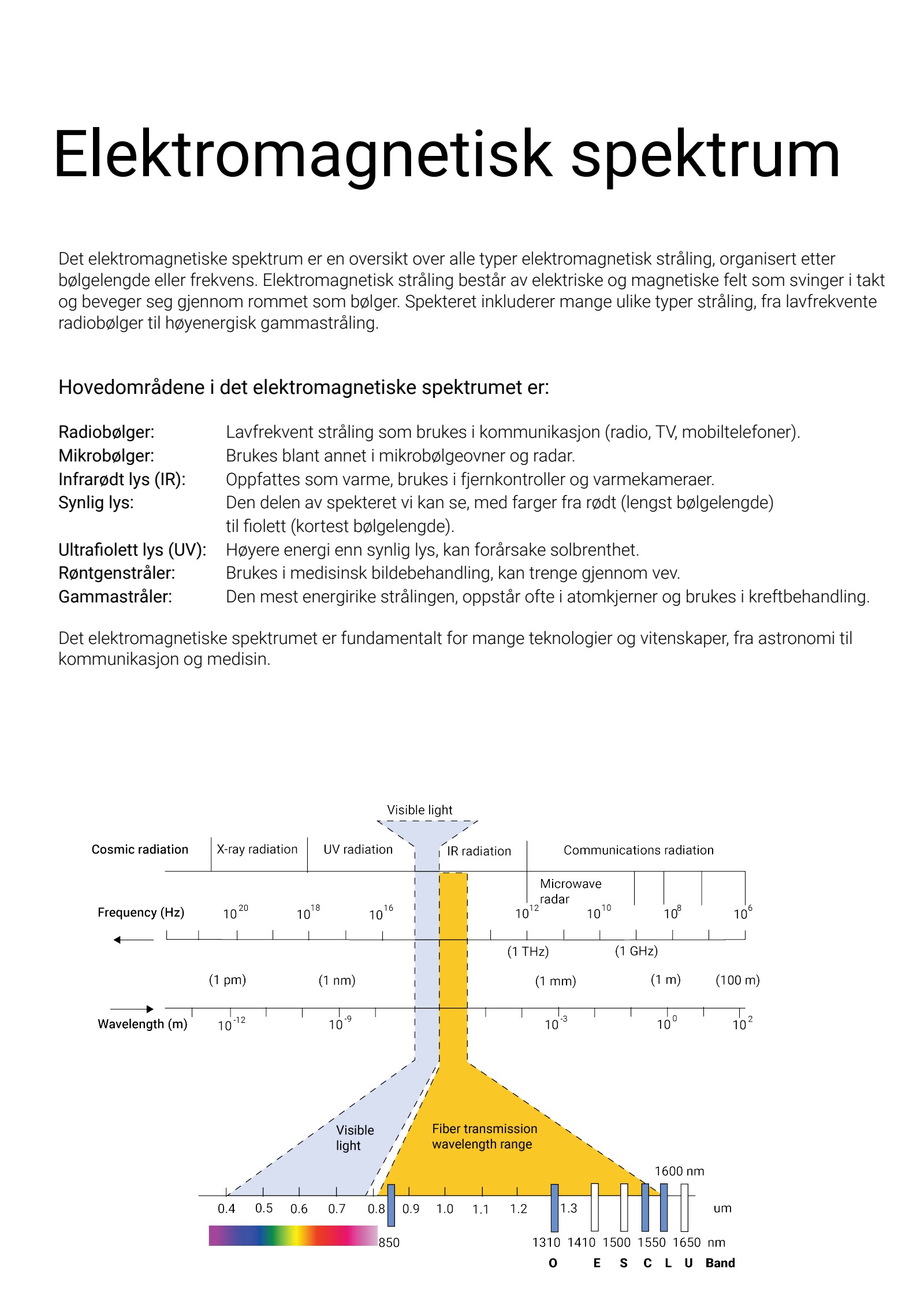

Elektromagnetisk spektrum Det elektromagnetiske spektrum er en oversikt over alle typer elektromagnetisk stråling, organisert etter bølgelengde eller frekvens. Elektromagnetisk stråling består av elektriske og magnetiske felt som svinger i takt og beveger seg gjennom rommet som bølger. Spekteret inkluderer mange ulike typer stråling, fra lavfrekvente radiobølger til høyenergisk gammastråling. Hovedområdene i det elektromagnetiske spektrumet er: Radiobølger: Lavfrekvent stråling som brukes i kommunikasjon (radio, TV, mobiltelefoner). Mikrobølger: Brukes blant annet i mikrobølgeovner og radar. Infrarødt lys (IR): Oppfattes som varme, brukes i fjernkontroller og varmekameraer. Synlig lys: Den delen av spekteret vi kan se, med farger fra rødt (lengst bølgelengde) til fiolett (kortest bølgelengde). Ultrafiolett lys (UV): Høyere energi enn synlig lys, kan forårsake solbrenthet. Røntgenstråler: Brukes i medisinsk bildebehandling, kan trenge gjennom vev. Gammastråler: Den mest energirike strålingen, oppstår ofte i atomkjerner og brukes i kreftbehandling. Det elektromagnetiske spektrumet er fundamentalt for mange teknologier og vitenskaper, fra astronomi til kommunikasjon og medisin.

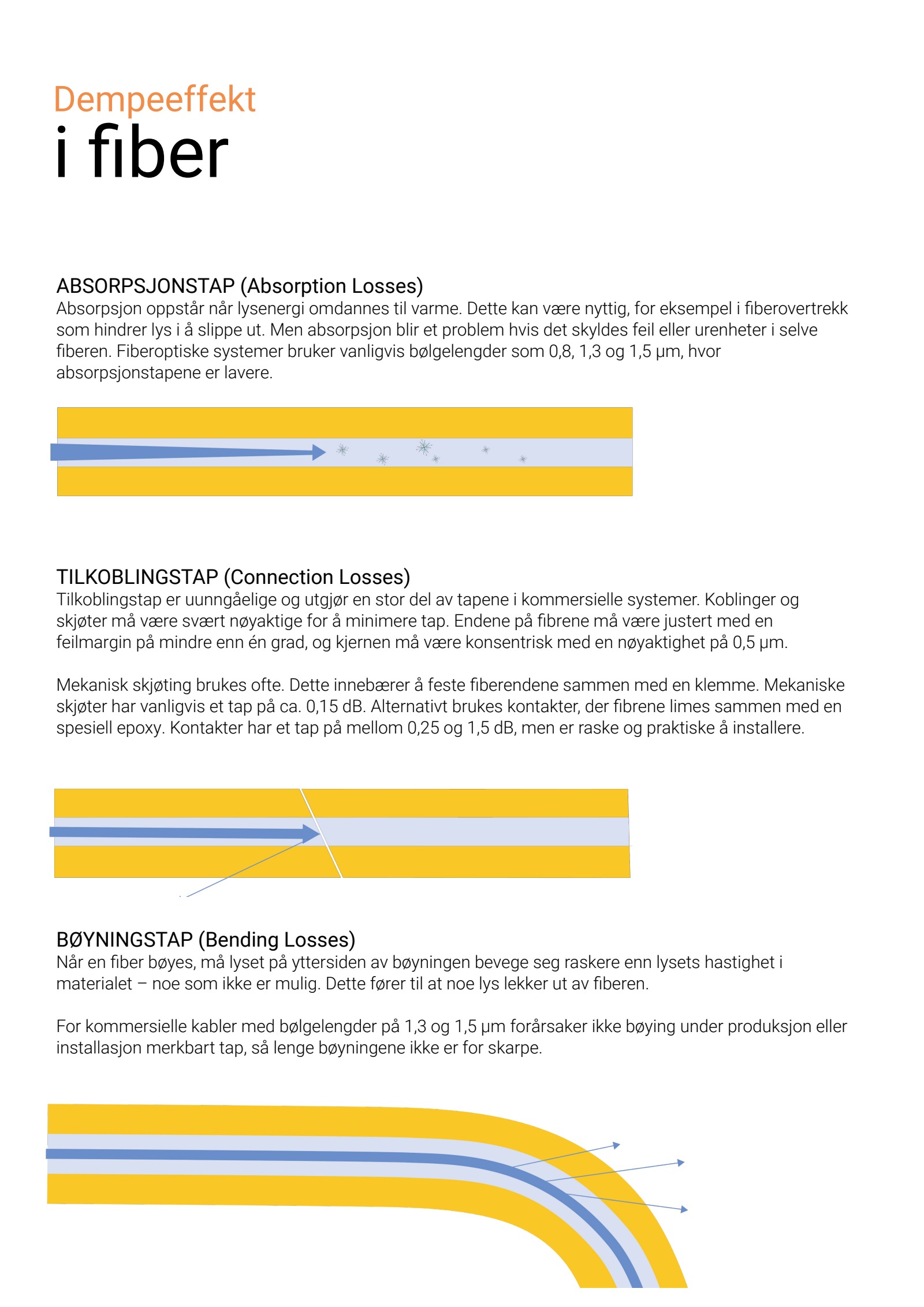

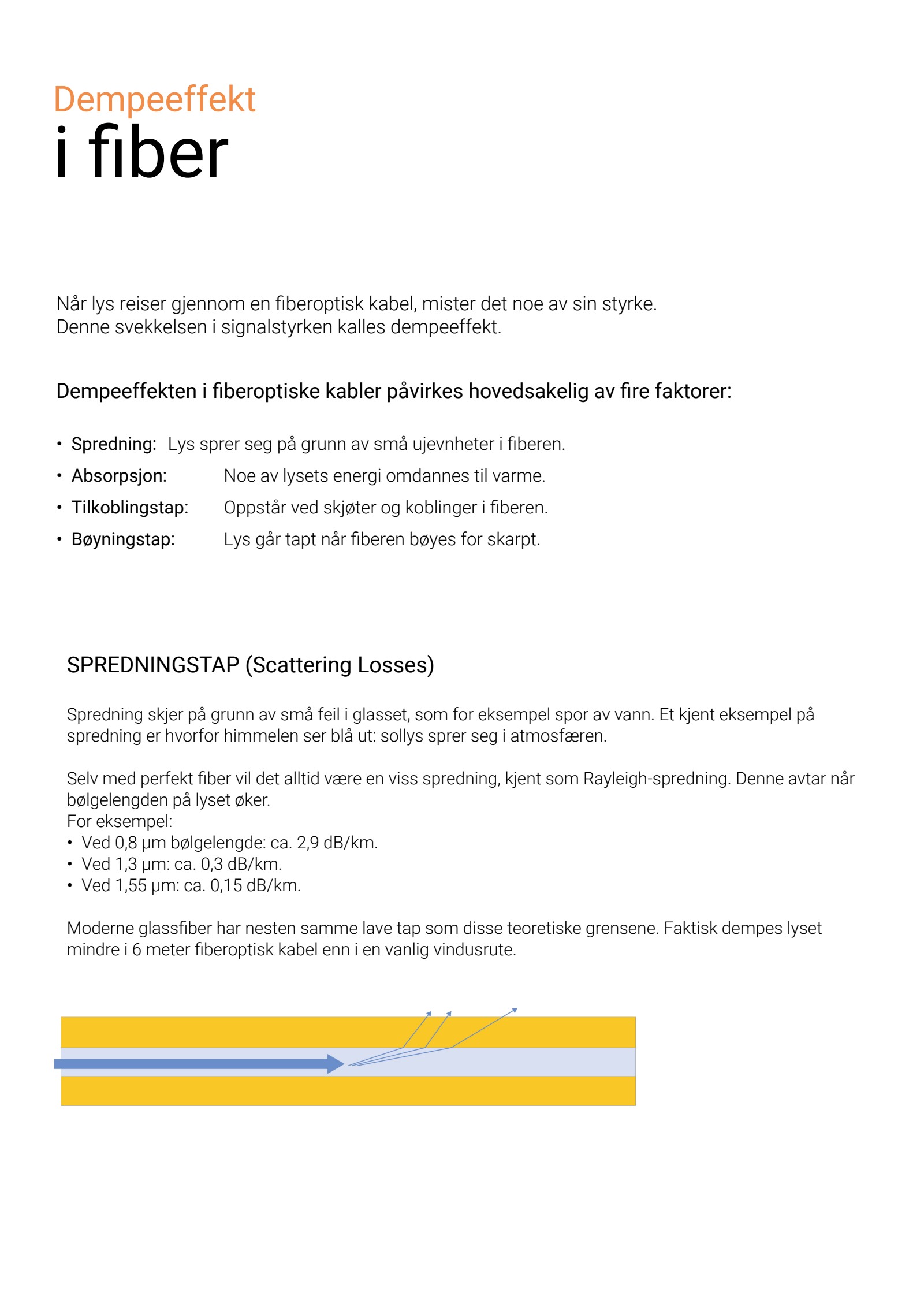

Dempeeffekt i fiber Når lys reiser gjennom en fiberoptisk kabel, mister det noe av sin styrke. Denne svekkelsen i signalstyrken kalles dempeeffekt. Dempeeffekten i fiberoptiske kabler påvirkes hovedsakelig av fire faktorer: • Spredning: Lys sprer seg på grunn av små ujevnheter i fiberen. • Absorpsjon: Noe av lysets energi omdannes til varme. • Tilkoblingstap: Oppstår ved skjøter og koblinger i fiberen. • Bøyningstap: Lys går tapt når fiberen bøyes for skarpt. SPREDNINGSTAP (Scattering Losses) Spredning skjer på grunn av små feil i glasset, som for eksempel spor av vann. Et kjent eksempel på spredning er hvorfor himmelen ser blå ut: sollys sprer seg i atmosfæren. Selv med perfekt fiber vil det alltid være en viss spredning, kjent som Rayleigh-spredning. Denne avtar når bølgelengden på lyset øker. For eksempel: • Ved 0,8 µm bølgelengde: ca. 2,9 dB/km. • Ved 1,3 µm: ca. 0,3 dB/km. • Ved 1,55 µm: ca. 0,15 dB/km. Moderne glassfiber har nesten samme lave tap som disse teoretiske grensene. Faktisk dempes lyset mindre i 6 meter fiberoptisk kabel enn i en vanlig vindusrute.

BØYNINGSTAP (Bending Losses) Når en fiber bøyes, må lyset på yttersiden av bøyningen bevege seg raskere enn lysets hastighet i materialet – noe som ikke er mulig. Dette fører til at noe lys lekker ut av fiberen. For kommersielle kabler med bølgelengder på 1,3 og 1,5 µm forårsaker ikke bøying under produksjon eller installasjon merkbart tap, så lenge bøyningene ikke er for skarpe. TILKOBLINGSTAP (Connection Losses) Tilkoblingstap er uunngåelige og utgjør en stor del av tapene i kommersielle systemer. Koblinger og skjøter må være svært nøyaktige for å minimere tap. Endene på fibrene må være justert med en feilmargin på mindre enn én grad, og kjernen må være konsentrisk med en nøyaktighet på 0,5 µm. Mekanisk skjøting brukes ofte. Dette innebærer å feste fiberendene sammen med en klemme. Mekaniske skjøter har vanligvis et tap på ca. 0,15 dB. Alternativt brukes kontakter, der fibrene limes sammen med en spesiell epoxy. Kontakter har et tap på mellom 0,25 og 1,5 dB, men er raske og praktiske å installere. ABSORPSJONSTAP (Absorption Losses) Absorpsjon oppstår når lysenergi omdannes til varme. Dette kan være nyttig, for eksempel i fiberovertrekk som hindrer lys i å slippe ut. Men absorpsjon blir et problem hvis det skyldes feil eller urenheter i selve fiberen. Fiberoptiske systemer bruker vanligvis bølgelengder som 0,8, 1,3 og 1,5 µm, hvor absorpsjonstapene er lavere. Dempeeffekt i fiber

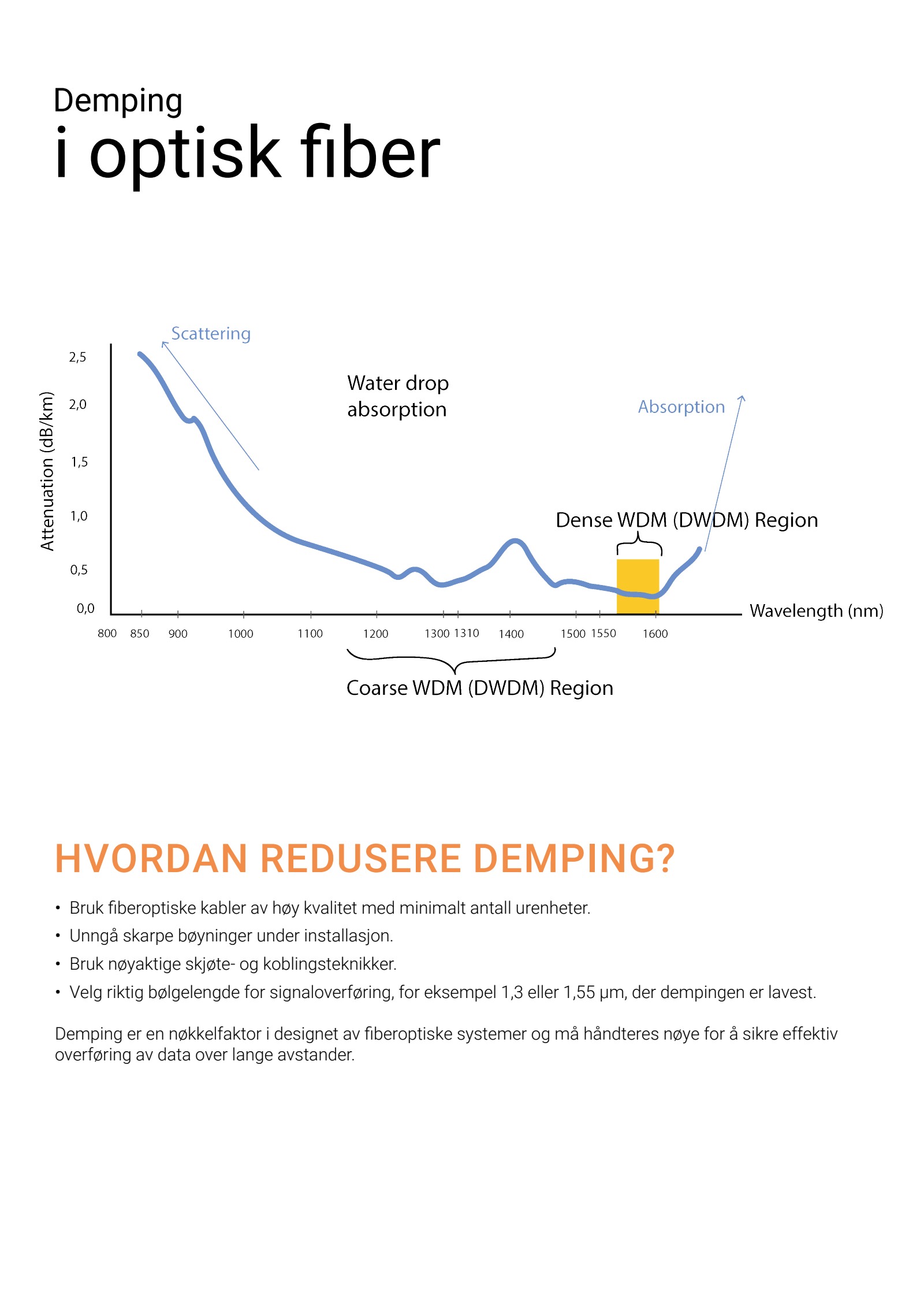

Demping i optisk fiber • Bruk fiberoptiske kabler av høy kvalitet med minimalt antall urenheter. • Unngå skarpe bøyninger under installasjon. • Bruk nøyaktige skjøte- og koblingsteknikker. • Velg riktig bølgelengde for signaloverføring, for eksempel 1,3 eller 1,55 µm, der dempingen er lavest. Demping er en nøkkelfaktor i designet av fiberoptiske systemer og må håndteres nøye for å sikre effektiv overføring av data over lange avstander. HVORDAN REDUSE RE DEMPING ?

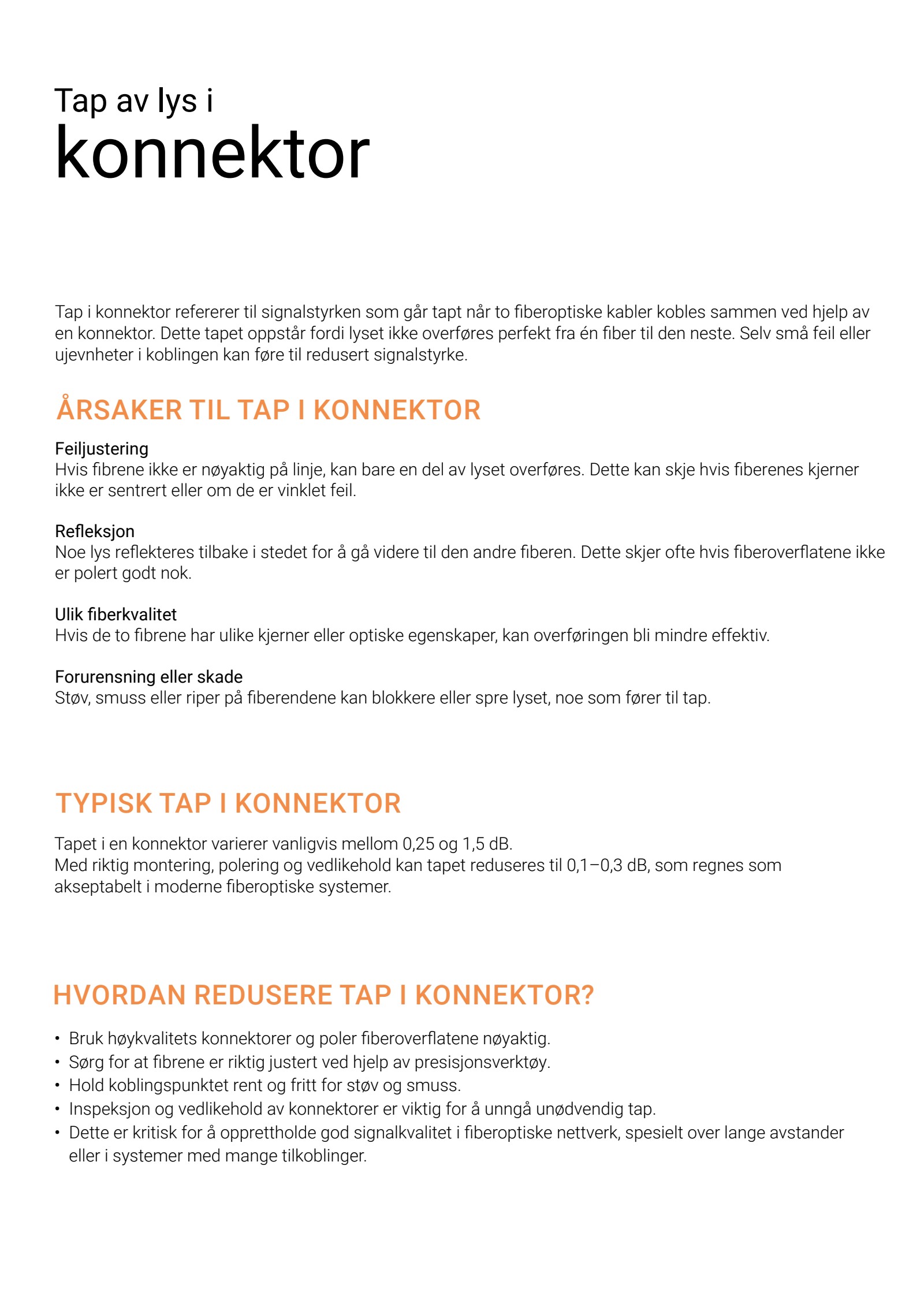

Tap av lys i konnektor Tap i konnektor refererer til signalstyrken som går tapt når to fiberoptiske kabler kobles sammen ved hjelp av en konnektor. Dette tapet oppstår fordi lyset ikke overføres perfekt fra én fiber til den neste. Selv små feil eller ujevnheter i koblingen kan føre til redusert signalstyrke. Feiljustering Hvis fibrene ikke er nøyaktig på linje, kan bare en del av lyset overføres. Dette kan skje hvis fiberenes kjerner ikke er sentrert eller om de er vinklet feil. Refleksjon Noe lys reflekteres tilbake i stedet for å gå videre til den andre fiberen. Dette skjer ofte hvis fiberoverflatene ikke er polert godt nok. Ulik fiberkvalitet Hvis de to fibrene har ulike kjerner eller optiske egenskaper, kan overføringen bli mindre effektiv. Forurensning eller skade Støv, smuss eller riper på fiberendene kan blokkere eller spre lyset, noe som fører til tap. HVORDAN REDUSE RE TAP I KONNEKTOR ? Tapet i en konnektor varierer vanligvis mellom 0,25 og 1,5 dB. Med riktig montering, polering og vedlikehold kan tapet reduseres til 0,1–0,3 dB, som regnes som akseptabelt i moderne fiberoptiske systemer. • Bruk høykvalitets konnektorer og poler fiberoverflatene nøyaktig. • Sørg for at fibrene er riktig justert ved hjelp av presisjonsverktøy. • Hold koblingspunktet rent og fritt for støv og smuss. • Inspeksjon og vedlikehold av konnektorer er viktig for å unngå unødvendig tap. • Dette er kritisk for å opprettholde god signalkvalitet i fiberoptiske nettverk, spesielt over lange avstander eller i systemer med mange tilkoblinger. TYPISK TAP I KONNEKTO R ÅRSAKE R TIL TAP I KONNEKTO R

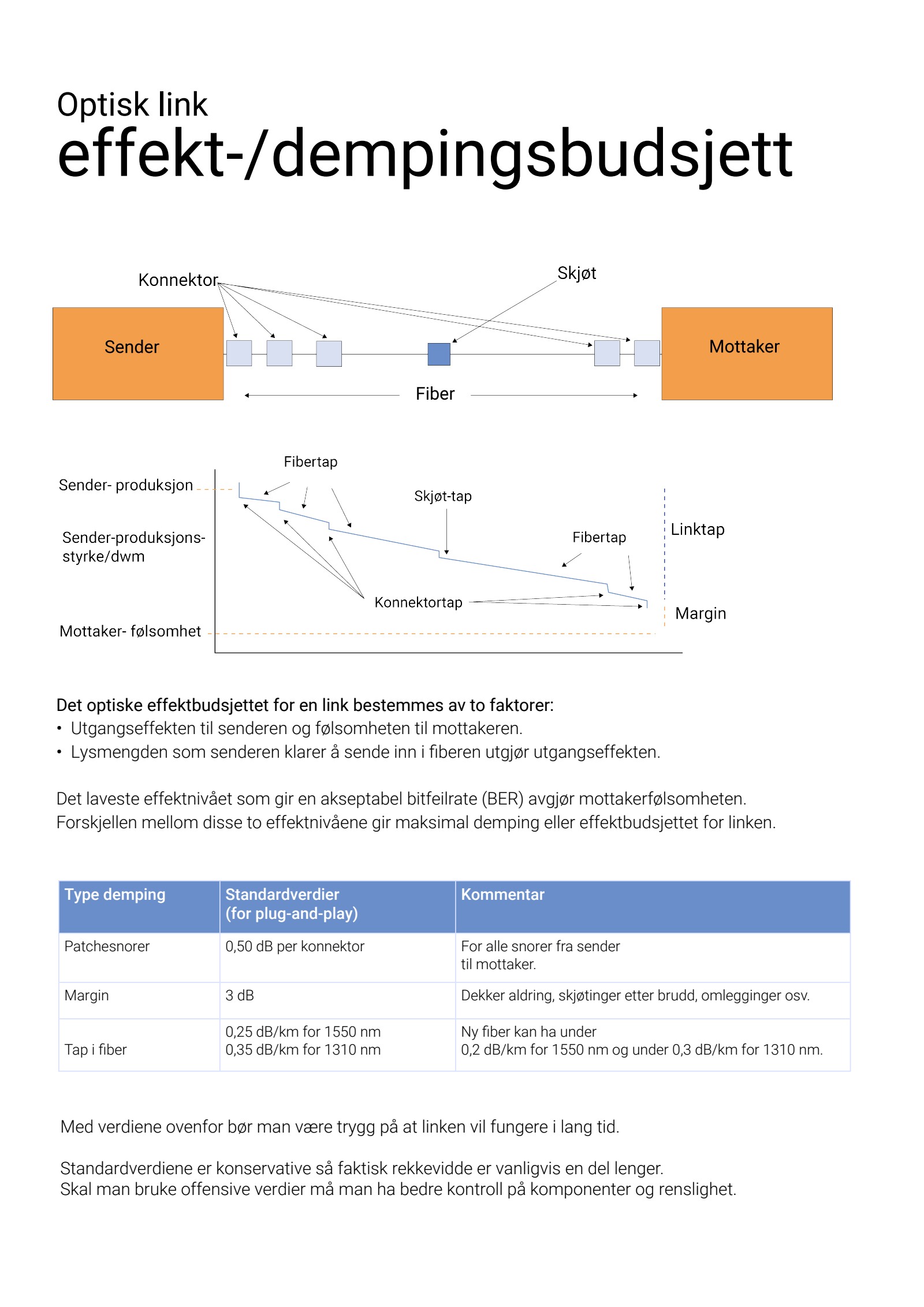

Optisk link effekt-/dempingsbudsjett Det optiske effektbudsjettet for en link bestemmes av to faktorer: • Utgangseffekten til senderen og følsomheten til mottakeren. • Lysmengden som senderen klarer å sende inn i fiberen utgjør utgangseffekten. Det laveste effektnivået som gir en akseptabel bitfeilrate (BER) avgjør mottakerfølsomheten. Forskjellen mellom disse to effektnivåene gir maksimal demping eller effektbudsjettet for linken. Type demping Standardverdier (for plug-and-play) Kommentar Patchesnorer 0,50 dB per konnektor For alle snorer fra sender til mottaker. Margin 3 dB Dekker aldring, skjøtinger etter brudd, omlegginger osv. Tap i fiber 0,25 dB/km for 1550 nm 0,35 dB/km for 1310 nm Ny fiber kan ha under 0,2 dB/km for 1550 nm og under 0,3 dB/km for 1310 nm. Med verdiene ovenfor bør man være trygg på at linken vil fungere i lang tid. Standardverdiene er konservative så faktisk rekkevidde er vanligvis en del lenger. Skal man bruke offensive verdier må man ha bedre kontroll på komponenter og renslighet.

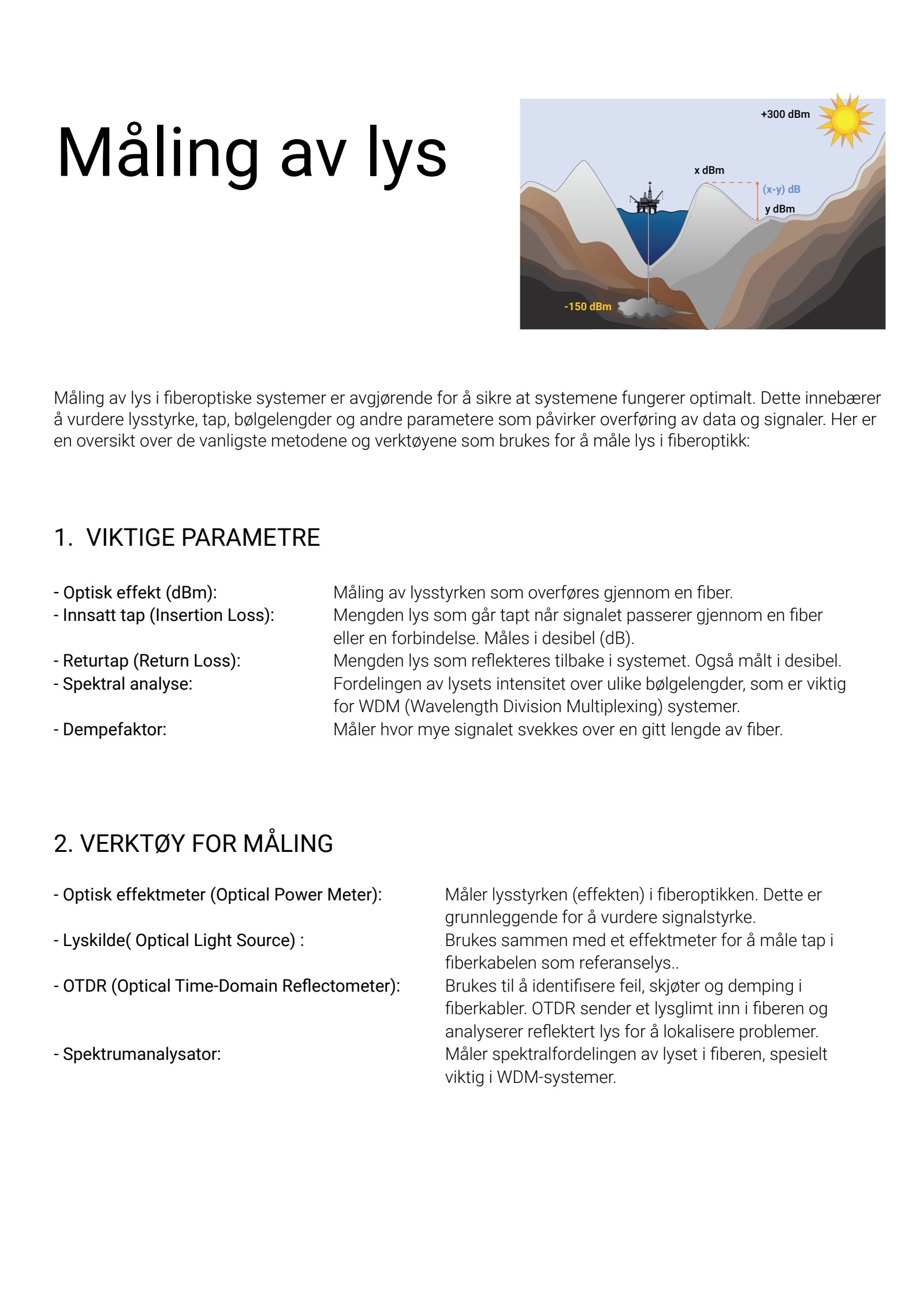

Måling av lys Måling av lys i fiberoptiske systemer er avgjørende for å sikre at systemene fungerer optimalt. Dette innebærer å vurdere lysstyrke, tap, bølgelengder og andre parametere som påvirker overføring av data og signaler. Her er en oversikt over de vanligste metodene og verktøyene som brukes for å måle lys i fiberoptikk: 1. VIKTIGE PARAMETRE - Optisk effekt (dBm): Måling av lysstyrken som overføres gjennom en fiber. - Innsatt tap (Insertion Loss): Mengden lys som går tapt når signalet passerer gjennom en fiber eller en forbindelse. Måles i desibel (dB). - Returtap (Return Loss): Mengden lys som reflekteres tilbake i systemet. Også målt i desibel. - Spektral analyse: Fordelingen av lysets intensitet over ulike bølgelengder, som er viktig for WDM (Wavelength Division Multiplexing) systemer. - Dempefaktor: Måler hvor mye signalet svekkes over en gitt lengde av fiber. 2. VERKTØY FOR MÅLING - Optisk effektmeter (Optical Power Meter): Måler lysstyrken (effekten) i fiberoptikken. Dette er grunnleggende for å vurdere signalstyrke. - Lyskilde( Optical Light Source) : Brukes sammen med et effektmeter for å måle tap i fiberkabelen som referanselys.. - OTDR (Optical Time-Domain Reflectometer): Brukes til å identifisere feil, skjøter og demping i fiberkabler. OTDR sender et lysglimt inn i fiberen og analyserer reflektert lys for å lokalisere problemer. - Spektrumanalysator: Måler spektralfordelingen av lyset i fiberen, spesielt viktig i WDM-systemer. -150 dBm x dBm +300 dBm y dBm (x-y) dB

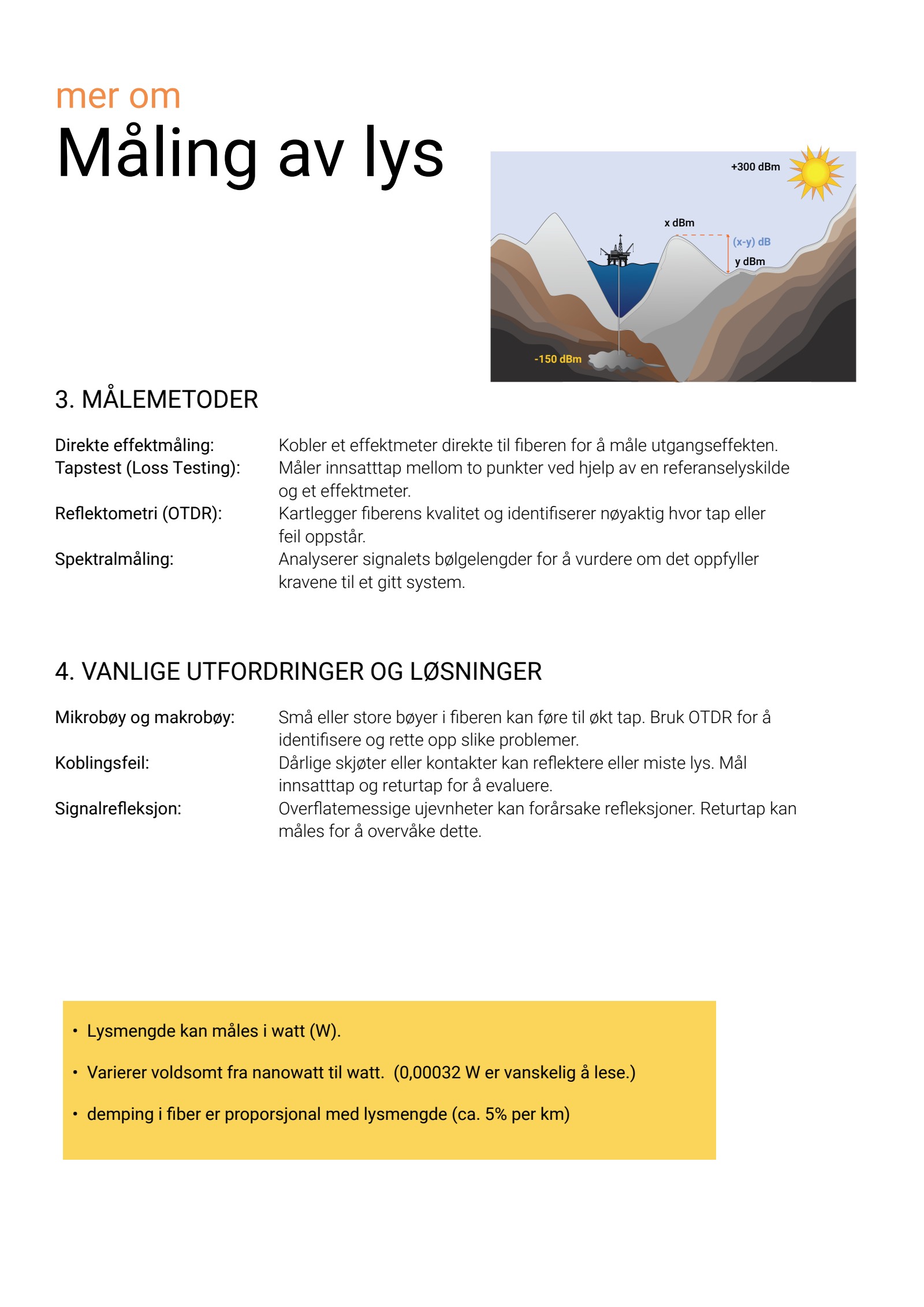

mer om Måling av lys 3. MÅLEMETODER Direkte effektmåling: Kobler et effektmeter direkte til fiberen for å måle utgangseffekten. Tapstest (Loss Testing): Måler innsatttap mellom to punkter ved hjelp av en referanselyskilde og et effektmeter. Reflektometri (OTDR): Kartlegger fiberens kvalitet og identifiserer nøyaktig hvor tap eller feil oppstår. Spektralmåling: Analyserer signalets bølgelengder for å vurdere om det oppfyller kravene til et gitt system. 4. VANLIGE UTFORDRINGER OG LØSNINGER Mikrobøy og makrobøy: Små eller store bøyer i fiberen kan føre til økt tap. Bruk OTDR for å identifisere og rette opp slike problemer. Koblingsfeil: Dårlige skjøter eller kontakter kan reflektere eller miste lys. Mål innsatttap og returtap for å evaluere. Signalrefleksjon: Overflatemessige ujevnheter kan forårsake refleksjoner. Returtap kan måles for å overvåke dette. • Lysmengde kan måles i watt (W). • Varierer voldsomt fra nanowatt til watt. (0,00032 W er vanskelig å lese.) • demping i fiber er proporsjonal med lysmengde (ca. 5% per km) -150 dBm x dBm +300 dBm y dBm (x-y) dB

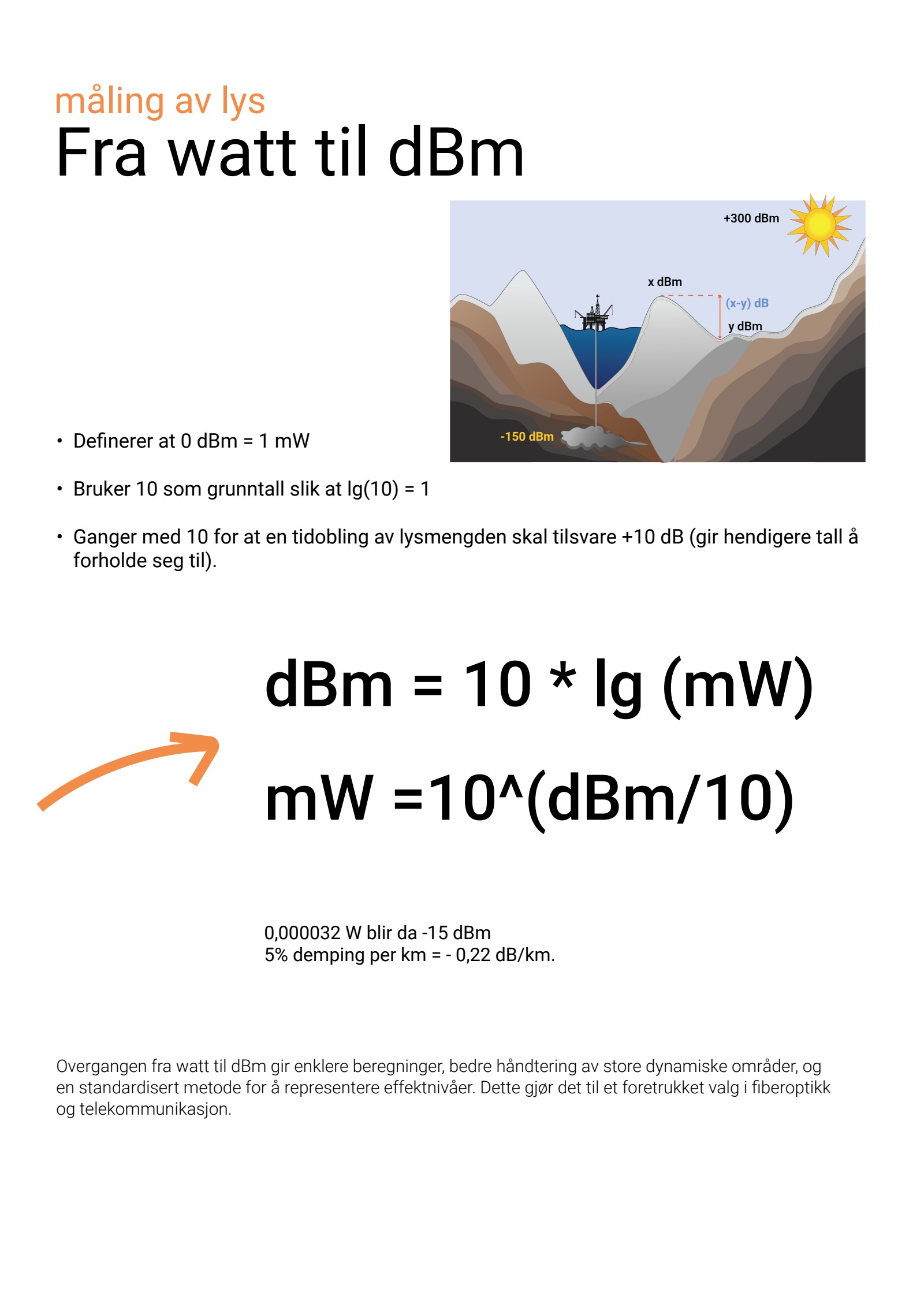

måling av lys Fra watt til dBm • Definerer at 0 dBm = 1 mW • Bruker 10 som grunntall slik at lg(10) = 1 • Ganger med 10 for at en tidobling av lysmengden skal tilsvare +10 dB (gir hendigere tall å forholde seg til). dBm = 10 * lg (mW) mW =10^(dBm/10) 0,000032 W blir da -15 dBm 5% demping per km = - 0,22 dB/km. Overgangen fra watt til dBm gir enklere beregninger, bedre håndtering av store dynamiske områder, og en standardisert metode for å representere effektnivåer. Dette gjør det til et foretrukket valg i fiberoptikk og telekommunikasjon. -150 dBm x dBm +300 dBm y dBm (x-y) dB

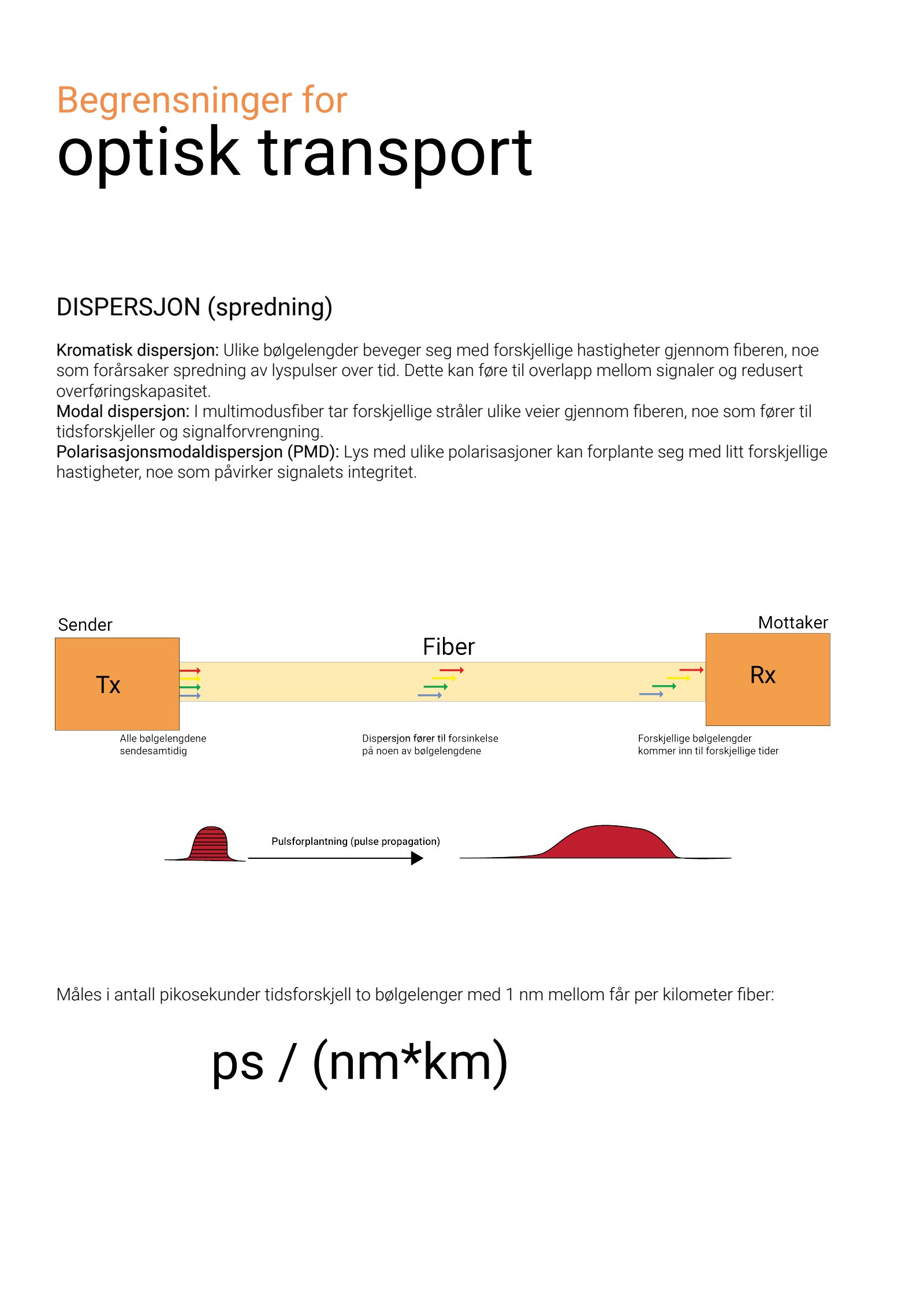

Begrensninger for optisk transport DISPERSJON (spredning) Kromatisk dispersjon: Ulike bølgelengder beveger seg med forskjellige hastigheter gjennom fiberen, noe som forårsaker spredning av lyspulser over tid. Dette kan føre til overlapp mellom signaler og redusert overføringskapasitet. Modal dispersjon: I multimodusfiber tar forskjellige stråler ulike veier gjennom fiberen, noe som fører til tidsforskjeller og signalforvrengning. Polarisasjonsmodaldispersjon (PMD): Lys med ulike polarisasjoner kan forplante seg med litt forskjellige hastigheter, noe som påvirker signalets integritet. Måles i antall pikosekunder tidsforskjell to bølgelenger med 1 nm mellom får per kilometer fiber: ps / (nm*km)

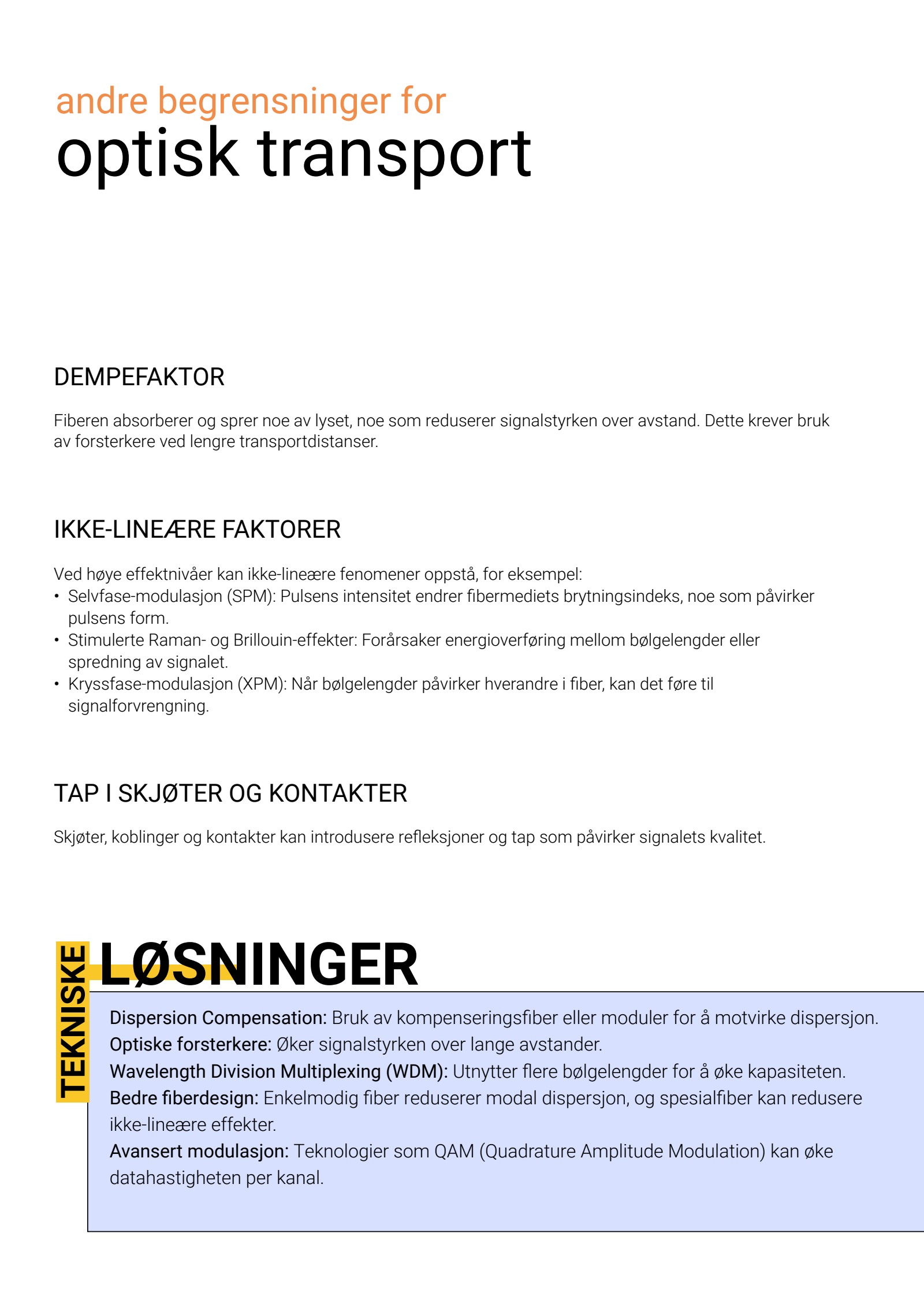

andre begrensninger for optisk transport DEMPEFAKTOR Fiberen absorberer og sprer noe av lyset, noe som reduserer signalstyrken over avstand. Dette krever bruk av forsterkere ved lengre transportdistanser. IKKE-LINEÆRE FAKTORER Ved høye effektnivåer kan ikke-lineære fenomener oppstå, for eksempel: • Selvfase-modulasjon (SPM): Pulsens intensitet endrer fibermediets brytningsindeks, noe som påvirker pulsens form. • Stimulerte Raman- og Brillouin-effekter: Forårsaker energioverføring mellom bølgelengder eller spredning av signalet. • Kryssfase-modulasjon (XPM): Når bølgelengder påvirker hverandre i fiber, kan det føre til signalforvrengning. TAP I SKJØTER OG KONTAKTER Skjøter, koblinger og kontakter kan introdusere refleksjoner og tap som påvirker signalets kvalitet. TEKNISKE LØSNINGER Dispersion Compensation: Bruk av kompenseringsfiber eller moduler for å motvirke dispersjon. Optiske forsterkere: Øker signalstyrken over lange avstander. Wavelength Division Multiplexing (WDM): Utnytter flere bølgelengder for å øke kapasiteten. Bedre fiberdesign: Enkelmodig fiber reduserer modal dispersjon, og spesialfiber kan redusere ikke-lineære effekter. Avansert modulasjon: Teknologier som QAM (Quadrature Amplitude Modulation) kan øke datahastigheten per kanal.
